Полезная информация

СИП – самонесущий изолированный провод, который используется в линиях электропередач, прокладывается на высоте и требует для монтажа применения специальных инструментов. Без них проложить СИП невозможно.

Что такое СИП?

Для высоковольтных линий электропередач с напряжением до 20 кВ применяется самонесущий изолированный провод. Его ключевое отличие от других типов проводов заключается в наличии изоляционной обмотки на каждой жиле, в т.ч. на несущей нулевой жиле (в некоторых типах СИП она может не иметь изоляции). В связи с этим для его монтажа требуется специальное оборудование.

Преимущества самонесущего изолированного провода

  • Низкие затраты на монтаж и обслуживание. Благодаря хорошей изоляции проводов исключаются замыкания при схлестывании во время сильных порывов ветра, образования льда и налипания снега.
  • Монтаж СИП выполняется с применение специального инструмента, а также нет необходимости использовать различные изоляторы, траверсы и др.
  • Низкие электропотери обусловлены также хорошей изоляцией проводов.
  • Производить монтаж самонесущего изолированного провода можно на уже имеющихся линиях электропередач, а также на линиях связи.
  • Высокие показатели пожаробезопасности.
  • Более эстетичный вид по сравнению с обычными проводами.
  • Высокая устойчивость изоляционного слоя СИП к воздействию солнечного света (ультрафиолета). Срок службы самонесущего изолированного провода - более 25 лет.

Виды СИП

Ключевое отличие марок самонесущего изолированного провода заключается в их конструкции, т.о.:

  • СИП 1 - имеет неизолированную несущую жилу из алюминиевого сплава. Токопроводящие жилы изготовлены из алюминия. Изоляция жил - светостабилизированный термопластичный полиэтилен.
  • СИП 1A - несущая жила изолирована светостабилизированным термопластичным полиэтиленом.
  • СИП 2 - имеет неизолированную несущую жилу из алюминиевого сплава. Токопроводящие жилы изготовлены из алюминия. Изоляция жил - светостабилизированный сшитый полиэтилен.
  • СИП 2A - несущая жила изолирована светостабилизированным сшитым полиэтиленом.
  • СИП 2F - токопроводящие жилы изолированы светостабилизированным силанольносшиваемым полиэтиленом. Либо с сепаратором, либо без сепаратора, либо без несущей жилы.
  • СИП 2AF - несущая нулевая жила изолирована светостабилизированным силанольносшиваемым полиэтиленом. Либо с сепаратором, либо без сепаратора, либо без несущей жилы.
  • СИП 4 - отсутствует несущий трос, все 4 токопроводящие жилы имеют одинаковое сечение. Крепление СИП 4 происходит за счет анкерных и поддерживающих зажимов, которые обхватывают сразу 4 провода. Это обеспечивает большую разрывную способность и выдерживание большей нагрузки.
  • СИПс 4 - токопроводящие жилы изолированы сшитым полиэтиленом, имеющим большую

Виды приспособлений для монтажа СИП

  • Инструмент для натяжения и резки стальной ленты служит для сооружения креплений: кронштейнов и крюков, на которых фиксируются изолированные зажимы, удерживающие самонесущий изолированный провод (СИП).
  • Катушка – приспособление для протяжки кабеля, которое закрепляется на опоре (столбе или стене здания). Этот инструмент для монтажа СИП представляет собой ролик с двумя кронштейнами.

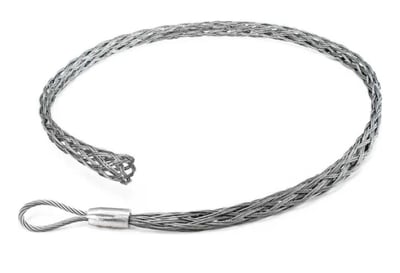

  • Чулок – это металлическая плетеная сетка (арматура для монтажа СИП), одевающаяся на провода, чтобы избежать их разрывов, сильных перегибов и растяжения при монтаже. Данный инструмент для СИП имеет разный диаметр и длину, от которых зависит стоимость чулка. Выпускается открытого или закрытого типа. Первый применяется, когда монтаж СИП производится на линии, где невозможно закрепить чулок на опоре за край.
  • Прокалывающий зажим - используется при монтаже СИП, когда требуется сделать ответвление от защищенного провода. Для этого зажим устанавливается прокалывающей частью на заизолированный, а другой - на голый провод, затем оба фиксируются гайкой. Среди преимуществ прокалывающих зажимов для самонесущих изолированных проводов можно отметить высокую защиту от влаги, уменьшение контактного сопротивления, простота и удобство монтажа.

Кроме данных инструментов используется прокалывающий зажим для СИП, служащий для монтажа ответвлений провода, а также зажим анкерный для СИП – фиксатор для прокладки кабеля в подвесной системе.

В нашем интернет-магазине можно заказать инструмент для монтажа самонесущего изолированного провода по доступной цене от российского производителя ШТОК. На каждое приспособление для монтажа СИП дается гарантия качества, что позволит произвести обмен или возврат при обнаружении заводского брака.
