Системы пожарно-охранной сигнализации

Для защиты жилых домов и общественных зданий от пожара и незаконного проникновения используется комплекс приборов, которые моментально реагируют на событие и извещают о нем с указанием точных данных о характере и местоположении происшествия.

Типы

• Аналоговый (неадресный) защитный комплекс – используется в небольших помещениях, имеет общий кабель на все датчики и извещатели, которые находятся в здании. При срабатывании одного устройства включается общая сигнализация, поэтому проблематично определить точку, в которой произошла авария.
• Адресный защитный комплекс – посылает информацию на пульт управления о местоположении сработавшего датчика.
• Адресно-аналоговый защитный комплекс – современный и самый распространенный тип системы пожарной и охранной сигнализации. Применяется на административных, промышленных и других крупных объектах с большим количеством этажей, помещений и коридоров. Включает в свою структуру различные датчики, которые постоянно держат ситуацию под контролем: передают информацию на центральный компьютер о своей исправности и возникновении опасной ситуации. В случае возникновения нештатного события система оповещает о точном месте и характере происшествия. Если в цепь включен датчик высокой чувствительности, можно настроить панель оповещения так, чтобы она показывала уведомления «внимание», «предупреждение», «пожар» в зависимости от степени задымления.

Элементы и их работа

Чувствительные датчики и извещатели

Дымовые, тепловые, газовые, датчики пламени или мультисенсорные могут быть внутренними и внешними. Если чувствительный датчик активный, он постоянно запрашивает данные о состоянии, температуре окружающей среды, наличии задымленности или движения в зоне контроля. Если датчик пассивный, он только принимает отклонение показателей от состояния нормы. Информация о нештатной ситуации отправляется на приемно-контрольный прибор.

Приемно-контрольные приборы

Электронные панели на дисплее отображают, какой датчик в какой точке здания подает сигнал. При соответствующей настройке системы пожарной или охранной сигнализации с панели управления может автоматически осуществляться вызов службы спасения, если зафиксирован пожар, или сотрудников охранного агентства, если в здание проникли злоумышленники.

Центральный компьютер

Компьютер, к которому подключена система, позволяет внести настройки параметров для каждого датчика. На нем настраивается доступ к панели сотрудников и задаются правила работы в разные смены.

Периферийные устройства

Принтеры, лампы и сигнализация для оповещения, исполнительные приборы в виде устройств пожаротушения и др.

Линии связи

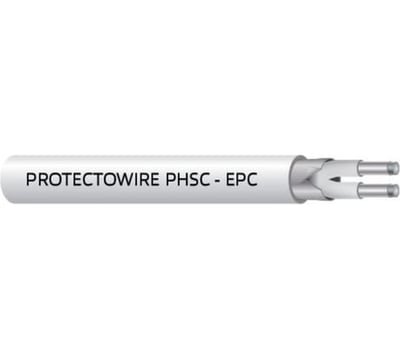

Шлейфовые, радиоканальные, интернет, GSM—GPRS линии. Кабели шлейфа выполняют двоякую функцию: передают сигналы от датчиков-извещателей к контрольному прибору и подают электропитание на датчики.

Система резервного электропитания

Включает аккумулятор, генератор.

Выбор компонентов и проектирование систем

Для каждого здания разрабатывается индивидуальная схема системы пожарной и охранной сигнализации. Но есть общие советы по проектированию.

Запас на расширение минимум 25% – надо предусмотреть возможную установку дополнительных датчиков в будущем.

Оптимальная расстановка датчиков – учитывается тип помещения, наличие освещения и другие факторы, избегаются зоны с повышенной или пониженной температурой, например, близкое расположение кондиционера или батареи. Пожарные датчики устанавливаются в местах повышенного риска: около электрощитов, в помещениях с большим скоплением людей, в комнатах с важной документацией, компьютерами и другим оборудованием. Датчики системы охранной сигнализации размещают у дверей, окон, у подъездов.

Правильный выбор линии связи и провода – важно определиться с интерфейсом (телефонная линия, оптоволоконный интернет-кабель или выделенная линия). Обратите внимание на пропускную способность кабеля и его длину: если система рассчитана на протяженность 1000 м, кабель в 800 м не сможет обеспечить нормальную работу всех компонентов.
