Отзывы об автоматическом вводе резерва (АВР)

Все ок. Использую не первый раз

Буду брать. Сравнивать с другим. Две линии.

Нет

Собран нормально.

Конкурентам в таком же ценовом сегменте по качеству сборки не уступает.

Пока отсутствуют

Установл данный АВР 2 месяца назад. За это время нареканий к его работе не возникало. За время эксплуатации четко переходил на генератор и обратно на внешний источник.

Удобство

Цена

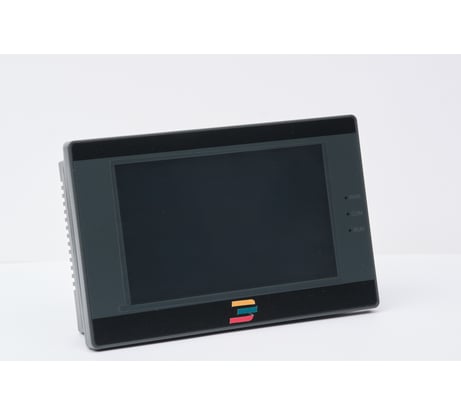

Раньше в проектах для управления выключателями применяли всякие логические контроллеры типа LOGO, ZELIO, ОВЕН и подобные. Под каждый проект приходилось делать свою логику, и частенько, когда заказчику "хотелось" чтобы АВР работал не так как указано в ТЗ (с ВНР/без ВНР, с параллельной работой/без параллельной работы и т.д.) приходилось переделывать прошивку и перезаливать ее в контроллер. Данное устройство понравилось тем, что все такие настройки можно просто поменять и изменить уставки непосредственно из штатного меню контроллера на дисплее (в LOGO, например, менялись уставки блоков, но это только тогда когда была сопроводительная документация, где все было описано, а иногда, когда прошивку делал "Вася" и вовсе непонятно было что и как настраивать) без всяких трудностей. Данный Смарт АВР не перекрывает все возможности контроллеров с свободной логикой, т.к. имеет жесткую логику, однако покрывает практически 90% всех необходимых сценариев работы АВР. В базовых проектах ставим эти штуки и все довольны, особенно заказчики. Все всем интуитивно понятно. Понравилась функция блокировки работы АВР при ручном отключении выключателя при введенном режиме АВР. Не все ее реализовывают, и когда экстренно отключают питание кнопкой отключения выключателя простые АВР обычно включают обратно отключённый ввод, т.к. все условия для включения ввода соблюдены (есть напряжение, нет аварий, ВВ отключен). Плюсов больше чем минусов, а минусом является не для всех доступная цена, но на промышленных объектах не экономим. За два года применения Смарт АВР нареканий к работе устройств не возникало. Однозначно рекомендую

Высокая степень защиты. Дисплей. Большое количество уставок, которые можно настроить

Пока не обнаружили.

Отличный АВР! Все заявленные функции реализованы.

Работает...

Не нашел подробной инструкции!! На опыте- накинул "0" в Ц/У и без доп питания отрабатывает...

Не покупал, устонавливал

Цена, функциональность

Не выявлено

Приобретался для установки в частном доме, работает в паре с бензиновым генератором. Свою функцию выполняет

АВР в частный дом

Отличный вариант для создания надежной многофункциональной системы АВР для частного дома

Хотелось бы иметь больше функционала: - управление запуском ГУ с настройкой "дежурного" пуска (в указанное время, с указанной периодичностью); - отображение напряжения линии питания 12В (аккумулятор ГУ). Ещё бы заменить довольно хлипкие тактовые кнопочки управления на что-то более надёжное (побольше). Отсутствие встроенного зуммера (ну хоть какой-то могли бы добавить!)

Имеем дом с 380В на входе. Генератор 220В 7,5кВт. Хотя ГУ имеет автозапуск по пропаданию питания (в принципе, готовый АВР "из коробки"), но с учётом "разного количества фаз" пришлось прибегнуть к построению внешней системы АВР. Готовый покупать не хотелось (ну так не интересно). Подключил Устройство по прилагаемой схеме, той, что с максимальной "развязкой" силовых частей с управляющими, с использованием 1 переключающего оперативное питание реле от АВВ, 2 контакторов управления обмотками силовых контакторов (дублирующей перекрёстной защитой параллельного включения обеих сетей) и 2 силовых: один на 3 фазы (со столба) и второй (поменьше) 3-контактный с объединёнными фазами на входе для подключения ГУ (+по паре автоматов на входах и цепях обмоток силовых контакторов). Питание самого Устройства: основное - от городской сети + зарядка аккумулятора от 12В 9А/h генератора / генератор. Все компоненты установил в пыле-влаго- защитный металлический ящик, в дверцу врезал все индикаторы и кнопки управления автоматикой с раздельным управлением в ручном режиме и кнопкой аварийной блокировки. Настойки сделал "под себя", все тайминги задержки переключения, пуска/останова ГУ, просадки/скачки/перефазировки и прочее. Сигнал "Старт Генератора" от Устройства замыкает реле, имитирующее поворот ключа замка зажигания ГУ (пришлось прибегнуть к такой схеме для инициализации включения автозапуска на самом генераторе) - выкрутился называется. Теперь ГУ/АВР живут своей контролируемой Устройством жизнью в бытовке с принудительным выдувом воздуха на 3400м3/ч (работает только от генератора), конвектором на 1000Вт (только от городской сети) для запуска ГУ зимой в мороз и двумя автоматическими колбами пожаротушения. В целом, для создания полноценного АВР рекомендую. Больше - либо доплачиваем, либо допиливаем. Вариант конкретно моей схемы получился недешевый и не самый простой, но надёжный и безопасный. Собирал сие для родителей, чтобы у них было минимум телодвижений при аварии городской сети. Рекомендую однозначно, если вы хорошо представляете, для чего оно вам надо. Ну или кто поможет в установке, если схему подключения будете "раскуривать" как я, в течение нескольких дней ;) PS: на данном устройстве можно собрать АВР проще и дешевле, со схожими по рабочим характеристикам параметрам - работать будет не хуже, но в плане надёжности и безопасности как самого Устройства так и Сетей всё же лучше использовать дополнительные реле, автоматы и контакторы. А зуммер на 12В можно и от компьютера прикрутить:) ИМХО.

Для создания АВР в частном доме с сетью в 380В и генератором на 220В.

Оно работает уже года три.

Не знаю какие выключатели можно ставить в качестве замены заводским.

Видео в 3 минуты у меня нет, зато есть видео в 9 минут https://www.youtube.com/watch?v=1Mw8pSOPaiA

Нет паспорта на русском языке

автоматически запускает генератор и переводит на него питание дома

помимо самого этого устройства - нужно еще на его базе собрать мини щит, само устройство АВР - сердце этого щИТА

хороший продукт

сборка внутри аккуратная, шины проложены грамотно

в этой комплектации нет встроенного зарядного устройства

Данный щит АВР монтировали на объекте для резервирования сети небольшого складского комплекса от генератора на 100 кВт. Сборка внутри аккуратная, шины проложены грамотно, реле контроля напряжения (РКН) отрабатывает просадку фаз четко по выставленным таймингам. Из нюансов учитывайте, что в этой комплектации нет встроенного зарядного устройства для аккумуляторов генератора, так что зарядку пришлось организовывать отдельно внутри станции. Советую при подключении силовых кабелей использовать хорошие наконечники и протягивать контакты динамометрическим ключом, так как токи тут приличные. В целом, щит полностью рабочий, переключение под нагрузкой происходит без дуги и залипаний контакторов.

свои функции выполняет

жесткие нажатия на кнопки контроллера

Поставил эту штуку себе в коттедж, так как зимой у нас постоянно вырубают общую электросеть, а сидеть в темноте надоело. Выбрал серию ПРОФ из-за полноценного четырехполюсного рубильника с автоматикой переключает фазы и ноль одновременно, так что никакие блуждающие токи от соседа теперь не страшны. Работает как швейцарские часы свет погас, блок сам завел генератор, перекинул нагрузку, а когда город вернулся перешел обратно и заглушил станцию. К минусам отнесу разве что жесткие нажатия на кнопки контроллера, приходится давить с усилием. Покупателям на заметку блок требует четырехжильного подключения, так что заранее прокладывайте правильный кабель от генератора до щитовой. Теперь сплю спокойно, система полностью автономна и стоит каждой потраченной копейки.

Шкаф массивный, металл толстый, коммутационные аппараты на 1250 Ампер рассчитаны с хорошим запасом по току.

В процессе монтажа не нашел

Блок приобретался в рамках модернизации системы гарантированного электроснабжения производственного цеха под установку мощного ДГУ. Комплектация с РКН закрывает все вопросы по защите оборудования от перекоса фаз и скачков напряжения со стороны городской сети перед переходом на резерв. Монтажникам на заметку закладывайте больше места под радиус изгиба вводных кабелей большого сечения, так как внутри корпуса пространство для маневра ограничено. По итогам трех месяцев эксплуатации и нескольких аварийных отключений со стороны подстанции система отработала идеально, рекомендую для серьезных объектов.

элементы оригинальные, номинал выдерживают

внутреннее пространство шкафа скомпоновано очень плотно

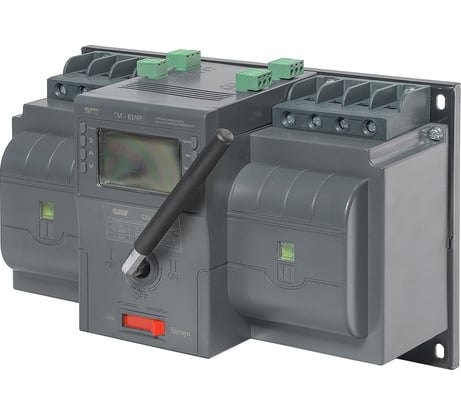

Брали щит ТСС на 400 ампер для резервного электроснабжения небольшого торгового центра. Схема внутри собрана классически, реле контроля напряжения отслеживает параметры четко, ложных срабатываний за три месяца эксплуатации замечено не было. Силовые элементы оригинальные, номинал выдерживают, но внутреннее пространство шкафа скомпоновано очень плотно, из-за чего заводить толстые жилы кабеля внутрь было тем еще квестом. Также учтите, что для подзарядки стартовых батарей электростанции придется докупать внешнее ЗУ, места под него в корпусе практически нет. Мой совет используйте при монтаже гибкий медный кабель с наконечниками НШВИ, иначе замучаетесь гнуть провода внутри корпуса. Обычный рабочий АВР, без излишеств, функции свои выполняет нормально.

удобное внутреннее расположение шин

отсутствие встроенного зарядного устройства для аккумуляторов ДГУ

Брали этот блок автоматики под проект резервирования электроснабжения торгового центра для автоматического запуска мощной дизельной электростанции. В работе устройство показало себя как надежный автомат: при пропадании основного питания реле контроля мгновенно подает сигнал на запуск генератора, а силовые контакторы перебрасывают нагрузку без опасных задержек и дуги. Отдельно оценили удобное внутреннее расположение шин подключать массивные кабельные линии было относительно комфортно. Единственным минусом назову отсутствие встроенного зарядного устройства для аккумуляторов ДГУ, из-за чего этот узел пришлось монтировать и настраивать отдельно. Рекомендую перед пусконаладкой обязательно проверять качество заводской протяжки болтовых соединений на магнитных пускателях, чтобы избежать нагрева. В общем, для построения отказоустойчивых систем электроснабжения полностью готовое и рабочее решение, советую.

жесткий каркас шкафа и логичное расположение клеммных колодок

считаю отсутствие встроенного зарядного устройства для АКБ генератора

Данный щит автоматического ввода резерва приобретался для интеграции в систему гарантированного электроснабжения производственного цеха. Оборудование коммутирует токи до 1250А без критического нагрева силовых шин, а встроенное реле контроля напряжения оперативно отрабатывает любые перекосы фаз и просадки на основном вводе. Из преимуществ отмечу жесткий каркас шкафа и логичное расположение клеммных колодок, что существенно упростило расключение силовых кабелей большого сечения. Недостатком считаю отсутствие встроенного зарядного устройства для АКБ генератора, поэтому пришлось монтировать дополнительный блок питания в соседний отсек. Советую перед пусконаладкой тщательно проверить заводскую протяжку всех винтовых соединений и выставить правильные задержки по времени на реле. Надежное промышленное решение для защиты крупного объекта от затяжных блэкаутов.

Силовая часть сделана на совесть

Не увидел

Заказывали этот 600-киловаттный шкаф АВР для резервного питания торгового центра, отличная рабочая лошадка без лишних наворотов. В отличие от аналогичной модели с РКН, этот вариант идет в базовом исполнении, что позволило нам уложиться в жесткий бюджет заказчика и поставить внешнюю защиту на главном ГРЩ. Силовая часть сделана на совесть, контакты мощные, принудительная блокировка от одновременного включения двух вводов исключает любые ошибки автоматики. Перед запуском обязательно проверьте заводскую затяжку всех управляющих цепей, при транспортировке они могут слегка ослабнуть от вибрации. Мой вывод надежное промышленное железо за адекватные деньги, монтируется без лишней головной боли.
