Флэш-модули RGB

Устройство

Микросхема, вмонтированная в модуль, — особый микроконтроллер, который принимает цифровой сигнал, сформированный управляющим контроллером, и преобразует его в визуальное изменение свечения, яркости или цвета светодиода. Такие микроконтроллеры часто называют «чип» или «драйвер».

В зависимости от напряжения питания варьируется количество светодиодов в пикселе:

В 5-вольтовых модулях управление происходит каждым светодиодом в отдельности, один пиксель состоит из одного светодиода.
Если напряжение питания — 12 В, то обычно один пиксель содержит 3 RGB-светодиода, а для 24 В — 6 светодиодов.

Общее управление выполняется контроллером, который выполняет программу. В простейших контроллерах в память контроллера уже зашит набор программ, для более сложных программы создаются самим пользователем.

Виды

Некоторые модели флэш-модулей RGB:

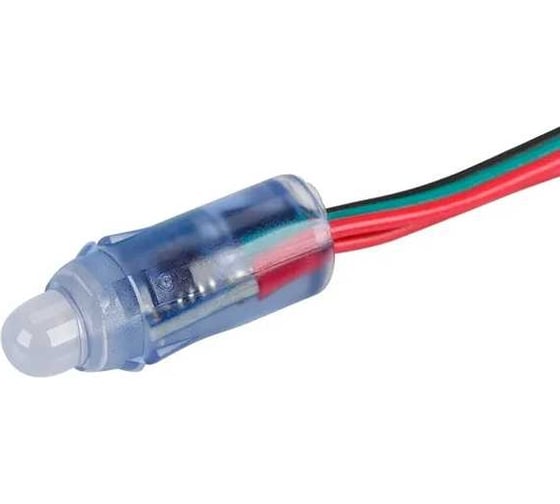

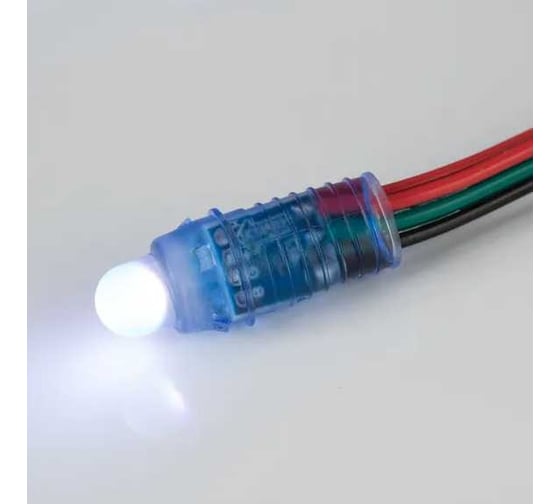

ARL-D12 5V RGB. Герметичный управляемый модуль на основе протокола SPI, микросхема 1903, напряжение 5 В, мощность 0,3 Вт, один светодиод типа DIP 8 мм, угол излучения — 180°. Степень защиты — класс IP67 (защищён от пыли и выдерживает временное погружение в воду).

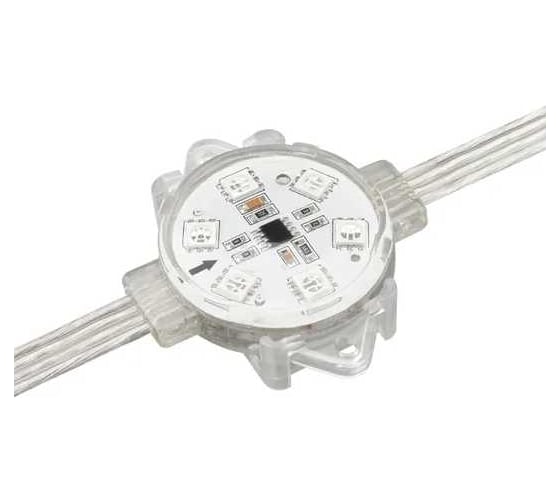

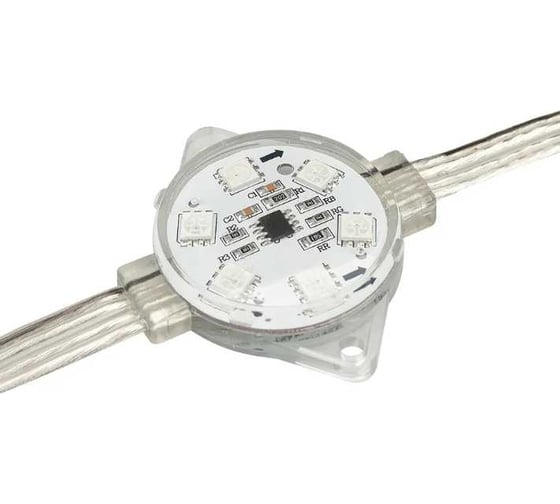

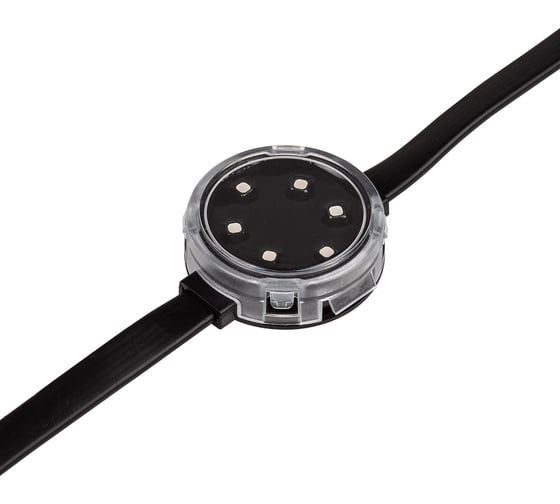

ARL-PRO-D50-6LED RGB 12V. Управляемый светодиодный модуль SPI, RGB, микросхема MBI6021, напряжение 12 В, мощность 1,44 Вт, 6 светодиодов SMD 5060, угол 120°. Класс пылевлагозащиты — IP68.

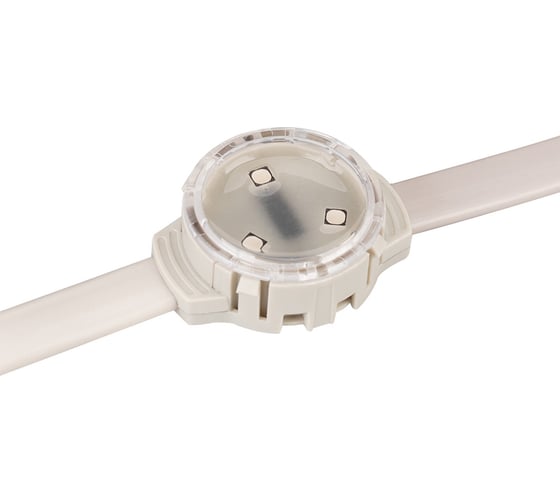

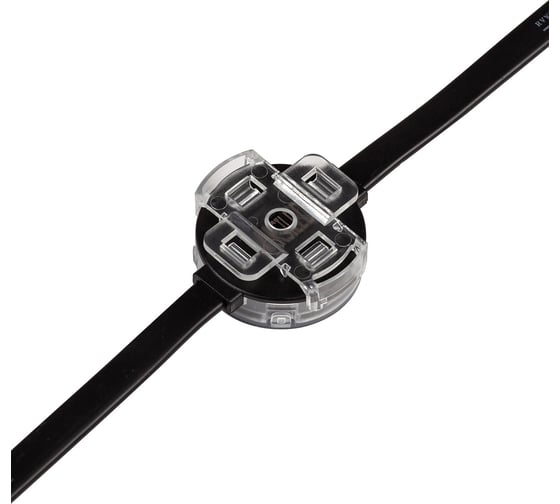

SOLEX-SPI-3535-3-12V RGB 120deg. Управляемый светодиодный модуль SPI с держателем, RGB, микросхема RТ16703, напряжение 12 В, мощность 0,75 Вт, 3 светодиода SMD 3535, угол 120°. Есть функция обхода битого пикселя.

Применение

Флэш-модули RGB используются в светотехнических проектах различного уровня сложности. Например:

создание медиафасадов, рекламных конструкций;
декоративное освещение и подсветка;
создание сложных фигур, надписей и вывесок.
