Отзывы о вилках электрических Navigator

1. Отвратительный пластик внутренней части, крошится от косого взгляда: - саморезы внутреннего зажима кабеля пришлось заменить на болты, потому что резьба в пластике раскрошилась при попытке затянуть там провод 3х0.75 - затянуть саморез крепления внешней части корпуса с хоть каким-то усилием также не представляется возможным, т.к. пластик начинает трещать практически сразу 2. Зажим заземления весьма мелкий и достаточно хлипенький 3. Контакт заземления достаточно тонкий, легко гнется и пружинит 4. Смущают штырьки - отверстие в них заканчивается примерно в 6-7 мм от конца при общей длине в 30 мм с учетом 2.5 мм пластика, т.е. до упора завести нужно не меньше 23 мм провода. Но, поскольку тип крепления провода в штырьке подразумевает использование НШВИ, которые под сечение 1.5 и 2.5 обычно максимум 18-миллиметровые, максимальный ток в 16А кажется слегка завышенным. Для сравнения - ЭРА V9BIP44 черная Б0044542 (артикул 16111186) стоит дешевле, но с пластиком таких проблем нет, прижим заземления массивнее, а сам контакт заземления толще раза в 1.5. Ну и отверстия в штырьках около 1 см, что весьма удобно в сочетании с НШВИ длиной 12 мм.

Нет

Удивило качество при невысокой стоимости

Для удлинителя - переноски

Хорошая вилка

См. комментарий

В данной вилке используются винты с крестовым шлицом трех различных видов шлица. Как результат, чтобы разобрать вилку и установить её на провод, я использовал две различные крестовые отвертки. Более того, оказалось, что винты на клеммах вилки удобнее закручивать отверткой с плоским шлицем, так как на этих винтах есть для него выемка во всю ширину шляпки винта, в то время как крест расположен только в ее центре и хуже схватывается при большом усилии на отвертке. Таким образом, для сборки/разборки/установки данной вилки на провод необходимо использовать отвертки двух, а лучше трех видов. Не многовато ли для пяти винтов? Одну звезду снял за необходимость использования разных отверток. Если производители этого или аналогичного изделия читают этот отзыв, то это обращение к ним: Уважаемые производители электрических вилок, розеток, удлинителей и т.п.! В Ваши технические задания на перечисленные выше изделия добавляйте, пожалуйста, требование о том, что конструкция изделия должна обеспечивать возможность сборки, разборки и установки изделия одной отверткой.

Напольный вентилятор

Если упустить размеры розетки, ее форма мне очень нравится. При этом у корпуса даже присутствует оттенок запаха карболита. Внтури всё сбито плотно, ничего не дребезжит.

Крепление контактной группы на такой саморез мне показалось слабоватым для таких размеров.

Довольно массивная, а потому не всегда удобная вилка, занимающая много места. Но если вам необходимы эти 16А, значит другого варианта особо и не будет.

Легко разбирается.

Сложный монтаж. Нужны навыки. Толстый провод не подходит.

Не рекомендую.

Монтажа удлинителя

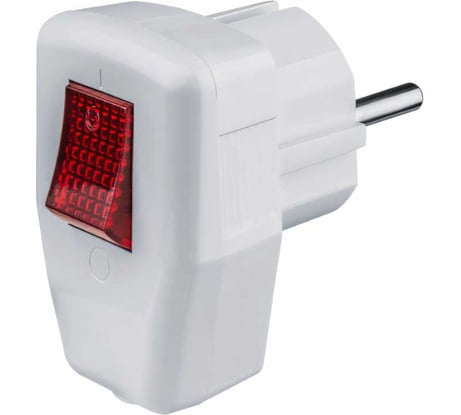

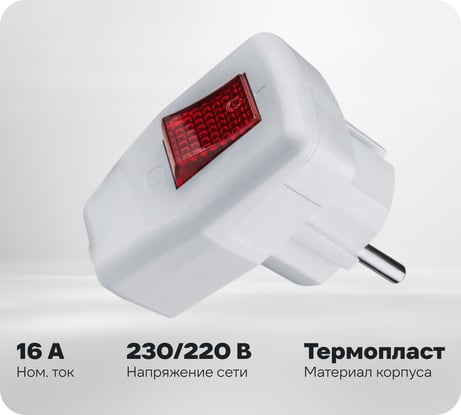

Вилка с выключателем Navigator NCA-PL05-16A-ESC-WH была куплена 12 марта 2022 г за 148 руб. Код товара 16288845. Сделанные из хромированной латуни контактные 5-миллиметровые штыри вилки полые и подсоединяются к другим токоведущим элементам конструкции с помощью стальных винтов. Заземляющий контакт вилки сделан из не известного мне металла, по цвету похожего на никель, но не являющегося таковым, так как не магнитится. Кнопочный световой индикатор сделан из последовательно соединённых неоновой лампы и резистора 150 кОм 0,125 Вт. Встроенный выключатель двухполюсный, то есть разрывает оба силовых провода. Электрические контакты, расположенные на латунном коромысле выключателя и на неподвижном латунном основании, сделаны в виде медных заклёпок, плакированных каким-то белым металлом. Хорошее контактирование создаётся тугой пружиной, выполняющей роль триггерного ускорителя коромысла, поэтому как бы медленно вы не старались нажимать на кнопку выключателя, процесс включения проходит быстро, что уменьшает подгорание контактов и продляет срок их службы. Для оценки электрического качества вилки и её выключателя было измерено суммарное сопротивление всех её токоведущих частей. Для этого между винтовыми клеммами, предназначенными для подсоединения сетевого шнура, была установлена перемычка, сделанная из толстой медной проволоки. Через 5-миллиметровые штыри вилка включалась в цепь, по которой шёл ток 6 А, и на этих же штырях измерялось падение напряжения. Первоначальное (при чистых контактах) суммарное сопротивление оказалось равным 10 мОм. После 150 циклов включения-выключения (произведённых встроенным в вилку выключателем при этом же токе) сопротивление изменилось существенно, оно стало нестабильным и увеличилось до 12-25 мОм. Если принять, что максимальная допускаемая мощность тепла, выделяемого внутри вилки, равна 0,5 Вт, а среднее значение её сопротивления равно 15 мОм, то расчёты покажут, что максимальный ток не должен быть более 5,8 А. При токе 16 А мощность выделяемого тепла достигнет уже 3,8 Вт.

Угловая опора, на которую опирается коромысло выключателя, слишком широкая. Если коромысло смещается немного в бок (в пределах отсека, в котором расположено), то с одного края оно по-прежнему опирается на всю ширину опорной стенки, а с другого - на узкую кромку другой стенки, шириной около 0,2 мм. Со временем кромка (или само коромысло) может механически износиться (истереться, ведь пружина оказывает приличное давление), коромысло перекосится и начнёт задевать за пластмассовые стенки отсека или его заклинит. Чтобы избежать этого, нужно либо расплющить опорный конец коромысла, чтобы увеличить его ширину, либо подогнуть стенки опоры, что сделать очень неудобно и трудно.

Сначала я думал, что в качестве белого металла, которым плакируются медные контакты-заклёпки выключателя, используется серебро. В старые времена так и было, ведь серебро обладает наивысшей проводимостью. Но сравнив электрические сопротивления данной вилки (10 мОм) и вилки "UNIVersal 0056" (5 мОм; см. <a class="base-link" href="https://www.vseinstrumenti.ru/electrika-i-svet/cords-splitters/vilki/universal/16a-250v-0056/" rel="noindex, nofollow">https://www.vseinstrumenti.ru/electrika-i-svet/cords-splitters/vilki/universal/16a-250v-0056/</a> ), имеющей только один, а не 2 плакированных контакта на каждую контактную группу, понял, что в качестве белого металла применён алюминий, проводимость которого в 1,6 раза меньше, чем у меди. Если учесть, что со временем в результате подгорания контактов их сопротивление и выделяемое на них тепло будут расти, и вы хотите, чтобы выключатель работал многие годы без чистки контактов, следует использовать вилку Navigator NCA-PL05-16A-ESC-WH при токах не более 4 А. При соблюдении этого ограничения покупку можно рекомендовать, так как вилка с выключателем - вещь, нужная в хозяйстве, даже с её настоящими характеристиками. Однако, по причине лживости токовой характеристики 16 А и недостатков, описанных и не описанных мною, следует оценить данный товар только в 2 балла.

Вместо клеммы для заземления прижим плоской головкой винта к полосе

Плохо решен вопрос подключения защитного проводника

Низкая цена из выбора плоских вилок

Не во все узкие розетки в удленителях влазиет, некоторые литые узкие вилки имею на краях треугольную форму, а не закругленную как у этой.

Не знаю что все жалуются на фиксацию провода, но видел и вариант в отзывах с фиксацией на клейпистолет - не плохое решение, я в фото предлагаю иной вид крепления провода ( провод у меня о,5)

Разного домашнего применения

Симпатичный внешний вид и недорогая. На этом все достоинства заканчиваются, и начинаются одни минусы

Недостатка, как минимум, два: крепление проводов и фиксация самого эл.кабеля. Быстро подсоединить провода не получится. Придётся применить паяльник, и подсоединение делать на кольцо. Это очень неудобно. Знал бы раньше, что внутри такая допотопная и старая конструкция подсоединения - никогда бы не заказал 10 штук. Делаю возврат девяти из них, пока упаковка целая. А одну придётся оставить себе, т.е. выкинуть, т.к. упаковку повредил

Неудовлетворительная система крепления проводов, и фиксации эл.кабеля.

заявленные 16А(сомнительно)

качество пайки элементов внутри вилки

при прикручивании провода к контактам вилки, отломилось припаянное соединение. (а вот вилка В6-241 за 50 руб оказалось всего на 3мм! больше выступает и конструкция надежнее)

скрытное подключение за шкафом удлинителя
