Отзывы о звонковых трансформаторах

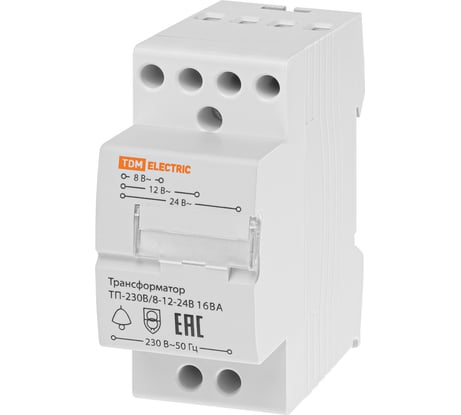

Может кому пригодится. Конкретный экземпляр. Собран крепко, химозой не воняет. Внутренний мир – на фото. Гудения на х.х. различимо только в паре сантиметров от устройства. Сопротивление обмоток (по мультиметру): - 230В – 390Ом; - 0-8В – 2Ом; - 0-12В – 3Ом; - 0-24В – 5,6Ом. Из карточки товара на устройство https://tdme.ru/product/SQ0225-0021 , токи по обмоткам вторичных напряжений различаются, но в паспорте https://storage-lk.tdme.ru/storage/internal/file_storage/000001411_2_Transformatory_ponizhayushchie_zvonkovye__manual.pdf таких данных нет. С учётом измеренных сопротивлений есть сомнения, что обмотки по вторичным напряжениям намотаны разным проводом (а было бы очень хорошо), т.е. всего скорей max ток обмоток составляет 16/24=0,666А. При U1=234В, напряжения х.х. (под нагрузкой не проверял): - 0-8В – 11,5В; - 0-12В – 16,25В; - 0-24В – 28,5В. При U1=238В – I1 х.х.=31мА. При открытой крышке после 30мин работы на х.х. трансформатор ощутимо теплый, по «пальцевому» термометру ~45град. Насколько удалось измерить, Ш16х17, т.е. S=2,72см^2. По формулам простейшего расчёта трансформатора мощность трансформатора P1=S^2=2,72^2=7,4Вт.

Поставили, работает

обработка напряжения качественная, снижает плавно без инерции, осциллограф не ругается, срабатывает моментально

вариативности тока хотелось бы побольше

В схеме управления питанием водяных насосов для самодельного бойлера этот транформатор очень пригодился, проверил в нескольких режимах - всё работает
