Кабель ВБШв

Расшифровка маркировки:

• В - Изоляция - ПВХ пластикат;
• Б - Бронепокров - стальные оцинкованные ленты;
• Шв - Защитный шланг - ПВХ пластикат.

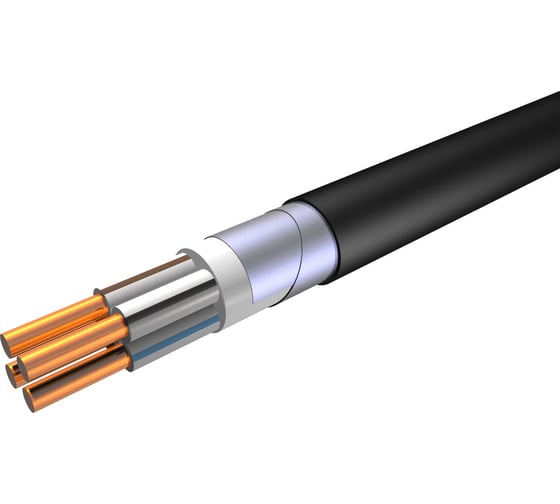

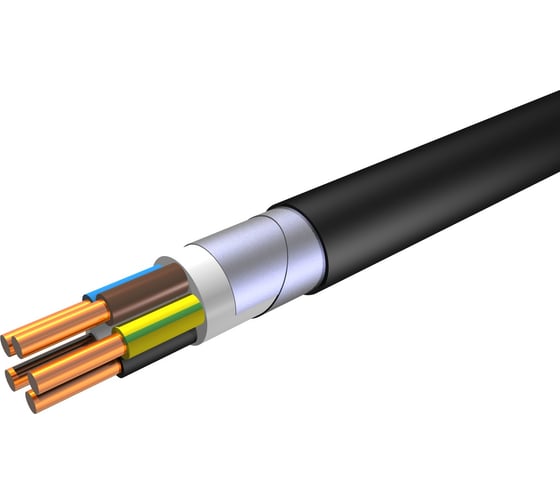

Элементы конструкции:

• токопроводящая жила - медная однопроволочная круглая (ок), однопроволочная секторная (ос); многопроволочная круглая (мк), многопроволочная секторная (мс);
• изоляция - ПВХ пластикат;
• внутренняя оболочка с заполнением - ПВХ пластикат;
• бронепокров - стальные оцинкованные ленты;
• защитный шланг - ПВХ пластикат.

Применение:

Кабели данного вида предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц. Кабели с индексом нг(А) предназначены для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).

Технические характеристики:

• номинальное напряжение: 0,66; 1; 3 кВ;
• диапазон температур эксплуатации: -50 до +50°С;
• минимальная температура прокладки кабеля без предварительного подогрева: -15°С;
• допустимый радиус изгиба при монтаже не менее: 7,5 - для многожильных, 10 - для одножильных диаметров кабеля;
• климатическое исполнение УХЛ и Т категории размещения: 1-5 по ГОСТ 15150-69;
• кабели марки ВБШв соответствуют требованиям: ТУ 16-705.499-2010.
