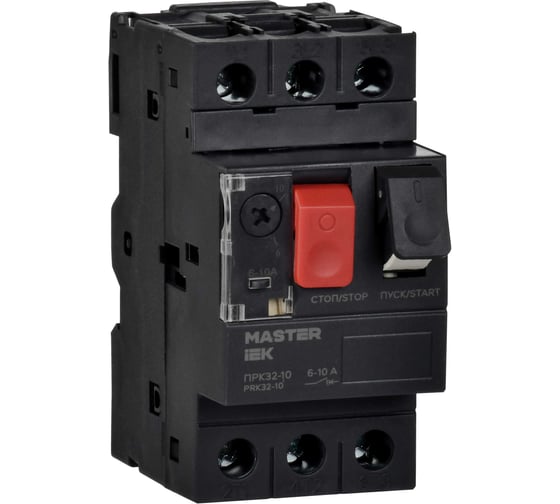

Автоматы защиты двигателя (мотор-автоматы)

Устройства автоматического отключения широко используются на предприятиях и промышленных объектах для включения/выключения двигателей и их защиты от перегрузки, короткого замыкания, обрыва или перекоса фазы.

Виды устройств

Все автоматы для защиты и запуска двигателя по типу расцепителя делятся на три вида:

• тепловые – реагируют на перегрузку, в результате которой ток превышает номинальный в 7 раз и более, а провод нагревается. В цепь встроена биметаллическая пластина, которая деформируется по достижении порогового значения тока перегрузки и размыкает цепь;
• электромагнитные – защищают от воздействия токов короткого замыкания. При их возникновении ток в цепи может возрасти до 12 раз за короткий промежуток времени в 10 мс. Чувствительным элементом в автоматических выключателях для запуска двигателя выступает катушка с подвижным сердечником. Когда ток в цепи превышает нормальное значение, сердечник моментально втягивается, пружина воздействует на механизм отключения и питание прекращается;
• комбинированные – обеспечивают комплексную защиту двигателя. Включают в себя тепловой и электромагнитный расцепитель.

Параметры для выбора

К каждому двигателю нужно тщательно подбирать выключатель, который будет точно и своевременно срабатывать.

• Номинальный ток является пороговым значением для срабатывания тепловой защиты и может быть от 1 до 80 А. У большинства моделей автоматических выключателей для защиты двигателя диапазон тока регулируется, например, от 0,63 до 1 А или от 56 до 80 А. Следует выбирать выключатель с номинальным током, превышающим ток двигателя в 1,2 раза.
• Отключающая способность показывает, при каком значении тока короткого замыкания сработает электромагнитный расцепитель. Обычно это 50 или 100 кА.
• Уставка магнитного расцепителя должна быть больше номинального тока не менее чем в 1,25 раза и составляет от 13 до 138 А. Это минимальное значение тока в цепи, при котором срабатывают автоматические выключатели для запуска двигателя. Предотвращается отключение автомата при запуске электродвигателя: пусковой ток может превышать номинальный в 3–7 раз.
• Степень пылевлагозащиты указывается цифрами после букв IP. Первая цифра отражает надежность защиты от попадания пыли и посторонних предметов, а вторая – от влаги. Например, IP20 означает, что устройство защищено от крупных предметов, но не защищено от воды.
