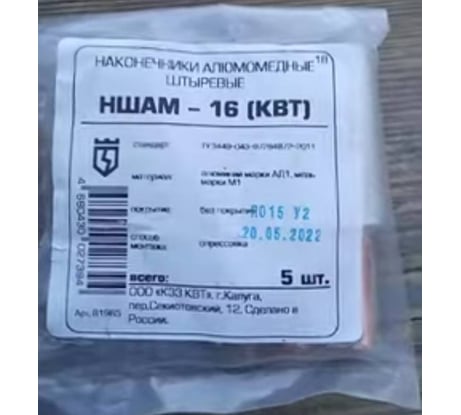

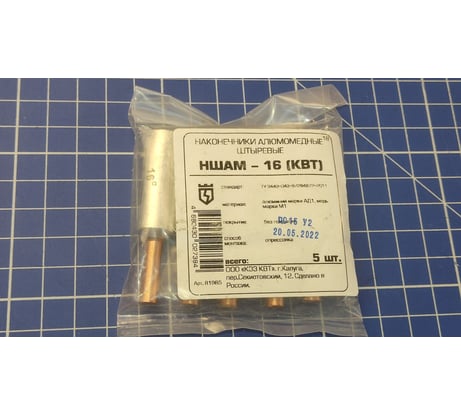

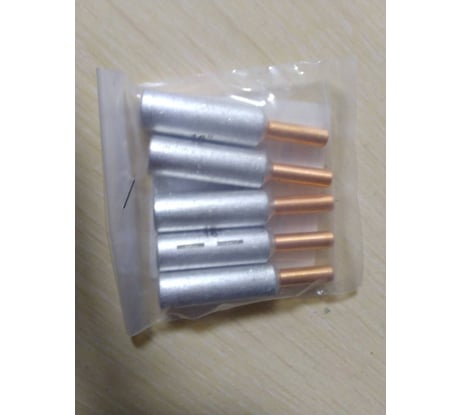

Отзывы о наконечнике КВТ НШАМ 16 81985

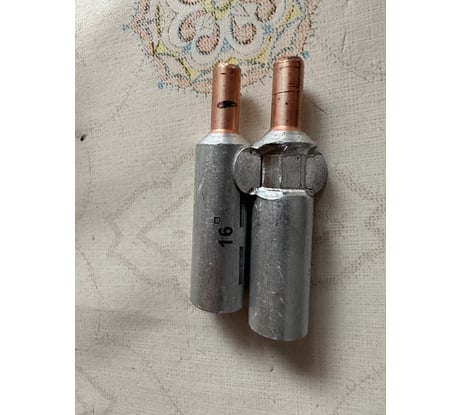

Покупал для вводного кабеля СИП, от столба на участок, чтобы опрессовать концы алюминиевого многожильного провода и, конечно, чтобы медный контакт был на вводе. Опрессовывал гидравлическим ручным прессом КВТ, тут всё хорошо. Думаю, молотком нормально опрессовать не получится. На свой автомат завёл провод нормально, а вот со счётчиком на столбе неожиданная сложность возникла - это обнаружилось уже в ходе подключения. После опрессовки алюминиевая часть наконечника деформируется и не входит по своему диаметру в отверстие в пластиковой крышке счётчика. В итоге электрик два конца кабеля с наконечниками впихнул в счётчик, а на двух просто срезал наконечники и подсоединил "как обычно". Будьте внимательны.

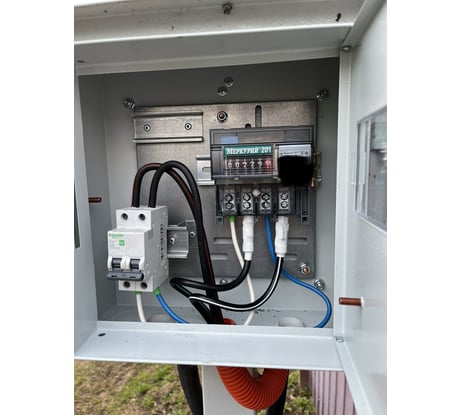

В счётчик Меркурий не влезает по толщине - пришлось плющить молотком. А в автомат Шнайдер не влезает по длине. По длине можно и так оставить, а можно отпилить 1/3 длины медной части. Будьте готовы к этому. В остальном - всё хорошо: зачистил СИП, вставил, обжал.

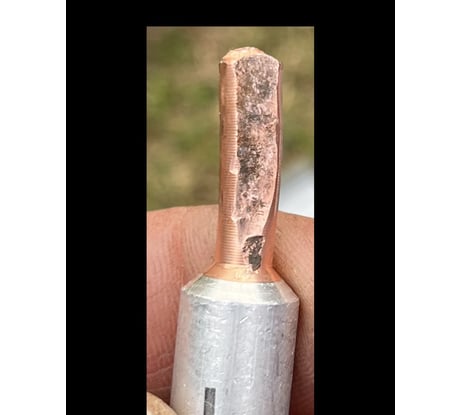

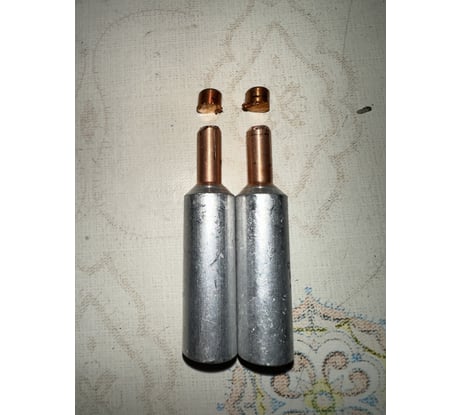

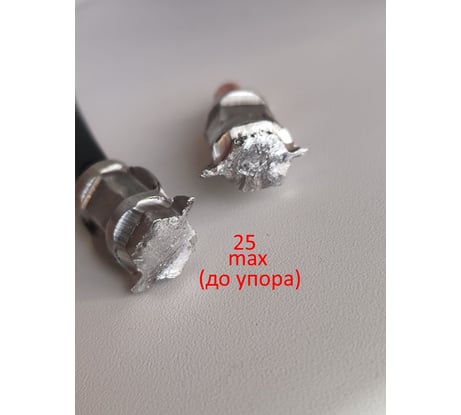

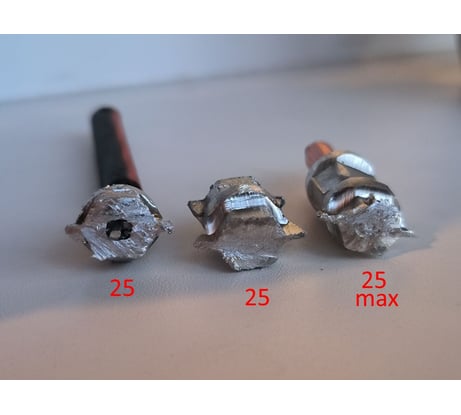

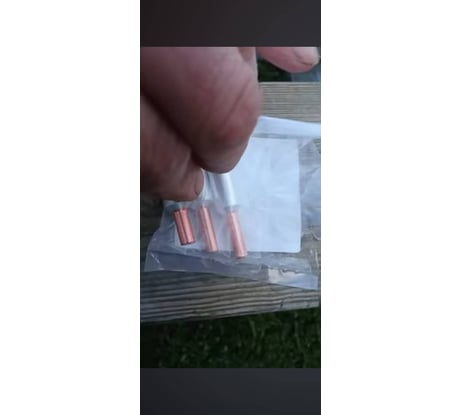

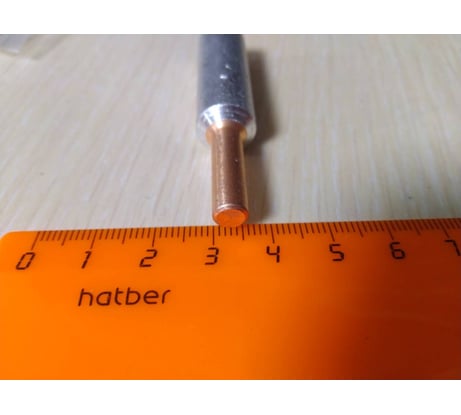

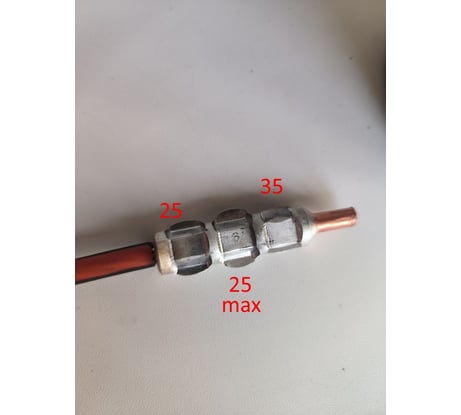

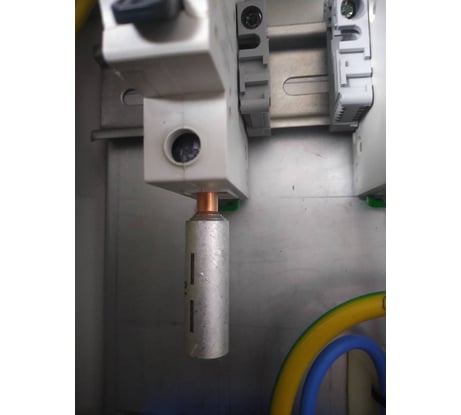

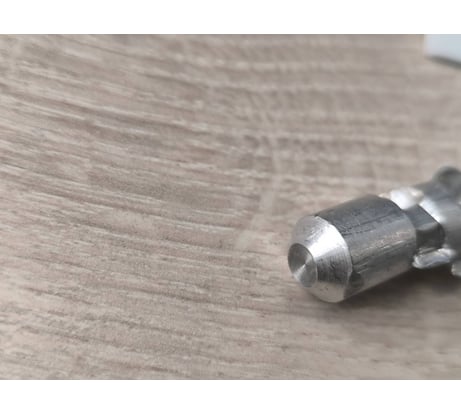

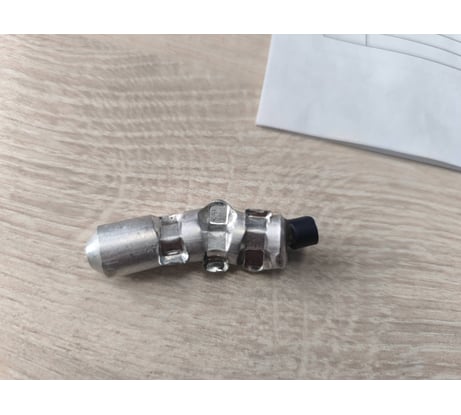

Обжал ради эксперимента 25, 25 до упора и 35 матрицей. Медный наконечник длинный для автомата, будет торчать. Зато как раз по длине для распределительного блока типа EKF КБР 80A PROxima plc-kbr80. На фото медный наконечник укорочен на 8 мм под автомат.

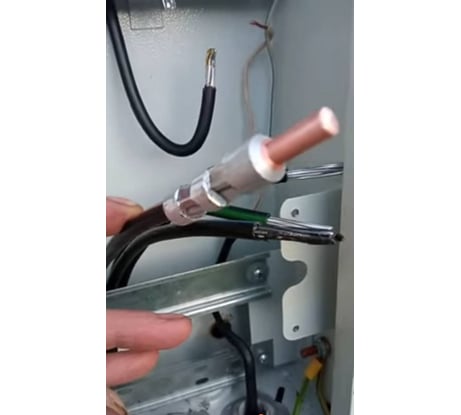

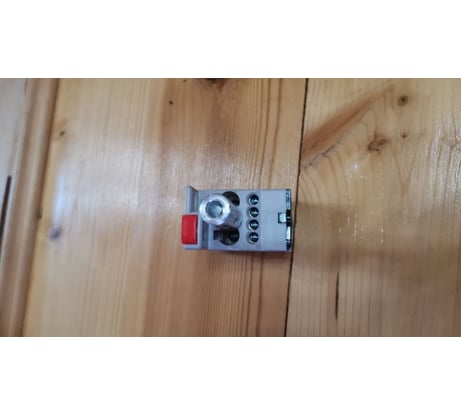

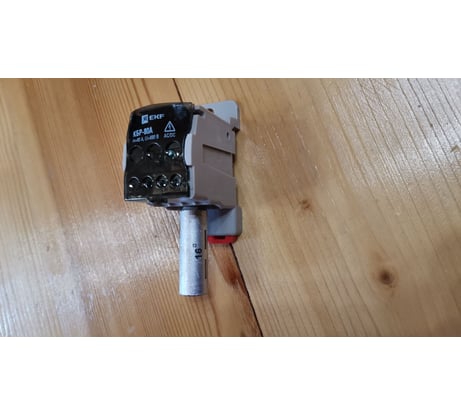

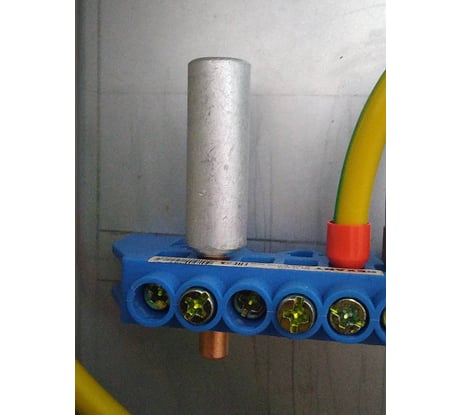

Пукупал для оконцевания СИП. В распределительный блок на 80A влезает вот так как на фото, т.е. винт его прижмет, но прямо почти на краю.... В автомате медная часть торчит довольно много, но можно укоротить!

Брал для ввода СИП от столба в щиток, подходит для шины 8*12мм. В шину 6*12мм большевато, нужно подтачивать медный стержень, если захотите туда впихнуть.

Отличный алюмомедный наконечник. Покупал для уличного щитка. Переход с СИП 16 на автомат. Обжим гидравликой. В нулевую шину пришлось обтачивать

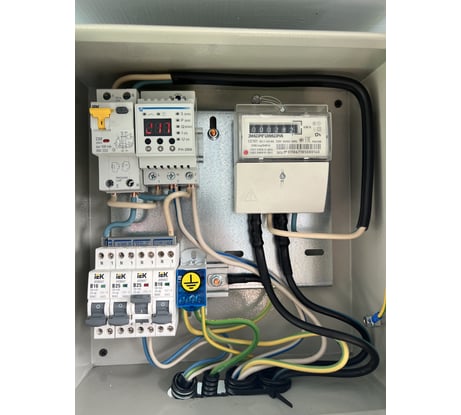

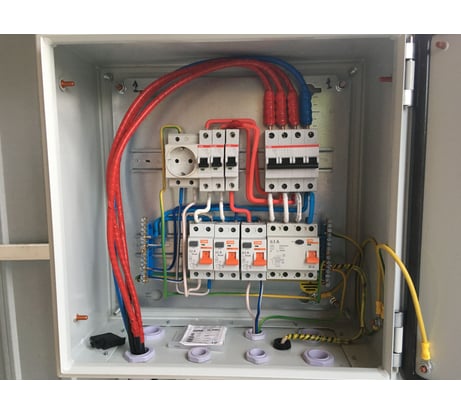

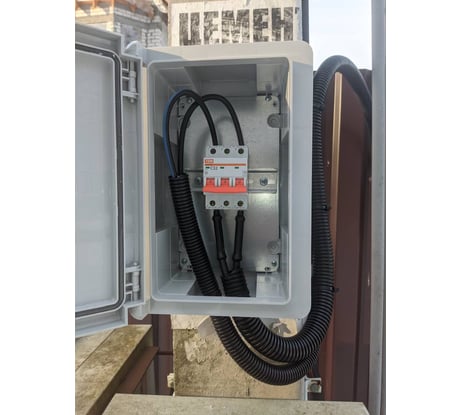

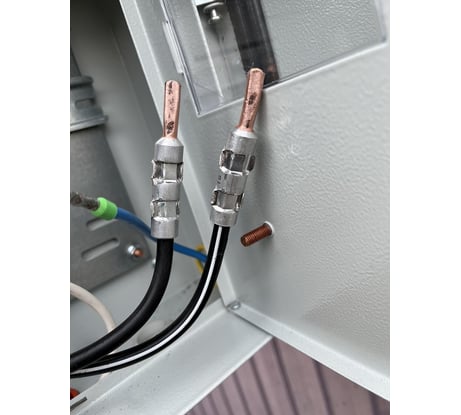

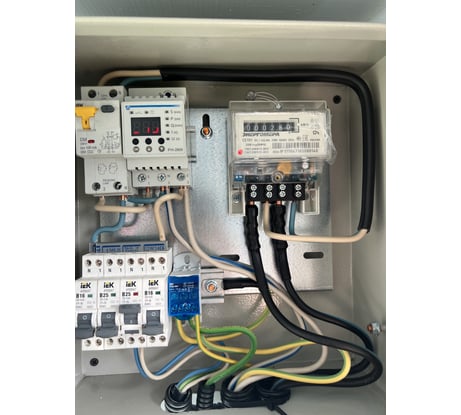

Дополняю отзыв. Наконечниками доволен, но нужно учитывать то, что под них нужен высокий шкаф, где есть достаточно много места, так как наконечники очень длинные. Фото приложил.

Обжимал сип 16мм. Использовал матрицу на 25. Сплюснутые бока снял напильником. Рекомендую данные наконечники.

Обжал сип с первого раза пгр-70

Будем посмотреть...

Выглядит качественным

Сделан качественно. Крупноват, но это, по мне, приводит к универсализму. В стандартный автомат остается снаружи медная часть на 4-5 мм (если надо, можно отрезать). Из-за размера в небольших щитках может не поместиться: в щитки высотой меньше 220-230 мм при расположении автомата по центру и креплению к нему без "колхоза" не поместится. Лучше взять щиток с запасом по высоте.

Хотел оконцевать СиП для подключения к счетчику Меркурий 201.5 напрямую.Придеться подтачивать,допиливать.Гильза под 16 квадрат толстостенная,наверно 25 матрицей придется обжимать.По сравнению с обычным 16 наконечником диаметр гораздо больше.

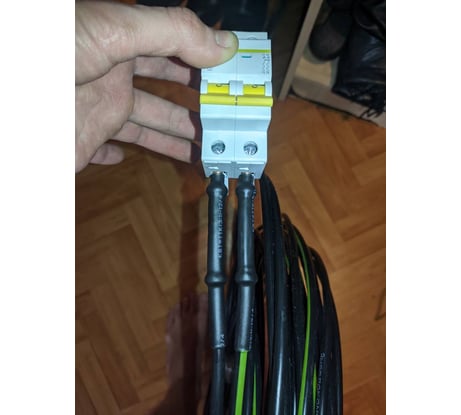

СИП в автомате грелся, затягивать уже некуда, изоляция аж подавилась. Купил эти наконечники, дважды опрессовать каждый, надеюсь теперь проблем не будет. Впредь буду только так СИП в АВ подсоединять. Термоусадку брал на 12, очень впритык, следующий раз возьму по-больше. Товаром доволен, отличное решение!

Хорошие наконечники, в автомат Dekrafk залезли без проблем, сип16 залез без проблем. Главное обжать хорошо, кварцевазелиновой мазью обмазать, и термоусадкой на клеевой основе всё заизолировать. Правда они высокие, пришлось ящик новый покупать. Короче рекомендую.

Качественные наконечники НШАМ 16. Можно использовать для обжима СИП кабеля. Не дешевые.

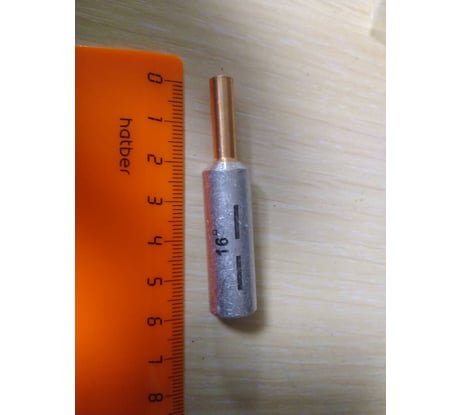

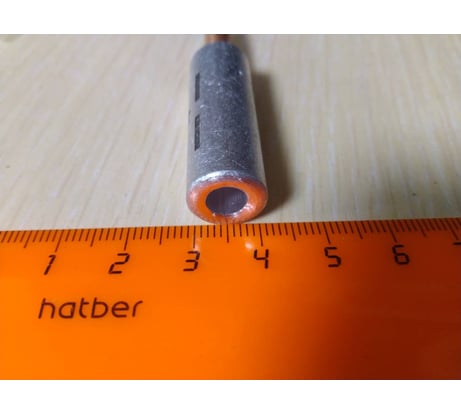

Покупал для обжимки сип 4*16 кабеля на участке(дача). Отверстие в наконечнике 6мм а сип 4.8мм . Для обжимки нужны гидравлические прессклещи на 35мм2.

Хорошая штука, но дорогая. К ней ещё кварц нужен. А так обжал, посмотрим что будет с соединением через лет 10-30.

Покупал для завода в частном доме кабеля СИП4 4х16 в щитке в эл.автомат + кварцвазелиновая паста + трубка ТуТ

Купил для уличного щитка, для вводв СИП16 в автомат.

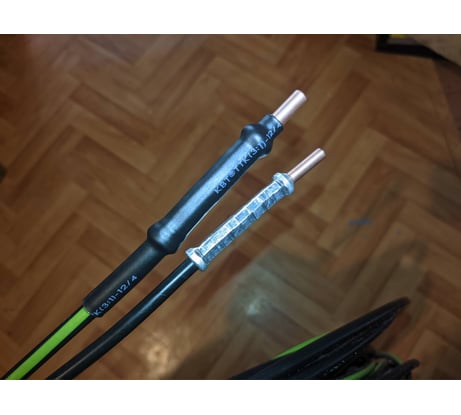

Прессовал гидравлическим прессом, остаются уши, срезал их бокорезами и зачищал болгаркой. Иначе не налезет термоусадка

Нет

Функцию свою выполняют

Отличные наконечники. Обжимал 35 матрицей с использованием кварцвазелиновой смазки. Медные штыри чуть укоротил.

Можно и надо брать.

Всё отлично. Замечательное решение для СИП. Один раз затянул и забыл.

Обжимать только гидравликой

На сип 16 обжались идеально.

Все Ок

Беру второй комплект, все здорово

Подошли отлично 2х16 и в автомат

Качественный товар

Товар хороший

Идея хорошая, исполнение так себе

Завод не заморачивается похоже с качеством сборки , типа "и так сойдёт".

Надёжный переход с СИП на медь. После опрессовки очень удобно подключать к автомату.

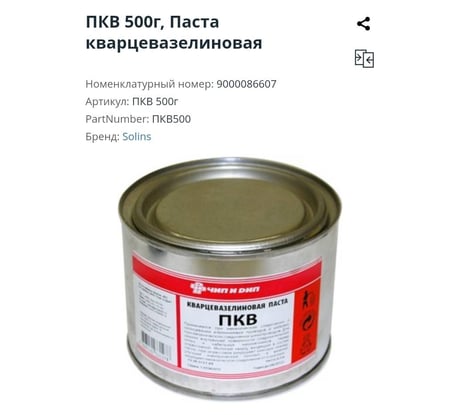

Учитывайте длину, нужно покупать высокий щит-ящик, или с возможностью переноса планки для автоматов. Использовать матрицу- 35, и пасту Кварцевазилиновую- она как раз для алюминевого кабеля. По поводу матрицы- написал писмо КВТ и получил ответ скрин прилогаю. Обжимать нужно по меткам, от середины к краю. ТермоУсадкаКлеивая 12мм

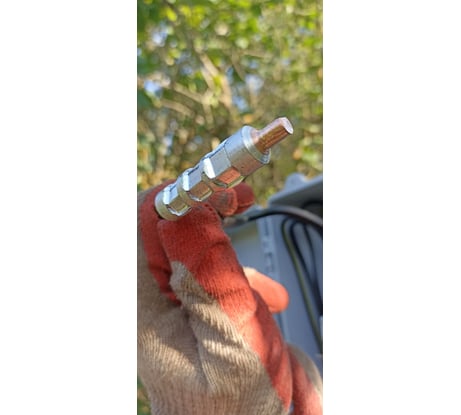

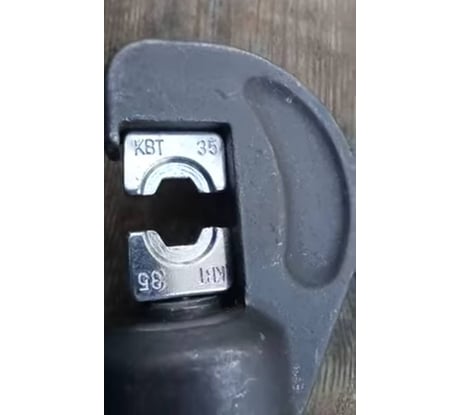

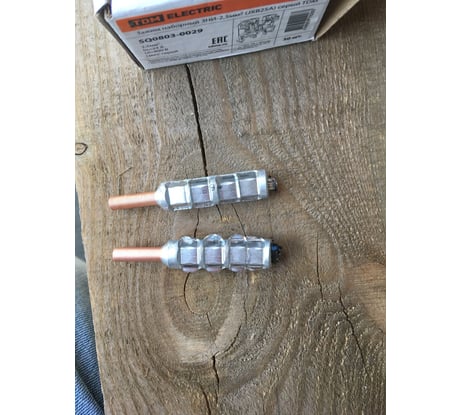

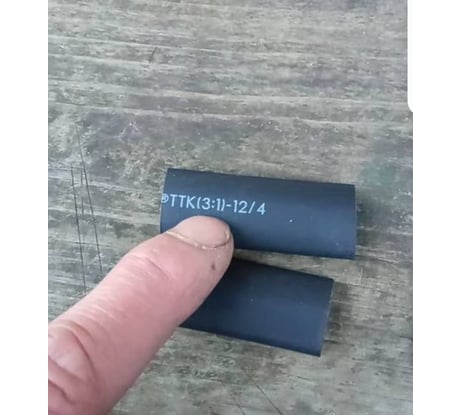

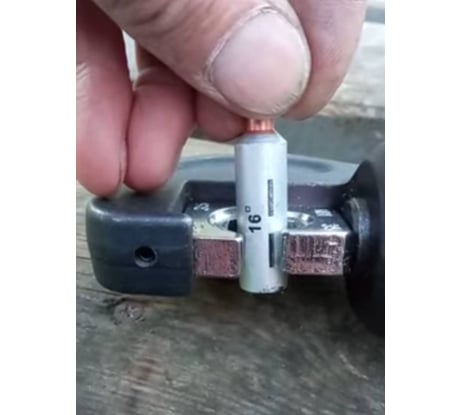

Удалось обжать эти наконечники на СИП 16 клещами КВТ ПКГ-50 35-матрицей на 5 раз. Добавил внутрь наконечника еще один алюминиевый проводок из СИП для плотности. При каждом следующем обжатии поворачивать клещи на 180 градусов вокруг продольной оси наконечника, чтобы наконечник не загнуло крючком. Хорошо подошла темроусадка клеевая ТТК (4:1)-16/4 КВТ. Термоусадка 12/3 не налезала. Эти наконечники не лезут в стандартные отверстия клемм под 16 мм2, нужно отверстие под 25 мм2. Для подключения нуля (у меня 3 фазный ввод) подошла шина ШНИ-8х12-6-КС-С YNN10-812-6DP-K07 IEK. Также подходила клемма EKF КСР с двойным винтом 2x25/2x16.

Наконечник топ

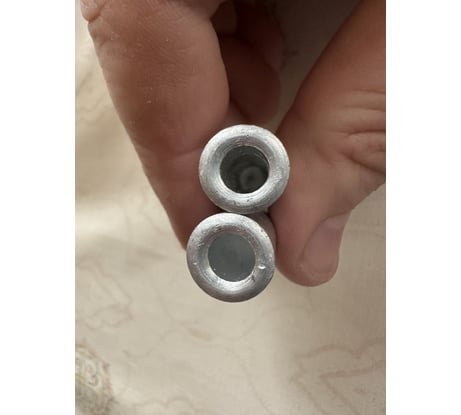

Купил, обрезал под размер клемм автомата ABB S201, обточил, хотел уже было обжать СИП на вводе в дом, но… ничего вышло. Обжимал ПГР-80 КВТ, 25 матрица, сжал до смыкания матриц - гильзу расплющило, вытянуло, но она даже не сжалась (внутри просвет такой же, как и у новой), не говорю уже про прессовку. Что я делаю не так?
