Отзывы о разделительном трансформаторе Штиль ОСЗМ Р 220 (230)/220 (230)-0,63-50, ОСЗМ Р 220/220-0,63-50

Нет

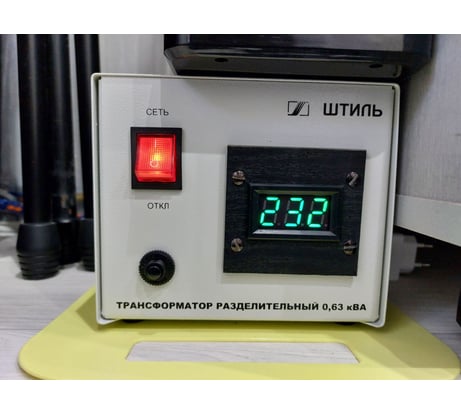

Не соответствует заявленным характеристикам. Коэффициент трансформации не равен единице. Напряжение на выходе шкалит аж 250 вольт. Не всякая техника выдержит такое.

Не соответствует заявленным характеристикам

Простая конструкция, легко доводится до ума.

Обмотки алюминиевым проводом. Примитивная защита от броска тока при включении. Реле защиты постоянно включено. При выходе реле из строя сгорит баластный резистор на 10 ом, если трансформатор будет нагружен. Планирую для включения поставить твёрдотельное реле с включением при переходе через ноль. Применение такого реле исключает бросок тока при включении.

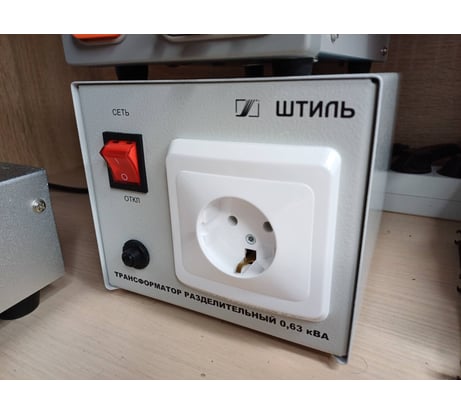

Дополню отзыв. При ближайшем рассмотрении обмотки трансформатора выполнены алюминиевым проводом диаметром 1 мм. Это облегчает вес, но немного увеличивает нагрев при большой мощности нагрузки. Сделал небольшие доработки. Заменил штатную розетку на двойную с заземляющим контактом и установил винтовую клемму, подключенную к этому контакту. Теперь можно реализовать тип заземления IT. Это требуется для питания чувствительной аппаратуры и защиты радиотехники от помех.

Надёжная гальваническая развязка с сетью. Заземлённый экран между обмотками. Трансформатор на тороидальном сердечнике, что исключает гудение и минимизирует магнитные поля рассеивания и наведение помех на рядом стоящие приборы. Трансформатор пропитан электротехническим лаком (имеет неприятный запах "горелой изоляции"), обмотки медным проводом d=1мм. Крепление трансформатора к корпусу немного странное. Отверствие в середине залито эпоксидным компаундом, в который помещена гайка. За неё болтом притянут трансформатор к корпусу. Непонятно, зачем так заморачивались. Имеет, пусть и примитивную, защиту от броска тока при включении, выполненную в виде отдельной платы. В моём экземпляре внутри собрано аккуратно.

Не дёшево. Но при такой материалоёмкости приемлемо.

Задачу свою выполняет отлично!

Решил проблему гудения тороидального трансформатора в аудио усилителе.

Их нет. Рекомендую к покупке.

Отличный трансформатор.
