Отзывы о стойке для УШМ с чугунным основанием Энкор 20091

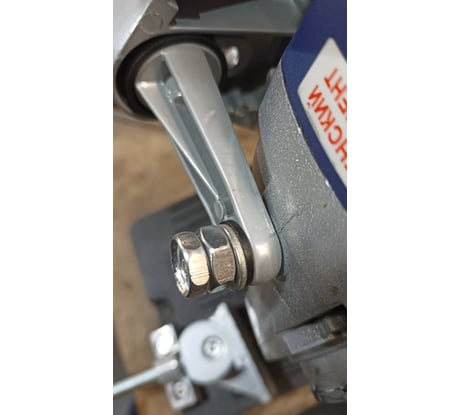

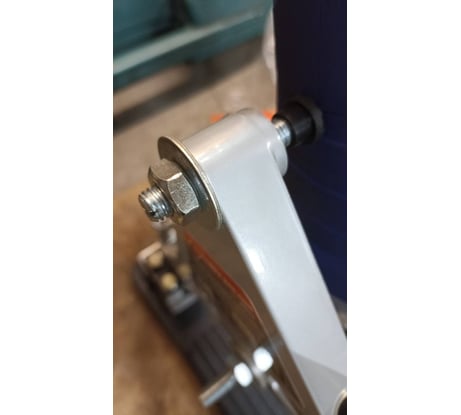

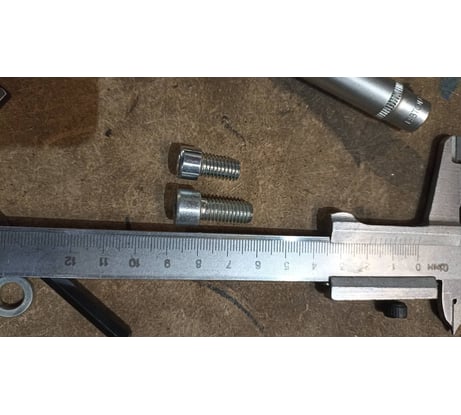

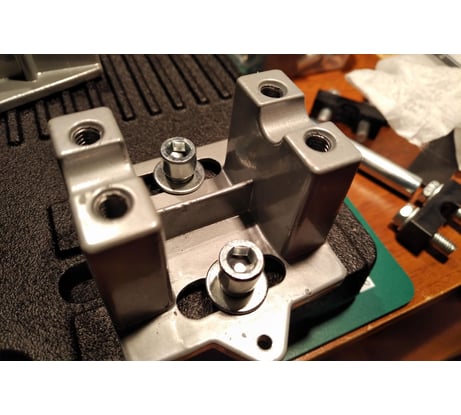

Ну качество вполне сносное . Брал в надежде всунуть не задействованную в работе 150 мм УШМ , надежды оправдались ! Боковой люфт устранил шайбой толщиной 0,5 мм . Болты крепежа оси маятника были заменены на М6×20 и подложены гровера . Болты крепления кронштейна маятника к плите были заменены на болты с 6-ти гранной головой М8×20 с шайбами и гроверами из за невозможности затяжки шестигранником в сборе при регулировке . Под болты крепления УШМ в места для ручки шайбы ставить обязательно дабы избежать лишнюю нагрузку на пластиковые втулки . Болты под 6-ти гранник крепления подвесных кронштейнов желательно заменить на М8×20 , вместо М8×15 , пойдут от крепежа кронштейна маятника к плите при замене на обычные болты. Иначе мало ниток резьбы заходит в серьгу . Прижимные регулировочные винты обязательно контрогаить , подложив увеличенные шайбы . От вибрации не будет откручиваться и уходить положение . Можно приловчится снимать и ставить УШМ с минимум регулировок . Хоть плита и тяжёлая из чугуна , но вся конструкция пытается убежать , нужно крепить . Пилить лучше удерживая за саму УШМ , а не за ручку на маятнике , иначе при нажатии на заготовку идёт перекос . На будущее буду менять пластиковые втулки маятника на бронзу .

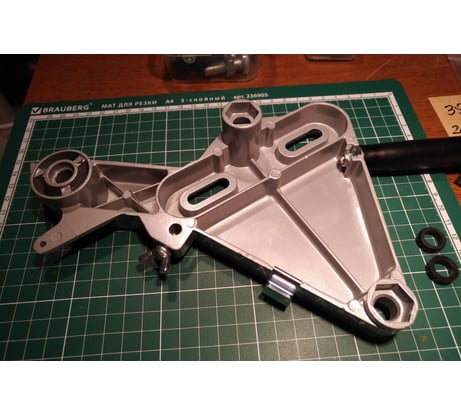

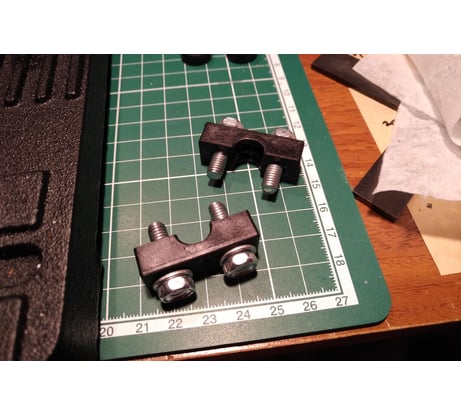

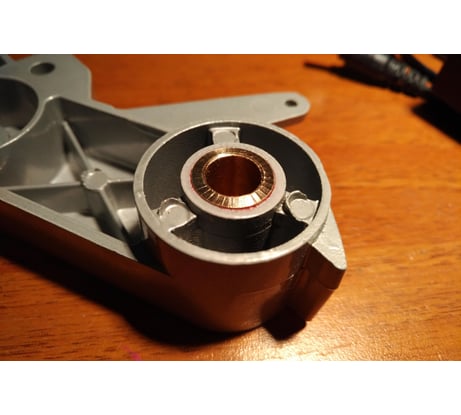

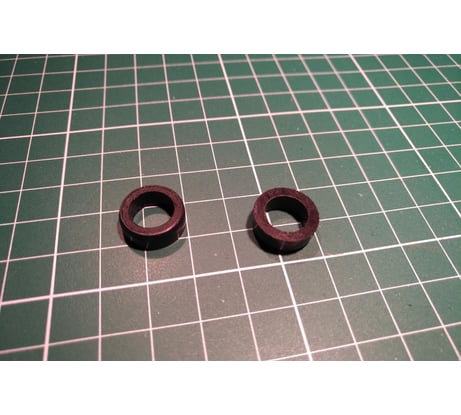

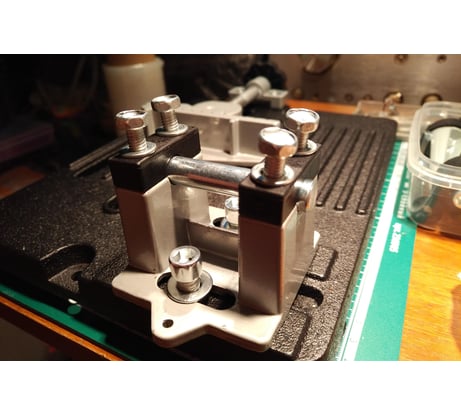

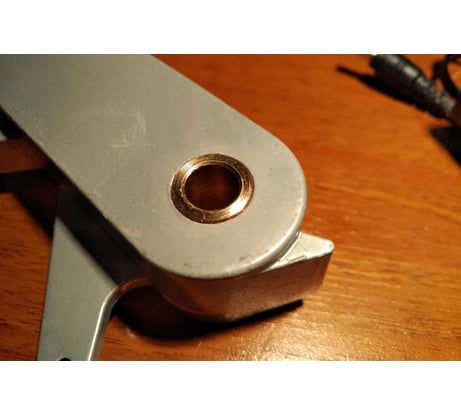

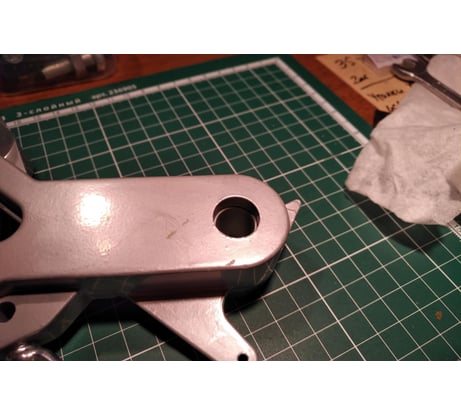

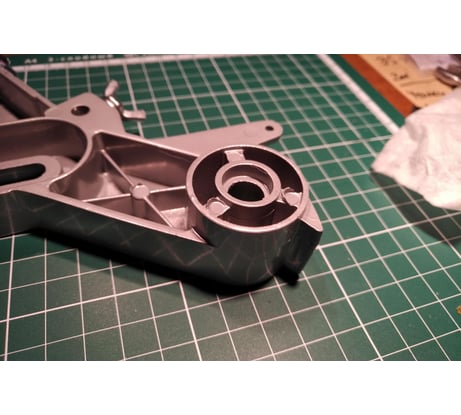

Хоббийное устройство. Литье условно-ровное, легкий алюминиевый сплав. Серьезную точность эта штука не обеспечит никогда. Кому нужна точность ну хоть полмиллиметра - я думаю, надо поискать что-то посерьезнее и подороже. Ну а сварить раму из профтрубы 15х15 эта штука поможет. Про преимущества или недостатки написано много, скажу вот что. Производитель решил съэкономить копейку и поставил в самый ответственный узел (шарнир) втулки и прижимы из мягкой пластмассы. Результат - ощутимый люфт даже без загрузки, представляю, что там творится при включенной болгарке, режущей сталь. Необходимо изготовить 2 бронзовые втулки 16х10х6 и два прижима 36х13х10 с выточкой под ось шарнира. Алюминий подойдет. Болты М6 расстояние 20мм. Диаметр оси шарнира 10 мм. Это минимальная переделка, а лучше бы посадочное рычага рассверлить на всю толщину рычага на 16мм и запрессовать туда цельную бронзовую втулку 16х10, толщина шарнирной части рычага 30мм. Это не отменяет необходимость изготовления новых металлических прижимов (последнее фото). Только после этого, я так думаю, можно будет говорить о дальнейших настройках.

При указанных недостатках ставлю оценку "5" учитывая назначение инструмента и его цену. Это одна из самых недорогих и при этом качественная стойка для УШМ. При сборке и установке болгарки отрегулировал, чтобы диск был вертикально и параллельно пропилу в основании. При опускании УШМ стойка имеет небольшой люфт, но он выбирается практически сразу и на точность реза почти не влияет. Если деталь из одного положения дорезать не получается, можно перевернуть и продолжить рез, получается ровно. Упор с транспортиром нужно регулировать с помощью угольника. Выставить просто по меткам не получится из люфта в фиксирующих винтах. В целом доволен, указанные недостатки не критичные. По сравнению с резом УШМ руками небо и земля. Удобно, оптимальное давление на диск, отсутствие перекоса, меньше вероятность поломки диска. Ну и рез намного точнее.

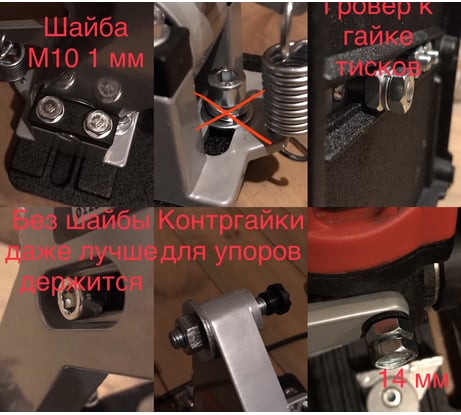

Единственное, чем заморочился при настройке - убрал боковое смещение по оси: сточил простую шайбу М10 лепестковым диском, аккуратно держа ее за край и подставляя к диску по кругу, и охлаждая в воде, пока шайба не начала пролезать в зазор. При измерении штангенциркулем, толщина составляет 1 мм. В пластиковую втулку внутри пшикнул силиконовой смазки, а так же в пластиковые упоры и в резьбу в чугунном основании. Но у меня было перепутано, в основание с короткой резьбой должен входить винт 14 мм, а в держатели с длинной резьбой 16 мм. Далее просто подложил 2 гайки М10 и 2 увеличенных шайбы М10 для упоров, чтобы они не крутились после настройки. В остальных местах все крепится надежно, и никакие гроверы не нужны, от вибрации они все равно не предназначены. Если уж подкладывать, то зубчатые шайбы. В заключение, станина стоит на резиновых ножках, а в комплекте разные типы крепления под разную резьбу в болгарке, от М6 до М10.

Чугунная, тяжелая. Отлично.

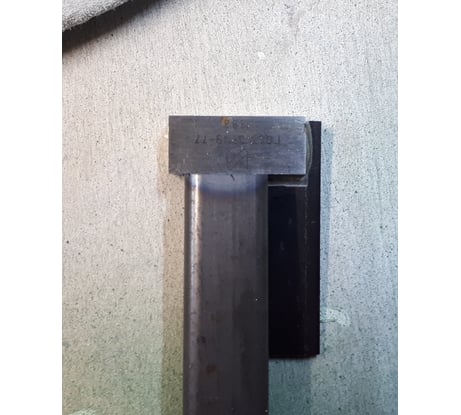

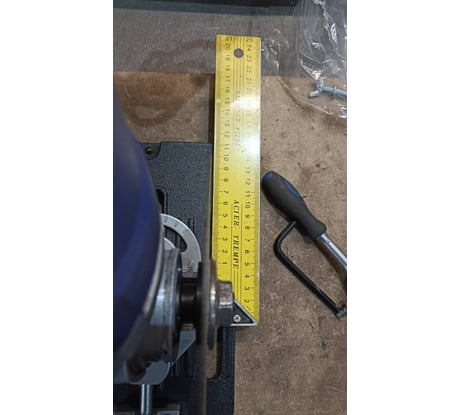

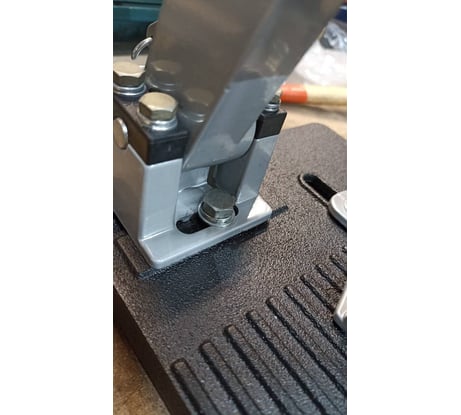

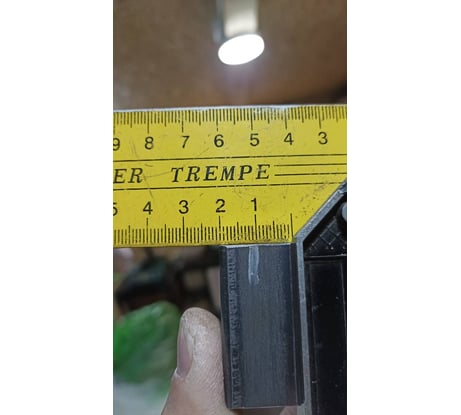

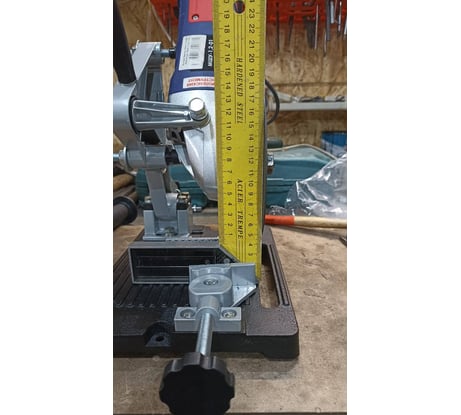

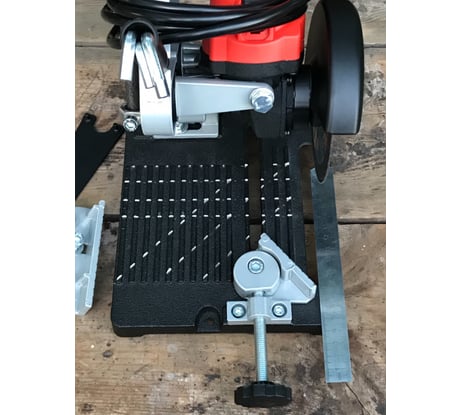

Настроил углы таким образом. Длина одного рёбра 112 мм, и такая же длина от левого края до края паза. Остальные линии отложил 300 мм линейкой шириной 25 мм. Всё почти идеально сошлось. Сначала процарапал чертилкой, затем надрезал. Горизонтальные линии сделал встык косым. На верхней линии между рёбрами засверлился там, где заканчивается отрезок 112 мм. Крепление к основанию настроил маленькой линейкой, приложенной к диску, легко ориентируясь параллельно краю или ребру на отливке. Наклон диска можно настроить даже по столярному угольнику 300 мм с длинной ручкой, или легче по маленькому поверочному, либо здесь болгарка упирается до конца, и получается прямой угол.

Нет

Для своих целей более чем достоин. Коробка маленькая (особенно если сравнить с торцовкой), крепления универсальные.

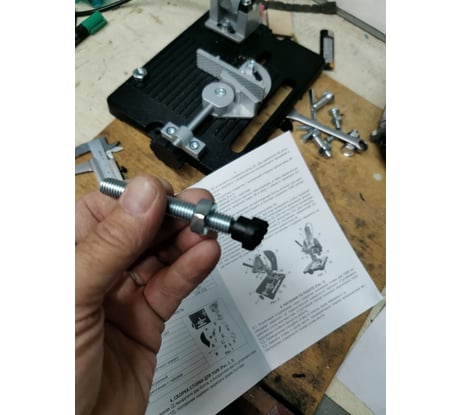

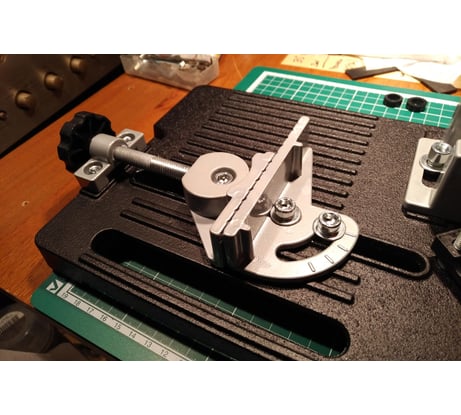

Приобрел для использования с УШМ AEG. В инструкции нет внятного уточнения касательно выставления упорных винтов, а как раз они и обеспечивают настройки плоскостей реза. Сами эти винты (точнее, их контргайки) вовсю болтаются в гнёздах, а их пластиковые упорные площадки (рифлёные, которые упираются в УШМ) наоборот, крутятся туго, хотя должны быть самоориентирующимися. То же касается и пластиковых втулок для крепления УШМ: их при сборке и снятии легко потерять, наверное, лучше посадить на какой-то герметик для фиксации. Зажим неплохой, можно настроить на нужный угол, хотя база очень короткая и нужен дополнительный упор. В целом устройство очень полезное, пилит профиль ровно (на свои деньги - 1200 р. - идеально). В перспективе может потребоваться отдельная болгарка только для данной стойки, потому что снимать, ставить и настраивать устанете.

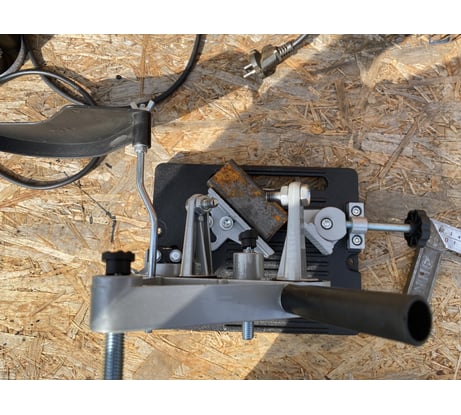

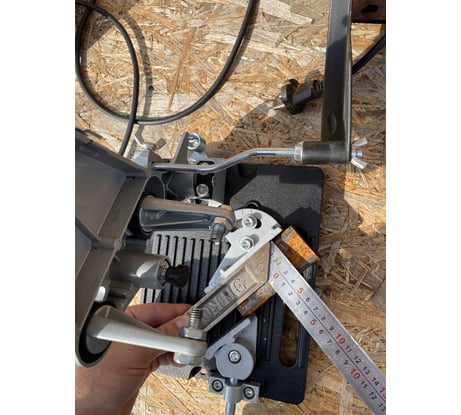

Отличная вещь! Собрал и отрегулировал за 5 минут. Прямой угол пилить - настроить без проблем. Куда сложнее настроить 45 градусов! Очень компактная и удобная. Для экономи пильного диска рекомендую укоротить прижимной механизм. На фото увидите что прижимной механизм спилен примерно на 8 мм. Если работаете с трубой до 35мм. Самое то! Н
