Как видно из названия, кромочный фрезер – инструмент, который используют для обработки кромок. Однако функциональные особенности устройства шире. С помощью разных направляющих можно делать изогнутые линии на дверях или декоративных панелях, создавать пазы или снимать острые углы при изготовлении мебели.

В статье мы подробно рассказали, как пользоваться кромочным фрезером.

Настройка фрезера

Выбор фрезы

Сталь «HSS»: фрезы из этого материала подойдут для работы с мягкими породами дерева (липа, сосна, осина) и пластмассой.
Сталь «НМ»: фрезы из этого материала подойдут для работы с твердыми породами дерева (дуб, лиственница, клен) и гипсокартонными плитами.

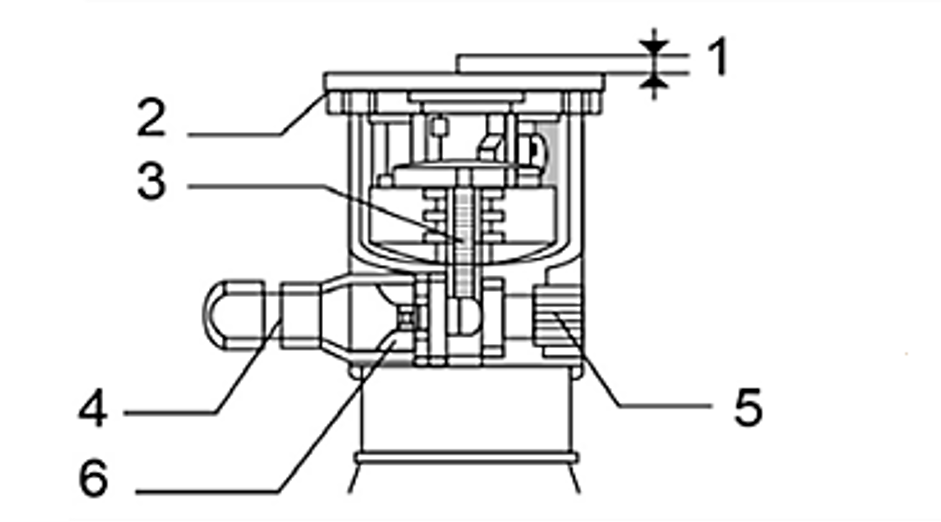

Регулировка вылета фрезы (1)

1. Ослабьте рычаг, который фиксирует вертикальное перемещение (4).

2. Поверните регулировочный винт (5) и сдвиньте станину (2) в нужном направлении вдоль шкалы настройки глубины фрезерования (3).

3. Затяните рычаг вертикального перемещения. Если рычаг затянут, но фрезер продолжает перемещаться в станине, отрегулируйте шестигранную гайку (6), а затем снова затяните рычаг.

Настройка глубины фрезерования

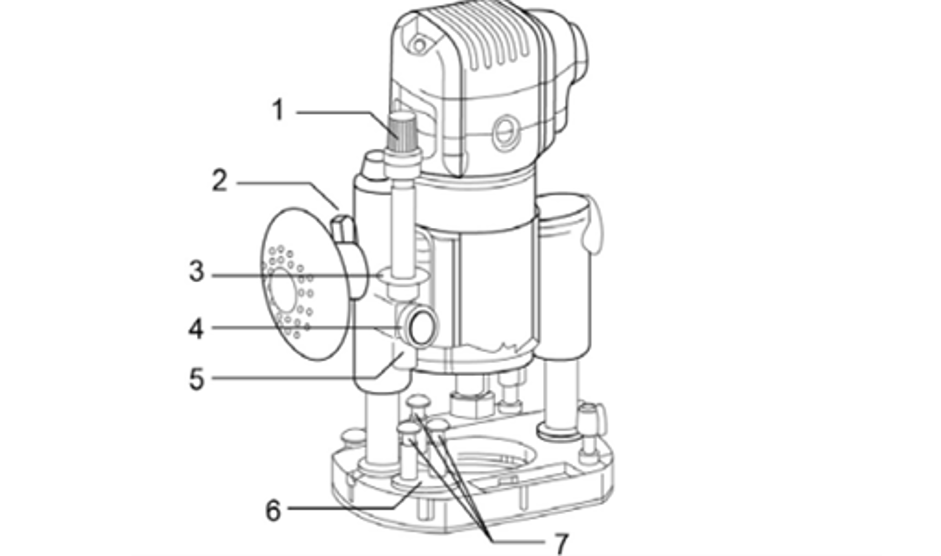

1. Подготовьте фрезер: поместите его на ровную поверхность, ослабьте рычаг блокировки опускания (2) и двигайте фрезер вниз, пока фреза не коснется обрабатываемой поверхности

2. Зафиксируйте фрезер: затяните рычаг блокировки опускания (2). Для этого поверните винт фиксации настройки глубины (4) против часовой стрелки. Продвиньте ограничитель глубины опускания (5) до настроечного винта (7).

3. Установите глубину фрезерования: поднимите поворотный ступенчатый упор (6) на необходимый уровень глубины фрезерования.

4. Зафиксируйте винт настройки глубины строгания (4): для этого поверните его по часовой стрелке.

Регулировка скорости

1. Включите инструмент.

2. Переместите положение диска регулировки скорости на нужную позицию. Необходимое число оборотов зависит от материала и рабочих условий.

Обратите внимание

Длительная непрерывная работа фрезера на минимальной скорости может привести к перегреву мотора.

Режимы работы фрезера (на примере модели TESLA TRE710) в зависимости от положения диска.

1-е положение: 10 000 об/мин
2-е положение: 12 000 об/мин
3-е положение: 17 000 об/мин
4-е положение: 22 000 об/мин
5-е положение: 27 000 об/мин
6-е положение: 30 000 об/мин

Обратите внимание

Перед началом работ обязательно ознакомьтесь с руководством по эксплуатации.

Снятие кромки

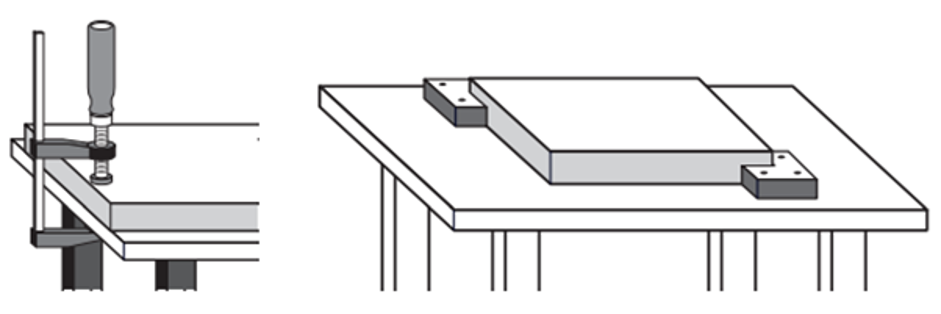

1. Зафиксируйте заготовку. Сделать это можно с помощью струбцины или упоров.

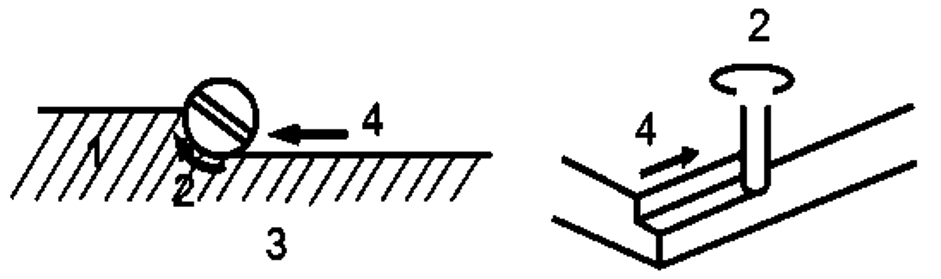

2. Установите фрезер. Обрабатываемая поверхность (1) не должна соприкасаться с фрезой.

3. Включите фрезер. Дождитесь, пока устройство достигнет максимальной скорости. Это предотвратит перегрузку инструмента.

4. Начните работу. Удерживайте фрезер, ровно и аккуратно перемещайте его вдоль заготовки. При резке краев рабочая поверхность должна находиться слева от фрезы относительно направления движения фрезера (4).

Обратите внимание

Глубина реза за один проход не должна превышать 3 мм. В противном случае это приведет к проблемам с удержанием контроля над фрезером.

Работа с шаблонными заготовками

Эта возможность инструмента позволяет делать выемки в заготовке по определенному контуру.

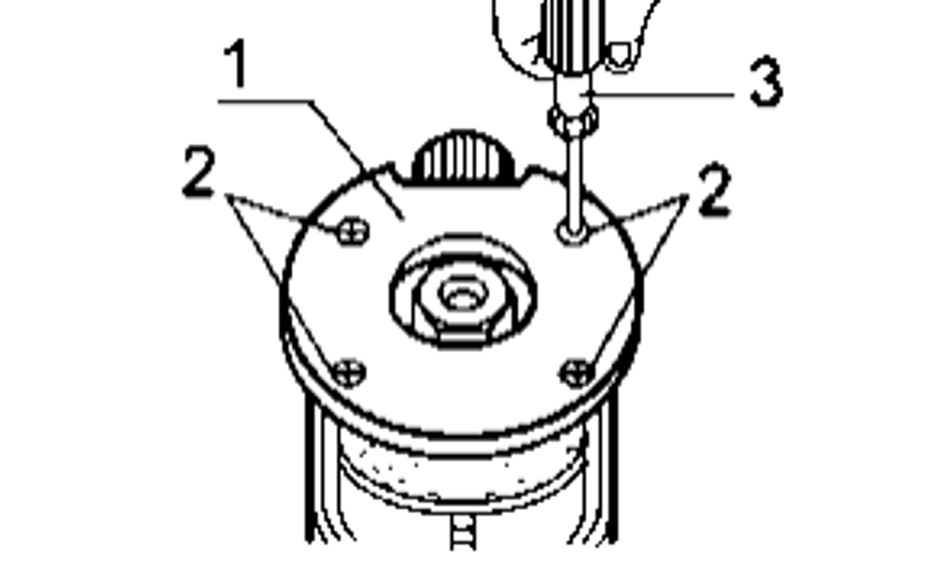

1. Установите нужную оснастку. Для этого снимите защитный кожух (1) и зафиксируйте копир на станине с помощью винтов (2) и отвертки (3).

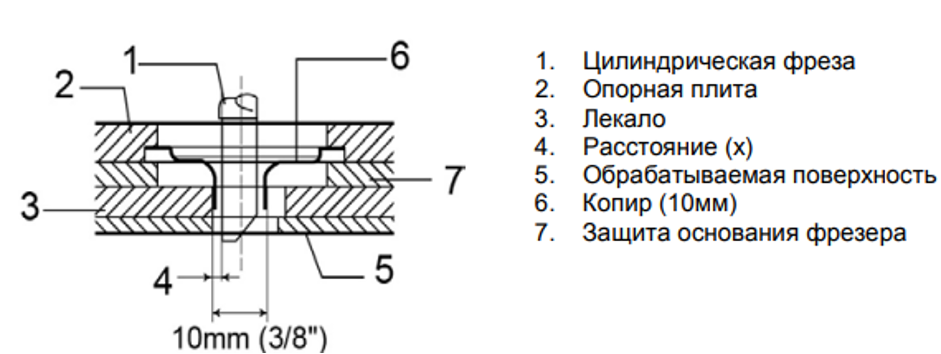

2. Зафиксируйте лекало. Схема установки представлена ниже на схеме.

3. Включите фрезер. Дождитесь, пока устройство достигнет максимальной скорости. Это предотвратит перегрузку инструмента.

4. Начните работу. Поместите фрезер на лекало и двигайте по контуру.

Обратите внимание

Ширина реза будет отличаться от ширины лекала. Допускается наличие расстояния (4) между фрезой и внешней стороной копира (6).

Указанное расстояние можно рассчитать по формуле:

Расстояние = (внешний диаметр копира – диаметр фрезы) / 2.

Работа с параллельной направляющей

Эта возможность инструмента позволяет делать прямые резы, пазы и снимать острые углы

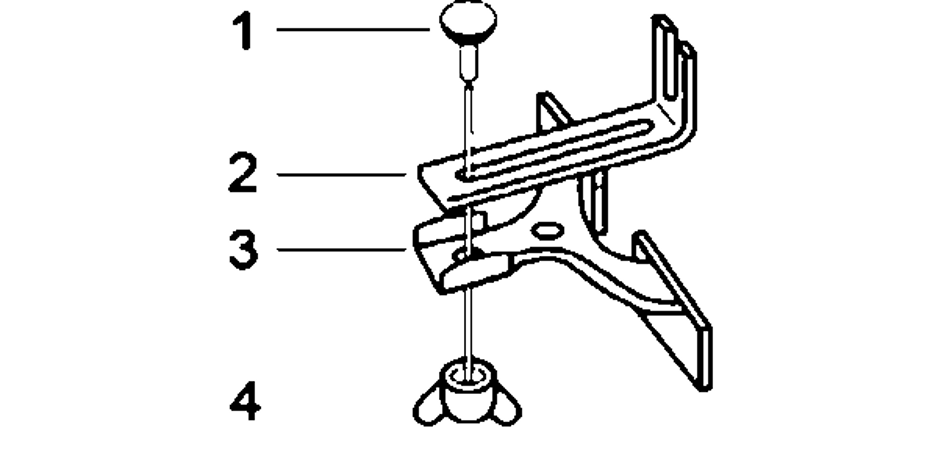

1. Установите параллельную направляющую. Закрепите держатель направляющей (2) и направляющую (3) с помощью болта (1) и барашковой гайки (4).

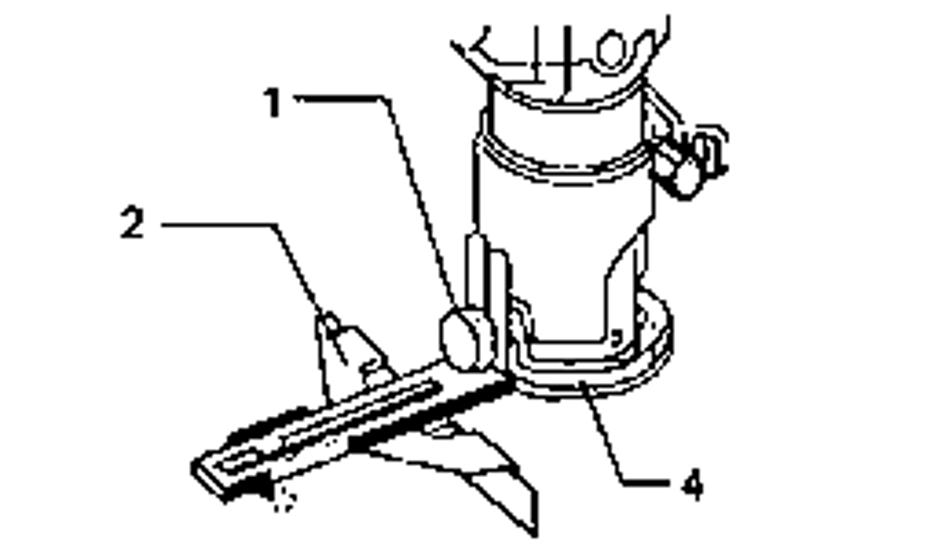

Прикрепите ее с помощью барашкового винта (1) и закрепите параллельную направляющую (2) на фрезере.

Ослабьте барашковую гайку и установите необходимое расстояние. Затяните барашковую гайку.

2. Включите фрезер. Дождитесь, пока устройство достигнет максимальной скорости. Это предотвратит перегрузку инструмента.

3. Начните работу. Удерживайте параллельную направляющую плотно прижатой к краю заготовки. Движение фрезера указано стрелкой на рисунке ниже:

Работа с роликовой направляющей

Эта возможность инструмента позволяет делать изогнутые линии в заготовке.

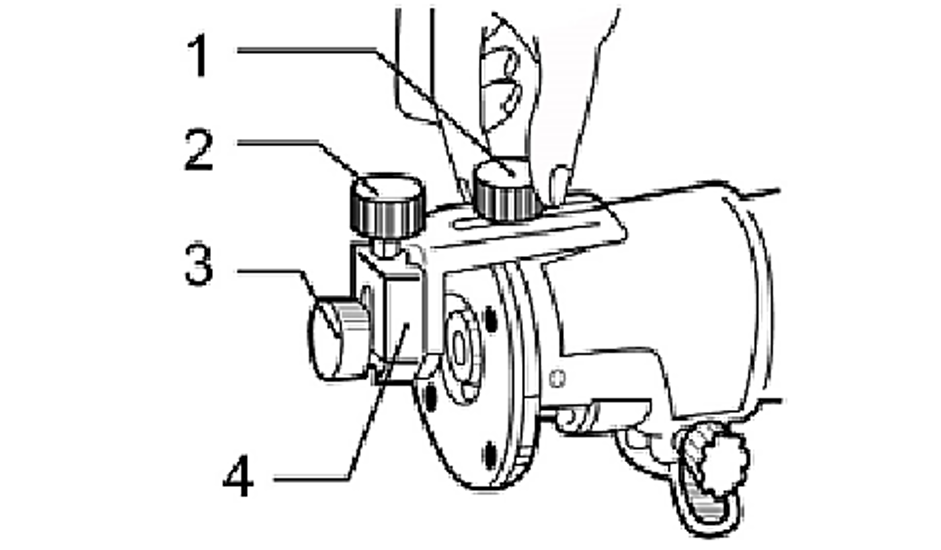

1. Установите роликовую направляющую. Зафиксируйте ее с помощью зажимного винта (1).

2. Настройте расстояние между фрезой и направляющей. Ослабьте зажимной винт (3) и установите нужное расстояние с помощью настроечного винта (2). Затяните зажимной винт, чтобы зафиксировать направляющую для криволинейного реза.

3. Включите фрезер. Дождитесь, пока устройство достигнет максимальной скорости. Это предотвратит перегрузку инструмента.

4. Начните работу. Двигайте фрезер таким образом, чтобы направляющий ролик двигался вдоль края обрабатываемой поверхности.

Фрезерование под углом

Такой вариант работ удобен для фрезерования наклонных плоскостей и скосов.

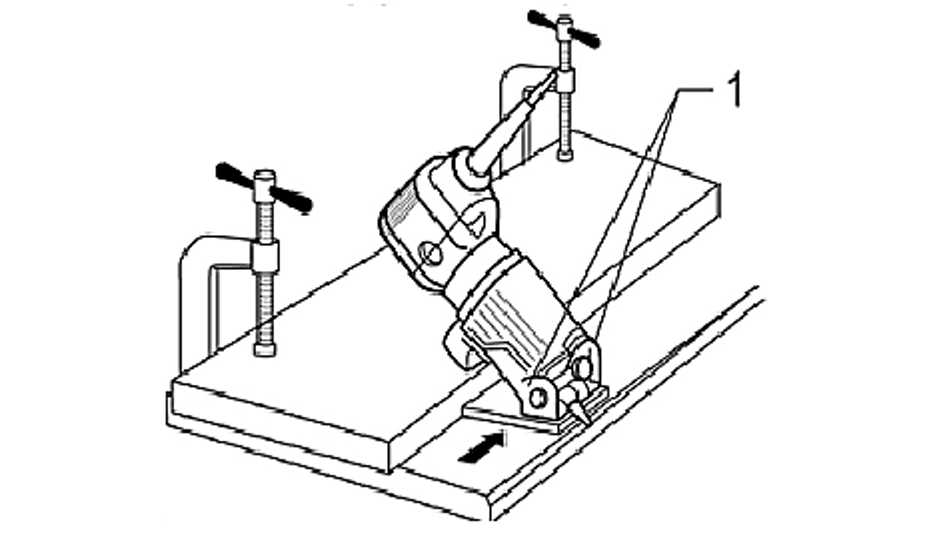

1. Закрепите наклонное основание.

2. Установите необходимый выступ, затем поверните рычаг блокировки опорной плиты. Затяните зажимные винты (1) по краям для нужного угла.

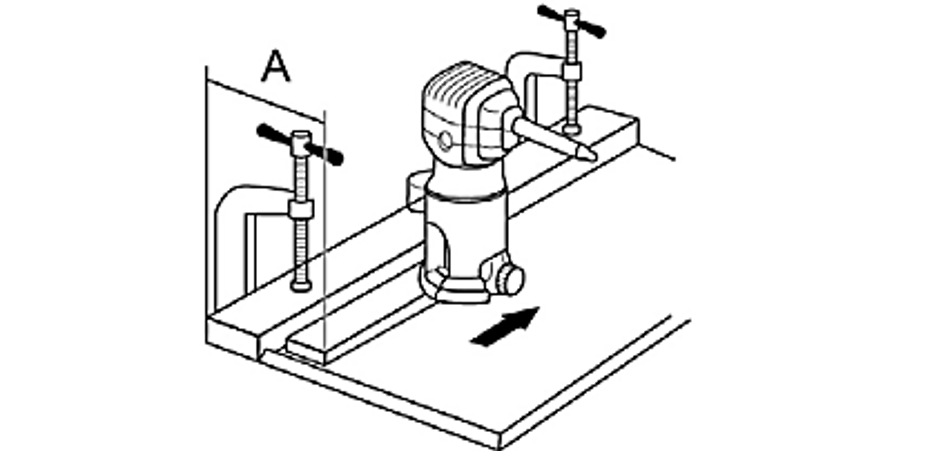

3. Установите направляющую. Для этого закрепите ровную прямую доску на обрабатываемой поверхности.

4. Включите фрезер. Дождитесь, пока устройство достигнет максимальной скорости. Это предотвратит перегрузку инструмента.

5. Начните работу. Двигайте фрезер в направлении, которое указано стрелкой на схеме:

Наши рекомендации помогут вам при работе с кромочным фрезером. Переходите в рубрику, чтобы ознакомиться с полным ассортиментом инструментов по дереву.
