Мультиметр измеряет напряжение, силу тока и сопротивление. Цифровые модели также могут прозванивать цепь, проверять диоды и измерять напряжение батареек и аккумуляторов. Прибор используют для проверки розеток, поиска обрывов в проводке, диагностики автомобильных аккумуляторов и бытовой техники.
При работе с мультиметром важно правильно выбрать режим измерения, разъем для щупа и предел измерений. Ошибка может привести к неверным показаниям или повредить предохранитель и сам прибор.
В статье разберем, из чего состоит мультиметр, какие измерения он выполняет и как пользоваться основными функциями.

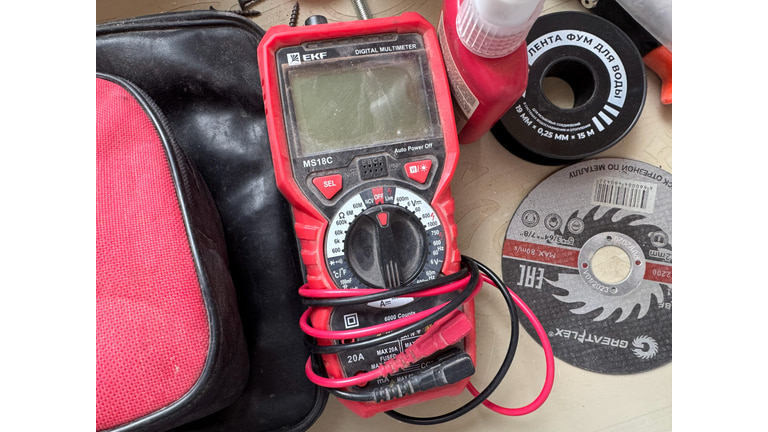

Цифровой мультиметр состоит из дисплея, переключателя режимов и разъемов для измерительных щупов. В комплекте обычно два щупа – черный и красный.
Мультиметр работает от батареи или батареек. Тип и количество элементов питания зависят от модели. При появлении индикатора разряда батарею заменяют в соответствии с инструкцией производителя.
Базовые режимы есть у большинства мультиметров. Для бытовых задач обычно достаточно измерения напряжения, силы тока, сопротивления и прозвонки цепи.
Режим обозначают V с прямой линией или DCV. В нем проверяют батарейки, аккумуляторы, блоки питания и напряжение в бортовой сети автомобиля.
Щупы подключают параллельно источнику: красный – к плюсу, черный – к минусу. При обратном подключении на дисплее появится знак минус. Сам прибор при этом обычно не повреждается.
Режим обозначают V с волнистой линией или ACV. Его используют для измерения напряжения в розетках и других цепях переменного тока.
Прибор настраивают на подходящий предел измерения. Если диапазон выбирают вручную, он должен быть выше ожидаемого напряжения. Для бытовой сети 230 В используют соответствующий диапазон мультиметра, например 600 или 750 В – в зависимости от модели.
Режим обозначают A. Для постоянного тока могут использоваться обозначения DCA, для переменного – ACA.
Ток измеряют последовательно: цепь размыкают и подключают мультиметр в разрыв. Красный щуп устанавливают в токовый разъем, соответствующий ожидаемому току.
Нельзя измерять ток, подключив мультиметр параллельно розетке или источнику питания. В режиме измерения тока прибор имеет низкое сопротивление, поэтому такое подключение может вызвать короткое замыкание и повредить предохранитель или мультиметр.
После измерения тока красный щуп возвращают в разъем для напряжения и сопротивления.
Для измерения тока без разрыва цепи используют токовые клещи.
Режим обозначают Ω. С его помощью проверяют резисторы, обмотки двигателей, нагревательные элементы и другие компоненты.
Измерять сопротивление можно только на обесточенной цепи. Перед замером убедитесь, что на измеряемом участке нет напряжения.
При измерении небольшого сопротивления можно сначала соединить щупы друг с другом и учесть сопротивление проводов при оценке результата. Точное значение зависит от мультиметра и щупов.
Режим обозначают значком динамика или звукового сигнала. Мультиметр подает звуковой сигнал, когда между щупами есть электрический контакт с сопротивлением ниже установленного порога.
Прозвонкой удобно проверять провода на обрыв, предохранители, кнопки и выключатели. Порог срабатывания зависит от модели мультиметра.
В зависимости от модели мультиметр может измерять дополнительные параметры и выполнять специальные проверки.
Дополнительные функции упрощают работу с мультиметром:
Категория CAT показывает, для какой электрической среды предназначен мультиметр и какие переходные перенапряжения он способен выдерживать. Рядом с обозначением CAT указывают допустимое номинальное напряжение, например CAT II 600 В или CAT III 600 В.
| Категория | Применение |
| CAT II | Розетки, бытовые приборы и переносной электроинструмент |
| CAT III | Стационарная проводка, распределительные щиты, автоматические выключатели |
| CAT IV | Ввод в здание, электросчетчики, внешние линии и другие участки до точки распределения |

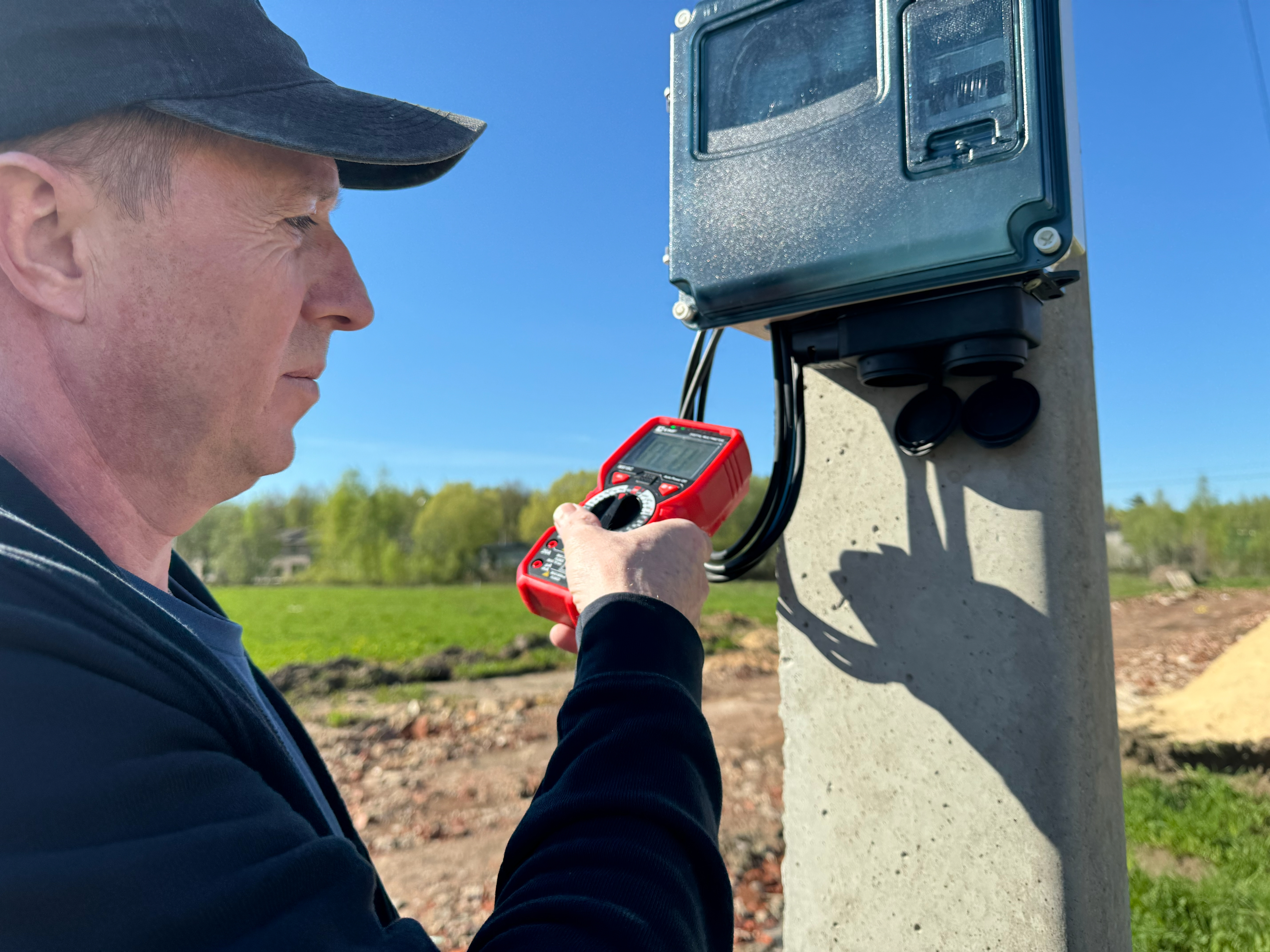

Для измерения напряжения в обычной розетке нужен мультиметр с подходящими значениями CAT и номинального напряжения. Для работы в распределительном щите требуется соответствующая категория, обычно CAT III. Мультиметр без указанной категории не используют для измерений сетевого напряжения.
Обозначение OL зависит от режима и модели. При измерении напряжения оно может указывать на перегрузку диапазона, а при измерении сопротивления – на слишком большое сопротивление или отсутствие проводимости. В таком случае проверьте выбранный режим и диапазон по инструкции к мультиметру.
Для простой проверки измерьте напряжение исправной батарейки с известным номиналом. Показание должно соответствовать ее типу и состоянию.

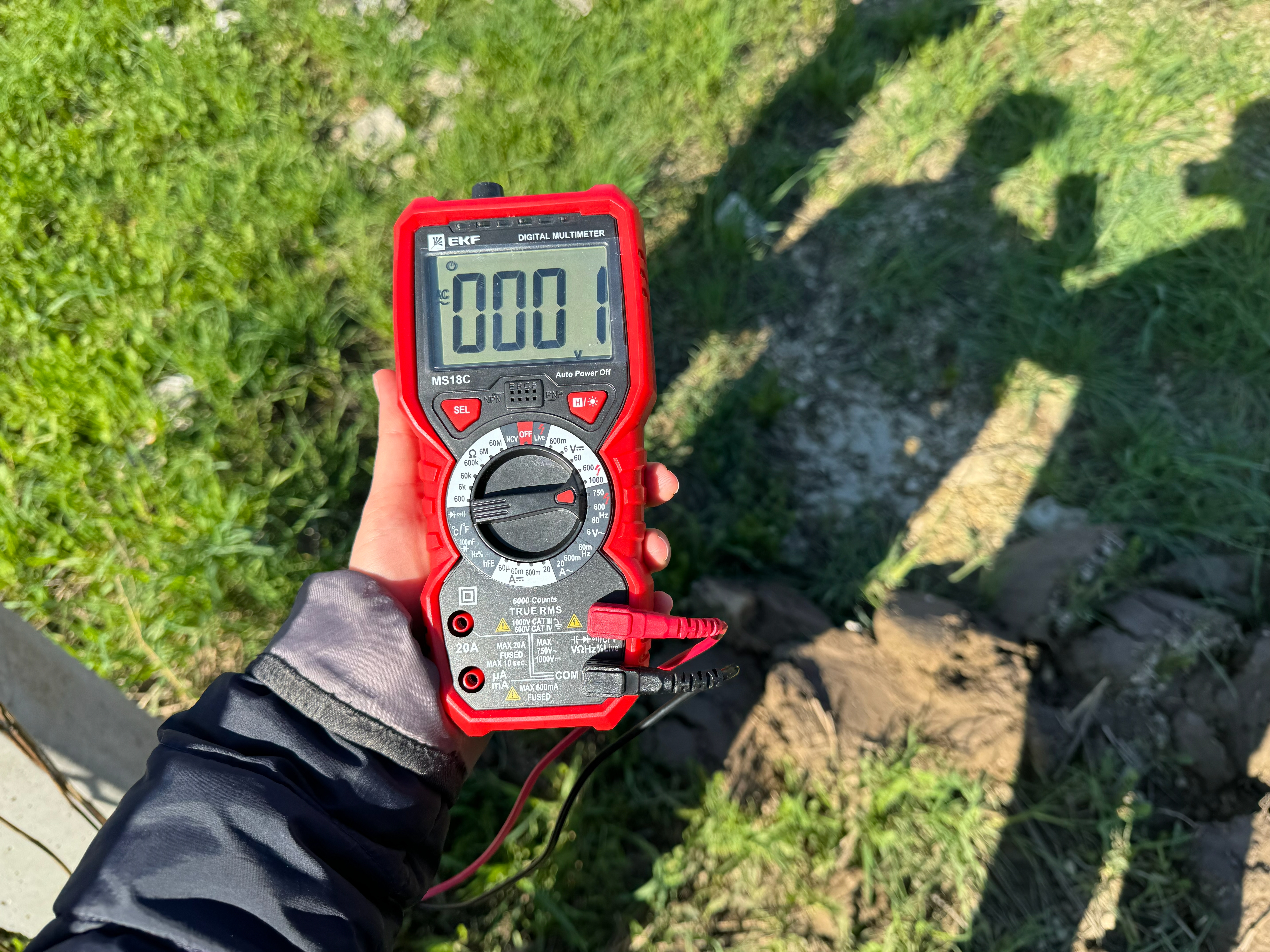

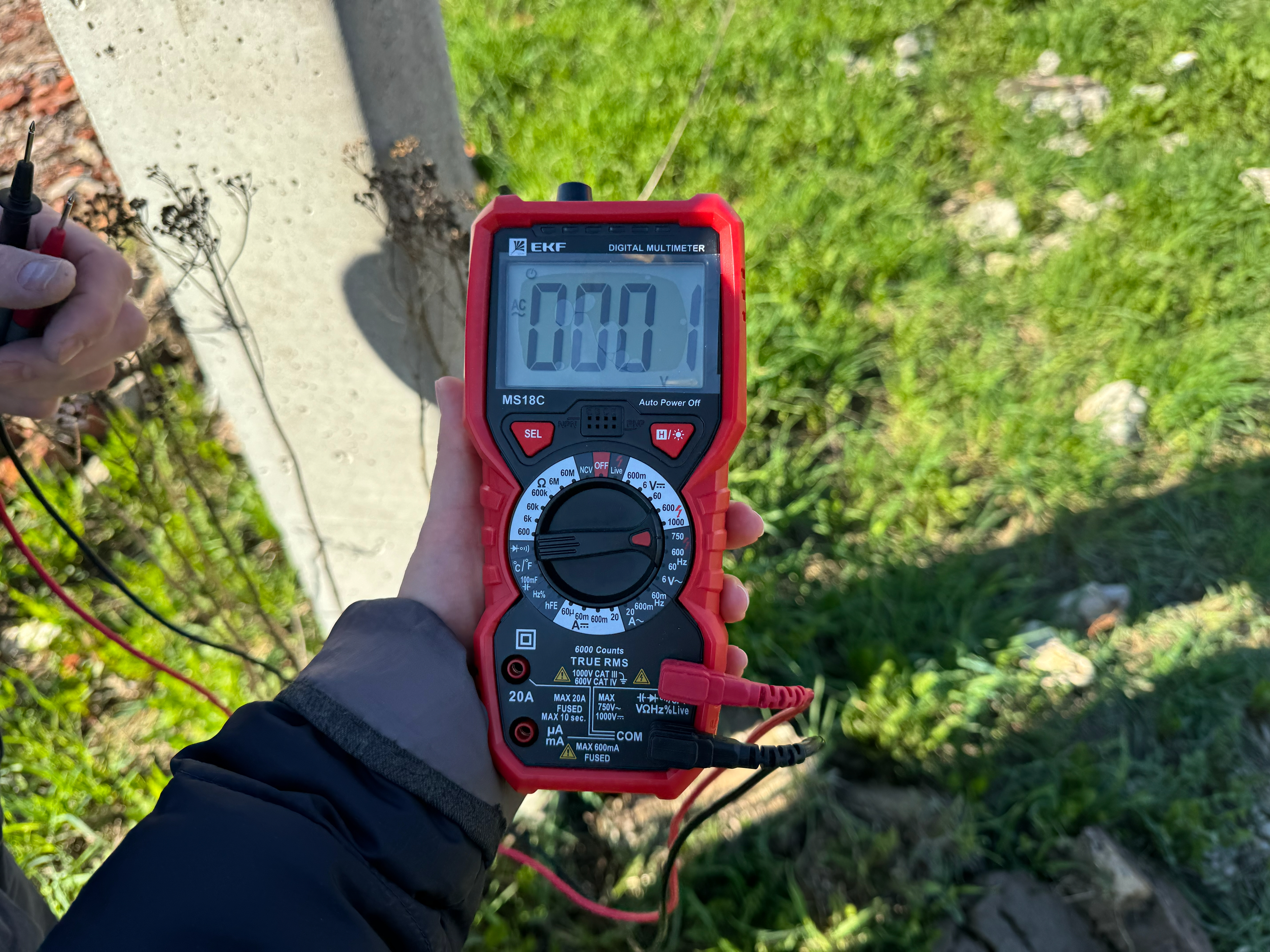

Работу режима прозвонки можно проверить, замкнув щупы между собой. При наличии звукового сигнала режим работает, а его порог срабатывания зависит от модели мультиметра.
Прозвонка позволяет быстро проверить наличие проводимости по звуковому сигналу. Измерение сопротивления используют, когда нужно получить числовое значение сопротивления.
Проверьте подключение щупов и разъем: мультиметр должен быть включен в разрыв цепи, а красный щуп – в токовый разъем. Если подключение правильное, проверьте предохранитель мультиметра и наличие тока в цепи.
Измерьте напряжение исправной батарейки с известным номиналом, а затем проверьте прозвонку, замкнув щупы между собой. Показания должны соответствовать типу и состоянию батарейки, а в режиме прозвонки при наличии проводимости должен сработать звуковой сигнал.
Нет. Измерение сопротивления выполняют только на обесточенной цепи. Перед замером отключают питание и разряжают конденсаторы, если они есть в цепи.
Цифровой мультиметр показывает результат числом, поэтому его проще считывать. Стрелочный прибор позволяет видеть направление и характер изменения показаний по движению стрелки, но требует считывания значения по шкале.
Мультиметр помогает измерять напряжение, силу тока и сопротивление, проверять целостность цепей и выполнять другие измерения в зависимости от модели. Перед каждым замером выбирают режим и предел, подключают щупы к нужным разъемам и соблюдают схему подключения: параллельно для напряжения, последовательно для тока, на обесточенной цепи для сопротивления и прозвонки.
