Если зайти на любое производство металлоконструкций, обязательно там найдется один или несколько видов данного оборудования. С его помощью сгибают, вальцуют, профилируют, нарезают, армируют металлические пруты, трубы и листовой материал. Гибочный станок – незаменимая вещь на металлообрабатывающем предприятии, на строительной площадке и в кузнечной мастерской.

Хорошо, если Вы уже знаете, что именно Вам нужно и можете самостоятельно подобрать подходящую технику. Если же сведений недостаточно, мы с удовольствием поможем, рассказав о ней.

Начать стоит с того, что как таковых гибочных станков существует несколько разновидностей, каждая из них предназначена для выполнения определенных операций. Подобрать вид станка – первое, что нужно сделать при выборе. Рассмотрим каждый более подробно.

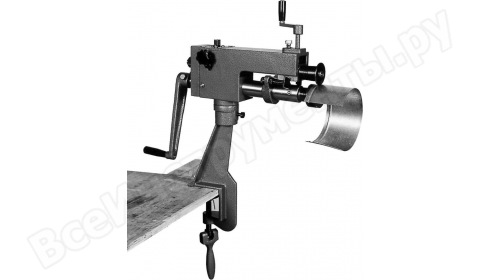

Отбортовочные станки

Они же кромкогибочные. Служат для вальцовки, гибки, армирования и профилирования листового материала. Наиболее востребовано оборудование в сфере строительства (кровельные работы) и прокладки коммуникаций (монтаж вентиляционных систем).

Отбортовочные станки, которые можно купить в нашем интернет-магазине, являются ручными (Jet RM-22N 754022, Энкор Корвет 520 27520). Они имеют компактные размеры, легко крепятся на рабочем столе при помощи струбцины. Обработка материала производится двумя валиками разного диаметра и одинакового или отзеркаленного профиля, между которыми прокатывается деталь.

Удобнее всего использовать такие устройства на стройплощадках, так как их проще транспортировать благодаря малому весу. Важную роль играет и то, что наличие сети на объекте для работы станка не обязательно.

Принцип действия. Надежно зафиксировав технику на рабочем столе, оператор с помощью одной кривошипной рукоятки настраивает станок, выставляя требующийся зазор между валиками. Далее между ними заправляется заготовка, после чего пользователь начинает поворачивать вторую (заднюю) рукоять, приводящую в движение рабочие элементы.

Совет мастера. Данный станок наиболее эффективно использовать вдвоем. Один человек крутит рукоять, а другой придерживает и направляет заготовку.

Выбор техники. Чтобы подобрать хороший отбортовочный станок, учтите максимальный вылет его консоли (расстояние от валиков до края детали). Он влияет на размер загиба, который получается. У моделей техники в нашем интернет-магазине значение данной характеристики достигает 180 мм. Важна и допустимая толщина листового материала. У нас Вы можете купить станок для листов толщиной до 1,4 мм.

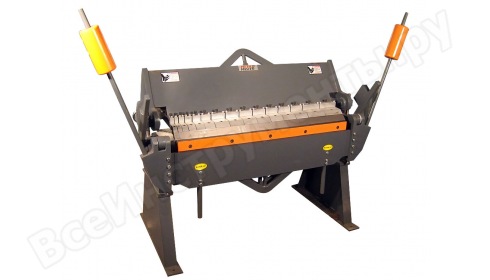

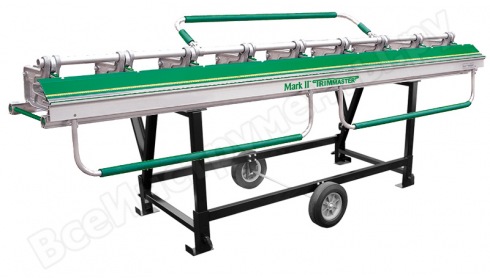

Листогибочные станки

Это высокопроизводительное оборудование, предназначенное для гибки листового материала (металла и пластика). Основная сфера применения данных станков – строительство и промышленность. С их помощью изготавливаются различные профили, планки, уголки и т.п.

Принцип действия. Чтобы обработать деталь, её закрепляют на станине специальной зажимной балкой, далее запускают гибочную траверсу, которая и осуществляет деформацию материала. Благодаря конструкции станка нагрузка распределяется равномерно, обеспечивая в свою очередь равномерность гиба и высокий результат работы.

В продаже встречаются три вида листогибов ручные, гидравлические и электрические. Наиболее доступным по стоимости и распространенным как в частных мастерских, так и на предприятиях является первый из них. Ручной станок (например, Jet BP-1650N 754118, Энкор Корвет-501 27501) - самый простой, сгибает заготовки при помощи рычажного механизма, что требует от пользователя приложить усилия, чтобы выполнить деформацию детали. Предназначен для гибки листов до 2,5 мм толщиной. Этот станок отличается небольшим весом.

Выбирая станок, обратите внимание на указанную толщину материала, с которым он может работать. Заготовки не должны превышать данного параметра. В нашем интернет-магазине можно купить листогибочный станок, способный гнуть листы от 0,5 до 2,5 мм толщиной. Учтите - значение данной характеристики для разных материалов (пластик, сталь, алюминий, медь, цинк) может различаться. Это указывается в карточке товара и в паспорте станка. Важна и длина заготовки, у нас можно купить листогиб для деформации листов до 2500 мм длиной. Последняя важная характеристика – угол изгиба, у устройств из нашего ассортимента он достигает 135°.

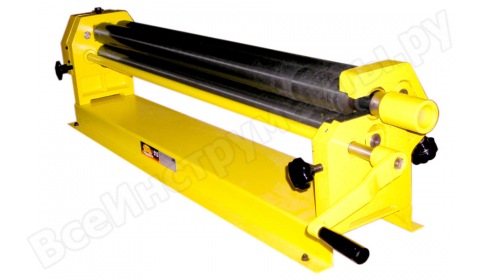

Вальцовочные станки

Данный вид станков служит для изготовления фасонных и прокатных изделий, обработки металлических листов, прутов, профиля и проволоки. Применяется для производства труб, воздуховодов, а также деталей автомобилей и различных механизмов.

В основе конструкции вальцовочного станка - прочная станина с рабочей осью и несколькими длинными вальцами (обычно 3 штуки). Для обработки пруткового материала на них предусмотрены канавки разного размера. Управление станком происходит с помощью специальных рукояток, а в некоторых моделях (METALMASTER ESR 2025) и с помощью электропривода.

Принцип работы. Простой и понятный станок, с которым справится каждый. Чтобы согнуть заготовку на таком станке, её прокатывают между вращающимися вальцами. Два передних захватывают и продвигают деталь, задний служит для регулирования радиуса гибки.

Выбор по техническим возможностям станка. Две характеристики – максимальная толщина листа и его ширина – показывают, на детали какого максимального размера станок рассчитан. Первая в зависимости от того, какой именно материал обрабатывается, может меняться. К примеру, максимальная толщина заготовки из меди, поликарбоната и стали для одного и того же устройства равняется 1,8 мм, 3 мм и 0,9 мм соответственно. Длина листов в данном случае остается общей для всех видов материала. В нашем интернет-магазине есть станки для обработки заготовок от 600 до 1300 мм шириной. Ещё одной важной характеристикой является радиус формовки. Он зависит от диаметра вальцов, может достигать 127 мм.

Трубогибы

Это станки, которые используются для холодной гибки, то есть трубу не нужно накаливать, как делают, например, при сгибании тисками.

Вид (по типу привода)		Назначение	Принцип работы	Преимущества

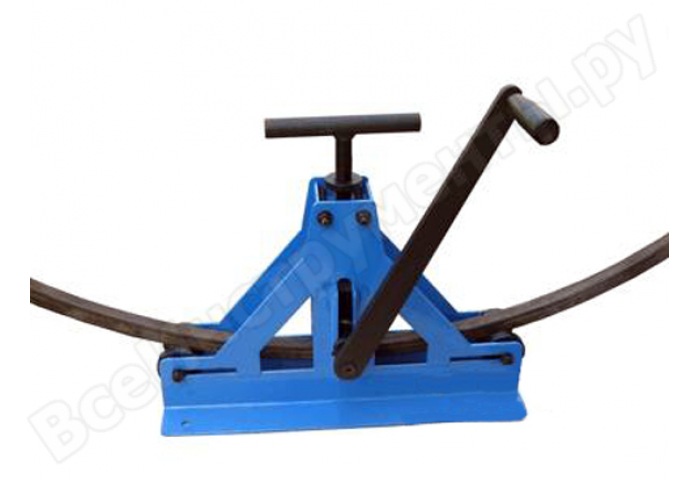

Ручной	Обычный	Для труб диаметром до 1 дюйма (25 мм) со стенками до 2 мм толщиной. Рассчитан на периодическое использование на строительных объектах, мелкосерийном производстве и в быту.	Сгибает заготовку, продавливая её методом прокатки между тремя вальцами.	Мобилен, не привязан к источнику энергии, прост в применении. Его использование не требует больших физических усилий.

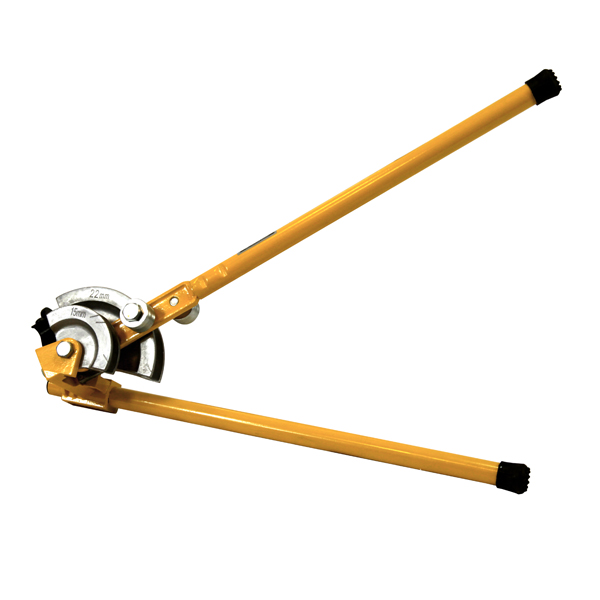

Ручной	Рычажный		Заготовка огибается вокруг оправы с помощью рычагов.	Имеет небольшой вес (1 кг) и компактные размеры, легко переносить с места на место, а также использовать на весу. Может комплектоваться несколькими насадками для гибки труб разного размера.
Гидравлический		Устройство для гибки труб толщиной 2-3 дюйма (50-75 мм) со стенками до 6 мм на угол до 90°. Чаще всего такие трубогибы применяются при монтаже водопровода, изготовления металлоконструкций (различных каркасов) и на стройплощадках.	Труба закрепляется между тремя опорами – башмаком с оправой и двумя металлическими вальцами. Далее с помощью рукояти подкачивается гидравлический насос. Это приводит в движение башмак, который продавливает трубу.	Можно переносить и применять в любом удобном месте, не требует специальных навыков использования, может работать с насадками разного размера.

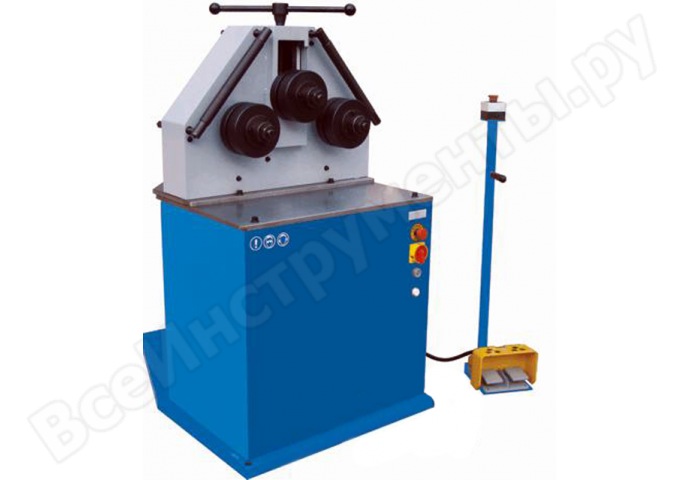

Электрический		Высокоточный стационарный станок с электроприводом для серийной гибки труб до 4 дюймов в диаметре со стенками до 6 мм толщиной. Это стационарное оборудование, которое чаще всего применяется на предприятиях.	Принцип его работы заключается в продавливании трубы на месте сгиба методом прокатки, как и в обычном ручном устройстве. Но в данном случае скорость работы значительно выше. В среднем одна заготовка сгибается таким станком за 1 минуту.	Не нужно прилагать каких-либо физических усилий, от оператора требуется лишь устанавливать/снимать заготовку и управлять работой станка с помощью педалей (в некоторых станках - кнопок) и рукояток. При установке подходящих вальцов может сгибать не только трубы, но и тавры, швеллера, уголки и профиль прямоугольного сечения.

Чтобы подобрать наиболее подходящий аппарат, кроме вида нужно также обратить внимание на характеристики заготовок, с которыми он может работать. А именно – диаметр и толщину стенок труб. В нашем интернет-магазине Вы найдете устройства, которые могут гнуть заготовки диаметром до 4 дюймов (100 мм) со стенками толщиной до 6 мм.

При выборе гидравлического или ручного рычажного трубогиба, также важна комплектация. Если планируется гибка заготовок различного диаметра, необходимо, чтобы аппарат имел насадки подходящих размеров. К примеру, Proma ROT-180К 25373215 комплектуется оправами на 3/8, 1/2, 9/16, 5/8, 3/4, 7/8 дюйма. При необходимости их можно докупать отдельно.

Использование трубогиба в сравнении с другими способами обработки деталей – это экономия сил, времени и всегда качественный результат.

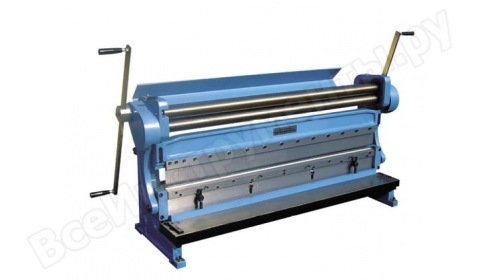

Комбинированные станки

Кроме прочих существуют универсальные или как их ещё называют - комбинированные станки (СОРОКИН 7.170, METALMASTER GBR Manual 1315). Они служат для резки, скручивания, гибки и вальцовки заготовок всех видов (профиль, пруты, листы). В конструкции такого станка, как правило, совмещено несколько узлов, например, вальцовочный и листогибочный. Такое оборудование будет особенно полезно в частной мастерской или на небольшом промышленном предприятии, так как выполняет несколько функций, но при этом занимает мало места.

Подобрать подходящий станок помогут основные технические характеристики. Толщина листового металла определяет, с какими заготовками можно будет работать. В карточке станка на сайте указано значение данного параметра для стали, обратите внимание – для обработки других материалов толщина будет отличаться (указывается в инструкции). Ширина листового металла - универсальные станки из нашего ассортимента могут обрабатывать детали до 1016 мм. Угол изгиба влияет на радиус полученного загиба, как правило, комбинированные станки могут гнуть заготовки на угол до 135°.

Выбирая гибочный станок на производство или в домашнюю мастерскую, необходимо лишь определиться - какие именно работы Вы будете проводить. Мы предлагаем купить гибочные станки только высокого качества от ведущих производителей металлообрабатывающих станков. На каждое устройство дается гарантия, поэтому Вы можете не опасаться заводского брака. Звоните нашим менеджерам по бесплатному контактному телефону и получайте оптимальные условия по доставке вашего заказа.

Яна Соколова

Эксперт ВсеИнструменты.Ру
