Индикатор часового типа: как им пользоваться и для чего он нужен

Содержание

• Что это за прибор и из чего он состоит
• Для чего нужен индикатор часового типа
• Порядок измерений

Если вы решили разобраться, что такое индикатор часового типа, устройство и принцип работы – первое, что нужно о нем знать. Прибор широко используется в различных сферах – от производств до ремонта автомобилей. Во многих случаях может заменить штангенциркуль или микрометр, значительно упростив работу. Итак, разберемся в его особенностях.

Что это за прибор и из чего он состоит

Индикатор часового типа – устройство для измерений и контроля отклонений от эталонной детали. Прибор помогает определить биения, несоответствие геометрической формы и толщины деталей. Служит для проверки качества в рамках стандартов и допусков на различных предприятиях – от автомобилестроения до частных мастерских.

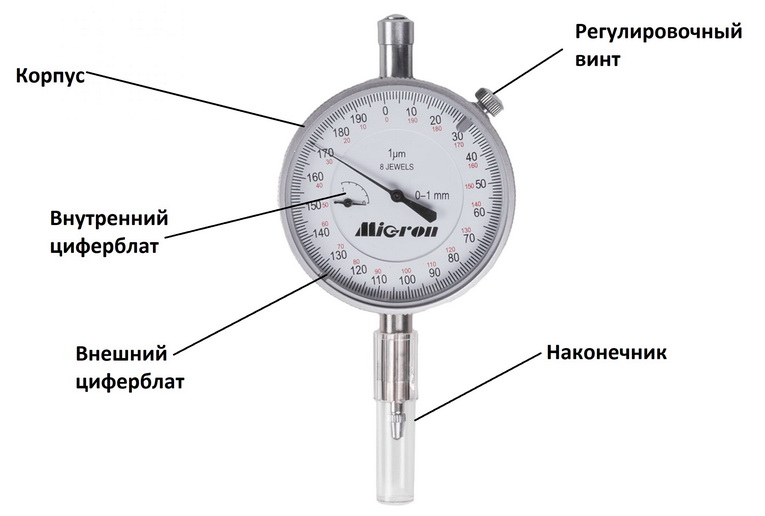

Классический индикатор часового типа представляет собой корпус с круглым циферблатом – есть внешняя и внутренняя шкала. Внутри размещен рабочий механизм, состоящий из реечно-зубчатой и шестеренчатой передачи. На конце стержня в оправе закреплен твердосплавный шарик, который касается проверяемой детали. Измерительное усилие на стержне создает возвратная пружина. От стержня при контакте с деталью возвратно-поступательное движение преобразуется во вращательное – это легко определить по движению стрелки. Также в механизм встроена пружина, которая предотвращает люфт шестеренок.

Чаще всего у индикаторов используется шкала с ценой деления в 0,01 мм. Один оборот стрелки по внешней шкале – это ход наконечника в 1 мм. Малый циферблат нужен для отображения количества полных оборотов большой стрелки. То есть полный ход большой стрелки показывает отклонение на 1 мм, полный ход малой – на 10 мм.

Мы описали строение индикаторной головки, т.е. измерительной части. На практике она должна использоваться в составе фиксирующего механизма. Это может быть стойка, штатив или держатель. Некоторые индикаторы поставляются в комплекте со стойкой, к некоторым их подбирают отдельно. Нередко индикаторная головка используется в качестве сменной насадки у нутромера.

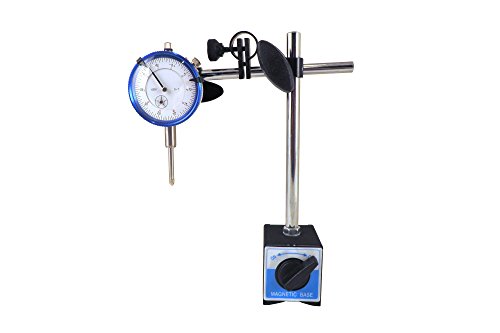

Опора придает дополнительную жесткость, поэтому без нее индикаторы не используют. Очень удобны, к примеру, подставки с магнитным основанием – их можно закреплять на горизонтальных, вертикальных или наклонных поверхностях для позиционирования измерительного устройства.

Для чего нужен индикатор часового типа

При изготовлении деталей всегда есть отклонения от эталонных размеров. Они неизбежны при обработке даже на самых современных станках. Но отклонения должны быть в пределах установленных допусков. Когда детали в составе механизма взаимодействуют друг с другом, отклонения сопрягаемых поверхностей должны находиться в допустимых пределах. Именно индикатор часового типа предназначен для проверки деталей по эталонному образцу. В отличие от других средств измерений он позволяет ускорить серийную проверку. У некоторых моделей на циферблате есть флажки, которыми можно помечать деление шкалы для допустимого отклонения.

С другими приборами приходится запоминать или записывать эталонное значение и регулировать положение губок рабочей части – это приводит к потере драгоценного времени. С индикатором этого делать не нужно – просто установите деталь под индикатор и перемещайте так, чтобы стержень прошел по всей поверхности, отслеживая отклонения на циферблате.

Вот несколько примеров использования индикатора

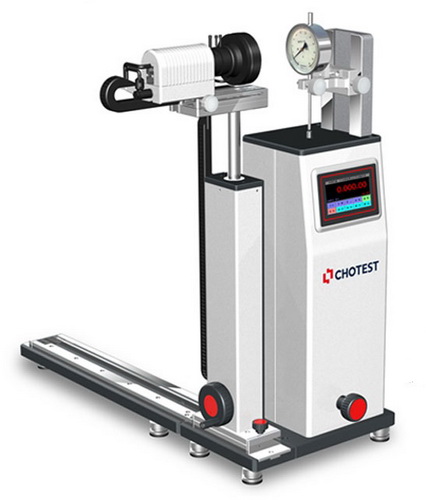

• В лабораториях в составе тестовых стендов для проверки изделий
• На производстве как при настройке станков, так и при контроле обработки деталей
• В конструкторских бюро для измерения образцов и прототипов
• В монтажных работах при установке технически сложного оборудования

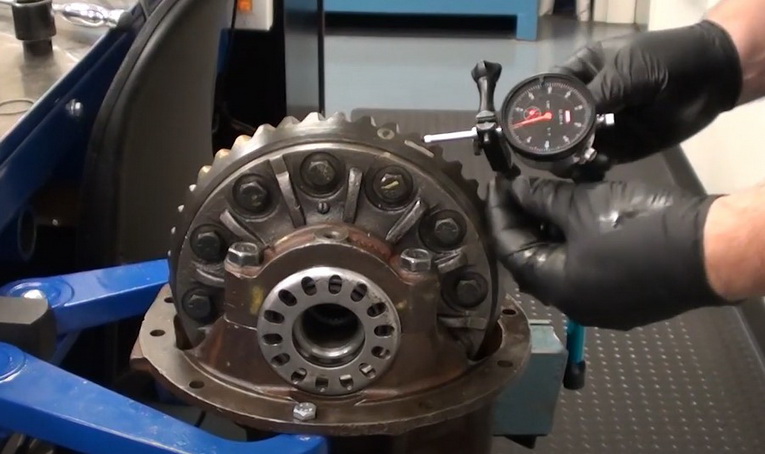

• В машиностроении и авторемонте для проверки биения ступиц и тормозных дисков, регулировки редуктора
• В частных мастерских при выточке и проверке деталей

Порядок измерений

Если вы решили купить индикатор часового типа, как пользоваться – вам подскажет инструкция. Для каждой модели есть свои нюансы, описанные производителем. Мы постарались дать общий принцип применения в контрольно-измерительных процессах при сравнении детали с эталонным образцом.

Сначала прибор проходит калибровку на эталонном образце – нужно выставить шкалу в ноль. Для этого закрепите его на стойке и опускайте на деталь так, чтобы стержень имел полный контакт с деталью. Затем вращайте ободок, чтобы стрелка встала на ноль на шкале.

После калибровки поместите проверяемую деталь под стержень и прижмите его до полного контакта.

В зафиксированном положении считайте показатели по шкале. На большой шкале показаны сотые доли миллиметра – они и обозначают отклонения от нуля, т.е. от эталонного образца. Если отклонение слишком большое, стрелка может сделать несколько оборотов. Их количество будет зафиксировано на малом циферблате. Полученные значения сравнивают с допустимой погрешностью.

На заметку

• Для поддержания точности прибора необходимо регулярно проводить поверку по регламенту.
• После каждого использования протирайте корпус и контактные части сухой мягкой тканью.
• Храните индикатор при плюсовой температуре, указанной в инструкции производителя.
• Не допускайте загрязнения прибора и попадания твердых частиц внутрь, чтобы не нарушить его точность.
