Длительное отключение электричества лишает дом привычного питания: перестают работать освещение, насосы, отопительное оборудование и бытовая техника. В такой ситуации дизельный генератор может временно заменить внешнюю электросеть, но для этого его нужно правильно подключить. Сначала рассчитывают мощность нагрузки, затем выбирают способ переключения между сетью и генератором и организуют заземление. Ошибка на любом этапе может привести к перегрузке генератора, повреждению техники или поражению электрическим током.
Ниже разберем порядок подключения по шагам – от расчета мощности до запуска генератора под нагрузкой.
Мощность генератора выбирают по максимальной нагрузке, которую он должен выдержать одновременно. Для этого складывают рабочую мощность всех приборов и учитывают пусковой ток оборудования с электродвигателями – холодильника, насоса, компрессора. В момент запуска такие приборы могут кратковременно потреблять в 2 – 3 раза больше номинальной мощности. Например, насос с рабочей мощностью 800 Вт при запуске может потребовать около 2 кВт.
Чтобы генератор не перегружался при включении мощных потребителей, к расчетной нагрузке закладывают запас 20 – 30%. При этом важно учитывать не только общую мощность, но и возможность одновременного запуска нескольких приборов.
Для дома с холодильником, освещением и роутером обычно достаточно генератора на 3 – 5 кВт. Если к ним добавляются насос отопления, электроинструмент или другие мощные потребители, стоит рассматривать модели на 6 – 8 кВт и выше. Точную мощность определяют по суммарной рабочей нагрузке и пусковым токам оборудования.
Самый простой способ подключить дизельный генератор к домашней сети – установить переключатель нагрузки или рубильник с двумя положениями: «сеть» и «генератор». Такое устройство не позволяет одновременно соединить генератор с внешней сетью. Это важно для безопасности: при подаче напряжения от генератора оно не должно попасть в отключенную внешнюю линию, где могут работать ремонтные бригады.
Переключатель устанавливают после вводного автомата, перед распределительным щитом дома. При отключении электричества сначала отключают ввод, переводят переключатель в положение «генератор», запускают дизельную электростанцию и только после этого подают питание на нужные группы потребителей.
Ручная схема стоит дешевле автоматической, но требует постоянного контроля: при отключении сети кто-то должен вручную запустить генератор и переключить питание, а после восстановления электроснабжения – выполнить обратную последовательность.

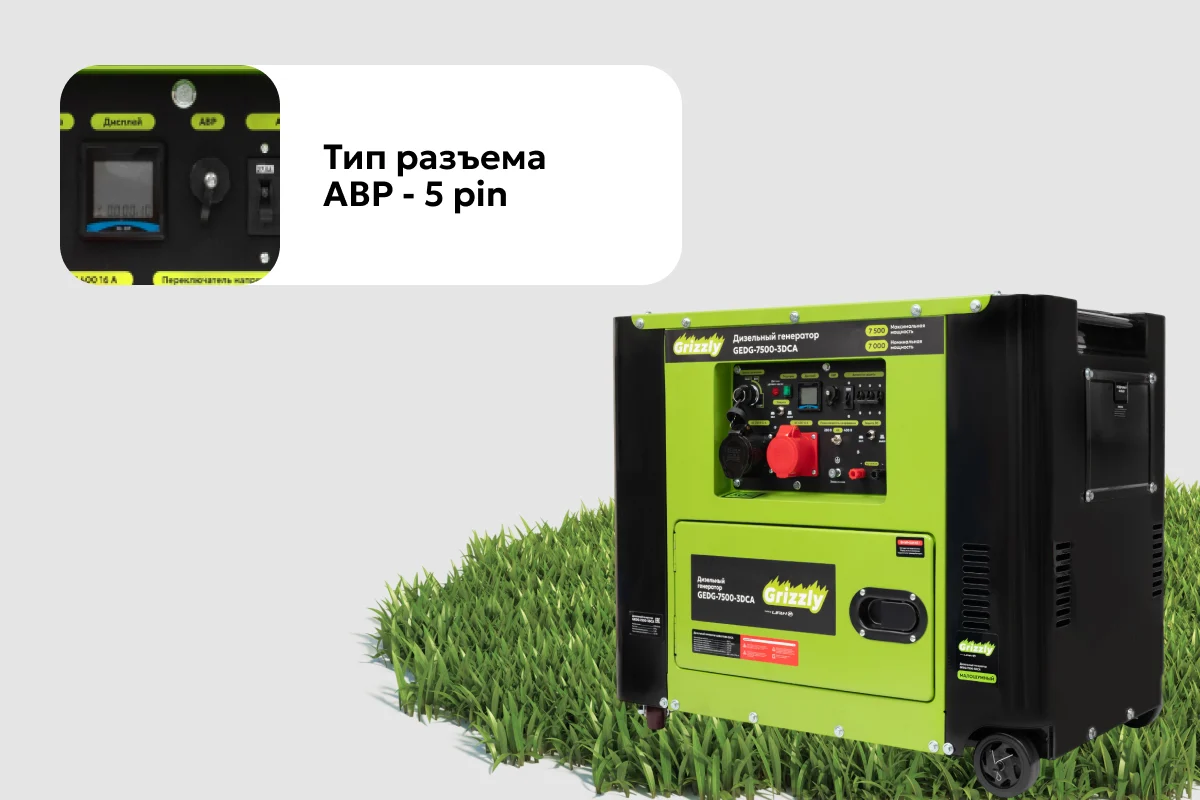

Автоматический ввод резерва (АВР) постоянно контролирует напряжение внешней сети. При отключении электричества система дает команду на запуск дизельного генератора. После выхода двигателя на рабочий режим АВР переключает нагрузку на резервный источник. Вся последовательность обычно занимает около 10 – 15 секунд, но точное время зависит от генератора и настроек системы.
Когда напряжение во внешней сети восстанавливается, АВР возвращает нагрузку на сеть и после этого останавливает генератор. Владелец не участвует в переключении, поэтому такая схема подходит для дома, где важно быстро восстановить питание котла, насосов, систем безопасности и другого оборудования.
АВР стоит дороже ручного переключателя и требует совместимости с генератором и правильного подбора коммутационного оборудования по мощности и току нагрузки.

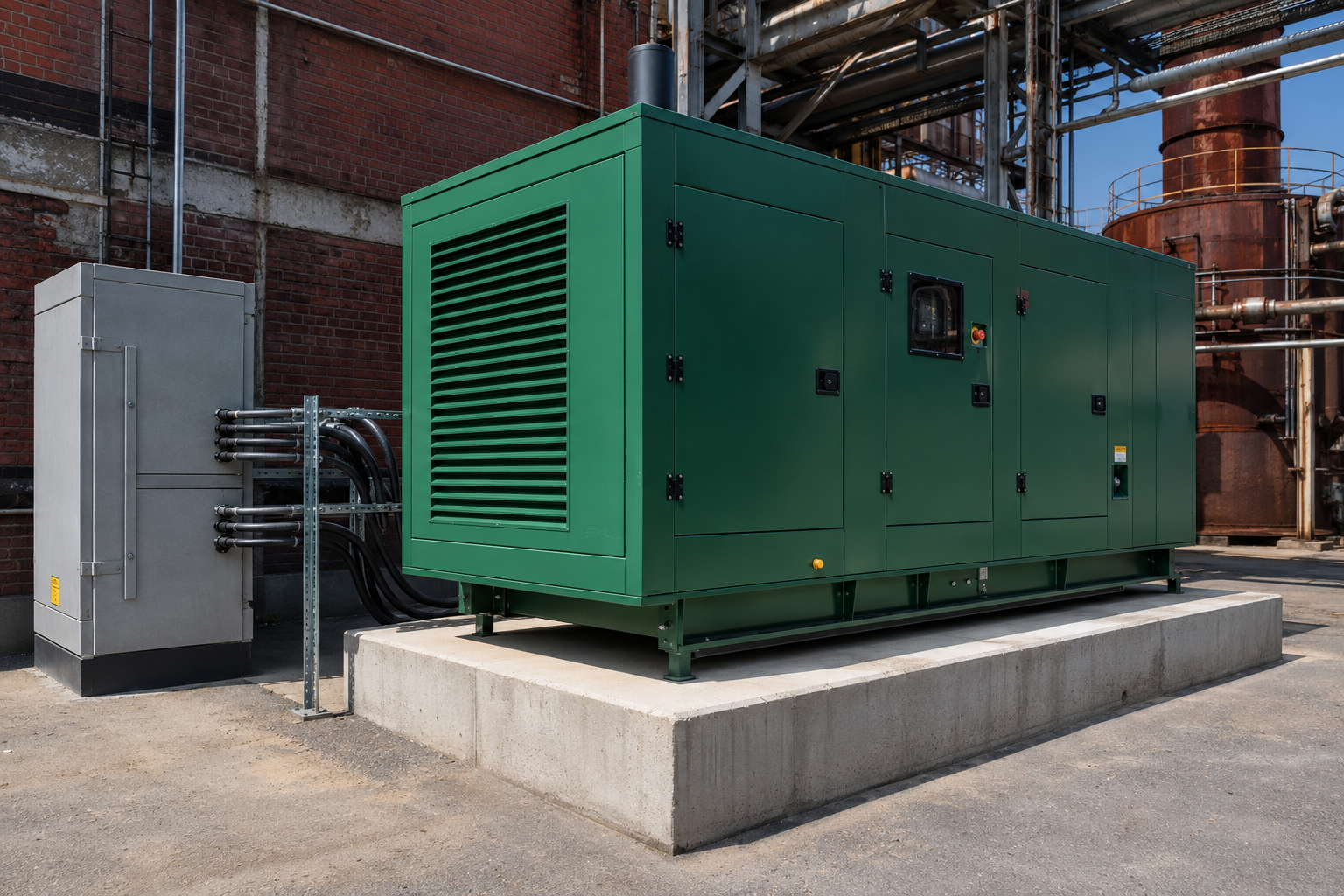

Дизельный генератор устанавливают на ровной устойчивой площадке вне дома, в месте с хорошей вентиляцией и защитой от осадков. Подойдет навес или специальный шумозащитный бокс, если он обеспечивает свободный приток воздуха и отвод выхлопных газов. Генератор нельзя размещать рядом с окнами, дверями и вентиляционными отверстиями: выхлоп может попасть в дом.
Безопасное расстояние до здания и других объектов определяют по инструкции конкретной модели. Важно также оставить достаточно места вокруг агрегата для охлаждения, обслуживания и заправки.

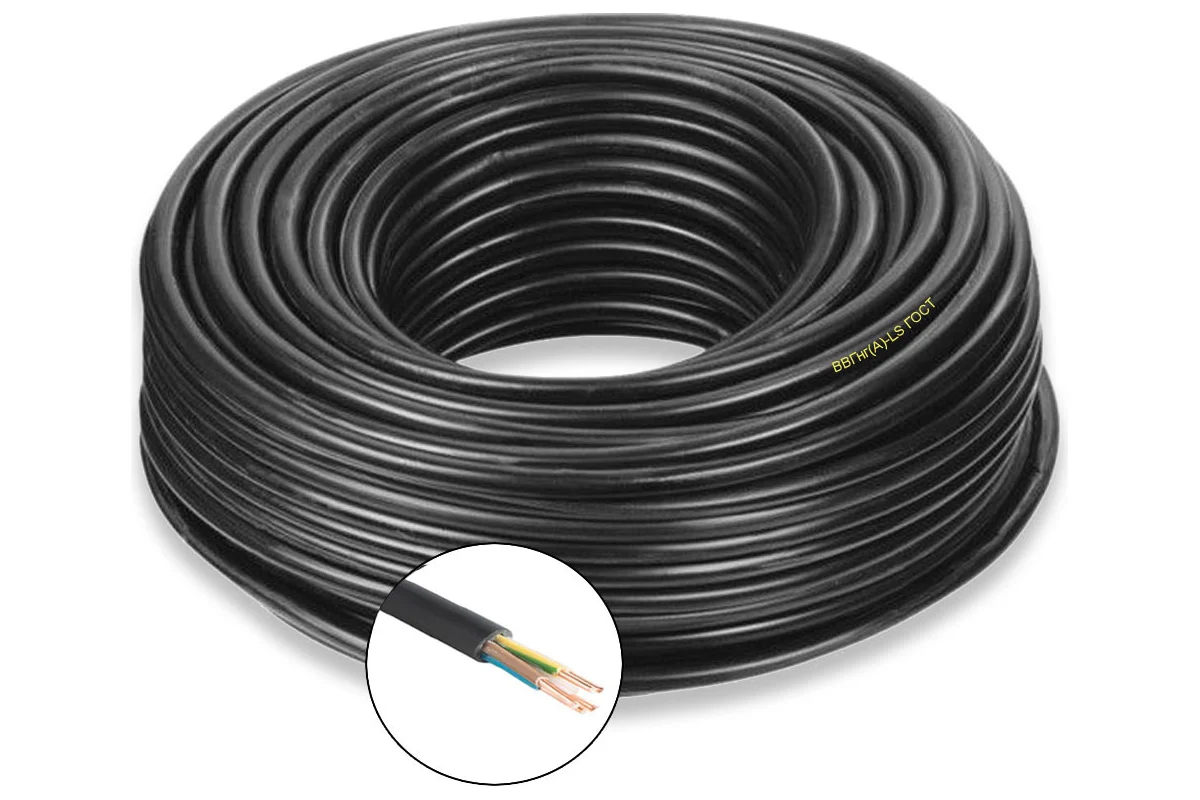

Кабель от генератора до распределительного щита подбирают по максимальному току нагрузки, длине линии, способу прокладки и условиям эксплуатации. Сечение должно соответствовать мощности генератора и не допускать перегрева кабеля. Для наружной прокладки используют кабель и защиту, рассчитанные на эксплуатацию на улице; при необходимости его прокладывают в защитной трубе или гофре.
Для генератора мощностью 5 кВт с током нагрузки около 22 А может потребоваться медный кабель сечением 4 мм². Если линия длинная или кабель прокладывают в условиях, ухудшающих охлаждение, сечение увеличивают. Для наружной прокладки используют кабель, рассчитанный на работу вне помещения, и защищают его от механических повреждений.
Генератор подключают к системе заземления в соответствии со схемой установки. Защитный проводник соединяют с корпусом агрегата и системой защитного заземления дома. Параметры заземления определяют по требованиям к электроустановке и местным нормам – одного универсального значения для всех схем нет.
Перед запуском проверяют надежность всех соединений, соответствие коммутационной аппаратуры нагрузке и правильность подключения защитного проводника.
Подключение генератора к домашнему распределительному щиту и работы с вводным оборудованием должен выполнять квалифицированный электрик. Самостоятельное подключение к существующей электросети без понимания схемы может создать опасное напряжение на отключенной линии и привести к поражению электрическим током.

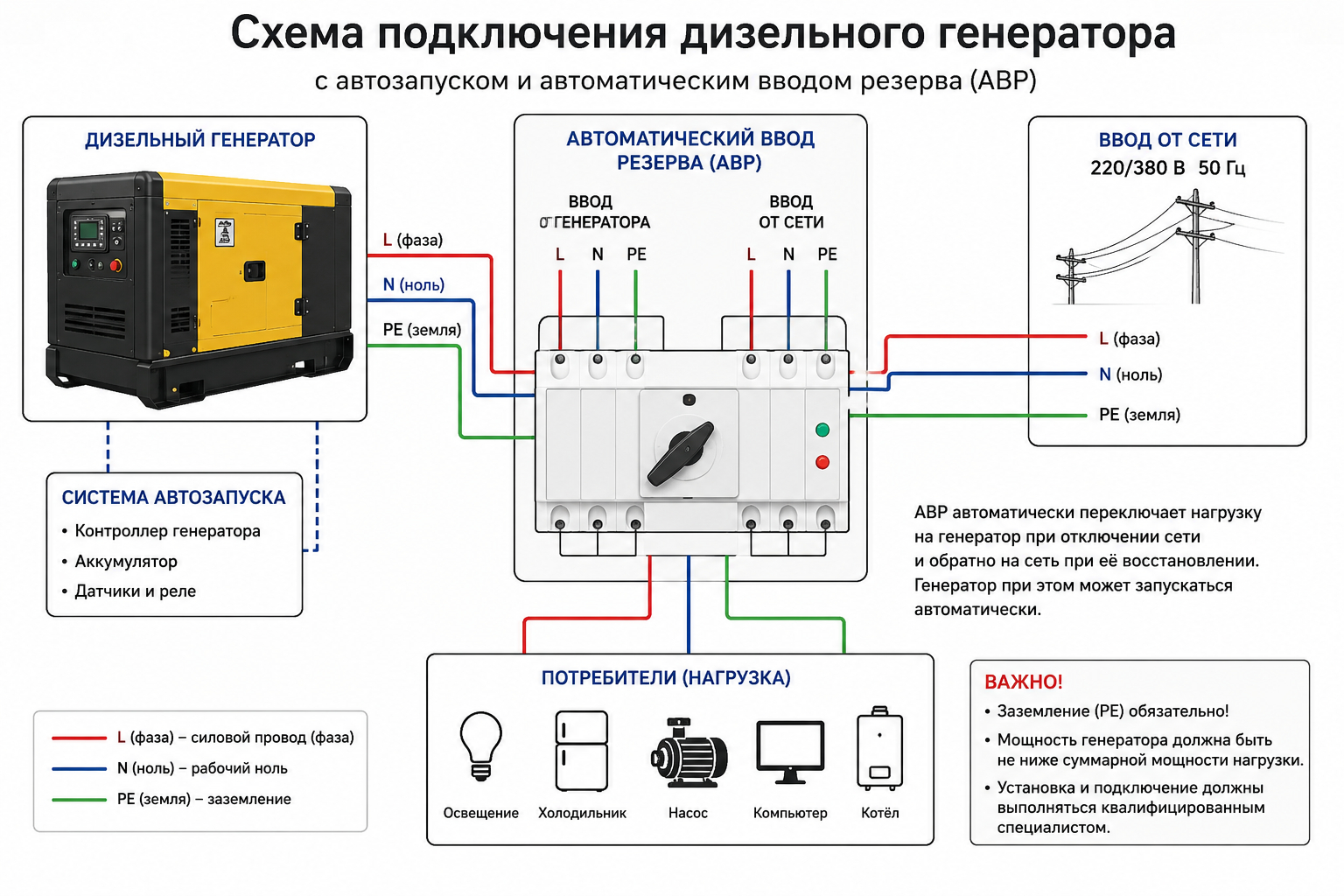

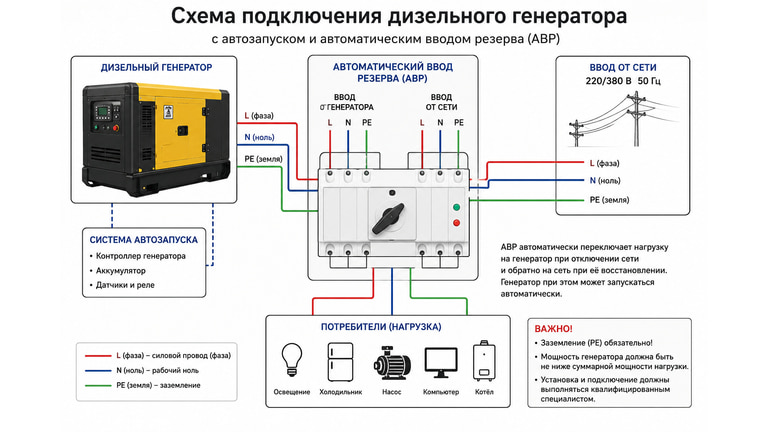

Схема зависит от того, используется ручной переключатель или автоматический ввод резерва, но основные этапы одинаковы.
Подключение выполняют на обесточенной установке, а работы с домашним распределительным щитом доверяют квалифицированному электрику.
После восстановления внешнего электроснабжения нагрузку переводят обратно на сеть и останавливают генератор в порядке, указанном производителем.
Чтобы генератор был готов к аварийному запуску, его периодически проверяют: контролируют уровень топлива и масла, состояние аккумулятора, соединений и проводят пробный запуск в соответствии с регламентом производителя.
Подключение через обычную розетку. Если подключить генератор к домашней сети через розетку без переключателя, напряжение может попасть во внешнюю электросеть. Это создает опасность для людей, которые работают на отключенной линии.
Недостаточная мощность генератора. Если рабочая нагрузка близка к номинальной мощности установки, пусковые токи холодильника, насоса или другого оборудования могут вызвать перегрузку и срабатывание защиты.
Отсутствие защитного заземления. При повреждении изоляции металлический корпус оборудования может оказаться под напряжением, что повышает риск поражения электрическим током.
Кабель недостаточного сечения. Слишком тонкий кабель перегревается при длительной нагрузке. Сечение выбирают с учетом тока, длины линии и способа прокладки.
Редкие проверки генератора. Если оборудование долго не запускать, могут разрядиться аккумулятор, ухудшиться состояние топлива и появиться другие проблемы, из-за которых генератор не запустится в нужный момент. Периодический запуск и обслуживание по регламенту помогают поддерживать установку в рабочем состоянии.
Можно ли подключить генератор через обычный удлинитель?
Да, генератор можно использовать через удлинитель для питания отдельных приборов, если мощность нагрузки не превышает допустимую для генератора и кабеля. Сечение и длина удлинителя должны соответствовать току нагрузки.
Для питания всего дома такой способ не используют. Подключать генератор к домашней сети через розетку нельзя: это не обеспечивает безопасного переключения между внешней сетью и генератором и может привести к подаче напряжения во внешнюю линию. Для дома используют переключатель нагрузки или систему АВР.
Нужен ли электрик для подключения ручного переключателя?
Да. Установка переключателя требует вмешательства в распределительный щит и правильного разделения внешней сети и генератора. Электрик подбирает переключатель по току нагрузки, выполняет подключение и проверяет защитное заземление. Ошибка в схеме может привести к короткому замыканию, повреждению генератора и бытовой техники или появлению опасного напряжения на отключенной линии.
Сколько стоит автоматический ввод резерва по сравнению с ручной схемой?
АВР обходится дороже ручного переключателя: помимо самого устройства нужен щит автоматики и монтаж с учетом мощности генератора и нагрузки дома. Зато система автоматически переключает питание при отключении внешней сети и возвращает его обратно после восстановления электроснабжения. Ручная схема дешевле, но при каждом отключении требует присутствия человека для запуска генератора и переключения нагрузки.
Как часто нужно запускать генератор для профилактики?
Раз в 1 – 2 месяца, под небольшой нагрузкой, на 15 – 20 минут. Это поддерживает дизель, аккумулятор и топливную систему в рабочем состоянии.
Что будет, если подключить оборудование без разрыва сети?
Генератор начнет подавать напряжение во внешнюю сеть. Это создает опасность для электромонтеров, работающих на линии, и может привести к перегрузке генератора. Для безопасного подключения используют переключатель нагрузки или АВР.
Какое сечение провода нужно для установки мощностью 5 кВт?
Медный кабель сечением от 4 кв.мм, при большей длине трассы – 6 кв.мм, чтобы избежать падения напряжения и перегрева проводки.
