Газовый котел имеет сложную электронную систему управления. Неправильное подключение к нему ИБП может вызвать замыкание в сети или вывести из строя оба устройства. Чтобы исключить ошибки и дополнительные траты на ремонт оборудования, мы пошагово расскажем, как подключить источник бесперебойного питания к газовому котлу своими руками.

Требования к установке ИБП в помещении

Оптимальная температура в помещении, где установлен ИБП, должна быть в пределах от +18 до +25 °С. Если она опускается ниже, то продолжительность автономной работы АКБ снижается. Высокая температура может вызвать перегрев батареи и выход ее из строя.
Рекомендуется устанавливать ИБП вдали от раковин, стиральных машин, ванных, душевых кабин. Повышенный уровень влажности может привести к коррозии металлических элементов источника бесперебойного питания, а в дальнейшем – к короткому замыканию.
Нельзя устанавливать ИБП в сильно запыленных помещениях: мастерских, подвалах, гаражах. Пыль оседает на электронике устройства и ухудшает работу системы охлаждения. Это приводит к перегреву АКБ и выходу из строя всего ИБП.
Обязательно подключать ИБП к заземлению. Можно на розетку или на шину «земля», идущую напрямую от котла.
Рекомендуется устанавливать ИБП на подставку, которая будет выполнять дополнительную функцию теплоизолятора. Она защитит напольное покрытие от перегрева и деформации, а ИБП – от влаги, которая может появиться на полу в случае протечки котла или сантехники.
Нужно принять во внимание, что суммарная мощность источника бесперебойного питания должна быть на 30% выше, чем суммарная мощность приборов, которые к нему подключаются.

Правила безопасности при использовании ИБП

Газовый котел нельзя одновременно подключать к сети переменного тока и к ИБП. Правильно подключить к сети ИБП, а от него уже направлять питание на котел и насосы.
Нельзя накрывать ИБП любыми материалами или размещать на нем какие-то предметы. Это ухудшает вентиляцию и ведет к перегреву устройства.
Нельзя подключать к ИБП другие потребители, если их совокупная потребляемая мощность превышает 70% от имеющейся в ИБП.
Нельзя менять полярность подключения аккумуляторной батареи.
Ремонтировать и обслуживать ИБП можно только после его отключения от сети переменного тока.

Главная ошибка при подключении ИБП

Часто ИБП подключают к сети переменного тока, не разрывая с ним нейтраль. Когда наступает время диагностики, выясняется, что устройство выдает ошибку «использована общая шина нейтрали». Объяснить ее можно только тем, что все провода нейтрали были соединены с другими потребителями: насосами, самим бесперебойником, котлом. Как результат – ИБП работает некорректно, неожиданно отключается или постоянно выдает ошибки. Нужно подключать ИБП, разрывая нейтраль с источником питания, потому что оборудование генерирует собственную разницу потенциалов.

Пошаговая инструкция по подключению ИБП к газовому котлу

Внимательно изучите инструкцию производителя к источнику бесперебойного питания. Это поможет избежать грубых ошибок при выборе места размещения, установке ИБП, эксплуатации и обслуживании.
Установите ИБП туда, где он будет стоять всегда.
Выключите инвертор.
В комплекте с ИБП идут провода. Красный провод соедините с плюсовой клеммой аккумулятора, черный – с минусовой. Существуют ИБП, на которых есть защита от переполюсовки. Чтобы сразу не вывести из строя устройство, внимательно проверяйте полярность.
Проверьте плотность прилегания контактов. Допустимым считается появление небольшой искры.
Подключите ИБП к сети переменного тока – воткните вилку устройства в розетку. Вы увидите, как засветился дисплей, и услышите, что заработал вентилятор внутри корпуса.
Включите ИБП, нажав на кнопку старта, расположенную на панели – на корпусе устройства.

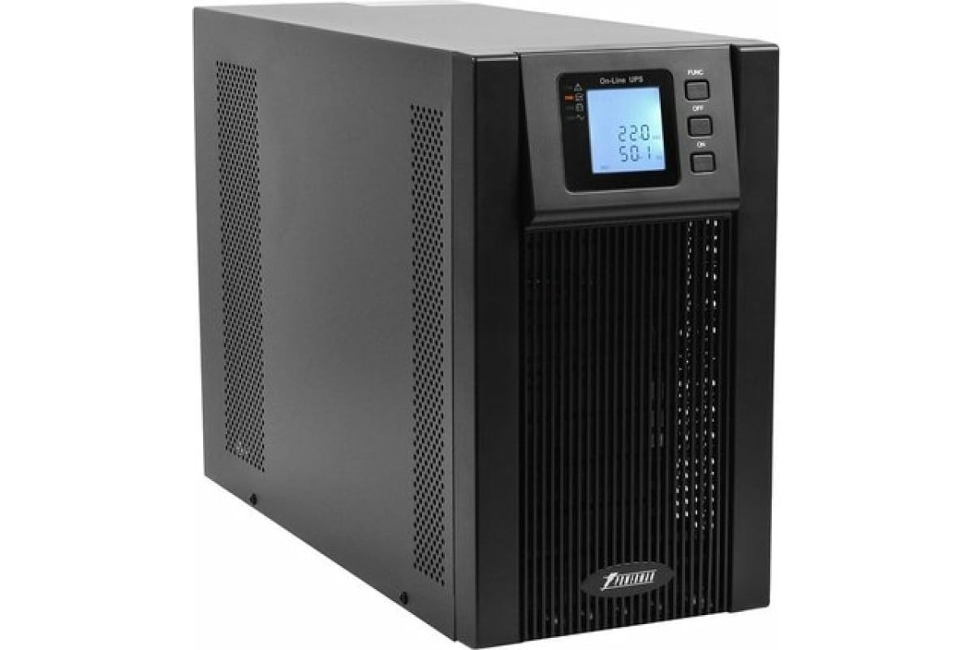

На дисплее бесперебойника должно высвечиваться выходное напряжение – 220 В и частота – 50 Гц. Если показатели другие, то с помощью кнопок на панели управления можно выставить те, которые нужны. Для каждого прибора принцип корректировки показателей свой, его указывают в инструкции по эксплуатации.
Отключите ИБП от розетки. Убедитесь, что на дисплее высвечивается показатель 220 В.
Включите ИБП в розетку и теперь подключите к нему розетку от котла.

Проверка правильности подключения

Зажгите газ в котле.
Следите за тем, чтобы горелка не выключалась на протяжении 5 минут.
Если горелка не отключилась, оставьте систему в рабочем состоянии и пользуйтесь ей. Если отключилась, выньте вилку от котла из ИБП, переверните на 180° и вставьте на место. Снова проверьте работу системы.

Проверка работы котла от ИБП при аварийном отключении электричества

Выключите входной автомат в доме.
Понаблюдайте за работой газовой горелки – она не должна погаснуть.
Если горелка погасла, проверьте заземление ИБП и газового котла.

Если на лето вам нужно отключить газовый котел, выключите ИБП – извлеките его вилку из розетки. Не менее 1 раза в 3 месяца подключайте ИБП к сети переменного тока на сутки. Это позволит продлить срок службы АКБ.

Надеемся, что наша инструкция помогла вам самостоятельно подключить ИБП к газовому котлу в доме. Переходите в рубрику, чтобы выбрать подходящий к вашим требованиям бесперебойник.
