Импульсное реле позволяет управлять освещением с одной или нескольких точек через кнопки без фиксации, без сложной проводки и дополнительных выключателей.
Разобрались, как оно работает, какие схемы подключения бывают и как смонтировать реле без ошибок.

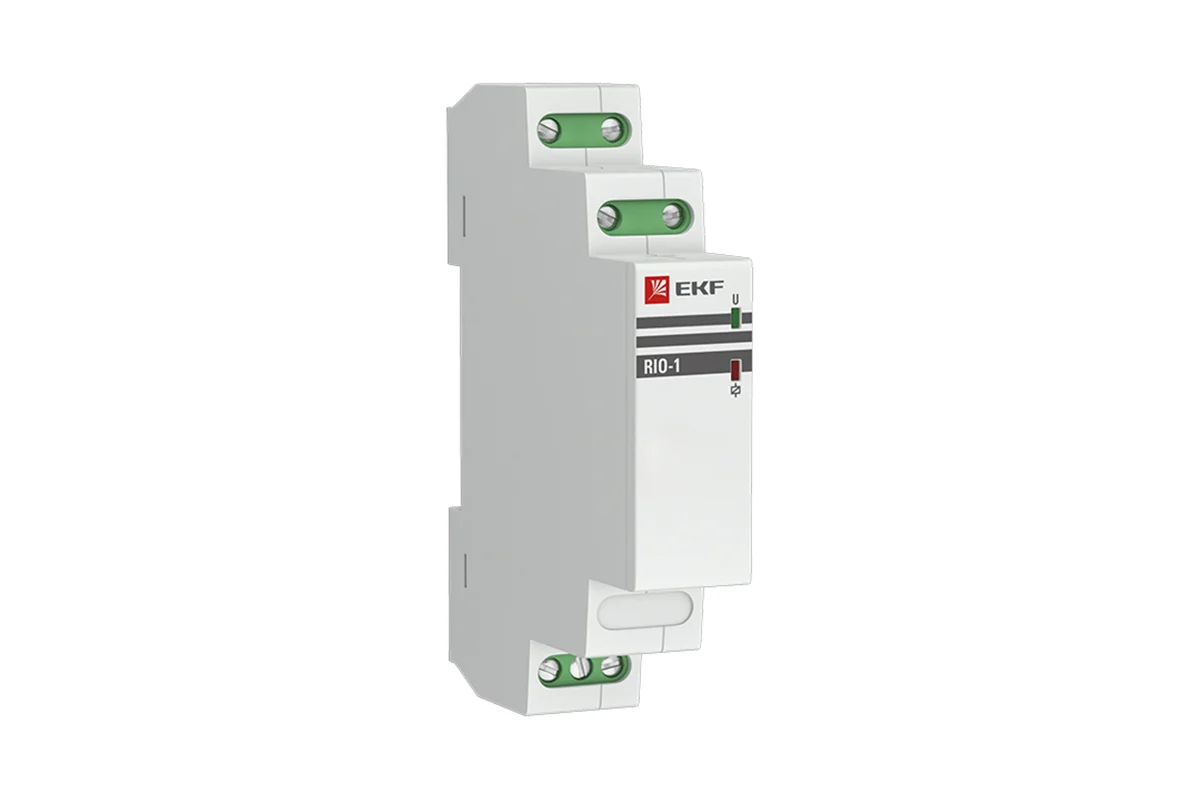

Импульсное реле – это коммутационное устройство, которое включает и выключает нагрузку по кратковременному сигналу от кнопки без фиксации. При каждом нажатии кнопки реле меняет свое состояние: если освещение было выключено – включает его, если включено – отключает.

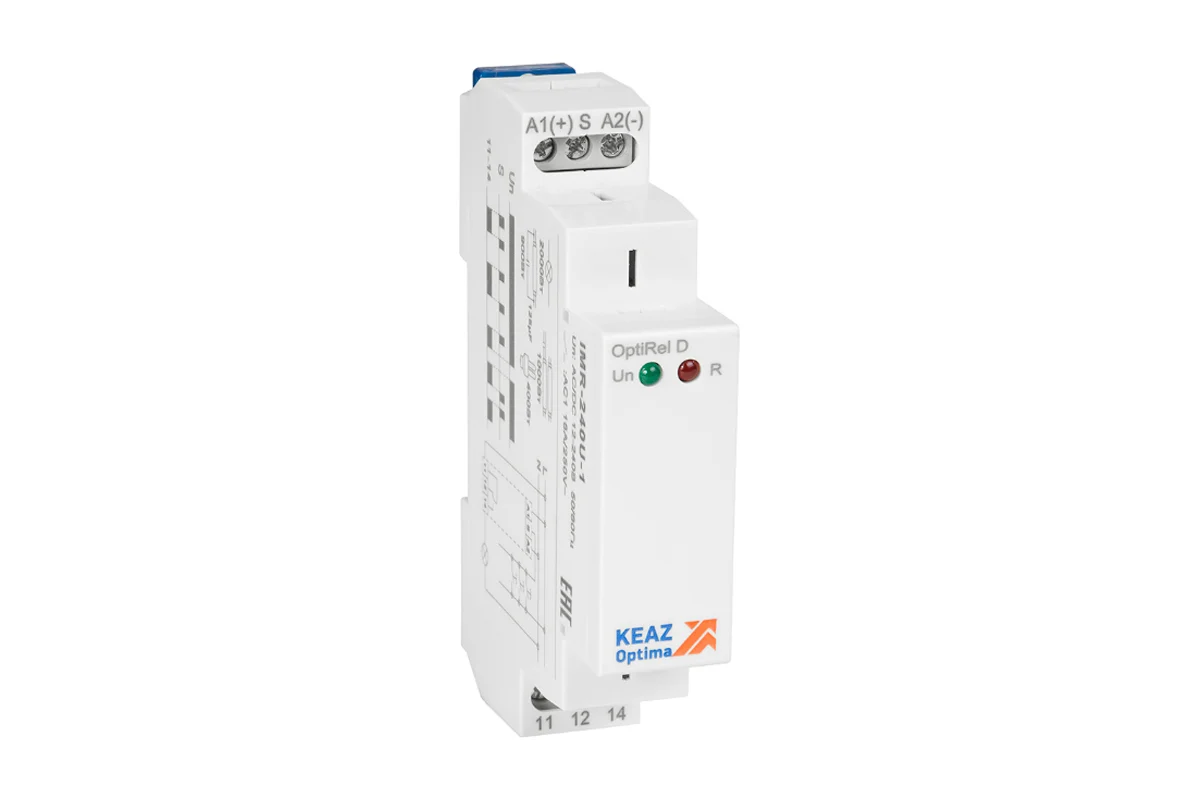

Для работы импульсному реле требуется питание цепи управления и подключение силовой цепи, через которую подается напряжение на нагрузку. Само реле обычно устанавливают в распределительном щите на DIN-рейку, а кнопки управления размещают в удобных местах помещения.
К преимуществам импульсных реле относятся простая организация управления освещением из нескольких точек, сокращение количества проводов по сравнению с проходными выключателями и длительный срок службы. При этом импульсное реле не заменяет автоматический выключатель и не защищает электрическую цепь от перегрузок и короткого замыкания, поэтому его используют совместно с устройствами защиты. При выборе модели рекомендуется предусмотреть запас по току нагрузки 20 – 30% относительно расчетного значения.

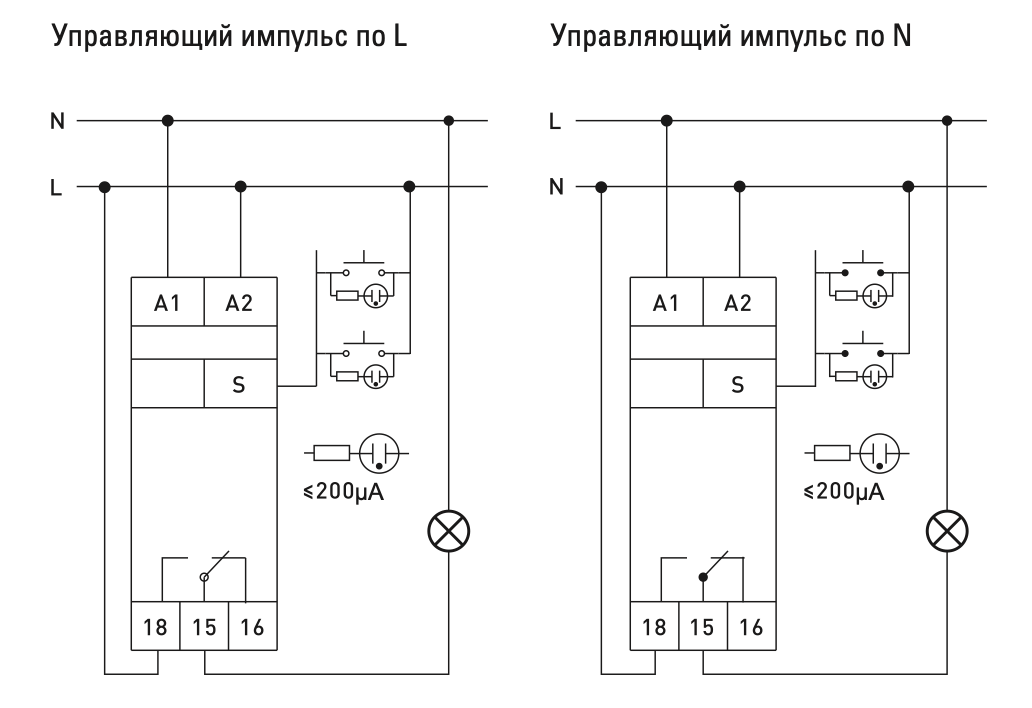

Схема подключения импульсного реле зависит от количества точек управления и особенностей системы освещения. Наиболее распространенный вариант – управление одной группой светильников с нескольких кнопок без фиксации, которые подключаются параллельно. При нажатии любой из кнопок реле изменяет состояние нагрузки – включает или выключает освещение.
Также применяются схемы для управления несколькими группами освещения, а также подключения импульсного реле к системам автоматизации и «умного дома». В этом случае важно убедиться, что реле совместимо с используемым контроллером или системой управления.
Независимо от выбранной схемы необходимо соблюдать рекомендации производителя по подключению цепи управления и силовой цепи. Это обеспечит корректную и безопасную работу устройства.
Подключение импульсного реле выполняют в следующем порядке:
1. Подготовьте инструменты и материалы. Понадобятся импульсное реле, кнопки без фиксации, кабель, автоматический выключатель и инструмент для электромонтажных работ.
2. Отключите питание. Перед началом монтажа полностью обесточьте электрическую цепь.
3. Установите реле. Закрепите устройство на DIN-рейке в распределительном щите.
4. Подключите силовую цепь. Подведите питание и подключите нагрузку в соответствии со схемой производителя.
5. Подключите цепь управления. Соедините кнопки без фиксации с управляющими клеммами реле согласно схеме подключения.
6. Установите устройство защиты. Импульсное реле не защищает цепь от перегрузок и короткого замыкания, поэтому его подключают через автоматический выключатель.
7. Проверьте подключение. Убедитесь, что все соединения выполнены правильно и надежно закреплены.
8. Включите питание и протестируйте работу. Нажмите кнопки управления и проверьте, что реле корректно включает и выключает нагрузку.
Перед подключением обязательно ознакомьтесь со схемой в инструкции к конкретной модели реле, так как расположение клемм и порядок подключения могут отличаться у разных производителей.
Импульсное реле позволяет управлять одной или несколькими группами освещения с любого количества точек с помощью кнопок без фиксации. При каждом нажатии кнопки реле меняет состояние нагрузки: включает или выключает свет.
При необходимости все кнопки подключают параллельно, что позволяет управлять освещением из разных помещений или с разных этажей без использования сложных схем с проходными и перекрестными выключателями.
Некоторые модели импульсных реле поддерживают подключение к системам «умного дома», благодаря чему освещением можно управлять не только кнопками, но и через контроллер, мобильное приложение или сценарии автоматизации. При использовании кнопок с подсветкой может потребоваться установка дополнительного конденсатора – если это предусмотрено производителем реле.
При выборе импульсного реле учитывайте следующие характеристики:
Также важно соблюдать рекомендации производителя по подключению и не превышать допустимую нагрузку – это обеспечит надежную и безопасную работу устройства.
При подключении импульсного реле чаще всего допускают следующие ошибки.
Соблюдение схемы подключения и рекомендаций производителя поможет избежать ошибок и обеспечить надежную работу системы освещения.

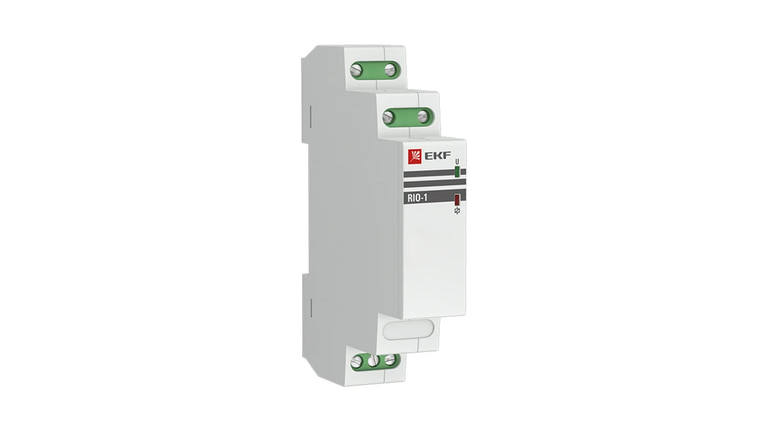

Выбрать импульсное реле можно в рубрике на нашем сайте.
Какие кнопки подходят для управления импульсным реле?
Для импульсного реле используют кнопки без фиксации (звонковые кнопки). К одному реле можно подключить одну или несколько таких кнопок, чтобы управлять освещением из разных мест. Если используются кнопки с подсветкой, проверьте их совместимость с реле по инструкции производителя.
Каковы ограничения по максимальной нагрузке для импульсных реле?
Максимальная нагрузка зависит от модели импульсного реле. При выборе важно, чтобы номинальный ток реле соответствовал нагрузке подключаемых светильников. Для надежной работы рекомендуется выбирать устройство с запасом по току 20 – 30% относительно расчетной нагрузки.
