Как подключить тепловентилятор: основные этапы монтажа

Содержание

• Особенности конструкции
• Этапы установки тепловетилятора
• Рекомендации по эксплуатации

Эффективная работа водяного тепловентилятора зависит от правильной установки. Если неверно выбрать место монтажа и неправильно рассчитать количество устройств – даже на максимальной мощности тепловентилятор будет отапливать только отдельные зоны.

Мы рассказали об основных этапах монтажа тепловентилятора. Перед проведением работ обязательно ознакомьтесь с руководством по эксплуатации.

Особенности конструкции

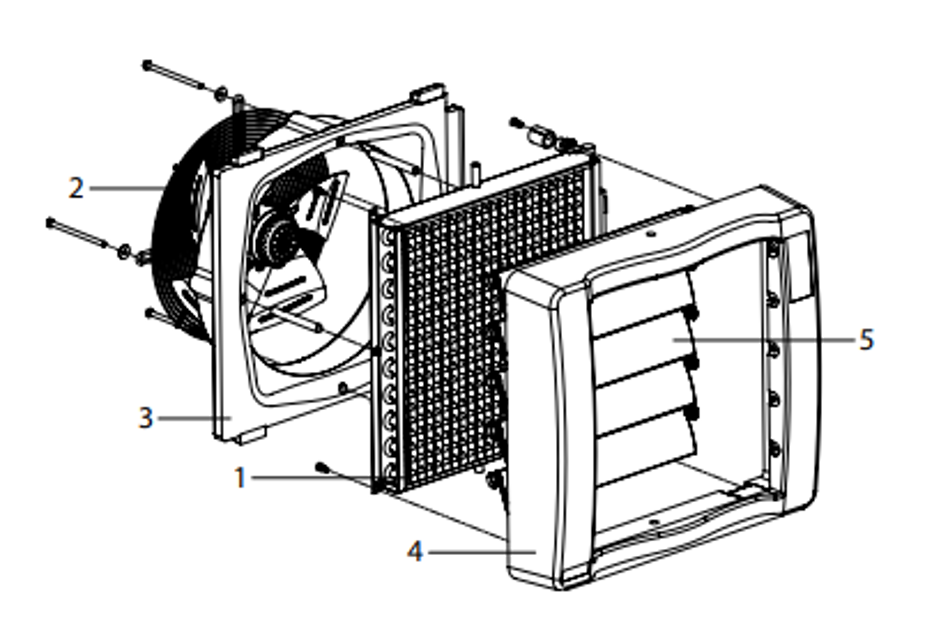

Рассмотрим устройство водяного тепловентилятора на примере модели Ballu BHP-W3-20-S НС-1136094.

Корпус

Состоит из задней (3) и передней (4) панели.

Воздух поступает в устройство через заднюю панель, а после нагрева попадает в помещение через направляющие жалюзи на передней панели корпуса.

Осевой вентилятор (2)

Оснащен двигателем, который имеет защиту от пыли и брызг воды.

Устройство затягивает воздух из помещения и направляет его в теплообменник.

Теплообменник (1)

Состоит из медных трубок и алюминиевых ламелей. Внутри циркулирует горячая вода: максимальная температура теплоносителя достигает 150 градусов.

Может быть однорядным, двурядным или трехрядным. От числа рядов зависит эффективность обогрева: чем больше рядов, тем выше теплопередача и, следовательно, мощность устройства.

Воздух из помещения проходит через теплообменник и нагревается до нужной температуры.

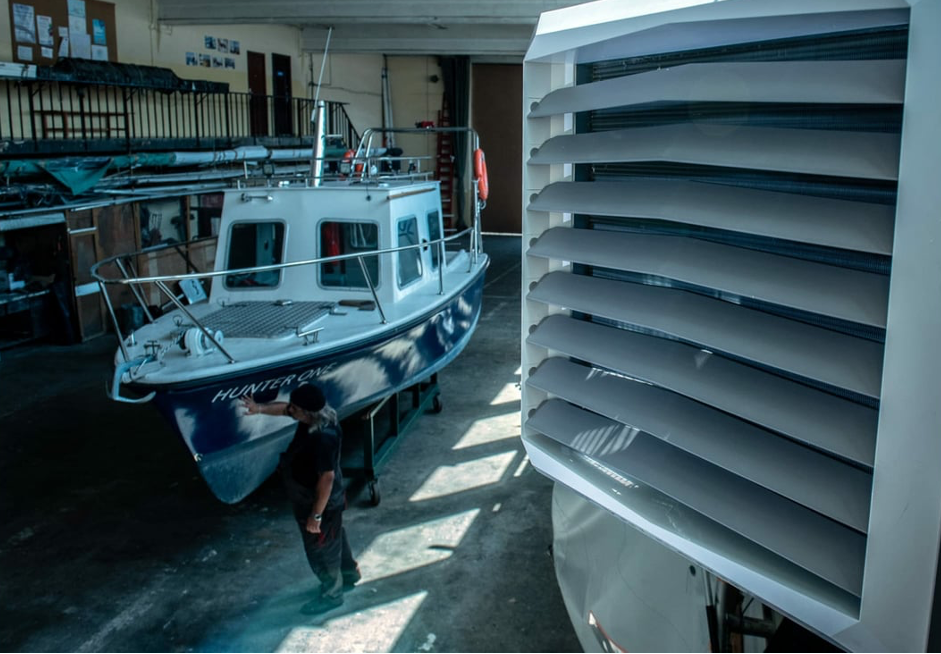

Направляющие жалюзи (5)

Создают направленный воздушный поток.

Этапы установки тепловентилятора

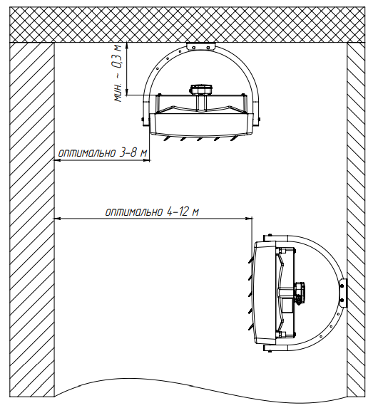

1. Выберите место установки тепловентилятора

Учтите основные требования к монтажу. Они указаны производителем в руководстве по эксплуатации.

• Минимальное расстояние от вентилятора до стены или потолка – 30 см
• Минимальное расстояние от боковой части корпуса до стены или потолка – 3 м
• Минимальное расстояние от передней панели корпуса до стены или пола – 3 м

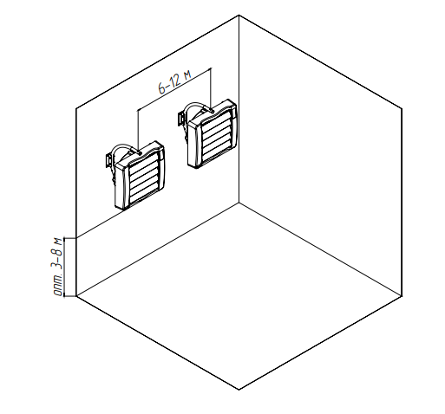

• Минимальное расстояние между тепловентиляторами – 6 м

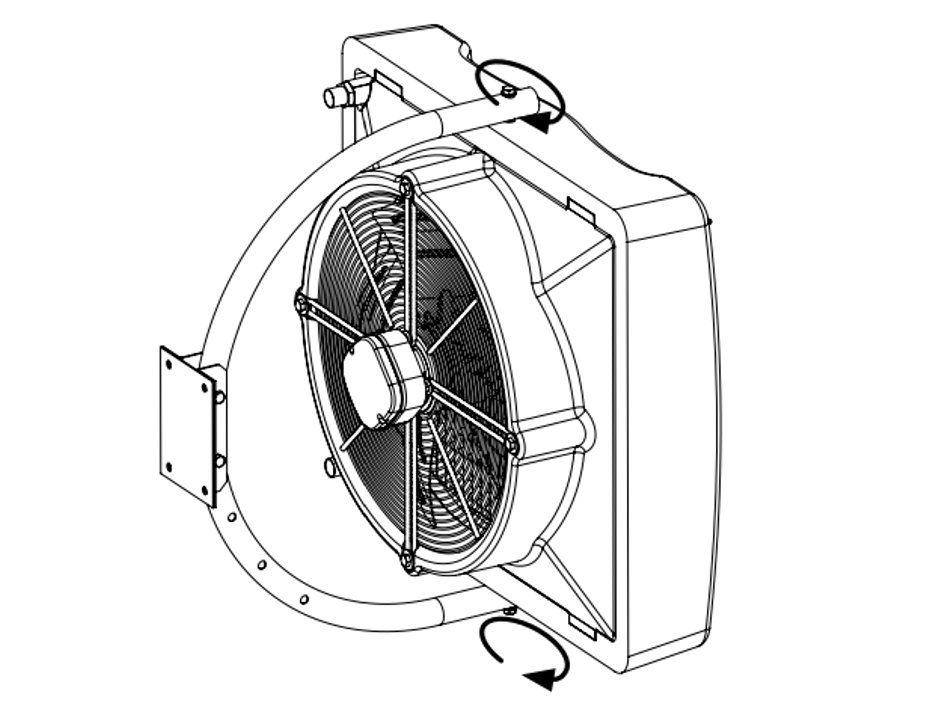

2. Соберите кронштейн

Кронштейн дает возможность поворота тепловентилятора вокруг оси крепления на 140 градусов.

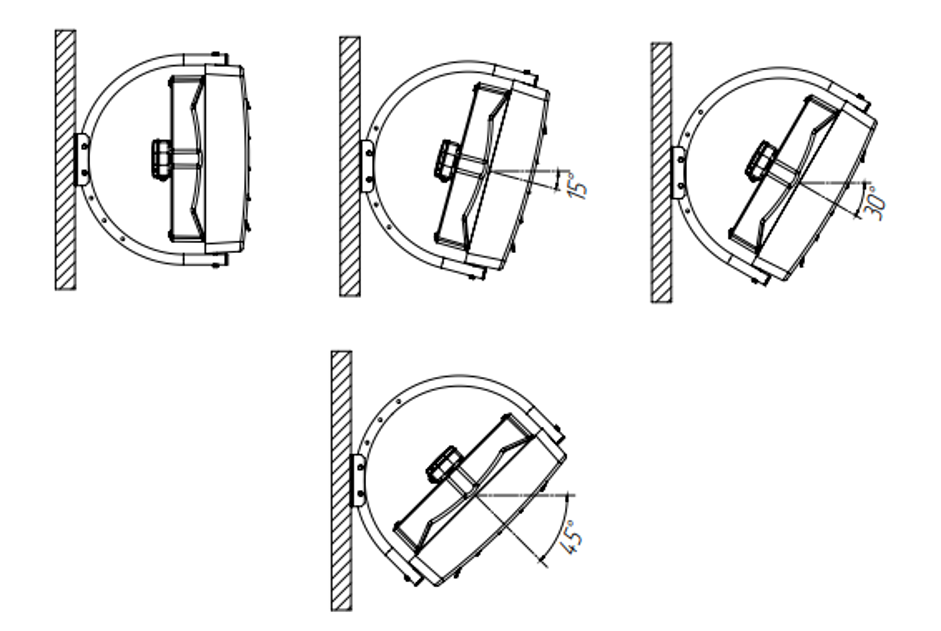

3. Закрепите устройство на стене с помощью кронштейна

Устройство можно разместить прямо или под углом. В первом случае тепло будет равномерно распределяться по помещению, а во втором – зонированно.

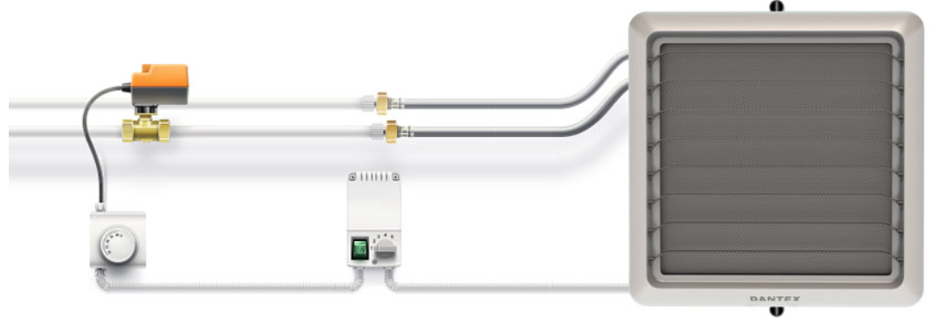

4. Подведите трубы отопления к месту крепления тепловентилятора

Большинство производителей рекомендует присоединять трубопровода с помощью гибких патрубков. Это позволяет изменять положение аппарата на кронштейне.

Теплообменный контур устройства подключается к двум трубам – подающей магистральной и обратной – для отвода холодной воды.

5. Подключите электропитание

Для подключения электропитания снимите крышку с электродвигателя. Подключите провода к клеммной колодке согласно схеме подключения (она есть в руководстве по эксплуатации). Установите крышку обратно.

6. Включите устройство

Откройте вентиль для подвода теплоносителя к теплообменнику. Выберите режим производительности с помощью переключателя.

Тепловентилятор готов к работе.

Рекомендации по эксплуатации

• Теплообменник, лопасти вентилятора и жалюзи следует регулярно очищать от пыли и грязи, особенно перед началом отопительного сезона.
• В процессе очистки необходимо быть аккуратным, чтобы не повредить ламели теплообменника. Они могут легко замяться. В случае если ламели теплообменника все же замялись, их следует выровнять, чтобы обеспечить оптимальный теплообмен и эффективность работы устройства. Сделать это можно с помощью специальной гребенки.
• При выявлении дефектов, например трещин на теплообменнике, устройство следует незамедлительно отключить от сети.



Наши рекомендации помогут вам при монтаже водяного тепловентилятора. Переходите в рубрику, чтобы выбрать оборудование и материалы для монтажа.
