Индикаторная отвертка помогает электрикам убедиться, что электрическая цепь обесточена перед началом работ. Инструмент также позволяет быстро и безопасно определить, есть ли напряжение в проводе или розетке. Некоторые модели индикаторных отверток дают возможность различать фазу и ноль в электрической сети. Это помогает правильно подключать электрические приборы.

Благодаря рабочему наконечнику как у обычной отвертки, инструмент можно использовать для откручивания и закручивания крепежа.

Далее мы расскажем, как работает индикаторная отвертка. В статье вы найдете рекомендации эксперта по использованию инструмента для диагностики электропитания.

Типы индикаторных отверток

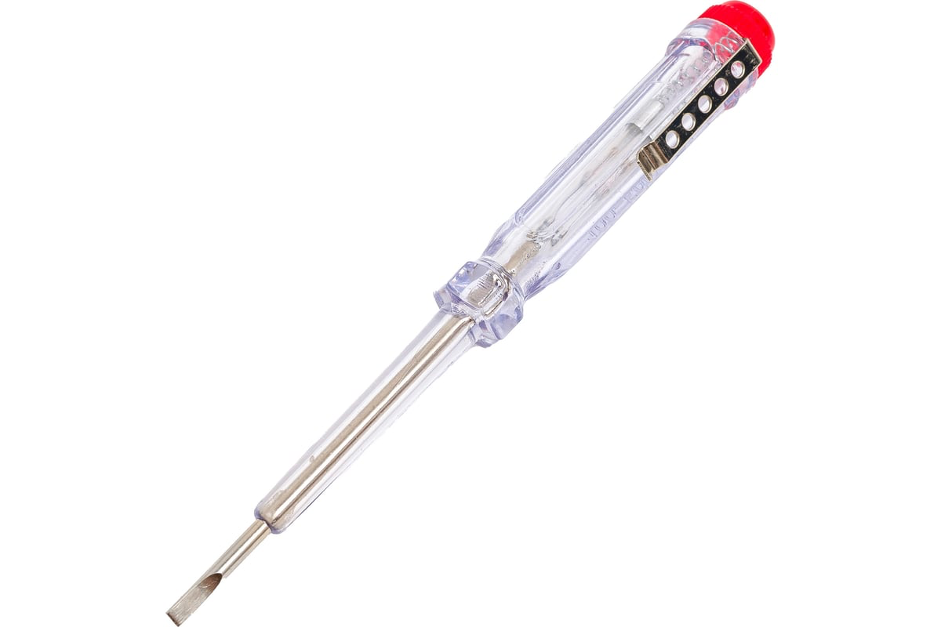

Контактная

Цепь замыкается пальцем, щуп прикладывается к тестируемому проводу или вставляется в розетку.

Сигнал: свечение лампочки.

Рабочее напряжение: выше 60 Вт.

Бесконтактная (отвертка-тестер)

К проверяемому объекту прикладывается контактная часть.

Сигнал: свечение лампочки.

Рабочее напряжение: ниже 60 Вт.

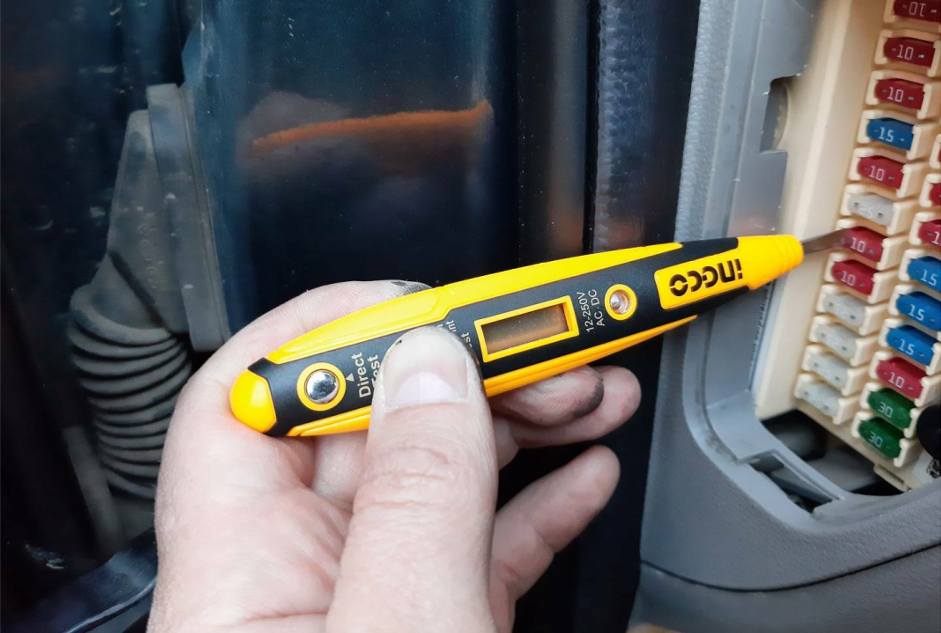

Электронная

Сигнал: световой и звуковой индикаторы.

Работает в широком диапазоне напряжения в трех режимах.

1. Режим контактной работы («0»): сигнал – красный светодиод. Применяется для контактной диагностики напряжения, целостности цепей приборов.

2. Режим бесконтактной работы («L»): сигнал – зеленый светодиод, зуммер. Применяется для бесконтактной диагностики напряжения или электромагнитных полей.

3. Режим бесконтактной работы с высокой чувствительностью («H»): сигнал – зеленый светодиод, зуммер. Применяется для бесконтактной диагностики напряжения. Характеризуется низким порогом срабатывания.

Параметры выбора

Рабочий диапазон напряжения – чем он шире, тем лучше.

12 – 36 В: для низковольтных сетей.

70 – 250 В: для однофазной сети.

250 – 400 В: для трехфазной сети.

Длина инструмента

Влияет на удобство работы.

Например, инструментом длиной до 120 мм удобно работать в стесненных условиях. Чтобы применить отвертку в труднодоступном месте, например в нише, нужен пробник длиной 180 – 190 мм.

Диагностика электропитания: как определить фазу индикаторной отверткой

Перед использованием индикатора убедитесь в его работоспособности. Для этого одной рукой коснитесь щупа, второй – винта или бокового контакта (в зависимости от типа устройства). Отсутствие свечения означает, что необходимо заменить элемент питания.

Перед диагностикой проводов необходимо убрать 2 – 3 см изоляции и развести зачищенные провода, чтобы исключить короткое замыкание.

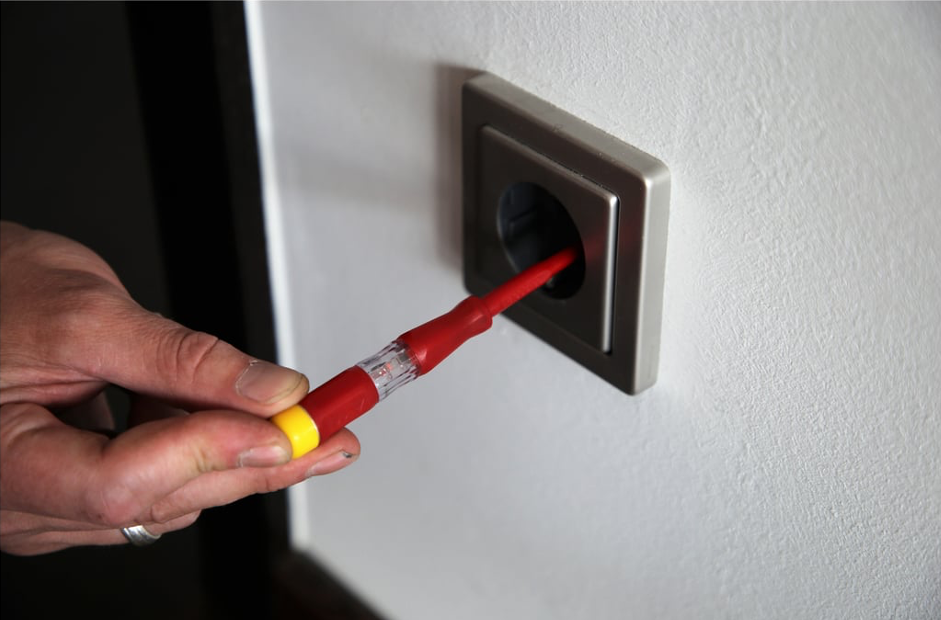

Контактный метод

Возьмите индикатор за ручку.
В зависимости от целей диагностики прикоснитесь щупом к оголенному участку провода или вставьте щуп в розетку.
Поставьте палец на токопроводящую клемму (она находится на рукояти отвертки).
Свечение светодиода сигнализирует о наличии напряжения (фазы).

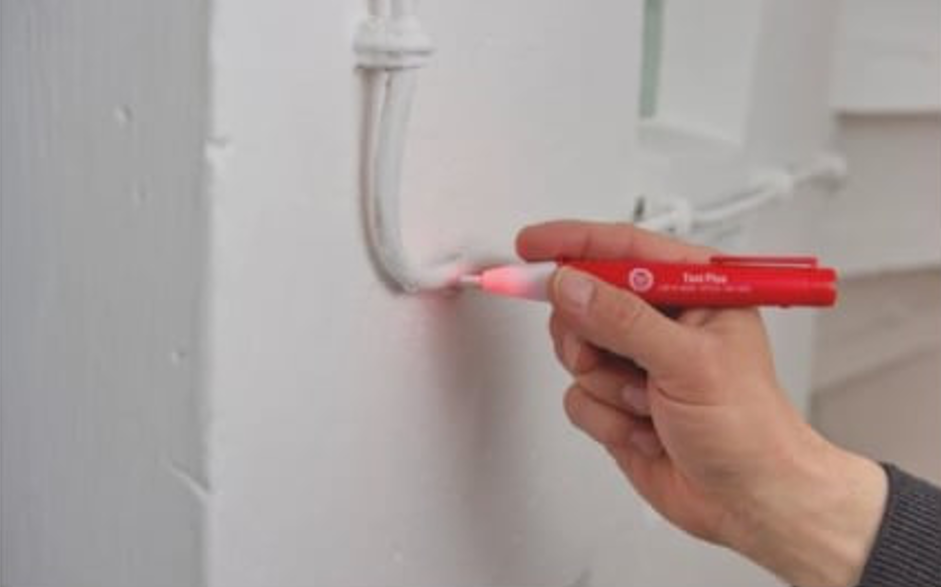

Бесконтактный метод

С помощью отвертки-тестера

Возьмите индикатор за ручку.
В зависимости от целей диагностики вставьте щуп в розетку либо проведите торцевым концом рукояти рядом с местом обрыва кабеля или поднесите отвертку к месту скрытой проводки. Детектор уловит электромагнитные волны.
Свечение светодиода сигнализирует о наличии напряжения (фазы).

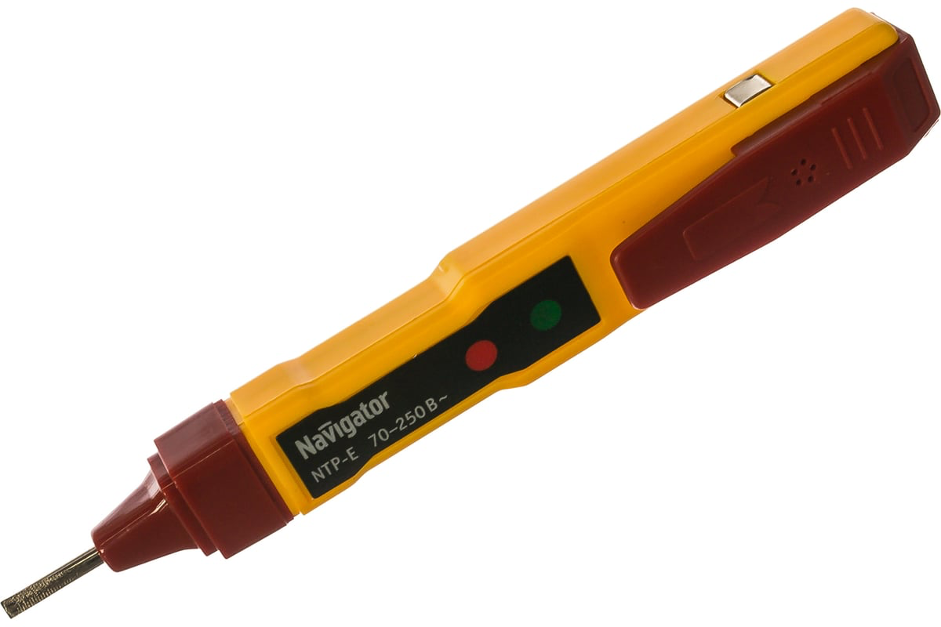

С помощью электронной отвертки

Переключите устройство в режим «L» или «Н».
Свечение светодиода или звук зуммера сигнализируют о наличии напряжения сети (фазы).

Надеемся, наши рекомендации помогут правильно использовать индикаторную отвертку. Переходите в рубрику, чтобы ознакомиться с ассортиментом товаров.

Александра Чихринова

Эксперт ВсеИнструменты.Ру
