Как правильно подключить УЗО: схема



Содержание

• Особенности конструкции
• Основные этапы монтажа УЗО
• Рекомендации по эксплуатации

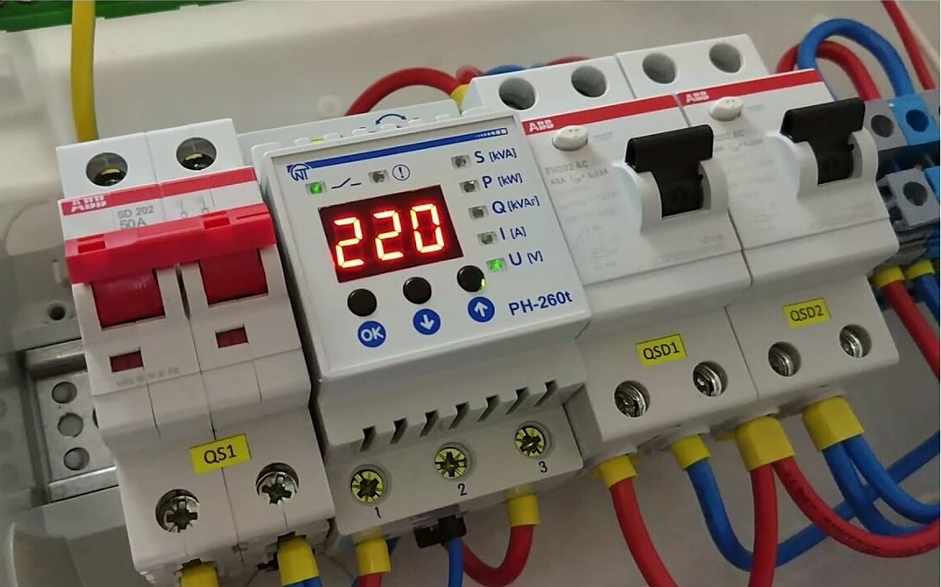

Устройство защитного отключения – модульное оборудование, которое предотвращает поражение человека электротоком при соприкосновении с проводкой и бытовыми приборами с плохой изоляцией. В случае аварийной ситуации (например, утечки или дефекта изоляции) УЗО отключает электропитание за 0,02 секунды.

Устройство широко используется в квартирах, частных домах, офисах и предприятиях. Далее мы расскажем, как установить УЗО.

Особенности конструкции

Рассмотрим конструкцию УЗО на примере модели EKF УЗО Basic elcb-2-40-30e-sim.

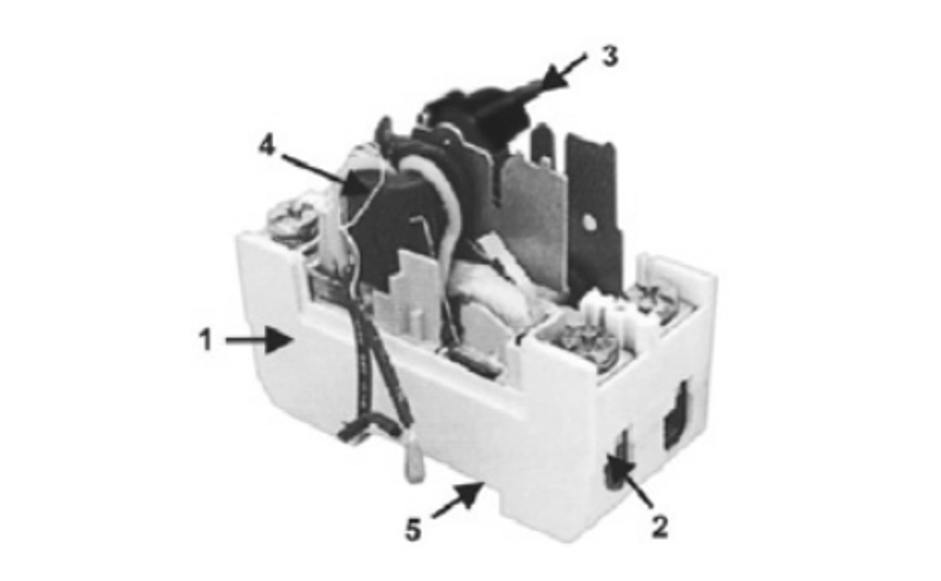

Корпус (1)

Выполнен из термостойкой АВС-пластмассы. Она устойчива к температурным колебаниям и механическим повреждениям.

Присоединительные зажимы (2)

Предназначены для подключения проводки.

Рукоятка управления (3)

Служит для включения и выключения УЗО. Рукоятка может быть выполнена в виде поворотного механизма или рычага.

Датчик-трансформатор (4)

Отвечает за обнаружение утечки тока. Датчик анализирует различие между входящим и выходящим током в цепи. В случае превышения допустимых значений электромагнит отключает цепь от питающей сети. Такая система защищает от поражения электрическим током и предотвращает риск возникновения пожара.

Посадочное место на DIN-рейку (5)

Позволяет легко монтировать и демонтировать УЗО, а также обеспечивает его аккуратное размещение в распределительных щитах.

Как подключить УЗО в сеть: основные этапы

Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный специалист.

1. Определите место расположения УЗО

Рабочее положение устройства – вертикальное с отклонением до 5 градусов в любую сторону от указанной плоскости.

2. Выберите тип проводника

Рекомендуем использовать многопроволочные проводники с классом 2. Жилы необходимо оконцевать медными тонкостенными гильзами. Если вы используете проводники с жилой 1-го класса (однопроволочные), жилы необходимо складывать вдвое для создания лучшего контакта.

Обратите внимание

Одновременное присоединение к одному зажиму медных и алюминиевых проводников не допускается.

3. Выберите схему подключения

• Общее УЗО

Схема цепи: вводный автомат – УЗО – группа автоматов на осветительные приборы и розетки.

Такая схема является экономичной, так как для установки необходимо всего одно защитное устройство. В числе минусов – трудоемкая диагностика, так как в случае утечки УЗО отключает все автоматы.

• Общее УЗО + Счетчик + Заземление

Схема цепи: вводный автомат – счетчик – УЗО – осветительные приборы и розетки.

Такая схема подключения УЗО обеспечивает защиту бытового оборудования и прибора учета.

• Общее УЗО + Групповые УЗО

Схема цепи: вводный автомат – общее УЗО – группа автоматов + групповые УЗО для каждого контура.

Правильное подключение УЗО гарантирует двойную защиту потребителей, бытовую технику и прибор учета. В случае утечки тока отключается отдельный контур, а не вся сеть. В числе недостатков – значительные затраты на покупку нескольких УЗО.

4. Отключите электроэнергию

Проверьте безопасность сети с помощью мультиметра или индикаторной отвертки.

5. Установите DIN-рейку

На ней будут зафиксированы все элементы УЗО.

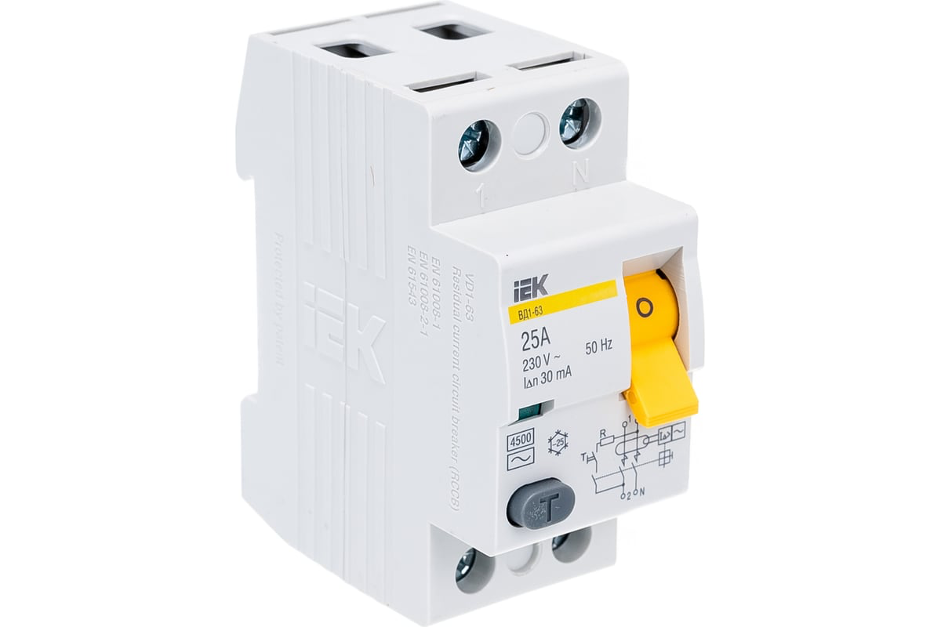

6. Подключите устройство

Нулевой провод подводится к клеммам слева (N), фазный провод подводится к клеммам справа (L).

При установке УЗО убедитесь, что в зоне его защиты нулевой рабочий проводник (N) не соединен с заземленными элементами и нулевым защитным проводником (PE). Это позволит избежать ложных срабатываний устройства и обеспечит его корректную работу.

7. Включите УЗО

Переведите рукоятку управления в положение «ВКЛ».

Нажмите кнопку «ТЕСТ»: немедленное срабатывание УЗО означает, что устройство работает исправно.

Рекомендации по эксплуатации

Ежемесячно проверяйте работоспособность устройства. Сделать это можно с помощью кнопки «ТЕСТ». Если устройство срабатывает и отключается (рукоятка управления переключается в положение «ВЫКЛ»), это свидетельствует о его исправности. Не игнорируйте эту процедуру — регулярные проверки позволяют своевременно выявлять возможные неисправности.

Проверяйте провода на наличие повреждений или износа, а подключенные электроприборы – на предмет короткого замыкания или утечки тока.

Наши рекомендации помогут вам при установке УЗО в квартире или частном доме. Переходите в рубрику, чтобы изучить ассортимент устройств защитного отключения.
