Как правильно подобрать сверло под резьбу для метчиков: таблицы диаметров и практические рекомендации

Содержание

• Основные рекомендации по подбору сверла под резьбу
• Диаметр отверстия под резьбу для метрических метчиков
• Подбор сверла под метчики-раскатники
• Диаметры сверл для трубной (дюймовой) резьбы
• Как выбрать сверло под резьбу UNC/UNF
• Сверла под трапецеидальную резьбу

Сверла под трапецеидальную резьбуНарезание резьбы – процесс, требующий точности. Один из ключевых моментов – подготовка отверстия под метчик правильного диаметра. Если оно будет слишком маленьким, метчик сломается или резьба получится некачественной. Если слишком большим – резьба будет слабой.

В статье рассмотрены основные типы резьбы (метрическая, трубная, трапецеидальная, UNC/UNF) и приведены таблицы с рекомендуемыми диаметрами сверл.

Основные рекомендации по подбору сверла под резьбу

Что учитывать при выборе сверла?

Материал заготовки

• Для мягких металлов (алюминий, медь) отверстие можно делать ближе к верхнему пределу допуска.
• Для твердых (сталь, титан) – ближе к нижнему.
• Для чугуна диаметр уменьшают на 0,1 мм.

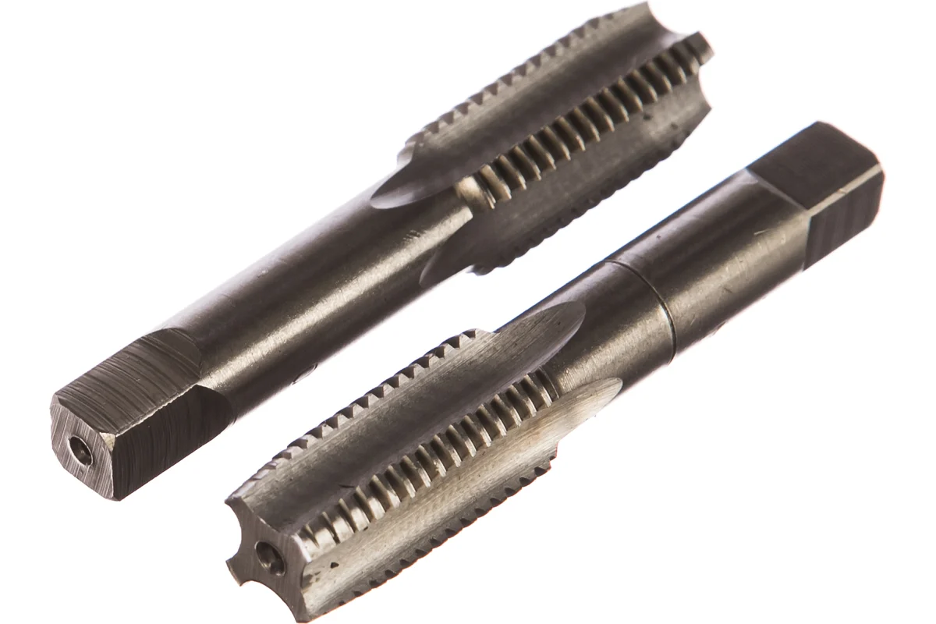

Тип метчика

Обычные метчики требуют меньшего диаметра, чем раскатники.

Точность резьбы

• Для высокоточной резьбы используйте ГОСТы и таблицы допусков.
• Для бытовых нужд можно применять упрощенный расчет:

D сверла = Диаметр резьбы – Шаг резьбы.

Пример расчета для резьбы М10×1,5

10 – 1,5 = 8,5 мм (рекомендуемый диаметр сверла)

Отверстия под метрические метчики

Таблица для метрической резьбы с основным шагом.

Резьба (М)	Шаг (мм)	Диаметр сверла (мм)
М3	0,5	2,5
М4	0,7	3,3
М5	0,8	4,2
М6	1,0	5,0
М8	1,25	6,8
М10	1,5	8,5
М12	1,75	10,2

Полная таблица в ГОСТ 24705-2004 и DIN 13

Подбор сверла под метчики-раскатники

Бесстружечные метчики не срезают металл, а выдавливают резьбу, поэтому отверстие должно быть больше.

Пример сравнения

Резьба	Обычный метчик	Раскатник
М8×1,25	6,8 мм	7,45 мм

Подробные таблицы приведены в ГОСТ 18844-73.

Диаметры сверл для трубной (дюймовой) резьбы

Трубная резьба измеряется в дюймах и имеет свой шаг.

Основные размеры

Резьба, G	Диаметр сверла, мм
G1/2"	18,75
G3/4"	24,25
G1"	30,5

Подробнее в ГОСТ 21348-75

Как выбрать сверло под резьбу UNC/UNF

Американская резьба UNC (крупная) и UNF (мелкая) используется в импортной технике.

Таблица для UNC

Резьба	Диаметр сверла, мм
1/4"-20	5,1
1/2"-13	10,8
3/4"-10	16,5

Таблица для UNF

Резьба	Диаметр сверла, мм
1/4"-28	5,5
1/2"-20	11,5

Сверла под трапецеидальную резьбу

Трапецеидальная резьба (Tr) применяется в механических передачах.

Примеры диаметров

Резьба	Диаметр сверла, мм
Tr10×2	8,2
Tr16×4	12,25

Для точного подбора сверла используйте таблицы и ГОСТы. Учитывайте тип метчика (обычный или раскатник). Корректируйте диаметр под материал заготовки.

Полезные ГОСТы

• ГОСТ 19257-73 – отверстия под метрическую резьбу
• ГОСТ 21348-75 – отверстия под трубную резьбу
• ГОСТ 18844-73 – метчики бесстружечные
