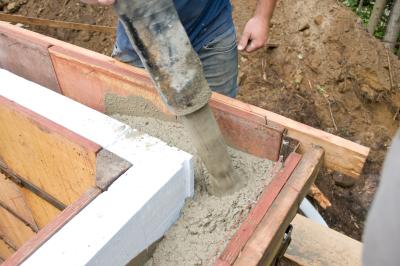

Предстоит заливка фундамента, колонн или других бетонных конструкций? Качество работ и прочность постройки будут зависеть zaliv betona не только от марки раствора и его однородности, но и от эффективности уплотнения залитой бетонной смеси. Одним из основных способов уплотнения является вибрирование. Этот способ распространен как в капитальном, так и в частном строительстве. Ведь использование вибратора позволяет значительно улучшить качество заливки бетона, снизить расход смеси на 10-15% и исключить вероятность возникновения трещин при застывании. Кроме того, под действием вибрации уменьшается содержание воды в бетоне, что способствует повышению его прочности, увеличению морозостойкости, водонепроницаемости и стойкости к износу. Чтобы добиться этого, недостаточно просто купить строительный вибратор, нужно еще и правильно им пользоваться.

Если вы впервые приступаете к работе с вибротехникой, то, наверняка, чтения инструкции будет недостаточно. Ведь нужно учесть еще множество нюансов, о которых вряд ли говорится в руководстве пользователя. Вы не потратите много времени на эту статью, зато сможете узнать много полезной информации о подготовке вибратора к работе, важных рекомендациях по эксплуатации и советах по техническому обслуживанию. Так как вибраторы различаются по принципу установки и использования, мы расскажем подробно о каждом из видов. Начнем с погружных.

Работа с погружными вибраторами

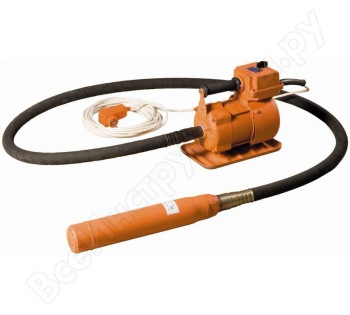

Погружные или, как их еще называют, глубинные вибраторы наиболее широко распространены в строительстве. Их используют при заливке бетонных и железобетонных конструкций с различной степенью армирования. К корпусу такого вибратора подключается гибкий вал с вибронаконечником (вибробулавой) на конце, который погружается в бетонный раствор на определенную глубину. Глубина погружения у разных моделей может составлять от 1 до 8 метров, она зависит от длины гибкого вала. Например, у модели Энергомаш БВ-71200 этот параметр составляет 4 метра, у Wacker Neuson IREN 57 8m – 8 метров. Если вам предстоит заливка фундамента небольшого частного дома, то подойдет вибратор с длиной гибкого вала до 3-4 метров, при строительстве крупных монолитных конструкций лучше выбрать технику с большим показателем.

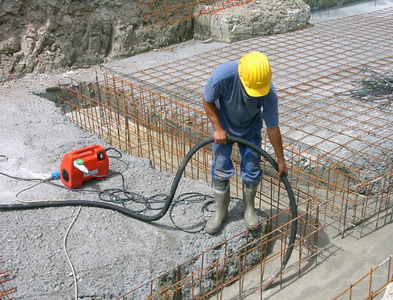

zaliv betona 2 Вибрирование требует кратковременного воздействия на бетон в различных точках погружения, поэтому при работе с глубинным вибратором следует соблюдать некоторые особые требования. Чтобы при погружении вибронаконечника в бетон исключить его соприкосновение с элементами арматуры и вероятность повреждения, нужно следовать простому правилу: расстояние между металлическими стержнями должно составлять не менее 1,5 диаметра вибробулавы. Если же вы будете использовать данную технику при заливке бетона в опалубку, то учитывайте, что расстояние от погруженного наконечника до стенок опалубки должно быть не меньше 10-20 см. Расстояние между местами введения вибробулавы в раствор нужно выбирать с учетом того, чтобы не оставалось неуплотненных участков и пазух, как правило, оно составляет не более 50-60 см. Убедившись, что эти требования будут соблюдены, можно приступать к использованию техники.

Порядок подготовки глубинного вибратора к работе:

Осуществить сборку. Сначала присоединить вибробулаву к гибкому валу, затем надеть другой наконечник вала на шпиндель, соединив его с двигателем. Резьбовые соединения следует уплотнить герметиком или специальной защитной лентой, привернуть броню вала с обоих его концов.
Провести внешний осмотр. Для этого нужно осмотреть корпус на наличие трещин и механических повреждений, убедиться в надежности резьбовых соединений. Если все в порядке, устройство можно использовать.
Подключить вибратор к электросети. Проверьте соответствие характеристик тока требуемым параметрам техники. Например, если модель работает от сети 220 В, то напряжение должно соответствовать этому значению, а колебания не должны превышать 10%. Выбирать токопроводящий кабель нужно, исходя из рекомендуемых производителем значений сечения провода и его длины (эта информация есть в инструкции). Для вибраторов с нестандартным значением напряжения, например, в 42 В, нужно осуществлять подключение через понижающий трансформатор.
Проверить исправность работы УЗО. Для этого у многих вибраторов предусмотрена специальная кнопка, например, у модели Красный Маяк ЭПК-1300 045-0261 это кнопка «Тест». Это поможет убедиться в том, что электроэлементы надежно защищены от поломок.
Провести пробный запуск. Нужно установить вибратор на ровной поверхности и убедиться в исправной работе вибронаконечника. Для этого наконечник легко ударяют несколько раз об опалубку или опускают под собственным весом до соприкосновения с твердой поверхностью с высоты до 0,5 м – должна появиться вибрация.

После этого можно погружать наконечник в бетон, соблюдая нужные расстояния и время воздействия. Погружной вибратор за счет высокой частоты колебаний быстро придает бетонным смесям необходимые характеристики, избавляя от излишков влаги и пузырьков воздуха. Но, уплотняя бетон в опалубках или при большом количестве арматуры, не всегда есть возможность использовать погружной вибратор. В этой ситуации строителям на помощь приходят поверхностные или, как их еще называют, площадочные вибраторы.

Тонкости использования площадочных вибраторов

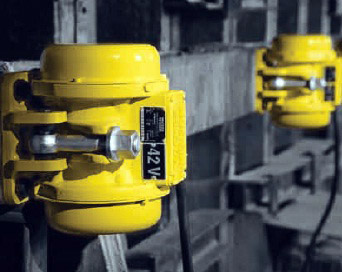

Данное оборудование применяется для уплотнения бетона при заливке его в каркасную или несущую опалубку, а также при уплотнении бетонных стяжек с армирующей сеткой. Но

сфера применения площадочного вибратора не ограничивается только уплотнением бетона. Благодаря тому, что эта техника создает колебания в горизонтальной плоскости, ее используют для уплотнения грунта, просеивания различных сыпучих материалов, мелких деталей и т.д. Чтобы процесс просеивания протекал равномерно, вибратор устанавливают на вибросито или виброконвейер. Такое оборудование применяют в самых разных отраслях промышленности (пищевой, горнодобывающей, машиностроении и других). При его использовании, в отличие от глубинного вибратора, не происходит непосредственного контакта с бетоном, так как вибрация передается сопряженной с вибратором поверхности, а от нее уже – бетонной смеси. Колебания создаются за счет движения ассиметричных грузов, вибрация передается на корпус и опорные лапы. Чтобы воздействие на бетон было равномерным, необходимо проводить вибрацию правильными непрерывными полосами, переставляя вибратор так, чтобы радиус его воздействия перекрывал на 10-20 см уже провибрированные участки. Это подразумевает несколько другой подход к установке техники и ее эксплуатации.

Порядок подготовки поверхностного вибратора к работе:

Провести внешний осмотр. Убедиться в отсутствии трещин и деформаций на корпусе устройства и в надежности затяжки всех резьбовых соединений. Также необходимо проверить осевое вращение вала ротора (люфт). У разных моделей допустимое значение может составлять от 0,4 до 2,9 мм. Например, для вибратора Красный Маяк ИВ-107А оно не должно быть больше 2,5 мм, а для модели Красный Маяк ИВ-99 Н – 0,4 мм.
Надежно закрепить вибратор. Он устанавливается на опалубку или другую сопряженную с рабочим раствором плоскую поверхность. Опоры прикручиваются к основанию болтами. Особое внимание у площадочных вибраторов стоит уделять установочным болтам. У каждого из них, какой бы производитель их ни выпускал, есть 4 отверстия под крепление на опалубке, вибросите, виброконвейере и т. д. Они затягиваются болтами, под головки которых подложена плоская или пружинная шайба, подходящая по размеру. Для надежной фиксации затягивать крепежные элементы нужно с установленным производителем крутящим моментом.
Подключение к электросети. Сначала нужно убедиться в том, что напряжение подаваемого тока соответствует требуемым значениям вибратора, и выбрать кабель нужного сечения (указано в инструкции). Подключение осуществляется не напрямую, а через пусковое устройство (моделям, работающим от тока напряжением в 42 В, нужен понижающий трансформатор). Также следует использовать автоматический выключатель.
Заземлить оборудование. Заземляющая жила кабеля крепится к станине винтом заземления в коробке выводов. Это является обязательным требованием электробезопасности работ.
Отрегулировать статический момент. Сняв защитные крышки дебалансов, нужно вывернуть соединяющие их болты, придать дебалансам нужное положение (согласно схеме регулировки, указанной в инструкции) и снова закрепить болтами. Парные дебалансы должны иметь одинаковый угол разворота и быть симметричными по вертикали.

Важно знать! Чтобы площадочный вибратор плотно прилегал к опалубке или другой поверхности, на которой он закреплен, нужно подтягивать крепежные болты после 5 и 60 минут работы. Так удастся добиться хорошей передачи колебаний бетонной смеси. Если между вибратором и опалубкой будет зазор, то вибрация не передастся бетону, а, следовательно, снизится качество уплотнения. Кроме того, если установочные болты расшатаются и выпадут, то это может привести к срыву вибратора и несчастному случаю.

Основные правила успешного уплотнения бетона

Теперь вы знаете, каков порядок подготовки площадочных и глубинных вибраторов к работе. Но этого недостаточно, нужно знать некоторые тонкости самого процесса уплотнения бетона. Случается, что при неправильном использовании оборудования не удается получить должного результата – бетон не только не становится прочнее, могут появиться трещины, а это уже снижает надежность всего строения. Бывают также и случаи, когда вибраторы выходят из строя в разгар работы, что приводит к длительным простоям, порче бетонного раствора и дорогостоящему ремонту оборудования. Чтобы такого не случилось, нужно соблюдать несколько простых правил:

Равномерно распределить бетонную смесь – это нужно сделать еще до начала вибрирования, так как вибраторы не предназначены для разравнивания раствора. Так будет легче уплотнять раствор, и нагрузка на оборудование будет меньше.
Соблюдать частоту и амплитуду колебаний – от этого зависит качество уплотнения бетонного раствора. Режим вибрирования выбирается, исходя из состава рабочей смеси. Например, раствор с крупными твердыми частицами уплотняют, создавая колебания низкой частоты (3000 – 6000 виб./мин.), при этом амплитуда увеличивается. Для растворов с мелкозернистыми вкраплениями создаются высокочастотные колебания (до 20 000 виб./мин.), а амплитуда уменьшается.
Не превышать допустимое время вибрирования – как правило, оно составляет от 25 до 100 секунд на одной позиции и зависит от условий эксплуатации. Оптимальным временем для глубинных вибраторов считается 30 секунд, для площадочных – до 60 секунд при вибрировании бетонной смеси в радиусе 25 – 75 см. О том, что процесс завершен, свидетельствуют пузырьки воздуха на поверхности смеси и появление цементного «молока». Если увеличить время воздействия, то это может привести к расслоению бетона.
Соблюдать режим работы вибратора – это необходимо для того, чтобы двигатель не перегревался. Существует несколько режимов. Например, в повторно-кратковременном режиме с коэффициентом 60% продолжительность включения может составлять 6 минут, а время отдыха – 4 минуты, с коэффициентом 40% - 4 минуты и 6 минут, соответственно.

Общие рекомендации по техническому обслуживанию

virator Разные модели строительных вибраторов имеют рабочий ресурс от 500 до 3000 часов, и чтобы в течение всего этого срока они работали без поломок, нужно осуществлять за ними должный уход. После каждого использования вибратор очищается от всех загрязнений. У погружных моделей особое внимание стоит уделить гибкому валу и вибробулаве. Проверяют и затягивают все резьбовые соединения. Два раза в месяц проверяют состояние электрических контактов всех соединений, места крепления клеммной панели и заземление кабеля. Каждый месяц проверяют состояние изоляции кабеля и токоведущих деталей, а также отсутствие замыкания на корпус вибратора. При обнаружении каких-либо неисправностей, например, нарушения изоляции, эксплуатация техники запрещается до устранения неполадки. Своевременное выявление дефектов поможет избежать серьезных поломок и продлить срок службы вибратора. Возможные причины и рекомендации по их устранению вы найдете в инструкции.

Какой вибратор вы выберете для работы? Погружной или площадочный? А, может, в условиях стройки нужны оба? Теперь вы знаете, в чем особенности использования каждого из них, и сможете уверенно работать и с тем, и с другим. Подготовительные работы не займут у вас много времени, а уплотнение бетона будет осуществляться максимально эффективно. В залитом растворе не будет неуплотненных участков, расслоений и трещин – застывшее основание будет прочной основой для всей постройки.
