Наше отечество всегда славилось мастерами с золотыми руками и способностью буквально из всего, что под эти самые руки попадется, сделать полезную, нужную вещь. В этой статье вы узнаете о том, как сделать вибростол своими руками.

Часть первая теоретическая. Планы и идеи

Многие из тех, кто занимается укладкой плитки, задумываются и о ее изготовлении, а также покупке вибростола для этого. Но так как эта техника не из дешевых и ее покупка может сильно сказаться на семейном бюджете, мастер из соображений экономии может решиться собрать вибростол самостоятельно. Для некоторых определяющую роль в принятии решения играет возможность создания оборудования определенных размеров, для других - сложность доставки вибростола, если его покупать в магазине, до рабочего участка.

Самодельный вибростол

Все они по-своему правы. Однако, стоит обратить внимание и на другие стороны подобного решения. Мастер полностью берет на себя всю ответственность за неполадки и прочие проблемы, связанные с техникой, ведь гарантий ее качественной работы никто дать не сможет. С собранным в кустарных условиях вибростолом не обратишься в сервисный центр, и специалисты вряд ли помогут, если что-то случится с таким оборудованием.

Но если идея сделать вибростол своими руками прочно засела в голове, то для начала нужно найти подробную инструкцию со списком всего необходимого - от материалов до инструментов - и оценить затраты времени на изготовление. Существуют различные пособия, к примеру, в интернете можно найти издание «Станки своими руками. Как сделать вибростол», и подробные инструкции от умельцев, которые уже собирали самостоятельно подобное оборудование. Один из подобных примеров и будет рассмотрен в нашей статье.

Часть вторая. Воплощение в жизнь

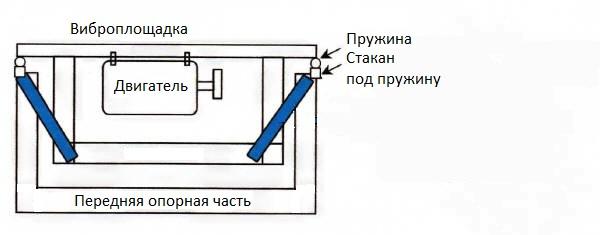

По сути, вибростол состоит из двух основных частей: подвижного стола и вибратора, в роли которого может выступать электродвигатель. Все элементы конструкции должны быть надежно скреплены между собой гайками, болтами или приварены. Начинают самостоятельную сборку вибростола с подбора вибратора, который и будет производить всю работу по уплотнению материала.

Какой нужен двигатель?

В качестве вибродвигателя можно использовать автомобильный стартер с возможностью регулировки напряжения, в зависимости от подключения 1 или 2 аккумуляторов (12 и 24 Вт). Двигатель нужно надежно закреплен под столешницей. Кроме того, на вал стартера можно накрутить две тяжелые шайбы со смещенным отверстием. Сводя и разводя их можно регулировать силу вибрации.

Но так усложнять конструкцию совершенно не обязательно, роль вибратора может выполнить и любой другой двигатель. Главное, чтобы он не был слишком мощный и тяжелый. Для качественной работы небольшого вибростола вполне подойдет электродвигатель, который генерирует 3000 вибр/мин. Его всегда можно выбрать и приобрести в нашей рубрике «Площадные вибраторы».

Ножки и размеры столешницы

Рама стола и его основания собираются из уголков или швеллеров. Можно использовать уголки 50х50 размером 550х550 мм для основания и 650х650 мм для самого стола. Высота ножек будет рассчитываться в зависимости от размеров вибродвигателя, который ни в коем случае не должен касаться пола. В нашем примере высота ножек будет 350 мм. Из сваренных уголков получились две квадратные рамы для будущей столешницы (550х550 мм) и основания вибростола (650х650 мм).

Столешницы вибростолов, которые выпускаются серийно, изготавливаются из стали. Для оборудования собственной сборки тоже лучше использовать сталь или любой другой металл. Один народный мастер сначала в качестве столешницы использовал дверцу от мебели из ДСП, и ему приходилось внимательно следить, чтобы она не рассыхалась, после нескольких тестов ДСП была заменена алюминием. Какой бы материал ни был выбран для столешницы, он должен быть хорошо подогнан по размеру и плотно установлен в раму из уголков, в противном случае вибрация будет гаситься.

К углам рамы столешницы с внутренней стороны вертикально привариваются четыре ножки. К основанию они крепятся таким же образом, единственное отличие будет в том, что ножки к основанию крепятся с внешней стороны и обращены вверху. В углы всех восьми ножек привариваются болты без шляпок (в нашем примере они были 10 мм). Из троса привода стояночного тормоза (он же трос ручника) изготавливаются четыре петли, концы которых пропускаются через трубку из меди. Для надежности крепления трубка сплющивается и затягивается винтом. Эти петли закрепляются на болты ножек основания, сверху в них опускаются ножки столешницы.

Обратите внимание, что есть еще один вариант вибростолов, у которых основание чуть больше, чем столешница. В этом случае оборудование будет иметь компактный вид, что очень удобно для установки стола в небольших помещениях.

К сожалению, тросы недолговечны. Они быстро изнашиваются, хотя их замена и не требует много времени и усилий. Поэтому если вы хотите сделать вибростол своими руками лучше вместо них использовать четыре пружины, они служат дольше и обладают большей подвижностью, но их замена потребует много усилий, так как они не просто закрепляются на болты, а привариваются к ножкам. Если использовать пружины, то столешница и основание изготавливаются одного размера, ведь оставлять зазор для петель из троса не нужно.

Часть третья. Как заставить все это работать

Один из минусов самостоятельной сборки вибростола, как и любого другого оборудования в том, что постоянно случаются непредвиденные неполадки в его работе или ошибки в расчетах. Их исправить и устранить можно только после сборки и тестирования. Поэтому сразу после того, как новый вибростол готов, начинается его отладка.

После пробных запусков мастер, историю которого мы взяли в качестве примера, заменил материал столешницы с ДСП на алюминий. Кроме того он установил вентилятор, охлаждающий двигатель, который нагревается при продолжительном использовании вибростола. Сам же двигатель пришлось перебрать из-за разбитой втулки скольжения. Но на этом все работы по отладке были закончены.

Когда вибростол был до конца собран, а его работа отлажена, Александр запустил собственное производство тротуарной плитки, которой замостил двор и дорожки на даче.

Советы от мастера. Делайте конструкцию вибростола как можно жестче. Все лучше сваривать и избегать болтов с винтами – из-за них возникнут ненужные зазоры, которые уменьшают вибрацию. А форму для плитки можно сделать самому, если покупать дорого. На 1 м2 нужно 4 плитки размером 50х50 см. Ее собирают из уголка 40х40, при желании можно увеличить и до 50х50.

Обратите внимание! Если Вы собираете вибростол, то…

Несмотря на то, что его конструкция действительно очень простая, сборка вибростола требует много времени, сил, опыта и определенных навыков. Поэтому лучше доверить это профессионалам и приобрести уже готовую технику.
Даже если у мастера, самостоятельно собирающего вибростол, помимо энтузиазма и желания, есть специальная подготовка, он все равно не застрахован от того, что собранная им техника будет работать не так как нужно.
Всегда есть шанс, что работу придется переделывать или начинать с нуля, а это опять затраты времени, материалов и денежных средств.
Для работы в мастерских или крупного производства самодельный вибростол не подойдет. Он просто не справится с нагрузкой и качеством, которое требуется профессионалам.

Поэтому всегда проще и быстрее купить уже готовое оборудование заводского производства. Приобрести его можно в рубрике «Вибростолы».

В любом случае, покупаете ли вы вибростол или собираете его своими руками, мы желаем Вам удачи и успехов в работе!
