Как соединяют трубы из сшитого полиэтилена

Содержание

• Фитинги для труб
• Инструменты и материалы для монтажа
• Соединение труб

Трубы из сшитого полиэтилена отличаются гибкостью, устойчивостью к коррозии и долговечностью. Они используются для монтажа систем водоснабжения и отопления, теплого пола, подключения радиаторов, а также в спринклерных системах пожаротушения и в промышленных установках для транспортировки жидкостей.

Монтаж труб PEX производится без паяльника: нагрев исключает образование токсичных выделений.

Далее мы расскажем, какие инструменты потребуются для соединения труб, а также опишем основные этапы монтажа.

Фитинги для труб

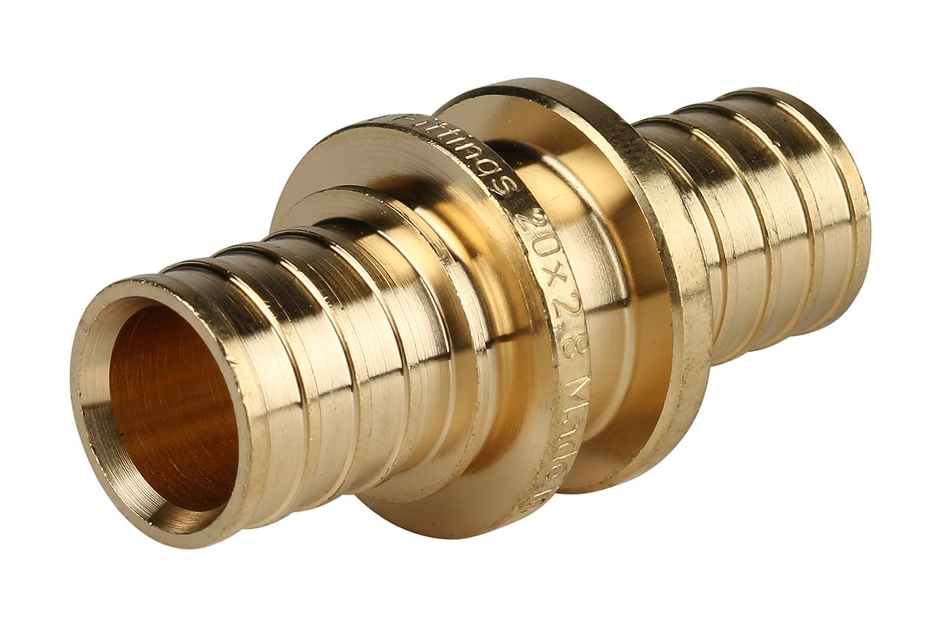

• Переходники и муфты используются для соединения PEX-труб с трубами из других материалов или при переходе с одного диаметра на другой.

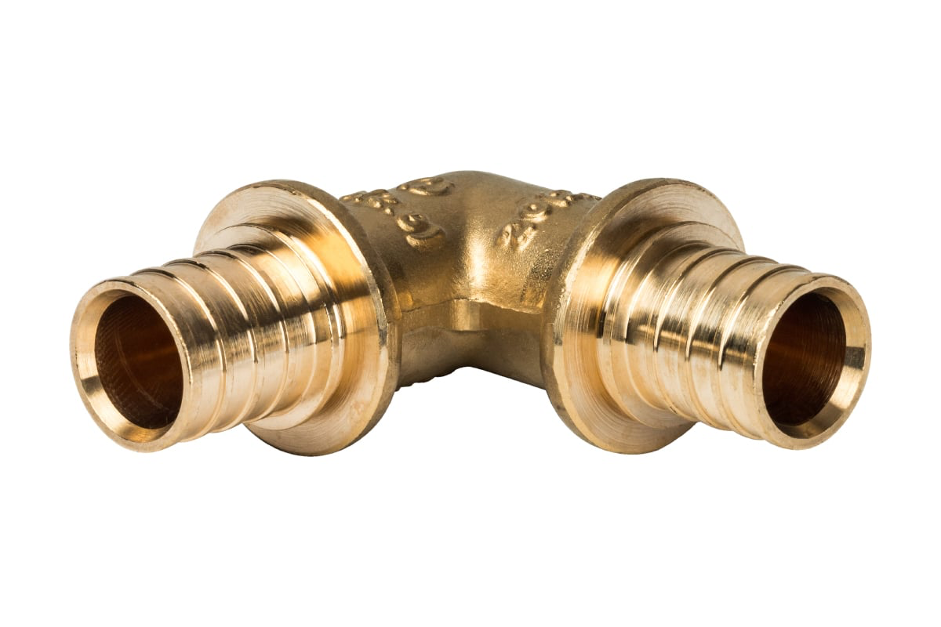

• Уголки используются, чтобы изменить направление трассы, когда согнуть трубу под нужным углом не получается. Трубы из сшитого полиэтилена имеют предельный радиус изгиба, поэтому при монтаже магистрали по сложным схемам без уголков не обойтись.

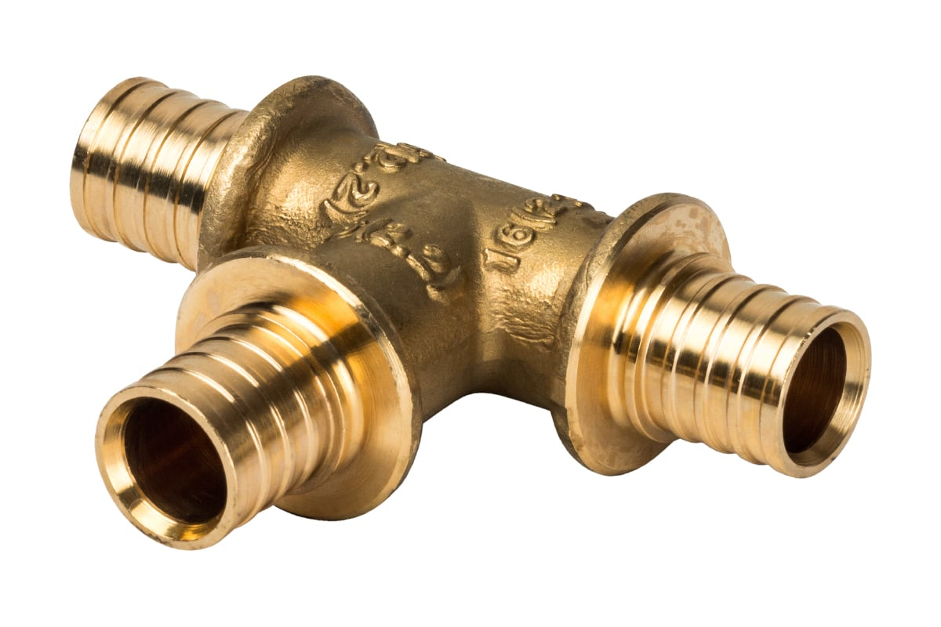

• Тройники используются, чтобы сделать ответвление от основной магистрали. Они также могут играть роль переходников, когда одно из трех ответвлений на фитинге сделано под трубу большего или меньшего диаметра.

Инструменты и материалы для монтажа

• Фитинги
• Труборез
• Труборасширитель
• Пресс-инструмент для обжима фитингов

Соединение труб

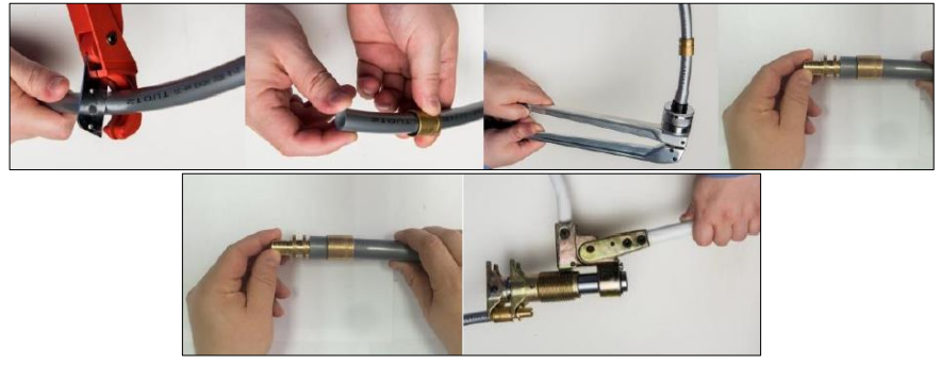

1. Отрежьте трубу перпендикулярно ее оси с помощью трубореза. При резке следует соблюдать угол 90 градусов и исключить образование заусенцев.

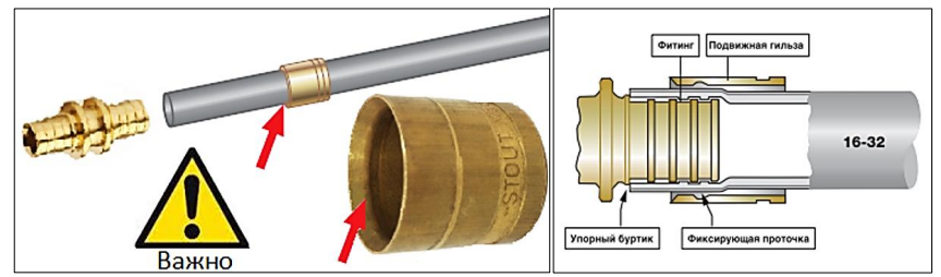

2. Наденьте монтажную (надвижную) гильзу-втулку на трубу. Маркировка на втулке должна находиться на противоположной стороне от среза трубы, а фаска – смотреть в сторону среза.

3. Вставьте расширитель соответствующего размера в трубу до конца и полностью однократно расширьте диаметр трубы.

4. Вставьте штуцер фитинга в трубу. На соединение фитинга с трубой у вас есть 5 – 10 секунд. Штуцер должен войти в трубу до упора, но не дальше буртика фитинга. Спустя 10 секунд фитинг обожмется трубой. Если штуцер фитинга подвижен (не зажат трубой), необходимо удерживать его в требуемом положении до момента его фиксации.

5. Установите трубу с фитингом и гильзой в каретку пресса.

6.Наденьте на фитинг гильзу и запрессуйте ее с помощью гидравлического или ручного пресса.

Надеемся, наши рекомендации помогут при монтаже труб из сшитого полиэтилена. Переходите в рубрику, чтобы подобрать необходимые материалы и инструменты.
