Как установить и настроить терморегулятор теплого пола

ВсеИнструменты.ру 8 800 550-37-70

Содержание

termoregulyator-kvadrat

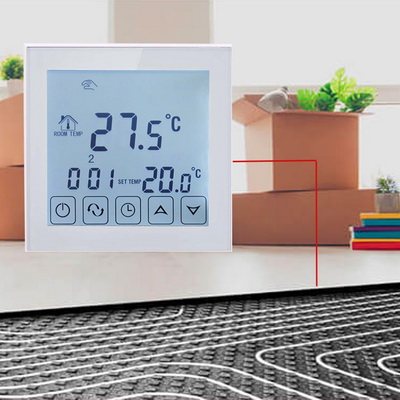

Итак, вы устелили теплый пол или только собираетесь это сделать. Стойте! Не спешите заливать стяжку и укладывать напольное покрытие. Ведь соединение теплого пола с терморегулятором и проверка его работоспособности должны проводиться до финишных отделочных работ. Обнаружив ошибки, связанные с нагревательными матами или кабелем, вы сможете их легко устранить без разрушения пола. А чтобы избежать проблем, читайте наши советы. Мы рассмотрим процесс подключения и настройки на конкретных моделях известных брендов.

Монтаж и подключение

Прежде чем говорить о возможностях настройки, разберемся, как правильно установить терморегулятор на теплый пол. Сначала его нужно правильно подключить.

Обратите внимание – в комплектации должен быть внешний термодатчик, который монтируется в пол. Он необходим для поддержания комфортной температуры пола, чтобы тот не перегревался, и не приходилось ходить по раскаленной плитке. Датчик считывает температуру пола и передает ее на терморегулятор, который отключает нагрев на время, пока поверхность остынет до безопасной температуры.

Важно: для корректной работы термодатчика необходимо разместить его на полу, на расстоянии не менее 50 – 60 см от стены с терморегулятором.

Как правильно установить датчик

При укладке в стяжку – датчик заводится в гофротрубу, которую размещают в подготовленный паз в стене и полу. Сам датчик должен выходить за ее пределы – убедитесь, что стенки гофры его не перекрывают. Можно сделать на конце трубы вырез – так, чтобы датчик лежал только на нижней ее стенке, а сверху был открыт.

ukladka-v-styazhku

При укладке без стяжки – датчик крепится снизу нагревательной полосы мата, вплотную к греющему элементу. Фиксируют его отрезком битумной изоляции или специальным термостойким скотчем. В теплоотражающей изоляции проделывают небольшое отверстие под датчик.

ukladka-bez-styazhki

Конец провода от термодатчика крепится к соответствующей клемме на колодке регулятора. Теперь управляющее устройство будет связано с ним для контроля температуры пола.

Кроме термодатчика, должно быть выполнено подсоединение терморегулятора теплого пола к электросети. Для этого к соответствующим клеммам на колодке крепим провода 220 В: к разъему L идет фаза, к разъему N подключается ноль. Также нужно подключить заземление – для него должна быть своя клемма.

Затем нужно подключить нагрузку, т.е. сам теплый пол – тоже с соблюдением маркировки проводов.

Пример схемы подключения терморегулятора электрического теплого пола

shema-podklyucheniya

Итак, получается, что к клеммной колодке терморегулятора нужно подключить три кабеля – от термодатчика, теплого пола, питающей сети. Для зачистки проводов вам пригодится нож, а для крепления к клеммам – отвертка. Фиксация осуществляется на винты.

termoregulyator2

После подключения нужно проверить работоспособность и настройки. Об этом расскажем чуть позже.

Когда система готова к работе, можно крепить корпус регулятора на стене. Для встраиваемых моделей необходимо подготовить в стене монтажную коробку под размер и в ней винтами прикрутить крепежную пластину корпуса. Затем установить лицевую панель. Накладные модели крепятся на подготовленные заранее в стенах саморезы – для них на задней стороне корпуса есть отверстия.

termoregulyator3

Важно: корпус терморегулятора должен быть размещен на расстоянии не менее 50 см от окон и дверей. Высота от пола – 120 см. На устройство не должны падать прямые солнечные лучи. Убедитесь также, что корпус подходит по степени влагозащиты к типу помещения. Например, в ванной комнате следует устанавливать модели со степенью не ниже IP23.

Прежде чем переходить к настройке терморегулятора теплого пола, надо понять его тип. От этого будет зависеть логика установки температуры. Если вы видите на лицевой панели круглую поворотную ручку со шкалой температуры – это механический тип. Если на панели дисплей и кнопки либо сенсор – это электронный прибор. В зависимости от этого выбирайте для изучения один из следующих блоков статьи.

Настройка механического терморегулятора

С механическим управлением все довольно просто. Это отличный вариант для тех, кто не хочет разбираться в сложных настройках и кому не нужны программируемые функции. Задача такого устройства – фиксировать заданную температуру и поддерживать ее, периодически отключая и включая нагрев.

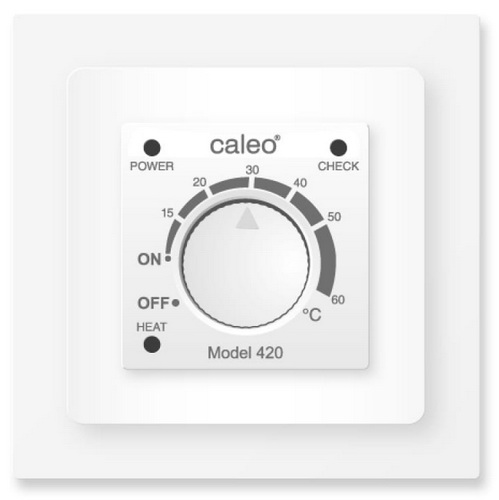

Давайте рассмотрим процесс настройки на примере модели Caleo 420. Она имеет поворотный регулятор со шкалой температуры от 0 до +60 °С. На панели есть световые индикаторы:

  • Power – устройство включено,
  • Heat – идет нагрев,
  • Check – в работе произошла ошибка.

termoregulyator4

Итак, регулировка теплого пола с помощью терморегулятора осуществляется очень просто. Поверните ручку до нужной вам температуры. Загорится индикатор Heat. Как только нужное значение будет достигнуто, нагрев автоматически прекращается, индикатор гаснет. Поддержание температуры происходит также автоматически: как только ее значение падает на 2 °С ниже установленного уровня, вновь начинается нагрев. И так происходит постоянно, пока вы не выключите терморегулятор. Для этого нужно перевести стрелку в положение Off.

Индикатор Check загорается, если выносной датчик температуры неисправен или неправильно подключен. Именно поэтому в начале статьи мы рекомендовали вам проверить работоспособность системы до отделочных работ.

Программирование электронного терморегулятора

В современных домах часто теплые полы уложены не только в ванной и на балконе, но и в комнатах и на кухне. И владельцам хочется более комфортного и рационального обогрева, который может дать только программирование терморегулятора теплого пола. В отличие от механической регулировки вам не придется каждый день подкручивать температуру и включать систему вручную. Установите нужные вам интервалы на неделю – и без забот наслаждайтесь теплом.

Мы рассмотрим процесс настройки программируемого регулятора на примере модели REXANT R51XT 51-0532. Устройство позволяет задавать температуру в пределах от 0 до +50 °С. На дисплее размещены значки режимов, температуры, времени и дней недели. Управление осуществляется с помощью кнопок.

termoregulyator5

Программируемый режим

Обозначается иконкой часов в правой верхней части дисплея. В нем сутки разделяются на 6 периодов, которые вы можете привязать к своему распорядку дня по часам:

1 – пробуждение,

2 – уход на работу,

3 – возвращение в обед,

4 – уход из дома после обеда,

5 – возвращение с работы,

6 – сон.

Эти события выбираются с помощью левой кнопки с обозначением книги. По дням недели вы можете задать разные сценарии, задействовав все 6 периодов или только часть из них. Например, если вы уезжаете в субботу, можно запрограммировать включение теплого пола только к моменту пробуждения и к моменту вашего возвращения.

Для каждого периода вы устанавливаете время и желаемую температуру – с помощью стрелочек. Логично, что в ваше отсутствие или пока вы спите можно установить значение до 20 °С. Так тепло будет поддерживаться без чрезмерного расхода энергии.

Ручной режим

Можно задействовать, если вам не нужно недельное программирование. В таком случае постоянно будет поддерживаться одно значение заданной температуры. При необходимости вы можете его менять.

Комфортный режим

Совмещает ручной и программируемый. Вы можете временно изменить температуру под конкретный интервал суток, например, если рано вернулись домой и замерзли. Увеличьте значение температуры. А при наступлении следующего периода по программе устройство автоматически вернется из комфортного режима в программируемый.

Какие еще настройки есть у этого терморегулятора

  • Калибровка температуры – войдите через настройки в режим ADJ. Проверьте, какое значение показывает дисплей. Сверьтесь с комнатным термометром. Устранить расхождения поможет калибровка терморегулятора теплого пола.
  • Ограничение нагрева – установив в режиме LIT максимальное значение, например, в 40 °С, вы не дадите теплому полу нагреваться выше этого уровня. Это поможет избежать перегрева.
  • Возврат к заводским настройкам – это режим AFAC. Он пригодится в случае, если установленные сценарии вас больше не устраивают или вы что-то напутали с настройками и не можете исправить это вручную. После сброса можно программировать терморегулятор снова.

Эти функции есть у большинства современных электронных терморегуляторов. Также не будет лишним режим антизамерзания, который поможет поддерживать плюсовую минимальную температуру во время вашего длительного отсутствия. Кнопка блокировки полезна для тех, у кого в доме есть дети. Заблокируйте панель, и никто не сможет сбить ваши сценарии.

Итак, мы рассмотрели установку и настройку терморегуляторов для теплого пола. На примере типичных моделей показали, как настраивать и поддерживать температуру. Конечно, устройства могут отличаться интерфейсом и некоторыми обозначениями. Но принцип работы будет таким же. Главное – изучите инструкцию, тогда все станет понятно по вашей модели.

Какой терморегулятор выбрать – решать вам. На нашем сайте представлен большой выбор различных устройств с механическим и электронным управлением, в том числе сенсорным. Только убедитесь, что модель подходит к типу вашего теплого пола. Если вам нужна консультация, обращайтесь к менеджеру. Он поможет с покупкой и скажет, что еще пригодится для монтажа.

Как вам статья?
