Лебедку выбирают по трем параметрам – тяговое усилие, длина троса и режим работы. Тяговое усилие берут с запасом в 1,5 – 2 раза от массы груза, а не равным ей: трение, уклон и грязь увеличивают требуемую тягу. Тип привода выбирают следующим шагом – от него зависят скорость и цена изделия. Но тяговое усилие важнее привода, поэтому его оценивают первым.
Лебедку подбирают по массе груза и условиям работы. Поэтому один и тот же груз требует разного тягового усилия на ровной поверхности и на подъеме.
Лебедку выбирают за пять шагов.
Начинают с расчета тягового усилия, потому что от него зависит выбор лебедки.
Тяговое усилие лебедки составляет силу, с которой она перемещает груз по горизонтали в идеальных условиях. Производитель указывает этот показатель в килограммах или тоннах для первого слоя намотки троса.
Расчет ведут от массы груза и условий перемещения. На ровной поверхности важна сила сопротивления, а на подъеме к ней добавляется составляющая веса груза. Ориентиры – в таблицы.
| Задача | Масса груза | Требуемое усилие |
| Затащить легковой автомобиль на эвакуатор | 1,2 – 1,8 т | 2 – 3,5 т |
| Вытащить внедорожник из грязи | 2 – 2,5 т | 4 – 5 т |
| Поднять груз на этаж стройки | 200 – 500 кг | 0,5 – 1 т |
| Затянуть бревно на участке | 300 – 800 кг | 1 – 1,5 т |
| Натянуть трос или сетку | 100 – 300 кг | 0,5 т |
Усилие падает по мере намотки троса на барабан: на верхних слоях оно меньше паспортного на 20 – 30%. Паспортную тягу указывают для первого слоя, поэтому при выборе учитывают снижение усилия на последующих слоях.
Блок-полиспаст перекидывает трос через ролик и распределяет нагрузку между двумя ветвями, поэтому электрическая лебедка испытывает меньшую нагрузку. Схема с одним подвижным блоком удваивает тяговое усилие и вдвое снижает скорость.
Если лебедка не справляется с нагрузкой, полиспаст позволяет увеличить тяговое усилие без замены лебедки на более мощную. Для этого нужен запас длины троса. После расчета требуемого усилия подобрать привод проще.

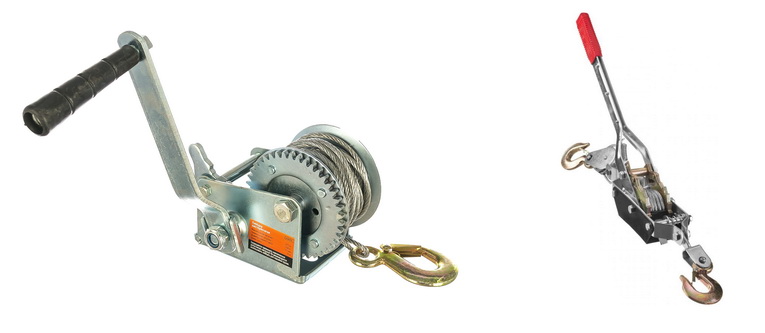

Ручная лебедка не зависит от электричества и подходит для работы там, где нет доступа к сети. Тяговое усилие составляет 0,5 – 3 т, но зависит от конструкции и конкретной модели.
Ручная лебедка требует физической силы оператора, поэтому на длинных перемещениях электрическая лебедка выигрывает по времени в разы. При регулярной работе электрический привод снижает нагрузку на оператора и ускоряет повторяющиеся операции.

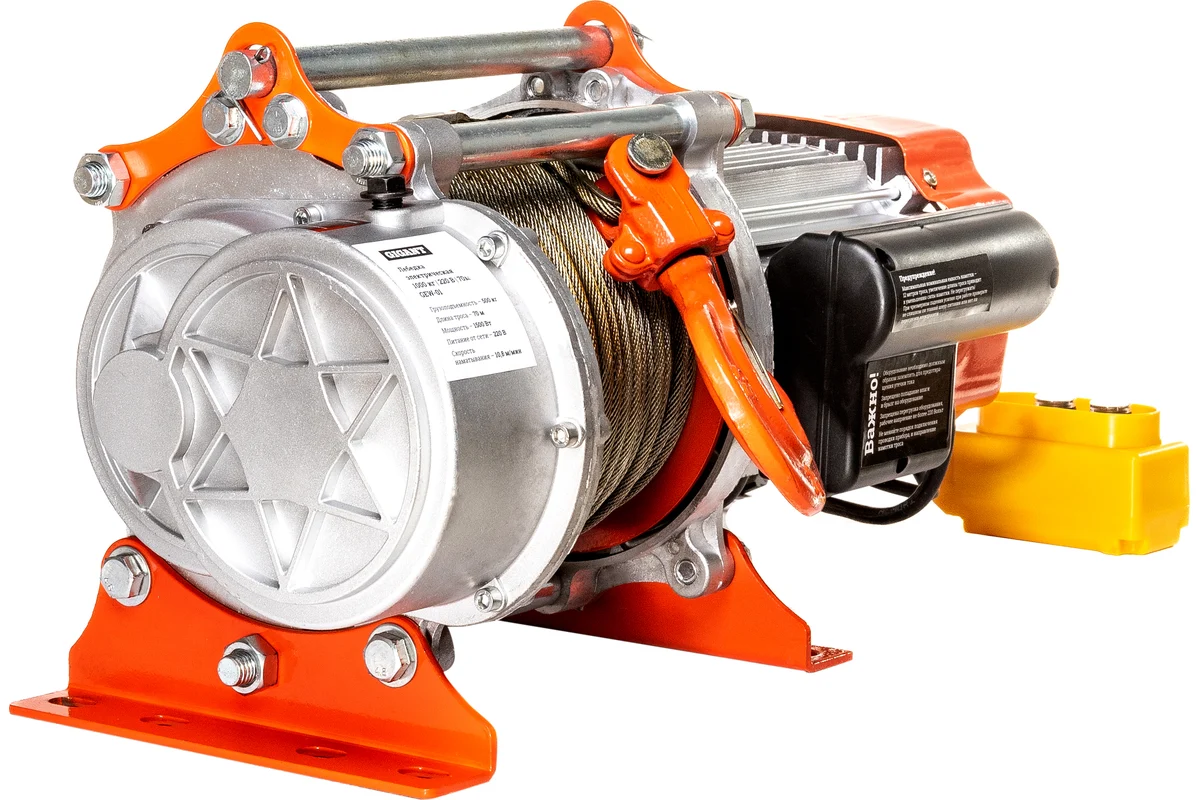

Электрическая лебедка тянет груз без постоянного усилия оператора и развивает тяговое усилие от 250 кг до нескольких тонн. Выбор питания зависит от места установки и условий работы.

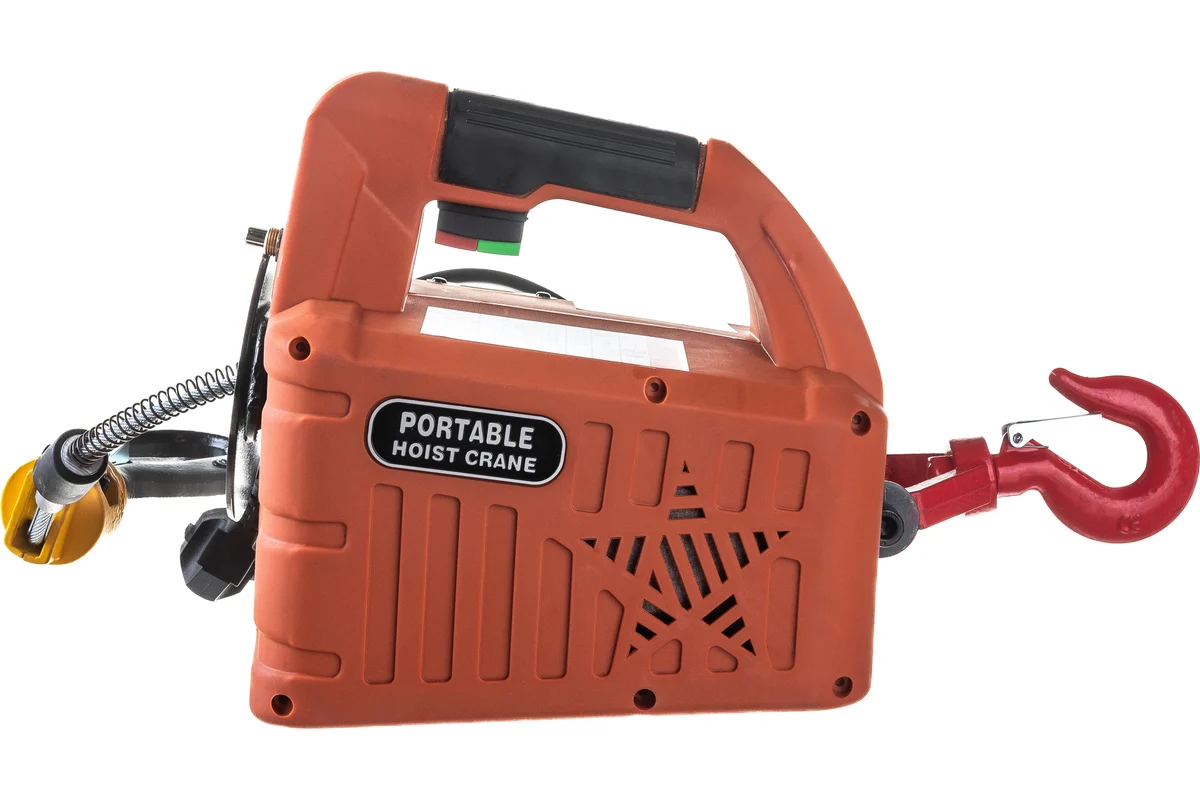

Электрическая лебедка на 220 В работает от сети и подходит для мастерской, гаража и частной стройки. Встречаются модели с грузоподъемностью 250 – 1 000 кг. При использовании полиспаста грузоподъемность моделей увеличивается вдвое.
Электрическая лебедка на 380 В работает от трехфазной сети. Ее используют на производствах, складах и строительных площадках, где нужны более высокая мощность и регулярная продолжительная работа.
Бытовые электрические лебедки не рассчитаны на непрерывную работу. В зависимости от модели продолжительность включения может составлять 20 – 30% от цикла. Отдельные модели при продолжительности включения 20% работают 2 минуты, после чего нужна 8-минутная пауза, а при режиме работы 30% – 3 минуты работы и 7 минут паузы. Это ограничение учитывают заранее, чтобы двигатель не перегревался. По сравнению с ручной моделью электрическая лебедка экономит время, но не подходит для непрерывной работы.

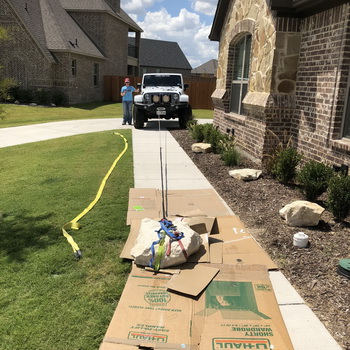

Автомобильная лебедка питается от бортовой сети и развивает тяговое усилие 2 – 6 т. Ее устанавливают на бампер или съемную площадку и используют для самовытаскивания застрявшего автомобиля.
Усилие для внедорожника считают по полной массе автомобиля с запасом. Для автомобиля массой 2 т берут лебедку на 4 – 5 т, потому что грязь и уклон добавляют к тяге до половины веса.
Питание от аккумулятора ограничивает время работы. Лебедка на 12 В под нагрузкой потребляет 200 – 400 А и более, поэтому двигатель автомобиля держат заведенным, а работу выполняют короткими циклами с паузами. На автомобильных моделях по сравнению с промышленными чаще устанавливают синтетический трос.

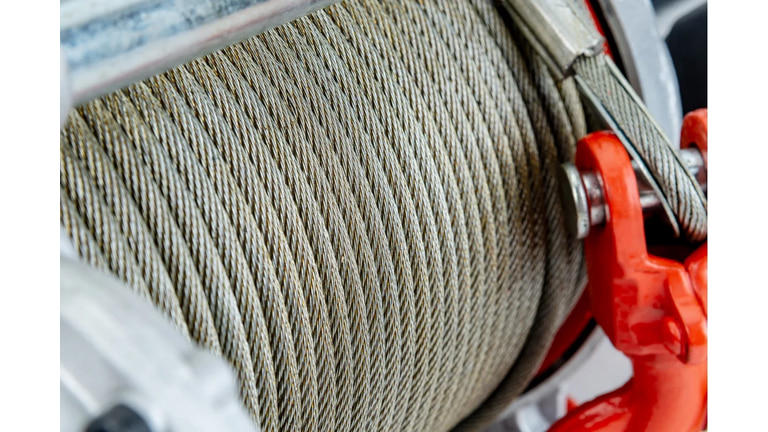

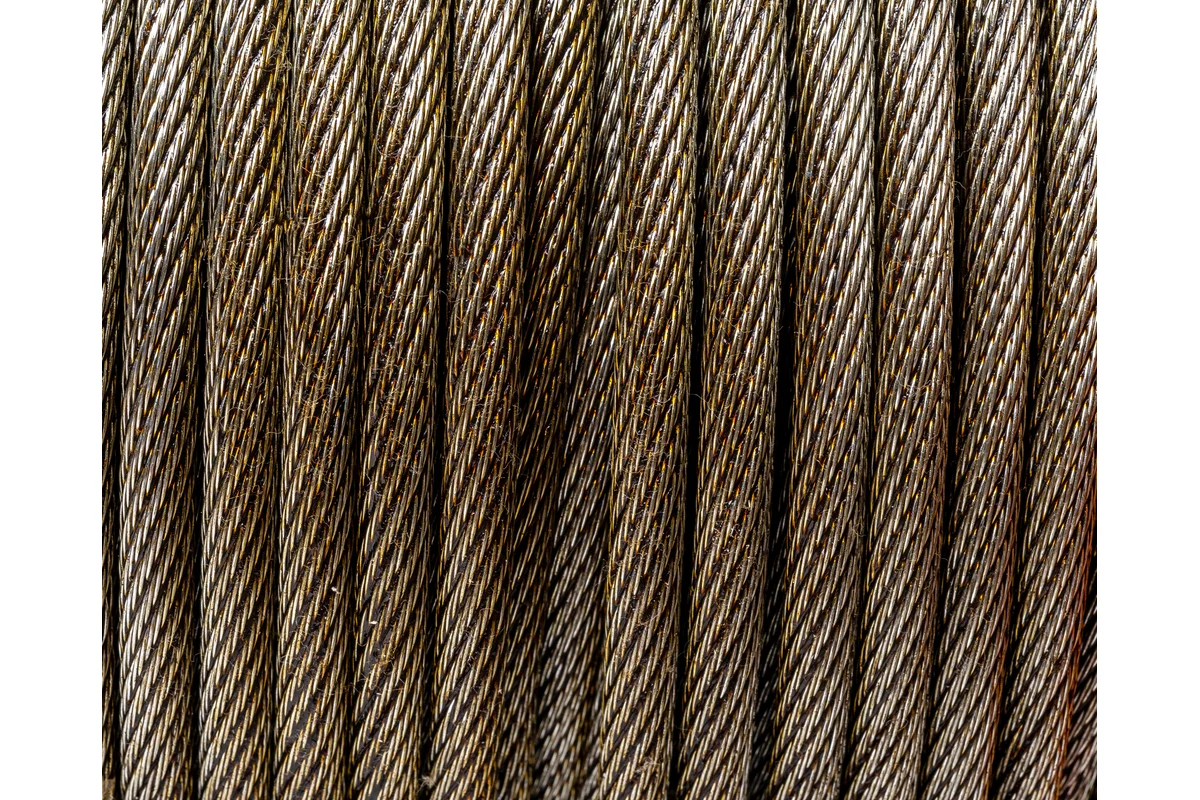

Трос лебедки бывает стальным и синтетическим. В таблице сравнили их по параметрам.
| Параметр | Стальной трос | Синтетический трос |
| Вес | 0,35 – 0,5 кг/м | 0,35 – 0,5 кг/м |
| Поведение при обрыве | Хлещет и опасен | Падает на землю |
| Стойкость (относительный абразивный индекс) | 100 | 50 – 75 |
| Стойкость к ультрафиолету и химии | Высокая | Низкая |
| Ценовой сегмент | Бюджетный | Высокий |
Стальной трос берут для стройки и постоянной работы с абразивной поверхностью – бетоном, камнем, грунтом, песком или шероховатым металлом. Синтетический ставят на автомобильные лебедки, где важен вес и безопасность при обрыве. Также синтетика не травмирует руки и не оставляет заусенцев.
Длина троса задает рабочую длину перемещения груза. Ее выбирают по максимальному расстоянию до точки крепления и оставляют на барабане запас в 3 – 5 витков.
| Сценарий | Длина троса, м |
| Гараж, мастерская, эвакуатор | 10 – 20 |
| Стройка частного дома | 20 – 30 |
| Автомобильная лебедка | 25 – 30 |
| Промышленная площадка | От 50 |
Скорость навивки у бытовых моделей составляет 5 – 10 м/мин, у промышленных – до 16 м/мин. Скорость и усилие обратно пропорциональны: чем выше тяга, тем медленнее идет трос. По сравнению с тяговым усилием скорость имеет меньшее значение при выборе лебедки, если речь не идет о регулярных повторяющихся операциях.
Лебедка закрывает не любую задачу. Основные ограничения лучше учитывать до покупки.
Лебедку подбирают под задачу с запасом, а не под предельную цифру в паспорте. Запас в 1,5 – 2 раза помогает учесть сопротивление при движении, уклон и другие условия работы. При этом выбранная модель должна иметь надежную опору и правильное крепление, иначе даже достаточного тягового усилия будет недостаточно.
Электрическую лебедку на 220 В подключают к сети через отдельную линию и используют сечение кабеля не менее 2,5 кв.мм. Бытовой удлинитель для этого не подходит.
Сечение кабеля выбирают по мощности лебедки, длине линии и допустимому падению напряжения. Лебедка на 1,5 кВт требует медного кабеля сечением не менее 2,5 кв.мм, а при длине линии свыше 20 м сечение увеличивают на ступень. Слишком тонкий кабель нагревается и вызывает падение напряжения, из-за чего двигатель может терять мощность и тяговое усилие.
Линию защищают автоматом и устройством защитного отключения в соответствии с требованиями производителя и электросети. Металлический корпус лебедки заземляют. При повреждении изоляции это снижает риск поражения электрическим током.
Модели на 380 В подключает квалифицированный электрик. Перед первой нагрузкой проверяют направление вращения и правильность подключения фаз. При неправильном чередовании фаз двигатель вращается в обратную сторону, что для некоторых моделей может нарушить работу механизмов управления. После подключения лебедку крепят так, чтобы опора выдерживала расчетную нагрузку.
Крепление лебедки рассчитывают на тяговое усилие с учетом схемы установки, направления тяги и запаса прочности. Анкеры, площадка или бампер должны выдерживать нагрузку, которую развивает лебедка, поэтому слабое крепление может ограничить безопасную работу всей системы.
Электрическую лебедку крепят к стене или балке через анкерные болты и подходящий крепеж. Автомобильную лебедку устанавливают на усиленную площадку, рассчитанную на нагрузку конкретной модели и автомобиля. Производители также требуют использовать штатные точки крепления и соответствующий крепеж.
Стропы и крюки подбирают по той же логике: их допустимая нагрузка должна соответствовать расчетной нагрузке при работе лебедки. Перед началом тяги проверяют точку крепления груза, стропы и соединения. Надежность всей системы зависит не только от самой лебедки, но и от каждого элемента крепления.
Ресурс лебедки зависит от режима работы и обслуживания. Регулярный уход помогает продлить срок службы троса, редуктора и других узлов.
Трос осматривают перед каждой сменой и бракуют при обрыве прядей, заломах и коррозии. Поврежденный трос рвется под нагрузкой, поэтому его заменяют до начала работы.
Редуктор ручной лебедки смазывают по инструкции производителя. Плохой контакт при большом токе нагревается, поэтому у электрической лебедки дополнительно проверяют состояние щеток и соединений, у автомобильной – клеммы и провода.
Хранят лебедку сухой. Предварительно ее очищают от грязи и просушивают, чтобы снизить риск коррозии. Стальной трос после работы дополнительно смазывают.
Лебедку проверяют по пяти пунктам перед покупкой и началом работы. Проверка занимает не более 20 минут и помогает избежать гарантийных споров.
Гарантия не покрывает работу с перегрузом, а перегруз видно по деформации барабана и вытянутому тросу. Также перед покупкой проверяют комплектацию по паспорту и сверяют ее с фактическим содержимым.
Цена лебедки зависит от привода и тягового усилия. Ориентиры по каталогу на 30.09.2026 такие.
| Тип | Усилие | Цена от | Моделей в каталоге |
| Ручная рычажная | 0,75 – 3 т | 895 руб. | 249 |
| Ручная барабанная | 0,5 – 1,5 т | 1 291 руб. | 438 |
| Электрическая 220 В | 250 – 1 000 кг | 14 575 руб. | 50 |
| Электрическая 380 В | от 1 т | 16 110 руб. | 57 |
| Автомобильная 12 В | 2 – 6 т | 6 889 руб. | 522 |
При сопоставимом тяговом усилии разница в цене между ручной лебедкой и электрической лебедкой может отличаться в три раза. Покупка окупается при регулярной работе, если лебедкой пользуются часто. При разовых работах переплата за электрический привод обычно не оправдана. Параметры лебедки подбирают один раз, исходя из конкретной задачи, нагрузки и условий работы.
Лебедку под задачу выбирают с учетом условий работы. В таблице ниже собраны пять типовых случаев – от натяжения сетки до вытаскивания внедорожника.
| Задача | Усилие, т | Привод | Трос |
| Гараж, подъем двигателя | 0,5 – 1 | Таль ручная или электрическая лебедка 220 В | Стальной |
| Стройка, подъем материалов | 0,5 – 1 | Электрическая лебедка 220 В | Стальной |
| Эвакуация легкового авто | 2 – 3,5 | Электрическая лебедка 12 или 220 В | Стальной |
| Внедорожник, самовытаскивание | 4 – 5 | Автомобильная 12 В | Синтетический |
| Натяжение и такелаж | 0,75 – 1,5 | Ручная рычажная | Стальной |
В таблице дается самый тяжелый сценарий. Если лебедка нужна для серийных циклов, дополнительно проверяют ее режим работы.
Для машины массой 2 т берут лебедку на 4 – 5 т. Запас учитывает сопротивление при движении по грязи, снегу и уклону. Для тяжелого бездорожья требуется больший запас.

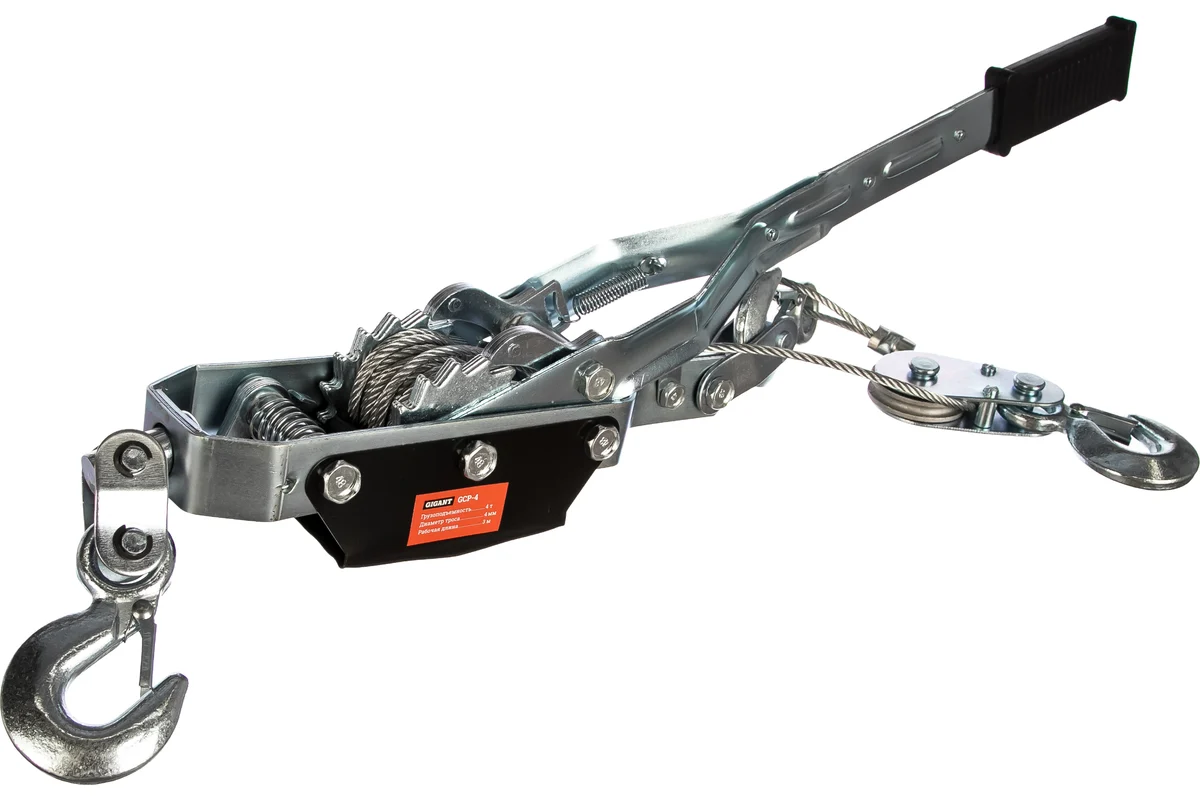

Рычажная протягивает трос насквозь и позволяет использовать его на нужной длине. Барабанная наматывает трос на барабан, поэтому рабочая длина зависит от его вместимости.
Только если производитель прямо разрешает подъем груза в паспорте. Для некоторых моделей допустимая нагрузка при подъеме составляет только половину тягового усилия.
Это доля времени, в течение которого электрическая лебедка работает без перерыва и в пределах одного рабочего цикла. При продолжительности включения 25% из каждых 10 минут 2,5 минуты приходятся на работу, а 7,5 минут — на паузу.
Срок считают не в годах, а по состоянию троса. Его бракуют при обрыве прядей, заломах, сильном износе или коррозии.
Проводной пульт идет в комплекте к электрическим моделям. Радиопульт позволяет управлять лебедкой на расстоянии и не ограничивает оператора длиной провода.
Можно при усиленной площадке и подходящем аккумуляторе. Штатная проводка легкового автомобиля обычно не рассчитана на ток в 300 А, поэтому для лебедки прокладывают отдельные силовые провода нужного сечения.
Ставят полиспаст с блоком, который при соответствующей схеме увеличивает тяговое усилие вдвое. Другой вариант – уменьшить сопротивление движению. Для этого подкладывают доски под колеса, выравнивают направление тяги или снимают часть груза.
Полтора – два раза от массы груза для лебедки при горизонтальной тяге. Для грязи, крутых подъемов и других тяжелых условий берут больший запас, вплоть до двукратного.
Он легче, гибче, безопаснее при обрыве и не образует острых заусенцев. При этом синтетический трос чувствительнее к истиранию, порезам и ультрафиолету, поэтому требует более тщательного ухода и частой замены.
Нужно, если корпус металлический, а лебедка подключается к сети. При повреждении изоляции заземление снижает риск поражения электрическим током.
По току двигателя с учетом пусковой нагрузки. Номинал автомата не выбирают только по мощности лебедки. Для модели на 1,5 кВт точное значение смотрят в паспорте и учитывают параметры питающей линии.
Материал носит справочный характер. Требования к креплению, браковке троса и режимам работы приведены по инструкциям производителей и правилам эксплуатации подъемных механизмов. Характеристики моделей, цены и наличие в каталоге сверяют на дату публикации.
