Как выбрать расширительный бак: расчет оптимального объема

Содержание

• Типы расширительных баков
• Роль и эффективность расширительного бака
• Коэффициент расширения теплоносителя
• Как рассчитать объем расширительного бака

Скачки давления, протечки, перерасход энергии. Если вам знакомы проблемы, связанные с нестабильной работой систем отопления, стоит задуматься о покупке расширительного бака.

Расширительный бак – это специальный резервуар, который регулирует давление в системе. Он предотвращает гидроудары и продлевает срок службы системы отопления.

Далее мы расскажем, как подобрать объем расширительного бака для системы отопления.

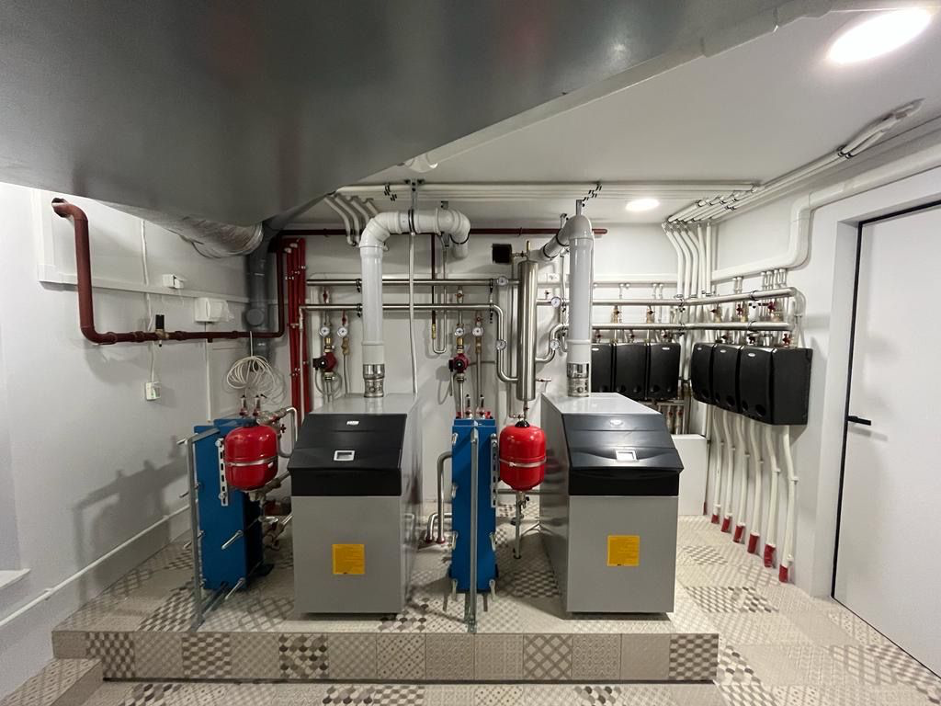

Виды расширительных баков

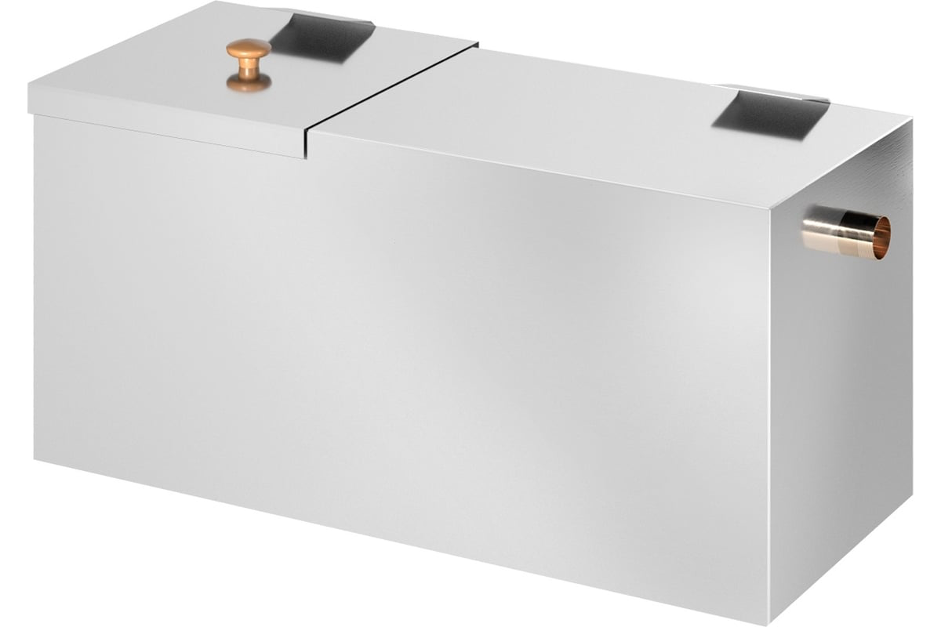

Открытого типа

Конструкция: емкость в форме цилиндра или куба. Наличие открытого верха исключает избыточное давление в системе.

Установка: в верхней точке контура, например, под крышей. Такое расположение исключает образование воздушных пробок.

Плюсы	Минусы
Простая конструкция Естественная циркуляция Возможна работа без электричества Доступная цена Можно сделать самостоятельно	Трудоемкое техобслуживание из-за размещения на высоте Высокие теплопотери при низкой температуре в помещении Из-за контакта с воздухом возможна коррозия бака Можно применять только в домах высотой до двух этажей

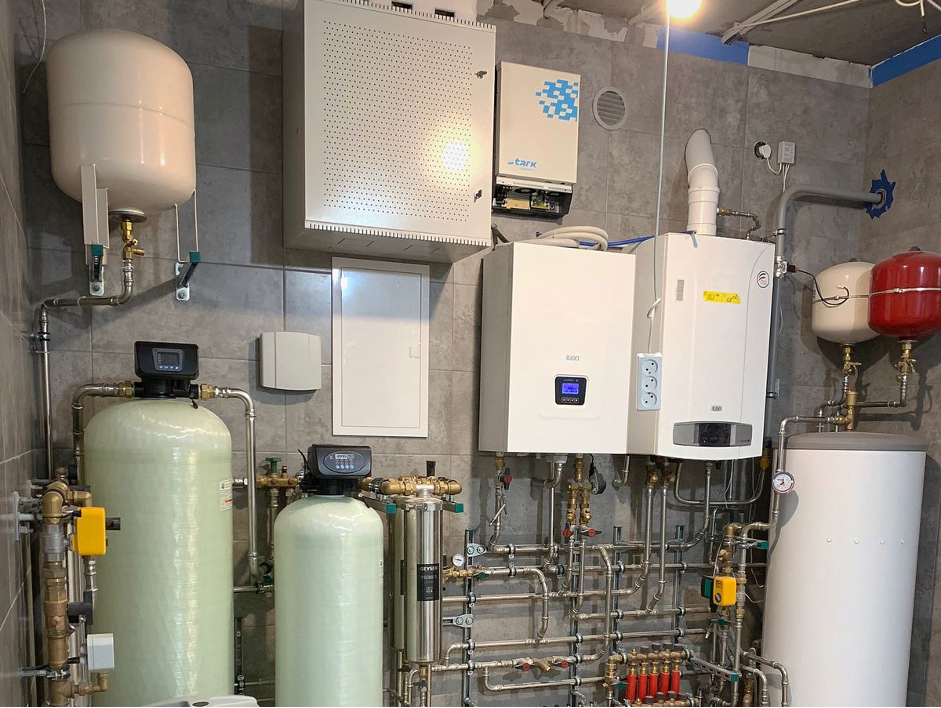

Закрытого типа

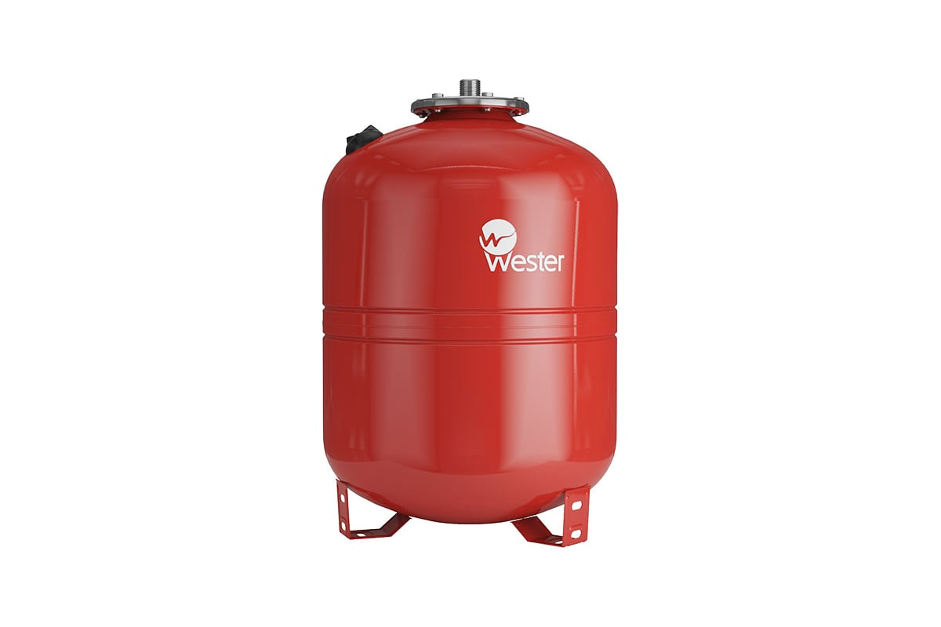

Конструкция: герметично закрытая емкость в форме цилиндра. Внутри бак разделен на две части: в одной находится газ, в другой –теплоноситель. Между резервуарами установлена мембрана. Она контролирует давление в системе. При увеличении давления вода поступает в камеру, давит на мембрану и оттесняет ее в отсек с газом. Излишки воздуха стравливаются через клапан.

Мембранная перегородка может быть съемной (подлежит замене отдельно) или несъемной (при повреждениях бак меняется целиком).

Установка: в любом удобном месте, например, в котельной.

Плюсы	Минусы
Минимальные теплопотери За счет отсутствия контакта с воздухом исключена коррозия Простота эксплуатации Можно применять в домах высотой 2 этажа и более	Высокая цена Трудоемкий монтаж

Эффективность расширительного бака

Это способность устройства компенсировать изменения объема воды в системе отопления при изменении температуры и давления.

Эффективность расширительного бака (D) можно определить по формуле.

D = (Pmax – P0) / (Pmax + 1)

Pmax: максимальное рабочее давление (бар)

P0: давление внутри бака (бар)

Максимальное рабочее давление (Pmax), бар	Давление внутри бака (P0), бар
	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
1	0,25	-	-	-	-	-	-	-
1,5	0,4	0,2	-	-	-	-	-	-
2,0	0,5	0,33	0,16	-	-	-	-	-
2,5	0,58	0,42	0,28	0,14	-	-	-	-
3,0	0,62	0,50	0,37	0,25	0,12	-	-	-
3,5	0,67	0,55	0,44	0,33	0,22	-	-	-
4,0	0,70	0,60	0,50	0,40	0,30	0,20	-	-
4,5	-	0,63	0,54	0,45	0,36	0,27	0,18	-
5,0	-	-	0,58	0,50	0,41	0,33	0,25	0,16
5,5	-		0,62	0,54	0,47	0,38	0,30	0,23
6,0	-	-	-	0,57	0,50	0,42	0,35	0,28

Коэффициент расширения теплоносителя

Используется при расчете объема расширительного бака. Он зависит от температуры теплоносителя: чем ниже температура, тем меньше коэффициент расширения.

Рекомендованная температура теплоносителя: 80 – 90 градусов.

Теплоноситель: вода.

Температура	Коэффициент расширения
80 градусов	2,82%
85 градусов	3,14%
90 градусов	3,47%

Теплоноситель: вода + 10% гликоля.

Температура	Коэффициент расширения
80 градусов	2,93%
85 градусов	3,26%
90 градусов	3,60%

Теплоноситель: вода + 20% гликоля.

Температура	Коэффициент расширения
80 градусов	3,36%
85 градусов	3,69%
90 градусов	4,04%

Теплоноситель: вода + 30% гликоля.

Температура	Коэффициент расширения
80 градусов	3,79%
85 градусов	4,13%
90 градусов	4,48%

Теплоноситель: вода + 40% гликоля.

Температура	Коэффициент расширения
80 градусов	4,10%
85 градусов	4,45%
90 градусов	4,80%

Теплоноситель: вода + 50% гликоля.

Температура	Коэффициент расширения
80 градусов	4,33%
85 градусов	4,67%
90 градусов	5,01%

Как рассчитать объем расширительного бака

Для этого можно воспользоваться формулой.

V = (VL x E) / D

VL – объем воды в системе.

Е – коэффициент расширения теплоносителя.

D – эффективность расширительного бака

Сделаем расчет на конкретном примере

Дано

• Отапливаемая площадь – 400 кв.м
• Высота системы – 5 м
• Теплоноситель – вода
• Коэффициент расширения при температуре 85 градусов – 3,14% (0,03)
• Мощность котла – 40 Вт
• Максимальное рабочее давление – 2,5 бар
• Изначальное давление – 0,5 бар

1. Рассчитаем объем воды в системе

На 1 кВт приходится в среднем 15 л.

VL = 15 x 40 = 600 л

2. Рассчитаем эффективность расширительного бака

D = (2,5 – 0,5) / (2,5 + 1) = 0,58

3. Рассчитаем объем расширительного бака

V = (600 x 0,03) / 0,58 = 31 л

Таким образом, для системы отопления подойдет расширительный бак объемом 35 л.



Пусть наши рекомендации помогут при подборе расширительного бака для системы отопления. Больше товаров в рубрике.
