В результате работы системы вентиляции происходит не только очистка воздуха, но и потеря тепла. Калориферы предназначены для возвращения тепловой энергии в помещение. Их устанавливают в системах вентиляции цехов, складов, ангаров и других крупных промышленных и производственных объектов.

Мы расскажем, какие существуют типы калориферов. Также раскроем особенности конструкции и принципы работы.

Типы калориферов

Электрические – работают от сети, нагревают воздух через электрические нагревательные элементы.
Газовые – используют газ для нагрева воздуха, зачастую применяются в промышленных и торговых помещениях.
Водяные – используют горячую воду или пар для обогрева воздуха, используются в системах отопления зданий.

Конструкция

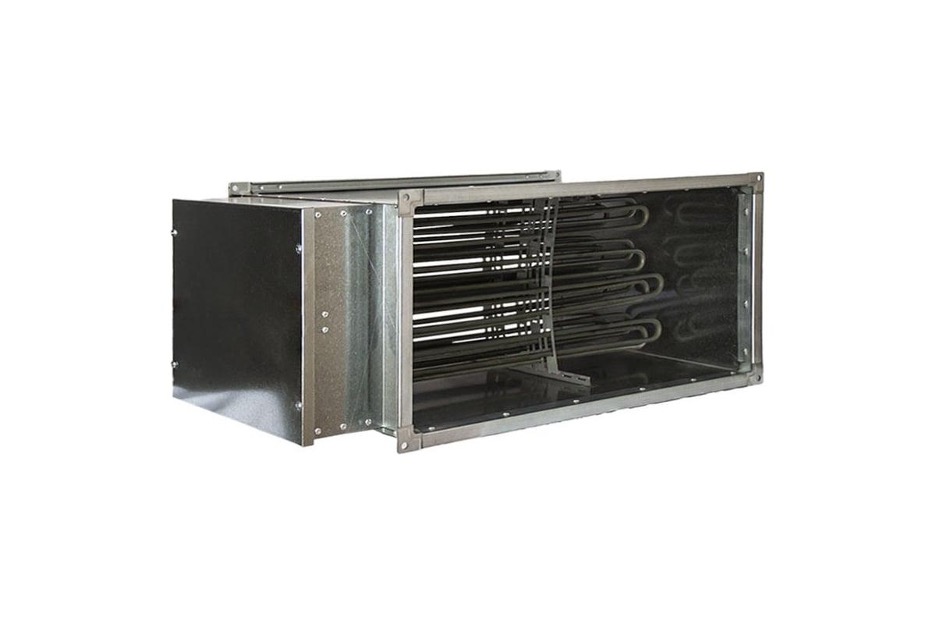

Корпус защищает внутренние элементы. Может быть выполнен из стали или алюминия.

Нагревательный элемент – основная деталь калорифера, которая генерирует тепло. Это может быть трубчатый обогреватель, теплообменник для горячей воды или воздуха, либо газовая горелка.

Теплообменник – система, через которую проходит теплоноситель. Он обеспечивает передачу тепла от нагревательных элементов к обрабатываемому воздуху или жидкости.

Вентилятор или насос – в воздушных калориферах для принудительного нагнетания воздуха используется вентилятор, в водяных калориферах – насос для циркуляции теплоносителя.

Регулирующие и защитные элементы – термостаты, датчики температуры, автоматические выключатели, клапаны. Они отвечают за поддержание нужной температуры и безопасность работы устройства.

Подключение и управление. Калориферы могут быть оснащены различными системами управления, включая механические или электронные термостаты, регуляторы мощности, пульты дистанционного управления и системы автоматической регулировки.

Принцип работы

1. Забор воздуха или теплоносителя

В калориферах с воздушным обогревом воздух забирается из окружающего пространства через решетки или воздухозаборники.

В водяных калориферах теплоноситель (вода или пар) подается через трубопровод.

2. Нагрев теплоносителя

В электрических калориферах нагревательные элементы (спирали или трубчатые обогреватели) начинают разогреваться при подаче электричества. Эти элементы излучают тепло, которое передается на окружающий воздух.

В газовых калориферах происходит сжигание газа (природного или пропан-бутанового), выделяется тепло, которое нагревает воздух или теплоноситель.

В водяных калориферах теплоноситель (вода или пар) передает тепло на теплообменник, который в свою очередь нагревает воздух, проходящий через калорифер.

3. Теплообмен

В водяных калориферах теплообменник помогает передавать тепло от жидкости или пара в воздух, который затем прогревает помещение.

В воздушных калориферах воздух непосредственно нагревается от контакта с горячими элементами.

4. Циркуляция воздуха или теплоносителя

В воздушных калориферах направляют потоки воздуха через нагревательные элементы. Чем больше поток воздуха, тем быстрее воздух прогревается.

В водяных калориферах насос или циркуляционная система обеспечивают движение теплоносителя по трубам, что способствует равномерному распределению тепла.

5. Вывод горячего воздуха

После того как воздух нагреется, он подается в помещение. У некоторых калориферов есть термостат, который автоматически регулирует температуру в помещении, включая или отключая нагревательные элементы при достижении заданной температуры.

6. Защита от перегрева и управления

У большинства современных калориферов есть встроенные системы безопасности – термостаты, защитные датчики и автоматические выключатели, которые предотвращают перегрев устройства. Эти системы отключают калорифер при повышении температуры выше безопасного уровня или в других непредвиденных ситуациях.

Основные характеристики

1. Мощность

Параметр указывается в киловаттах (кВт). Подбор мощности зависит от площади отапливаемого помещения.

Формула

Площадь помещения (кв.м) × 0,1 – 0,15 кВт

Пример расчета

Для помещения площадью 30 кв.м

30 кв.м × 0,15 кВт = 4,5 кВт

2. Производительность

Параметр измеряется в кубических метрах в час (куб.м/ч) и указывает на объем воздуха, который калорифер может прогнать через теплообменник за единицу времени.

Для жилых помещений достаточно трех – четырех замен воздуха в час.
Для производственных помещений и торговых площадей требуется больше замен воздуха – от 4 до 6 в час, чтобы обеспечить комфорт и хорошие условия для работы.

Необходимая производительность вычисляется по формуле:

Производительность = объем помещения × число замен в час

Пример расчета

90 куб.м × 4 замены в час = 360 куб.м/ч

3. Температурный диапазон

Указывает минимальную и максимальную температуру, которую может поддерживать калорифер.

У электрических калориферов рабочая температура лежит в диапазоне от +20 до 60 °C.
У газовых калориферов максимальная температура может доходить до +80 °C.

Популярные марки калориферов

Ventart

Это российская компания-производитель разрабатывает и выпускает климатическое оборудование с 2000 года.

Калориферы этого производителя изготовлены из прочных и качественных материалов, отличаются высокой эффективностью нагрева и низким потреблением энергии.

Shuft

Европейский машиностроительный холдинг, который производит оборудование для систем вентиляции. Был образован в Дании в 1998 году. Имеет научно-технический потенциал, который позволяет разрабатывать инновации в трех различных областях. Входит в число лидеров инновационного развития в индустрии HVAC. С 2016 года сотрудничает с концерном Ballu Machine. В 2014 году компания открыла инженерно-промышленный комплекс в России.

Калориферы имеют одноступенчатый нагрев, внешнее реле защиты с возвратом в исходное положение, возможность регулировки температуры, скорость воздуха не менее 1,5 м/с. Оборудование отличается низкой вибрацией и минимальным уровнем шума.

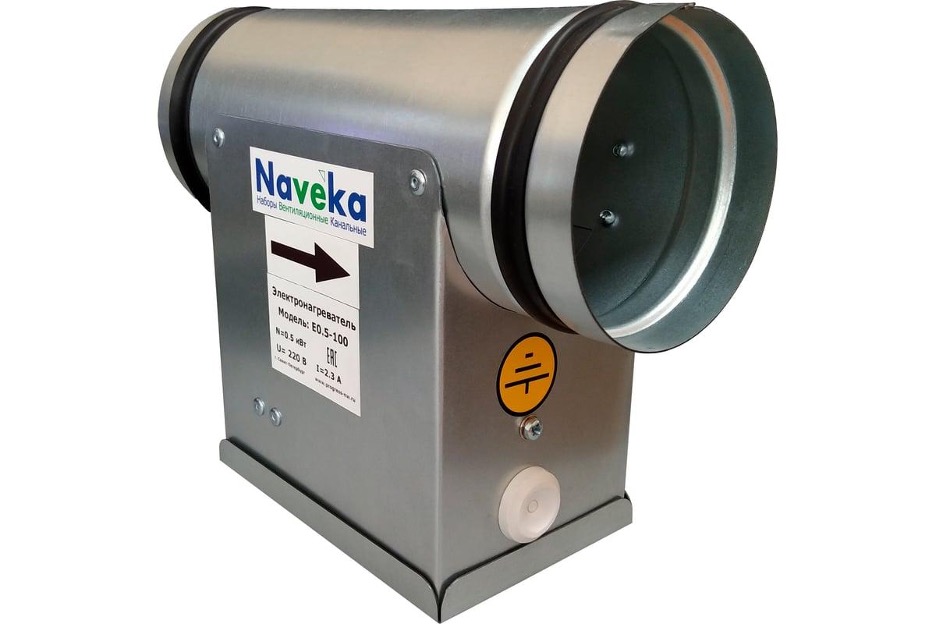

Naveka

Компания производит и поставляет оборудование для общеобменной вентиляции, бытового и промышленного назначения. Каждое изделие собирается по высоким технологическим стандартам и проходит проверку качества на выходе с производства. Для производства используются материалы и комплектующие, отобранные на основе их надежности и лучших характеристик в своем классе. Оборудование успешно функционирует на многих объектах в России, Беларуси и Казахстане.

Для изготовления калориферов компания использует комплектующие отечественных и зарубежных производителей. Это позволяет предлагать покупателям товары в оптимальном соотношении цены и качества.
