Кран Маевского: технические характеристики и устройство

Содержание

1. Назначение воздухоотводчика
2. Кран Маевского: технические характеристики
3. Типы воздухоотводчиков и их устройство



1. Назначение воздухоотводчика

Заметили, что батареи стали хуже греть? Чаще всего это связано с воздухом, который скапливается в верхних полостях радиатора, и в этих местах батарея холоднее, чем внизу. Чтобы устранить проблему, в боковую заглушку радиатора или непосредственно на контур отопления монтируется кран определенной конфигурации. Иначе его называют радиаторным игольчатым воздушным клапаном или краном для спуска воздуха с маркировкой СТД 7073В, или краном Маевского.

Устанавливают клапан обязательно на биметаллические, алюминиевые и стальные радиаторы. При взаимодействии алюминия с теплоносителем возникает реакция с выделение водорода. Газ не только образует воздушные пробки, но и ускоряет процесс окисления и разрушения внутренней полости секции радиатора. В биметаллических батареях, большинство из которых представляют собой не 100% биметалл, площадь соприкосновения теплоносителя с алюминием тоже присутствует, хотя и в меньшей степени. Что же касается чугунных радиаторов старого образца, то в процессе стравливания воздуха вместе с ним выходит большое количество теплоносителя. Малый диаметр выпускного отверстия крана для этого не предусмотрен, поэтому на такие батареи чаще всего ставят обычные шаровые краны. Заметим также, что установка крана Маевского обязательна на отопительных коллекторах и полотенцесушителях.



2. Кран Маевского: технические характеристики

Рабочая среда может быть двух типов, и в соответствии с этим есть клапаны, работающие с жидкостями – питьевой или технической водой и другими неагрессивными жидкостями, и воздушные клапаны для пара и сжатого воздуха.

Температура рабочей среды для большинства устройств составляет 100 – 120 °С.  Есть модели, которые монтируются на системы с теплоносителем до 150 ºС.

Давление в большинстве клапанов равно 10 атм. Если же давление в системе выше, хотя встречается такое нечасто, рекомендуется установить кран Маевского, способный выдержать работу при 16 атм. В маркировке можно встретить обозначение Ру – номинальное давление, которое для трубопроводной арматуры по ГОСТ 356-80 соответствует значениям 1,0 и 1,6 МПа соответственно. Это постоянное давление воды, которое воздухоотводчик может выдержать в течение всего срока эксплуатации.

Тип резьбы может быть внутренним и внешним. Внешняя дюймовая может быть 1, ½ или ¾ дюйма. В маркировке такие краны будут иметь обозначение Ду 25, Ду 15 и Ду 20 соответственно, где цифры обозначают присоединительный размер в миллиметрах. Метрическая резьба может быть 10 мм с шагом резьбы 1 мм. Обозначение в маркировке М10х1.

Материал корпуса может быть латунь или сталь 20 (конструкционная углеродистая). Выбор связан с тем, что эти материалы наименее подвержены воздействию коррозии, поэтому изделия выдерживают заявленный срок службы. С этим параметром связан класс герметичности. Не у всех изделий производитель его указывает, поэтому надо помнить, что по ГОСТ 9544-93 для трубопроводной запорной арматуры это должен быть класс А (без видимых протечек).

Устройство выполняет всего одну функцию – удаление воздуха из системы отопления, поэтому выбрать его по характеристикам совсем не сложно. Следует лишь помнить, что они должны соответствовать типу системы. Для отопительной системы в собственном доме подойдут любые модели, а для квартиры в многоквартирном доме надо подбирать кран по давлению и температуре. Эти параметры можно узнать в соответствующей организации (ЖЭК, ТСЖ и др.).



3. Типы воздухоотводчиков и их устройство

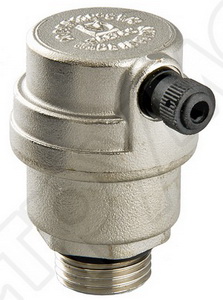

Автоматический кран Маевского

В процессе развоздушивания системы это устройство не требует участия человека – работает благодаря поплавковой системе, которая открывает/закрывает выпускной клапан. Кран чувствителен к засорению, поэтому периодически его надо снимать и прочищать. И по этой же причине он устанавливается преимущественно в индивидуальных отопительных системах, где качество теплоносителя выше, чем в централизованных.

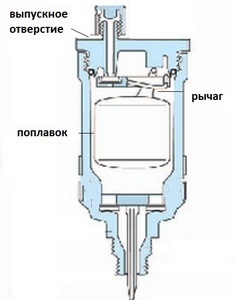

По конструкции представляет собой воздушный клапан с поплавком. Клапан соединен рычагом с золотником, который перекрывает выпускное отверстие. В зависимости от положения поплавка происходит воздействие на подпружиненный золотник. Когда в системе нет воздуха, автоматический кран полностью заполнен теплоносителем, и поплавок находится в верхнем положении. Когда воздухоотводчик заполняется газами, поплавок опускается, рычаг ослабляет свое воздействие на золотник. В результате отверстие открывается – воздух выпускает сам себя.

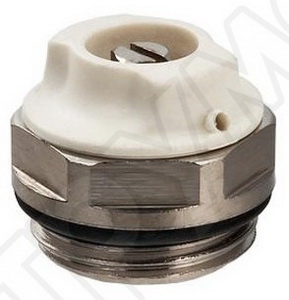

Ручной кран Маевского

Представляет собой простое устройство, которое устанавливается в разных отопительных системах. Нечувствителен к качеству теплоносителя и может эксплуатироваться длительное время без профилактических работ. Стравливание воздуха осуществляется через принудительное откручивание запорного винта.

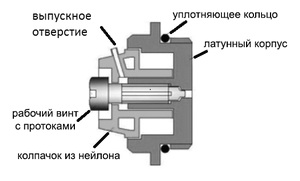

Простота конструкции объясняет надежность и повсеместное использование запорной арматуры такого типа. Напоминает вентиль с конусообразным винтом внутри. Отверстие, в которое входит этот винт, имеет небольшой диаметр, что дает возможность конструкции сообщаться с теплоносителем в радиаторе и обеспечивает лучшую герметичность при гидроударах. Когда винт вкручивается в отверстие, теплоноситель перекрывается полностью. Если его выкручивать, отверстие будет открываться, и через него начнут выходить скопившиеся газы. Спуск воздуха проходит по специальному отверстию на шайбе диаметром около 2 мм. Для обеспечения герметичности системы при монтаже на таком клапане предусмотрено уплотняющее кольцо. Разные производители выпускают краны с несколькими вариантами шлицов – запорных винтов. Чаще всего встречаются с резьбой под отвертку, но в продаже можно найти и модели с головкой, которая затягивается специальным ключом.

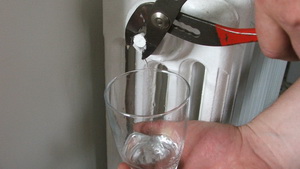

Большую часть времени ручной кран остается закрытым. Чтобы развоздушить радиатор, необходимо взять отвертку или ключ, который идет в комплекте, вставить в винт и сделать 1 – 2 оборота. В этот момент скопившийся в батарее воздух попадет в протоки рабочего винта, затем в образовавшийся канал и начнет выходить наружу. При этом вначале вы можете услышать характерное шипение, а через некоторое время воздух будет выходить вместе с теплоносителем. Поэтому прежде чем стравливать воздух при помощи крана Маевского, подготовьте емкость для сбора воды. Вода течет тоненькой струйкой, и много ее не вытечет. Когда струйка станет сплошной, поверните отвертку или ключ в обратном направлении, чтобы закрыть клапан. Такую процедуру проделывают несколько раз в году – в начале и конце отопительного сезона обязательно, и в период работы батареи время от времени.
