Газовый котел – один из экономичных вариантов отопления дома при наличии магистрального газа. Его монтаж зависит от требований к помещению, проекта, схемы подключения и правильного выполнения газовой части. Ошибки при установке могут привести к утечке газа, нарушению работы дымохода или проблемам с запуском оборудования.
Газовую часть и пуск газоиспользующего оборудования выполняют специалисты, имеющие необходимые полномочия и допуски. Остальные работы – например, подготовку места установки и элементов системы отопления – можно выполнить заранее, если это допускает проект и инструкция производителя.
В статье разберем требования к помещению для газового котла, необходимые документы, порядок монтажа и частые ошибки.
Точные требования зависят от типа котла и условий подключения – их проверяют по проекту и инструкции производителя.
Самостоятельно подключать газовый котел к газопроводу нельзя. Подключение к газопроводу, проверку герметичности и первый пуск выполняет специализированная организация. Самовольное подключение может привести к приостановке подачи газа и административной ответственности.
Подготовку помещения и часть работ с отопительным контуром можно выполнить самостоятельно или поручить монтажникам.
Требования зависят от типа котла, камеры сгорания и его мощности. Точные параметры указывают в проекте и проверяют по паспорту оборудования.
Объем и высота. Для котла с открытой камерой сгорания в отдельной теплогенераторной объем помещения должен быть не менее 15 куб.м, а высота – не менее 2,5 м. Для котлов с закрытой камерой сгорания эти значения не применяют как универсальное требование. Воздух в помещении нужен для горения: в тесной котельной его не хватает, и газ сгорает не полностью.
Приток воздуха. Для котла с открытой камерой сгорания в помещение должен постоянно поступать наружный воздух в объеме, необходимом для вентиляции и горения. Способ организации притока – через клапан, решетку, подрез двери или другое предусмотренное проектом решение.
Вентиляция. В помещении с бытовым газоиспользующим оборудованием предусматривают естественную вентиляцию. Для котлов с открытой камерой сгорания воздухообмен рассчитывают с учетом объема воздуха, необходимого для горения. Через вытяжной канал из помещения уходят влага и газ при небольшой утечке.
Окно. Требования к окну зависят от типа помещения и установленного оборудования. Его параметры и возможность проветривания должны соответствовать проекту и действующим требованиям.
Стена и основание. Котел крепят на основание, которое соответствует требованиям производителя по материалу, прочности и расстояниям до конструкций. Для горючих стен предусматривают защиту, если этого требуют проект и инструкция производителя.
Электричество и вода. Для котла с электропитанием предусматривают подключение с защитным проводником. Для двухконтурного котла дополнительно нужен ввод холодной воды для контура ГВС. Расположение розетки и коммуникаций определяют по проекту и паспорту котла.

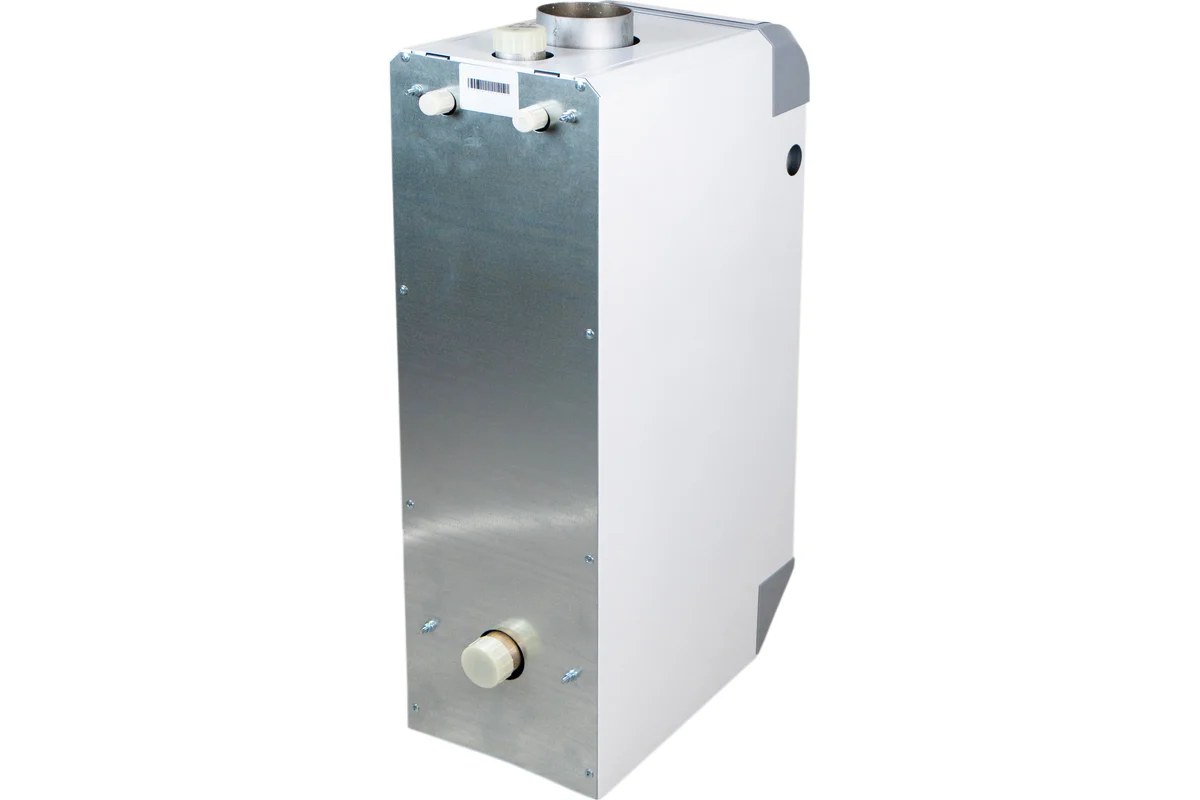

Газовый котел можно установить в отдельной котельной или на кухне.

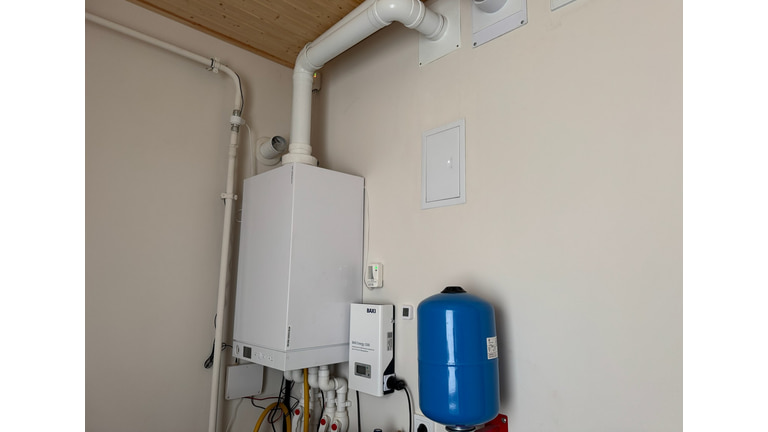

В отдельной котельной проще разместить оборудование и организовать вентиляцию. А шум горелки и циркуляционного насоса меньше мешает жильцам.
На кухне котел устанавливают, если помещение подходит по объему, высоте, вентиляции и другим требованиям проекта.
При выборе места учитывайте расположение газовой трубы и дымохода. Чем короче трассы и чем меньше лишних поворотов, тем проще монтаж и меньше расход материалов. Конструкция дымохода должна соответствовать проекту и требованиям производителя – длина и количество поворотов сами по себе не гарантируют хорошую тягу.
Для подключения и пуска газового котла понадобятся документы на подключение газа, установленное оборудование и проверку системы. Точный перечень зависит от условий подключения, типа дома и региона.
Обычно проверяют наличие:
Точный перечень документов лучше заранее уточнить в газораспределительной организации, которая будет выполнять подключение и пуск котла.
Проект стоит заказать до покупки котла. По проекту определяют допустимое место установки, схему подключения и требования к оборудованию. Это помогает не купить котел, который не подходит под условия газоснабжения дома.

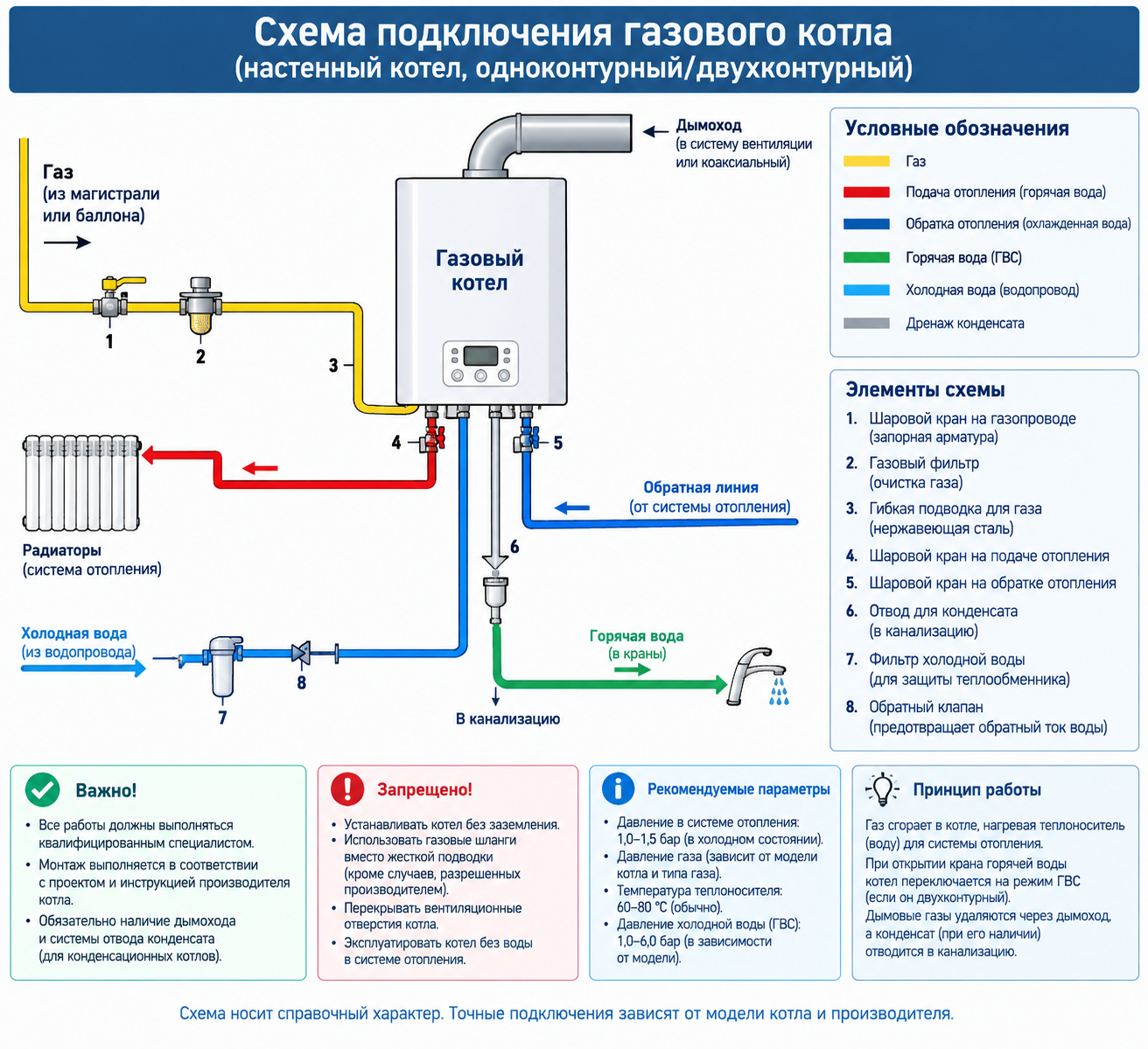

Последовательность работ зависит от типа котла, проекта и требований производителя. Общий порядок выглядит так:
Газовое подключение выполняют после подготовки остальных систем. До первого пуска проверяют отопительный контур, дымоход и предусмотренные проектом коммуникации – это позволяет устранить проблемы до подачи газа и запуска оборудования.
Подключение газового котла к газопроводу и первый пуск выполняет специализированная организация. Владельцу полезно знать основные этапы – так проще проверить, что монтаж выполнен по проекту и требованиям производителя.
Для газового оборудования используют только подводки, предназначенные для газа. Обычные шланги для воды для этого не подходят: они рассчитаны на другую среду, со временем трескаются и пропускают газ.
Если после монтажа или во время эксплуатации появился запах газа, не включайте и не выключайте свет и электроприборы, не зажигайте огонь. Если это безопасно, перекройте газ, откройте окна и выйдите из помещения. Аварийную газовую службу вызывайте по номеру 104 или 112 вне загазованного помещения.
Диэлектрическая вставка разрывает электрическую цепь между газопроводом и котлом. Она не дает токам утечки и уравнительным токам проходить по газовой трубе к электрифицированному оборудованию и снижает риск повреждения его электрических и электронных компонентов. Вставку устанавливают в месте подключения по проекту и требованиям производителя.
Газовый фильтр задерживает механические загрязнения в газопроводе – например, частицы ржавчины и окалины. Это защищает газовый клапан и горелку от загрязнения. Нужен ли фильтр и где его устанавливать, указывают в паспорте конкретного котла. Для некоторых моделей его установка является обязательным условием монтажа и гарантии.
Гидравлическую обвязку выполняют по проекту и паспорту котла. Перед первым пуском проверяют герметичность системы и правильность подключения всех элементов.
После заполнения системы удалите воздух из радиаторов и предусмотренных для этого элементов. Затем проверьте давление и еще раз осмотрите соединения. Если обнаружилась течь, ее устраняют до первого пуска котла. Воздух, оставшийся в системе, нарушает циркуляцию: радиаторы греются неравномерно, а котел шумит.
Антифриз используют только в том случае, если производитель котла допускает такой теплоноситель. При этом соблюдают требования к его составу и концентрации. Например, BAXI допускает определенные антифризы для отдельных серий котлов и отдельно указывает требования к их основе и концентрации. Автомобильный антифриз для системы отопления не используют: его присадки разрушают уплотнения.
Конфигурация дымохода зависит от типа котла, камеры сгорания и требований производителя. Диаметр, допустимую длину, количество поворотов и способ вывода определяют по паспорту котла и проекту. Например, у некоторых моделей каждый поворот уменьшает допустимую длину дымохода. Лишний поворот или слишком узкая труба снижают тягу: продукты сгорания могут попадать в помещение, а в трубе оседают сажа и конденсат.
| Тип котла | Воздух и отвод дыма |
| С открытой камерой сгорания | Воздух для горения поступает из помещения, продукты сгорания отводятся в дымоход с естественной тягой |
| С закрытой камерой сгорания | Воздух поступает снаружи, продукты сгорания удаляются через коаксиальный или раздельный дымоход – в зависимости от конструкции котла |
Для вертикального дымохода соблюдают требования к сечению, высоте и расположению трубы. Устье относительно конька крыши размещают по правилам: если труба находится не дальше 1,5 м от конька, ее выводят не менее чем на 0,5 м выше конька; при расстоянии от 1,5 до 3 м – не ниже уровня конька; дальше 3 м – не ниже линии, проведенной от конька вниз под углом 10° к горизонту. Также учитывают зону ветрового подпора от других частей здания и близлежащих высоких конструкций.
Коаксиальный дымоход состоит из двух соосных каналов: по внутреннему отводятся продукты сгорания, по внешнему поступает воздух для горения. Горизонтальный участок устанавливают с уклоном, направление которого зависит от типа котла и конструкции системы. Для традиционных котлов производители могут предусматривать уклон в сторону улицы, чтобы конденсат стекал наружу; для конденсационных котлов – в сторону котла, чтобы конденсат поступал в предусмотренный для этого отвод. Точный уклон и его направление указаны в инструкции конкретной модели.
Перед первым пуском вместе со специалистом проверьте:
Датчик угарного газа и сигнализатор загазованности можно предусмотреть как дополнительную меру безопасности, если их установка предусмотрена проектом, местными требованиями или инструкцией оборудования.
Если при проверке обнаружили нарушение требований к дымоходу, вентиляции или подключению, первый пуск откладывают до устранения проблемы.
Двухконтурный котел готовит горячую воду проточно: холодная вода поступает во вторичный теплообменник, нагревается и подается к точкам водоразбора. Производительность по ГВС ограничена мощностью котла и расходом воды, поэтому при одновременном открытии нескольких кранов температура или напор могут снизиться.
На разъемных соединениях используют запорные краны и соединения, которые позволяют демонтировать котел или фильтр без слива всей системы водоснабжения.
Одноконтурный котел сам по себе нагревает теплоноситель для системы отопления. Для приготовления горячей воды к нему можно подключить бойлер косвенного нагрева. Горячий теплоноситель проходит через змеевик внутри бойлера и нагревает воду в баке.
Схема подключения зависит от модели котла. В ней может использоваться трехходовой клапан, который направляет теплоноситель либо в систему отопления, либо в бойлер. У некоторых котлов клапан уже встроен, у других для подключения бойлера нужен дополнительный комплект. Также может потребоваться датчик температуры бойлера и настройка автоматики котла.
Перед покупкой бойлера проверьте в паспорте котла, поддерживает ли модель подключение внешнего бойлера и какое оборудование для этого требуется.
Большинству современных газовых котлов нужно электропитание: от сети работают плата управления, система розжига, циркуляционный насос, а в моделях с закрытой камерой сгорания – вентилятор. При отключении электричества котел прекращает работу.

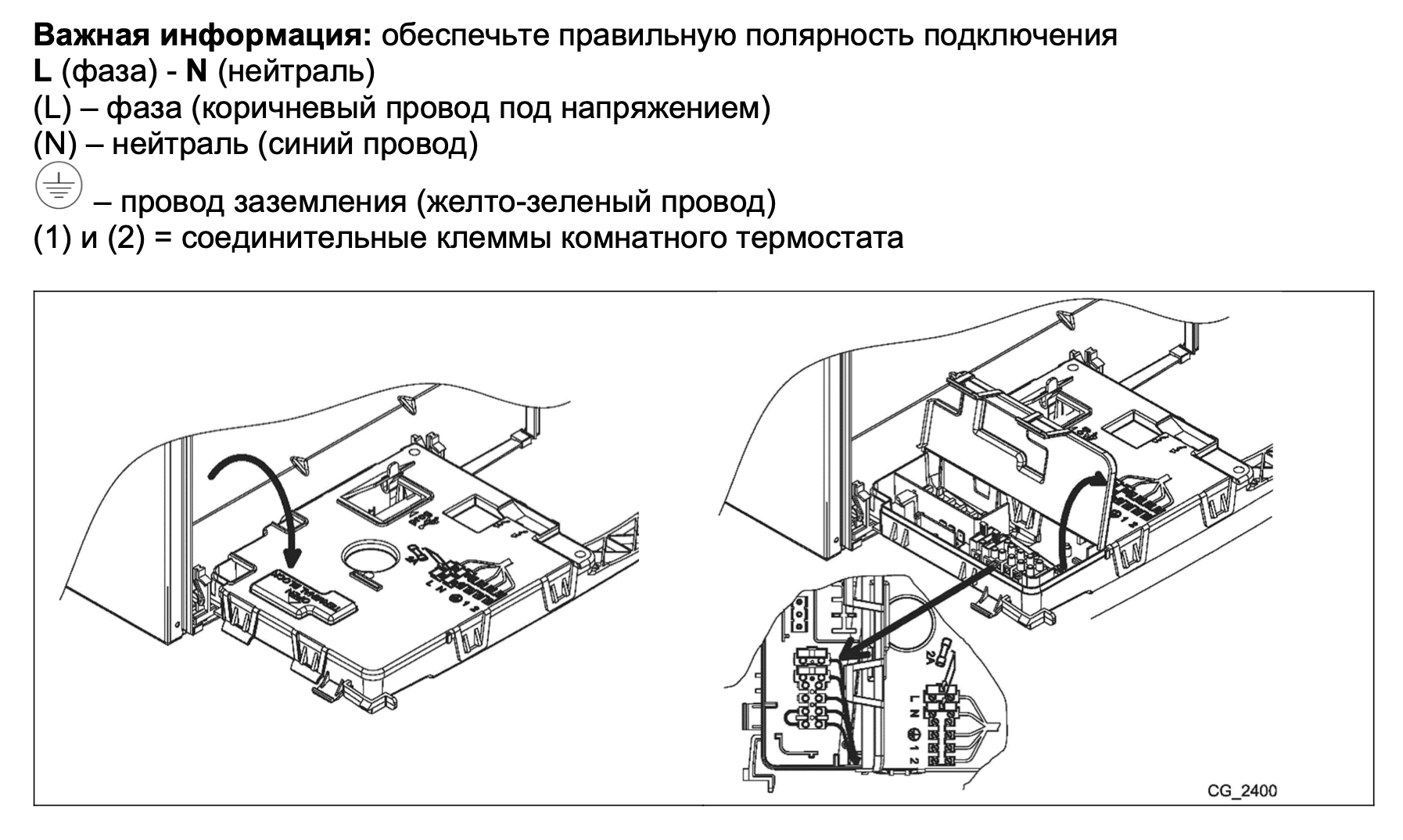

Некоторые котлы контролируют наличие пламени по току ионизации. Для таких моделей неправильная полярность питания или проблемы с заземлением могут нарушить работу системы контроля пламени и привести к ошибке розжига. Поэтому при подключении соблюдают маркировку L и N и требования паспорта.
Розетку или точку подключения размещают так, чтобы к ней был доступ для отключения котла и чтобы на нее не попадала вода из соединений и элементов обвязки. Точное расположение определяют по паспорту и схеме монтажа.

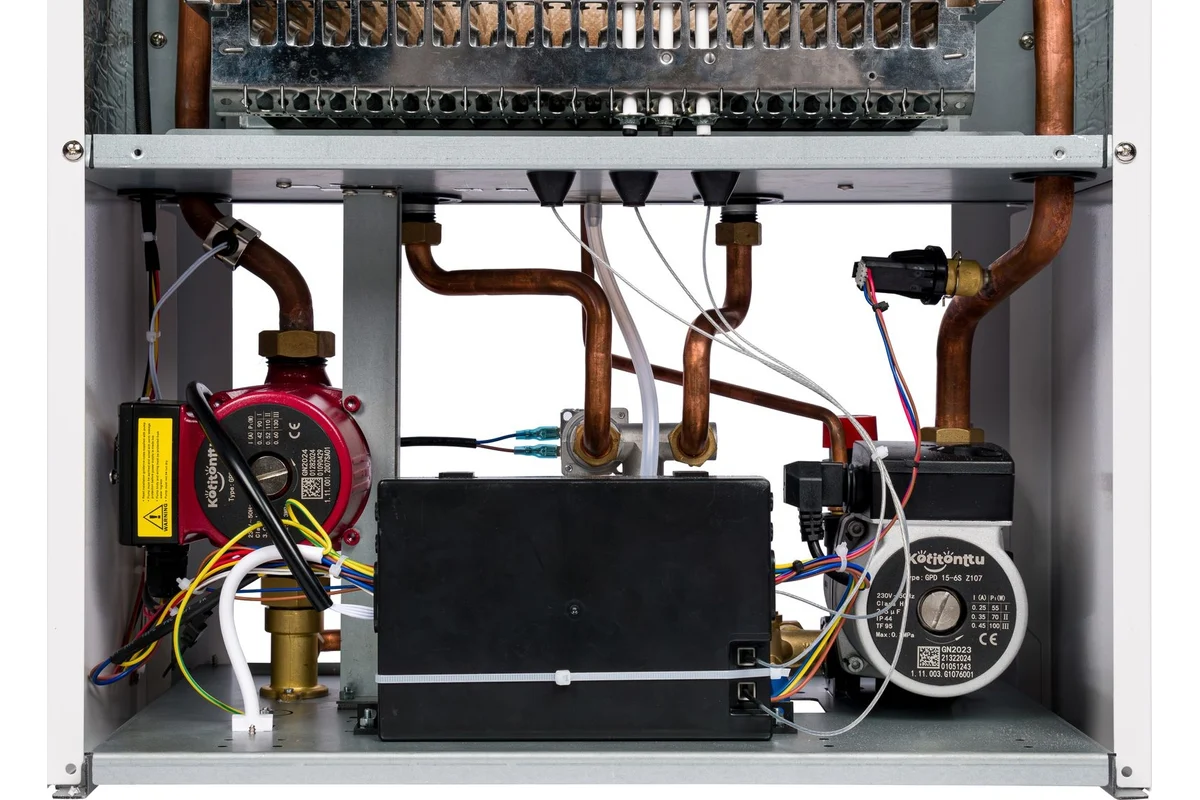

Внутри котла контуры отопления и ГВС работают по разным схемам. При открытии крана горячей воды автоматика переключает котел на ее нагрев, поэтому в этот момент мощность на отопление обычно не подается. Насколько заметно это влияет на температуру теплоносителя в радиаторах, зависит от конструкции котла и продолжительности разбора воды.
Диаметр труб и тип соединений выбирают по паспорту котла и проекту. Патрубки отопления и ГВС могут иметь разные размеры.
Ошибки при монтаже могут привести к неправильной работе котла, утечке газа, проблемам с дымоудалением или повреждению оборудования. Вот что чаще всего проверяют перед первым пуском:
Перекрыт приток воздуха. Для котлов с открытой камерой сгорания постоянный приток воздуха необходим для горения. Если его недостаточно, нарушается процесс сгорания и повышается риск образования угарного газа. Приток воздуха не перекрывают после монтажа.
Использована неподходящая газовая подводка. Для подключения применяют трубу или специальную подводку, предназначенную для газа. Водяные шланги для газового оборудования не используют.
Перепутаны подача и обратка. Теплоноситель идет через котел в обратном направлении: котел перегревается и уходит в аварию, а радиаторы греются слабо. Перед подключением сверяют обозначения патрубков с паспортом модели.
Дымоход собран не по инструкции. Диаметр, длина, количество поворотов и другие параметры влияют на работу системы дымоудаления. Лишние повороты снижают тягу, а в трубе оседают сажа и конденсат. Конфигурацию дымохода выполняют по проекту и паспорту котла.
Нет защитного заземления. Для котлов, которым требуется защитный проводник, его отсутствие создает риск поражения электрическим током и может нарушить работу оборудования. Подключение выполняют по электрической схеме производителя.
Не установлен предусмотренный схемой фильтр. Фильтр на обратной линии задерживает механические загрязнения и защищает элементы котла от шлама: без него старая система за один-два сезона может забить теплообменник. Необходимость и место установки определяют по схеме конкретной системы и инструкции производителя.
Перед первым пуском сверяют монтаж с проектом и паспортом котла. После подключения полезно попросить специалиста показать расположение газового крана и других запорных устройств, а домашним объяснить, как перекрыть подачу газа в аварийной ситуации.
Перед началом монтажа проверьте:
Подготовить помещение, основание и часть коммуникаций можно самостоятельно, если это допускают проект и инструкция котла. Подключение к газопроводу, проверку газовой части и первый пуск выполняет специализированная организация.
Первый пуск выполняет специализированная организация после проверки готовности оборудования и системы. Специалист проверяет герметичность газовых соединений, работу котла и предусмотренные схемой системы безопасности, а затем выполняет необходимые настройки и инструктаж по эксплуатации.
Срок зависит от готовности помещения, коммуникаций и документов. Сам монтаж оборудования может занять один-два дня, но подключение газа и первый пуск планируют отдельно – для них могут потребоваться проект, проверка системы и выезд специализированной организации.
Мощность определяют по расчетной тепловой нагрузке дома. Ориентир 1 кВт на 10 кв.м подходит только для очень грубой предварительной оценки. Для двухконтурного котла дополнительно учитывают требуемую производительность по горячей воде – поэтому мощность модели может быть выше, чем нужно только для отопления. Точный подбор выполняют по расчету теплопотерь и потребности в ГВС.
Можно, если система совместима с новым котлом и находится в исправном состоянии. Перед подключением проверяют трубы, радиаторы, соединения и состояние теплоносителя; при необходимости систему промывают. На обратной линии устанавливают предусмотренный схемой фильтр, который задерживает механические загрязнения и защищает элементы котла.
Да. Для газового оборудования заключают договор на техническое обслуживание со специализированной организацией. Плановое обслуживание проводят не реже одного раза в год. Во время проверки специалист оценивает состояние газовых соединений и оборудования, проверяет герметичность, работу прибора и тягу, а также выполняет предусмотренные регламентом работы.
Подключение газового котла включает пять основных узлов: газ, отопление, водоснабжение, дымоход и электропитание. Помещение, коммуникации и схема монтажа должны соответствовать проекту и паспорту котла. Подключение к газопроводу и первый пуск выполняет специализированная организация.
До ее приезда можно подготовить место установки и предусмотренные проектом коммуникации – основание, отопительный контур, водопровод и электропитание. Это позволит заранее устранить замечания и не переносить пуск из-за неготовности системы.
