Что делает электрорубанок: особенности конструкции и принцип работы

Содержание

• Особенности конструкции
• Параметры выбора
• Сборка инструмента и первый запуск

Электрический рубанок используется для быстрого и качественного строгания древесины. Мастера применяют инструмент для выравнивания досок, снятия фасок или формирования паза по узкому краю деревянной заготовки. Рубанок пригодится в столярной мастерской, на строительной площадке

Далее мы расскажем об особенностях конструкции и принципе работы электрорубанка.

Особенности конструкции

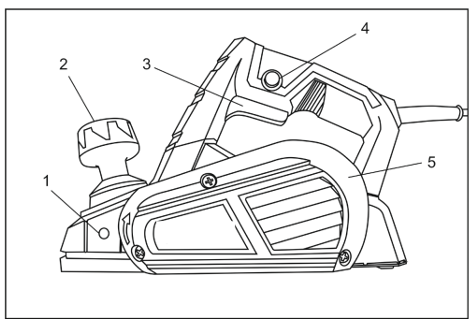

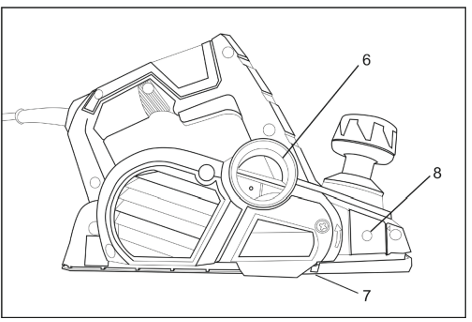

Рассмотрим основные элементы конструкции на примере электрорубанка Ресанта Р-82/1100 75/5/4.

Работу электрорубанка обеспечивает двигатель, который расположен в отдельном корпусе (5). Двигатель вращает барабан с ножами.

Главный рабочий орган электрорубанка – подошва с режущими ножами (7). Как правило, на рубанке установлены двусторонние ножи, но также встречаются и спиралевидные.

Если ножи затупились с одной стороны, подошву нужно перевернуть. Если ножи затупились с обеих сторон, то полотна необходимо заточить.

Глубину среза можно регулировать с помощью рукоятки (2) или кнопки с делениями. Деления позволяют установить точную глубину среза.

Фиксация ограничителя глубины строгания (8) дает возможность установить определенную глубину строгания для равномерного реза.

Чтобы рубанок двигался точно прямо, на него можно установить направляющую линейку (1).

Запуск инструмента осуществляется с помощью выключателя (3).

Специальные предохранители (4) защищают рубанок от случайного включения.

К электрическому рубанку можно подключить пылесос для эффективного удаления стружки во время работы. Для этого в корпусе инструмента предусмотрено специальное отверстие для отвода пыли (6). Обычно в комплектацию входит переходник и пылесборный мешок.

Параметры выбора

Виды электрорубанков по мощности

Чем выше мощность рубанка, тем больше материала получится снять за один проход.

• Низкая мощность – до 500 Вт: обработка мягких пород древесины (сосны, липы, тополя).
• Средняя мощность – от 500 до 1000 Вт: обработка древесины средней твердости (яблони, березы, клена).
• Высокая мощность – от 1000 Вт: обработка твердых видов древесины (дуба, ясеня).

Максимальное число оборотов

• 11 000 – 13 000 об/мин: такая скорость вращения подойдет для черновой обработки древесины.
• 15 000 – 18 000 об/мин: такая скорость вращения сделает поверхность гладкой после черновой обработки.

Электронная система поддержания оборотов позволяет сохранить стабильную скорость даже при возрастании уровня нагрузки на электрорубанок. За счет этого двигатель не перегревается и срок службы устройства увеличивается.

Ширина обработки

• Малая ширина – до 80 мм: точная обработка узких деталей.
• Средняя ширина – от 80 до 150 мм: обработка большинства деталей. Такие рубанки производительны и точны.
• Большая ширина – от 150 мм: работа с крупными деталями и широкими поверхностями.

Максимальная глубина строгания

• До 2 мм: обеспечивается инструментом мощностью 500 – 700 Вт.
• До 4 мм: обеспечивается инструментом мощностью до 2000 Вт.

Некоторые модели электрорубанков оснащены опцией регулировки глубины строгания. Это позволяет повысить точность работы.

Сборка инструмента и первый запуск

1. Осмотрите инструмент и убедитесь, что узлы и детали надежно закреплены, шнур питания без повреждений.

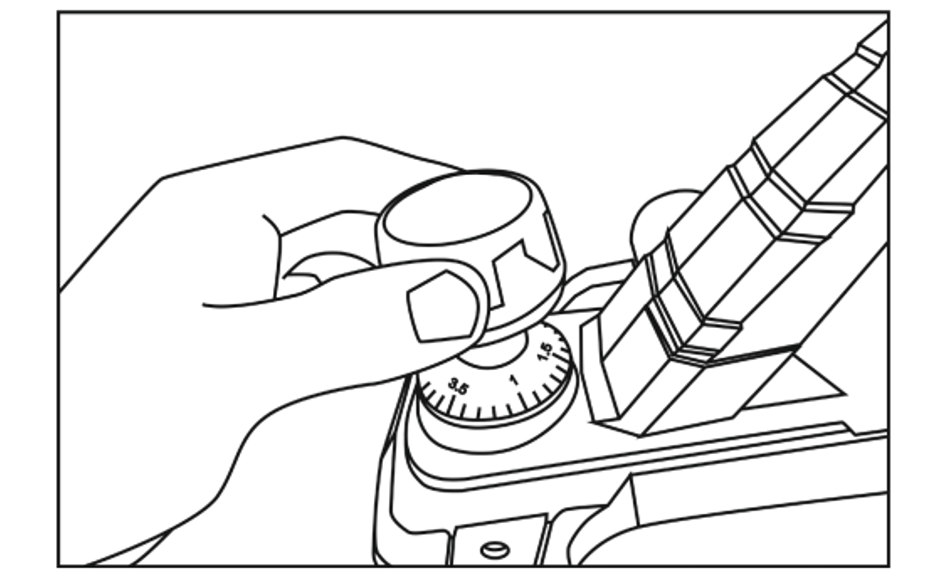

2. Отрегулируйте глубину строгания. Вращая рукоятку, установите напротив метки на корпусе изделия необходимое значение. Шаг делений на диске составляет 0,25 мм.

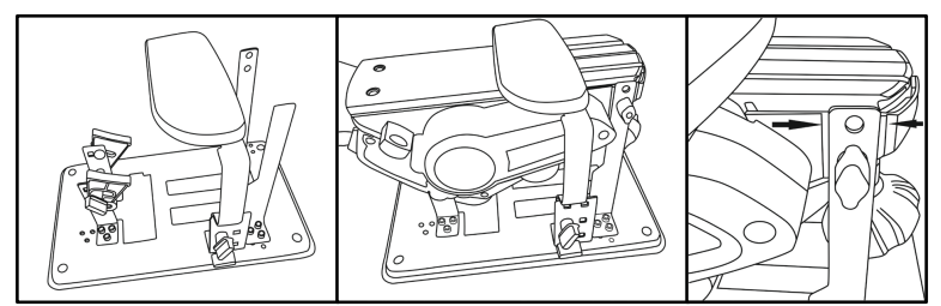

3. Соберите станину. Установите защитный кожух.

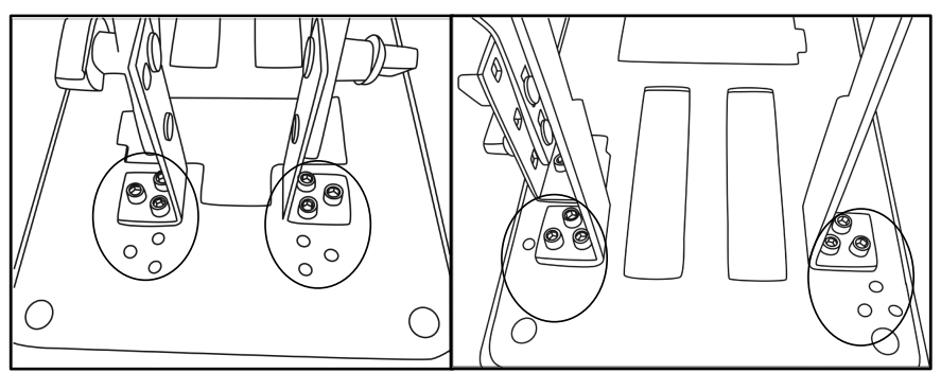

Установите передние и задние ножки.

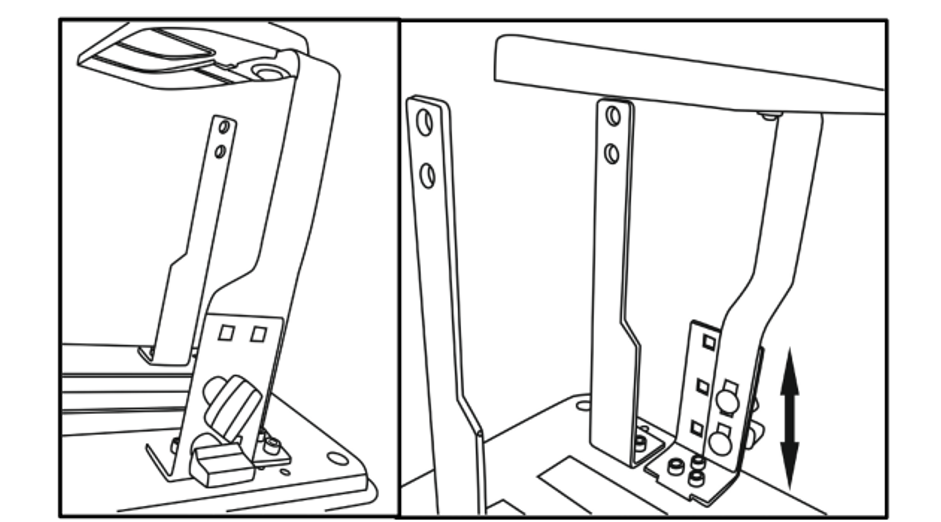

Установите поддерживающие держатели. Чтобы их отрегулировать, ослабьте винты.

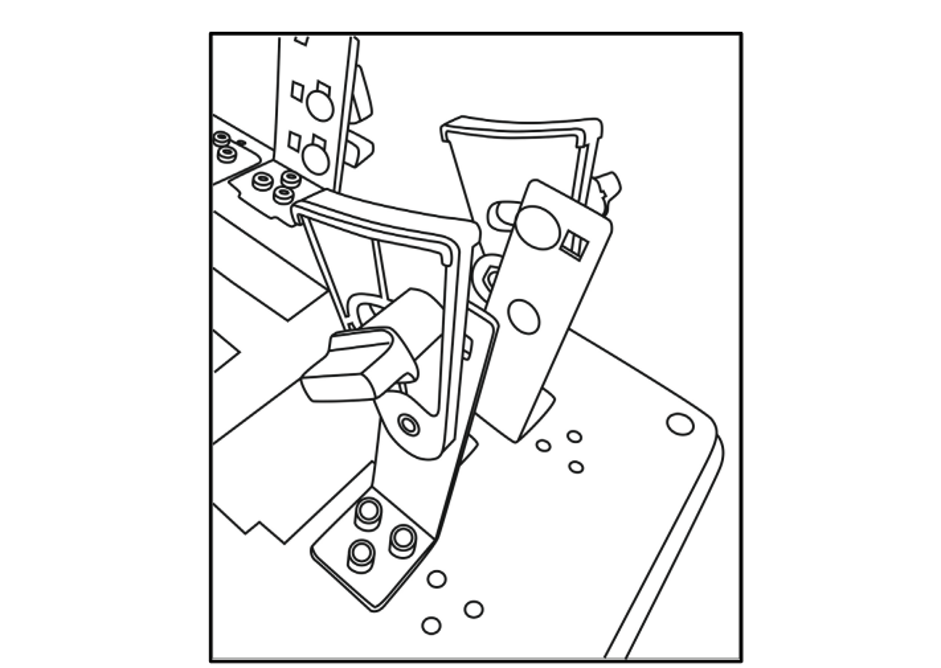

4. Установите рубанок. Ножки станины должны попасть в пазы рубанка с двух сторон.

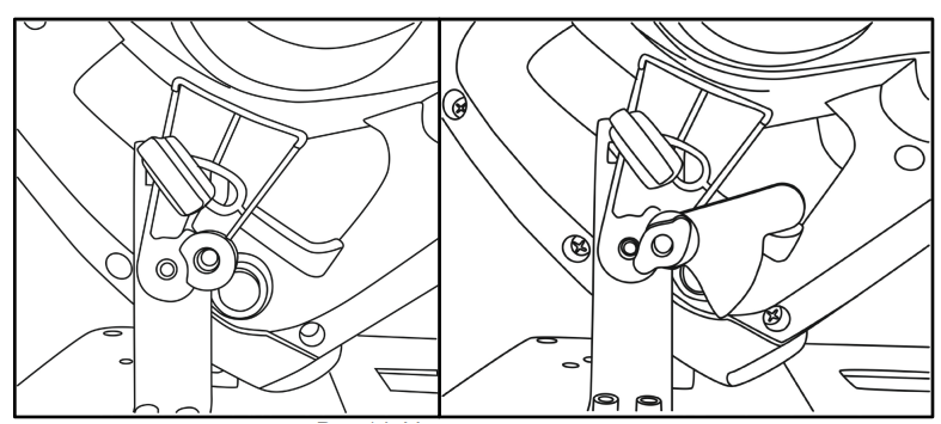

5. Установите клавишу. В одном из держателей есть резьбовое отверстие для ее установки. С помощью винта присоедините клавишу к держателю так, чтобы внутренняя часть клавиши зажала кнопку от случайного включения в положение «Вкл». Зафиксируйте кнопку включения рубанка клавишей: переведите ее из положения 1 в положение 2 и прижмите с усилием к кнопке. Не отпуская клавишу, затяните винт с усилием так, чтобы рубанок оставался в положении «Вкл».

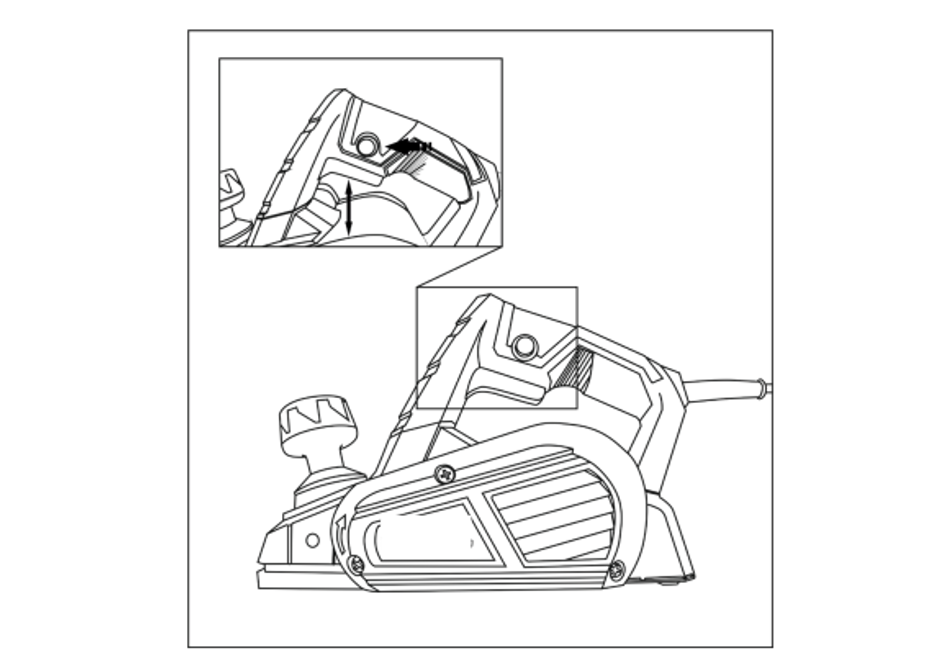

6. Включите инструмент. Нажмите сначала на кнопку предохранителя и, зажав ее, затем нажмите на кнопку выключателя.

Надеемся, мы помогли вам разобраться в особенностях конструкции и принципе работы электрического рубанка. Переходите в каталог, чтобы ознакомиться с полным ассортиментом товаров.
