Сломанный болт – распространенная проблема, с которой сталкиваются автомеханики, слесари и домашние мастера. Причины поломки могут быть разными: коррозия, чрезмерное усилие при затяжке, низкое качество металла. В результате головка болта отрывается, а резьбовая часть остается внутри детали.
Извлечь крепеж плоскогубцами, отвертками, сваркой не всегда получается, а иногда такие способы только усугубляют ситуацию. Именно для этих случаев нужен экстрактор – инструмент, который помогает аккуратно извлечь сломанный болт, не повредив резьбу.
Принцип работы экстрактора
Экстрактор – это металлический стержень с особым профилем, который вкручивается или вбивается в предварительно просверленное отверстие в обломке.
Сначала экстрактор создает прочный зацеп. При вкручивании или вбивании его острые грани врезаются в металл сломанного болта, надежно фиксируясь внутри.

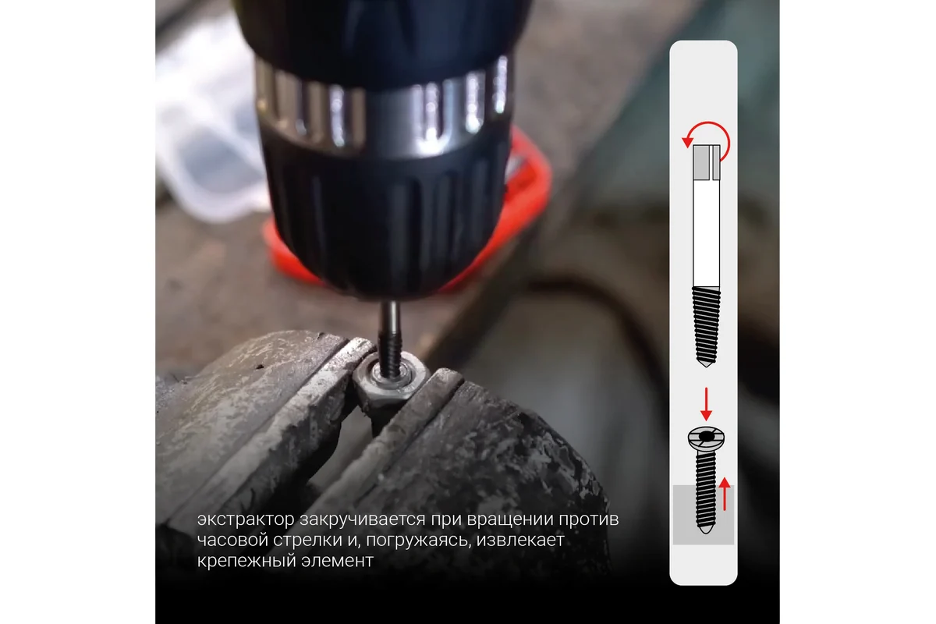

Затем экстрактор передает усилие на обломок. Когда мастер поворачивает экстрактор против часовой стрелки, инструмент не просто проворачивается, а вытягивает застрявший болт за счет силы трения и механического сцепления.
Поскольку экстрактор воздействует только на внутреннюю часть болта, стенки резьбового отверстия остаются неповрежденными.
Виды экстракторов

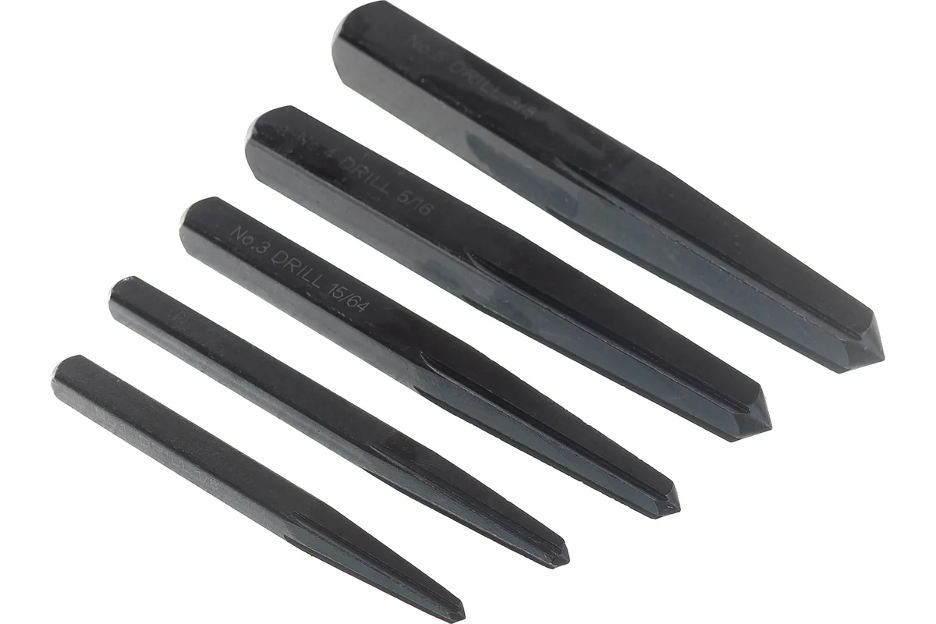

1. Клиновидный
Работает по принципу клина. Рабочая часть сужается к концу и имеет острые грани, которые при забивании молотком в отверстие плотно врезаются в металл сломанного болта. После этого достаточно взяться за шестигранный хвостовик гаечным ключом и провернуть – клин вытянет обломок наружу.
Где пригодится
- Если болт сломался в труднодоступном месте, где сложно аккуратно сверлить.
- Когда нужно быстро извлечь крепеж без лишних манипуляций.
Так, клиновидный экстрактор поможет, если при ремонте глушителя одна из шпилек открутится вместе с гайкой и оставит в блоке обломок.

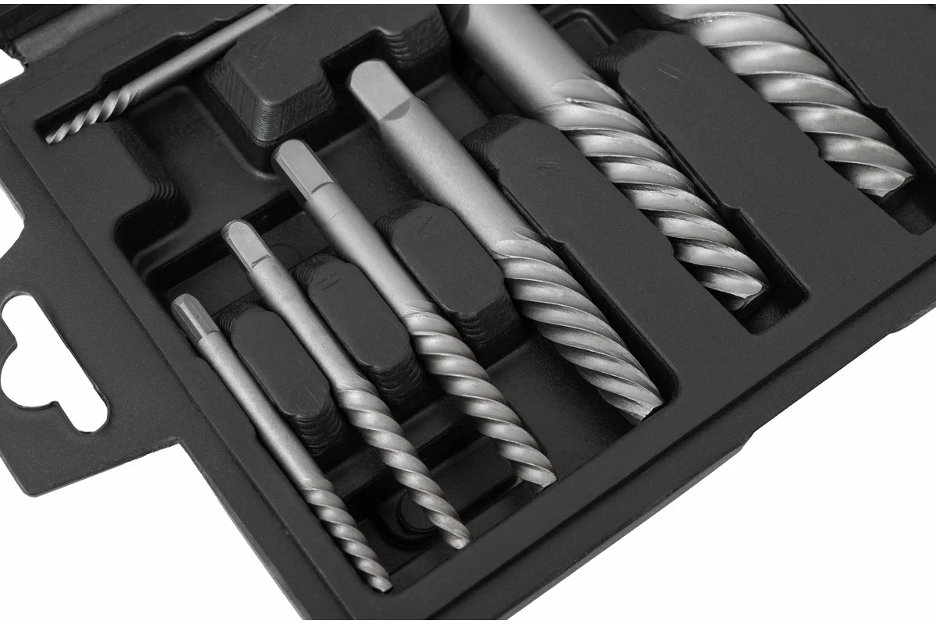

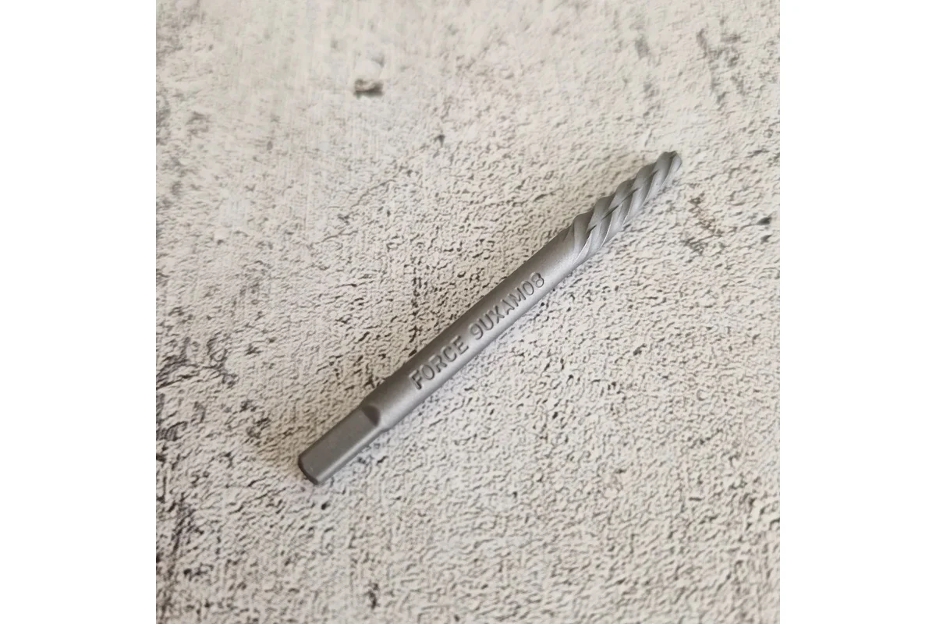

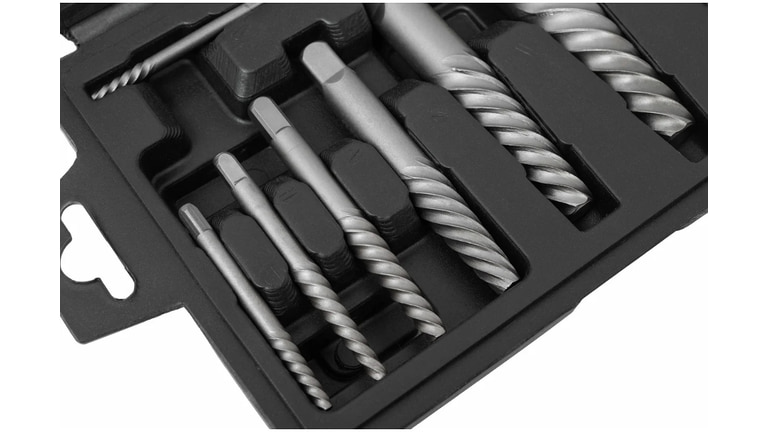

2. Спиральный (винтовой)
Самый распространенный вариант, который часто идет в наборах для авторемонта. Его рабочая часть – это обратная (левая) резьба, которая при вкручивании против часовой стрелки врезается в металл и создает мощное сцепление.
Его выбирают чаще, так как у него меньше риск «проворачивания» – резьба экстрактора буквально ввинчивается в болт.
Где пригодится
- Для выкручивания глубоко засевших обломков.
- Если при замене тормозного суппорта сломался направляющий болт.
3. Стержневой
Похож на клиновидный, но вместо конуса у него цилиндрическая форма с острыми продольными ребрами. Забивается молотком, а затем проворачивается ключом.
Где пригодится
- Если болт сделан из алюминия или латуни – ребра лучше врезаются.
- Для мелкого крепежа размером М3 – М6, где клин может развалить тонкие стенки.
Стержневой экстрактор поможет, если в алюминиевой головке блока цилиндров сломалась шпилька свечи зажигания. Клиновидный экстрактор расколет мягкий металл, а стержневой — аккуратно зацепит и выкрутит.

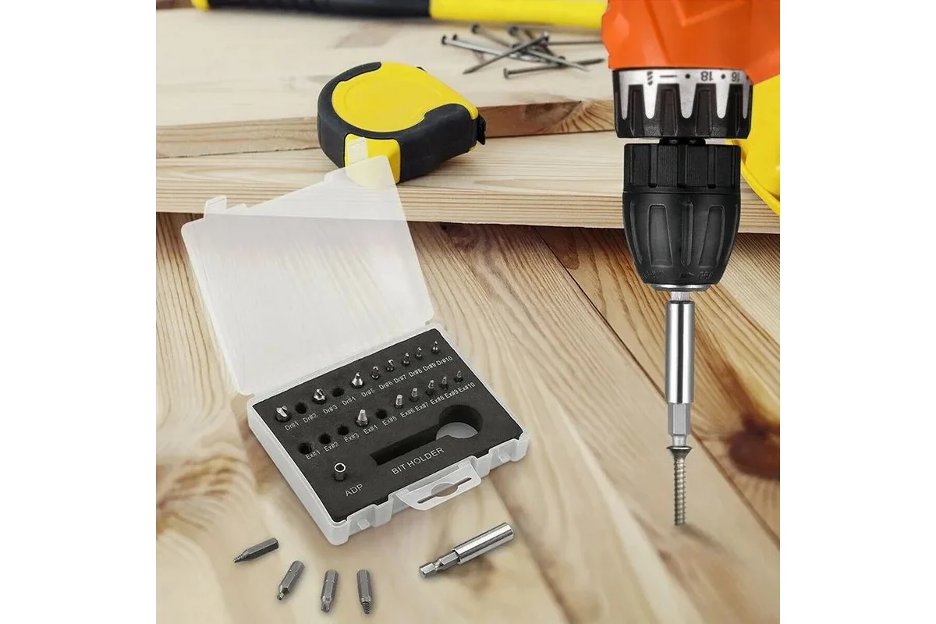

4. Шлицевый
Выглядит как толстая отвертка с заостренным концом. Применяется, когда болт сломался не заподлицо, а немного выступает.
Экстрактор не требует сверления – просто вбивается в торец болта, подходит для слизанных головок.
Где пригодится
- При разборке старой мебели, если винт с крестообразным шлицем провернулся и не выкручивается.
Какой тип выбрать в зависимости от потребности
- Для гаражного набора выбирайте спиральные – они универсальные.
- Для мягких металлов больше подойдут стержневые.
- Если болт сломан неглубоко, справится шлицевый.
- Для ржавого крепежа лучше клиновидный.
Пошаговая инструкция по применению экстрактора
1. Очистите поверхность от грязи и масла.
2. Обработайте резьбу проникающей смазкой.
3. Керном наметьте центр.
4. Просверлите отверстие подходящего диаметра.
5. Вставьте экстрактор и проверните против часовой стрелки.
6. Если экстрактор клиновидный, аккуратно забейте его молотком.
7. Медленно выкручивайте обломок. Если не поддается, используйте тепловое воздействие. Для этого нагрейте деталь горелкой или строительным феном.
