Применение гидроцилиндров и различия механизмов по параметрам

Содержание

• Устройство и принцип работы
• Тип действия гидроцилиндров
• Ход поршня
• Номинальное и пиковое давление
• Усилие гидроцилиндра

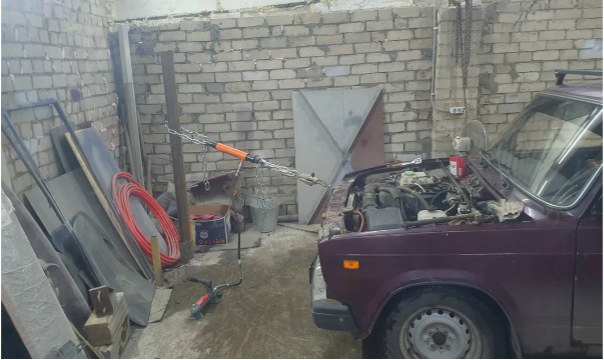

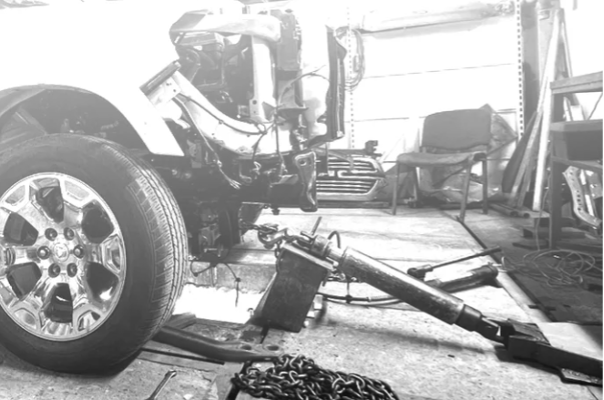

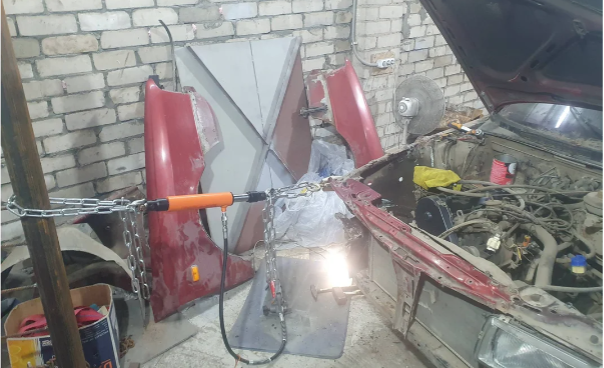

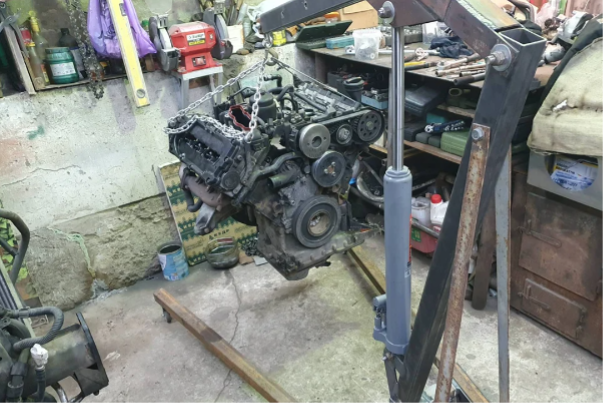

Гидравлический цилиндр преобразует давление рабочей жидкости в механическую тянущую силу. Его используют для поднятия и опускания грузов. Например, чтобы поднять автомобиль для доступа к двигателю, элементам подвески или тормозной системе. Гидроцилиндр также применяют для восстановления геометрии кузова после аварии.

Мы рассказали, чем отличаются разные типы гидроцилиндров, а также составим наглядную таблицу основных параметров.

Устройство и принцип работы

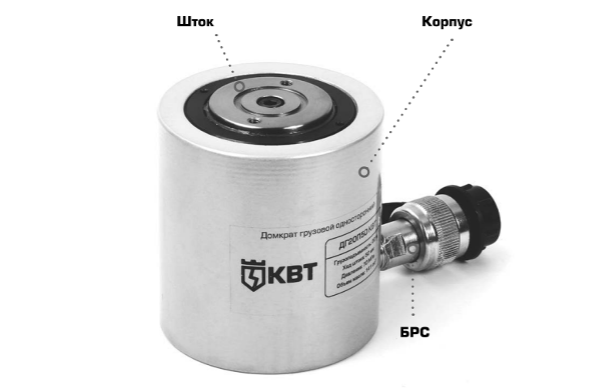

Гидроцилиндр состоит из корпуса с гладкой внутренней поверхностью.

Внутри расположен шток (металлический стержень) с поршнем.

В полость подается рабочая жидкость под давлением: шток начинает двигаться. Чтобы жидкость не протекала, предусмотрены специальные манжеты.

Тип действия гидроцилиндров

Односторонний

В корпусе одна полость. В нее нагнетается рабочая жидкость, под давлением шток выдвигается. Для возвращения в исходное положение используется пружина. По такому принципу работают автомобильные домкраты.

Двусторонний

В корпусе две герметично разделенные полости: штоковая и поршневая. При нагнетании рабочей жидкости под давлением в поршневую полость шток выдвигается. Для возвращения в исходное положение жидкость нагнетается в штоковую полость. При этом жидкость из поршневой полости выливается в бак.

По такому принципу работают рулевые механизмы, например, в системе гидроусилителя руля автомобиля.

Ход поршня

Чем больше ход поршня, тем большее количество жидкости может перемещаться через цилиндр за единицу времени. От этого зависит мощность инструмента.

Диаметр поршня, мм	Диаметр штока, мм	Ход поршня, мм
32	16	60 – 200
40	20	80 – 250
50	25	100 –320
60	32	125 – 400
70	36	160 – 500
80	40	160 – 500
90	40	200 – 630
100	50	200 – 630
110	50	250 – 800
125	60	250 – 800
140	70	320 – 1000
160	80	329 – 1000
180	80	400 – 1250
200	100	400 – 1250

Номинальное и пиковое давление

Номинальное давление, МПа	Пиковое давление, МПа
10	20
16	32
25	40
25	50

Пиковое значение показывает предельную нагрузку, которое выдержит устройство.

Усилие гидроцилиндра

Диаметр поршня, мм	Диаметр штока, мм	Ход поршня, мм	Усилие выдвижения, т	Усилие втягивания, т
32	16	200	2,5	2
40	20	250	4	3
50	25	320	6	6,5
60	32	400	9	6
70	36	500	12	9
80	40	500	16	12
90	40	630	20	16
100	50	630	25	18
110	50	800	30	24
125	60	800	39	30
140	70	1000	49	36
160	80	1000	64	48
180	80	1250	81	65
200	100	1250	100	75

Для расчета возьмем гидроцилиндры с давлением рабочей жидкости 32 МПа.

Наши рекомендации помогут разобраться, чем отличаются гидроцилиндры друг от друга. Переходите в рубрику, чтобы приобрести гидравлический инструмент для гаража или сервиса.
