Принцип работы инверторного плазмореза: устройство, физика процесса и практические нюансы

Содержание

• Почему именно инвертор

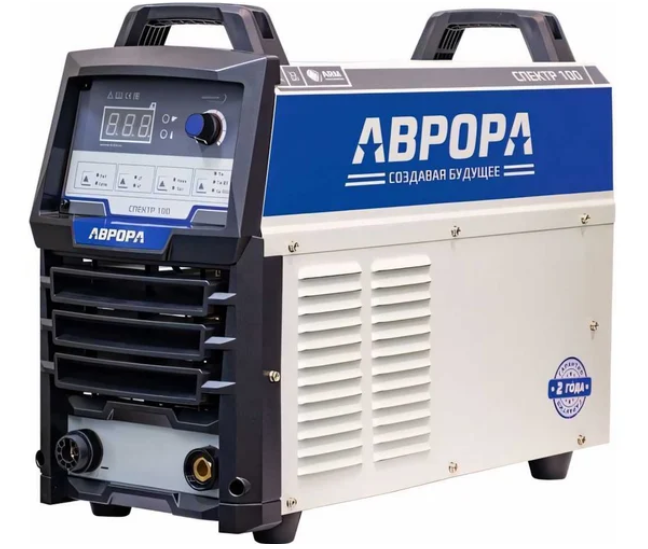

• Как устроен инверторный плазморез
• Как происходит процесс резки
• Пример из практики
• Чем плазменная резка отличается от газовой
• Ограничения, о которых важно знать
• Когда инверторный плазморез — оптимальный выбор
• Мини-инструкция перед началом работы

Инверторный плазморез – это аппарат для термической резки металла, в котором источник питания построен по инверторной схеме. Он преобразует сетевое напряжение в высокочастотный ток, формирует устойчивую электрическую дугу и создает струю плазмы температурой до 20 000 – 30 000 °C. Эта струя локально плавит металл, а поток сжатого воздуха выдувает расплав из зоны реза, формируя узкий и относительно чистый пропил.

Если объяснить проще: плазморез не «режет» металл механически – он его расплавляет строго в заданной точке и сразу же удаляет жидкий металл из линии реза.

Почему именно инвертор

Ранние плазморезы были трансформаторными – тяжелыми, энергоемкими и менее стабильными по дуге. Инверторная технология позволила уменьшить габариты и при этом повысить точность регулировки тока.

Внутри аппарата происходит последовательное преобразование энергии: сначала переменный ток сети выпрямляется, затем преобразуется в высокочастотный, после чего понижается до рабочего напряжения с точной стабилизацией силы тока.

Высокая частота – десятки килогерц – позволяет использовать компактные трансформаторы. Поэтому инверторный плазморез весит в разы меньше классического.

На практике это означает:

• аппарат легче переносить между объектами;
• дуга зажигается стабильнее;
• ток можно точнее подстроить под толщину металла.

Однако чувствительность к качеству сети выше. При напряжении ниже 200 В бюджетные модели могут терять мощность и стабильность реза.

Как устроен инверторный плазморез

Чтобы понимать принцип работы, важно разобраться в узлах аппарата и их роли.

Источник питания

Источник питания задает силу тока – от этого напрямую зависит максимальная толщина реза. Например, модель на 40 А уверенно режет конструкционную сталь до 8 – 10 мм, а аппарат на 80 – 100 А способен работать с толщинами 20 – 30 мм.

Важно различать

• Максимальную толщину реза – на пределе возможностей
• Рекомендуемую толщину – при которой сохраняется качество и ресурс расходников.

Частая ошибка – ориентироваться только на «максимум» из паспорта.

Плазмотрон (резак)

Плазмотрон – это рабочий инструмент оператора. Внутри него находятся электрод, сопло, завихритель и защитные элементы.

Электрод, как правило, медный с гафниевой вставкой. Гафний выдерживает экстремальную температуру и обеспечивает устойчивую точку эмиссии дуги. По мере износа в центре электрода образуется углубление – это сигнал к замене.

Сопло имеет калиброванное отверстие. Его диаметр соответствует определенному диапазону токов. Если использовать сопло меньше нормы на высоком токе, оно быстро перегорит. Если взять слишком большое – дуга будет расфокусирована, рез станет шире и менее аккуратным.

Завихритель формирует спиральный поток воздуха. Это не декоративный элемент – он центрирует плазменную струю и делает ее стабильной. Без правильного завихрения рез теряет точность.

Сжатый воздух: почему его качество критично

Воздух в плазморезе – это не просто помощник. Он одновременно превращается в плазму при прохождении через дугу, охлаждает элементы резака и выдувает расплавленный металл.

Рабочее давление чаще всего находится в диапазоне 4 – 6 бар, но точные параметры всегда указаны производителем.

Главный практический момент – воздух должен быть сухим и очищенным. Влага вызывает ускоренный износ электрода и сопла, нестабильность дуги и ухудшение качества кромки.

Как происходит процесс резки

После нажатия кнопки запускается подача воздуха и формируется дежурная (пилотная) дуга между электродом и соплом. Газ в зоне дуги ионизируется, и образуется плазма.

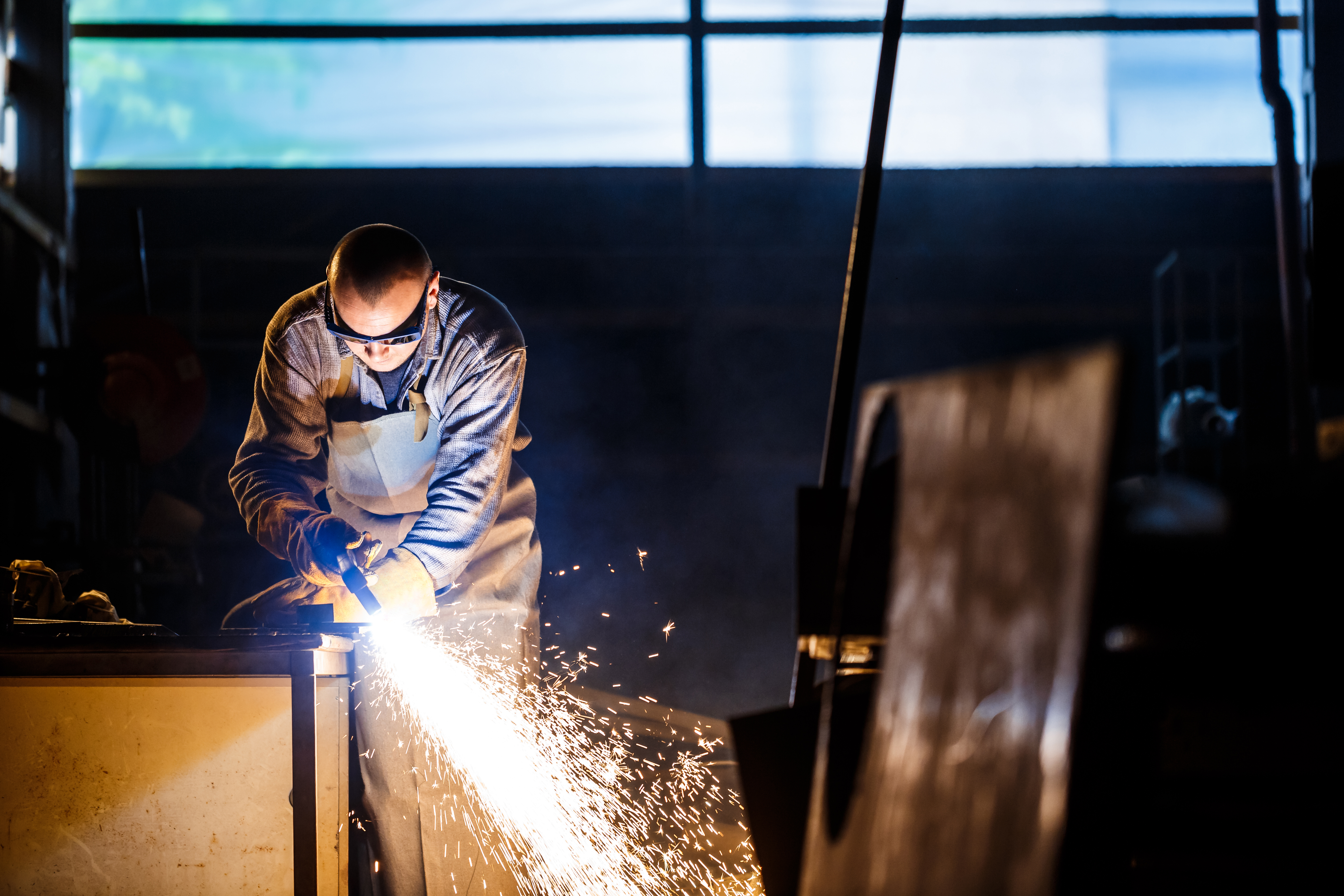

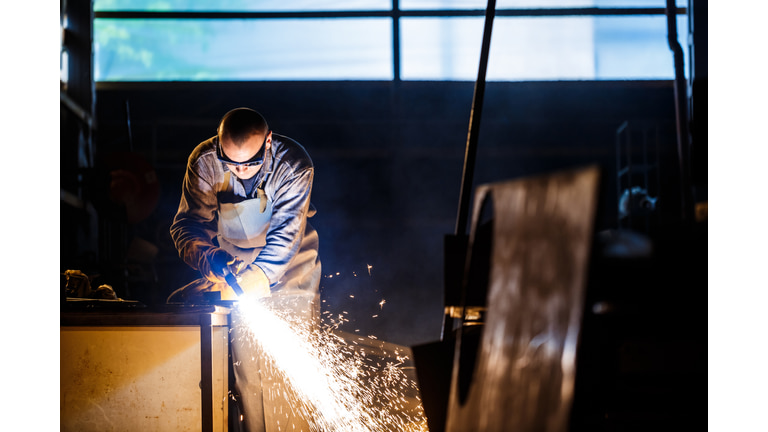

Когда плазмотрон подносят к металлу, дуга «перескакивает» на заготовку. Температура в точке контакта мгновенно расплавляет металл, а струя воздуха выдувает его вниз из зоны реза.

Важно понимать: плазма сама по себе металл не «сдувает» – расплав удаляется именно за счет давления воздуха. Поэтому если давление недостаточное, на нижней кромке появятся наплывы.

Пример из практики

Допустим, требуется вырезать элемент из листа стали толщиной 6 мм для каркаса в автосервисе. Аппарат на 40 А справится без проблем. Если выставить 25 – 30 А, дуга может не полностью пробивать металл, и рез будет рваным. Если поставить 40 А и вести резак слишком медленно, появится перегрев и избыточная ширина реза.

Оптимальный результат достигается балансом:

• правильный ток;
• достаточное давление воздуха;
• равномерная скорость движения резака.

Чем плазменная резка отличается от газовой

Газовая резка основана на окислении металла (горении), поэтому подходит не для всех материалов. Плазменная резка работает за счет температуры дуги и подходит для:

• углеродистой стали;
• нержавеющей стали;,
• алюминия;
• меди и ее сплавов.

При этом зона термического влияния меньше, а деформация металла ниже, что особенно важно при работе с тонкими листами.

Ограничения, о которых важно знать

Инверторный плазморез это не универсальный инструмент. Он чувствителен к качеству электросети, влажности воздуха, перегреву.

Если аппарат имеет продолжительность включения 60% при 40 А, это означает, что из 10 минут он может работать 6 минут, а затем должен остывать 4 минуты.

Игнорирование этого параметра приводит к аварийному отключению и ускоренному износу электроники.

Когда инверторный плазморез – оптимальный выбор

Аппарат подходит для:

• автосервисов;
• монтажных и строительных бригад;
• металлоконструкций малой и средней толщины;
• частных мастерских.

Для тяжелого промышленного раскроя листов толщиной 30 – 50 мм и более применяют более мощные профессиональные установки или станки с ЧПУ.

Мини-инструкция перед началом работы

Проверьте следующие моменты перед тем, как резать металл

• Соответствует ли сила тока толщине металла
• Подходит ли установленное сопло под выбранный ток
• Есть ли стабильное давление 4 – 6 бар
• Установлен ли осушитель
• Надежно ли закреплена масса
• Не превышена ли продолжительность включения (ПВ)
• Нет ли заметного износа электрода

Такой базовый контроль занимает несколько минут, но существенно продлевает срок службы оборудования и повышает качество реза.

Инверторный плазморез – это технологичный и точный инструмент. Его эффективность определяется не только мощностью, но и пониманием физики процесса, правильной настройкой и дисциплиной эксплуатации. Когда эти условия соблюдены, аппарат обеспечивает быстрый, чистый и предсказуемый результат.
