Принципы выбора подходящего инструмента

Содержание:

1. 1. Оптические теодолиты
2. 2. Электронные теодолиты
3. 3. Лазерные теодолиты

По статистике в России 7% от всего количества пожаров происходят из-за попадания в здание молнии. В результате этого довольно часто здания сгорают полностью! Поэтому наличие молниезащиты обязательно на всех сооружениях, особенно на производственных зданиях, хранилищах огнеопасных веществ (газ, нефть, бензин), жилых зданиях. Она представляет собой мачту, на которую прикреплен молниеприемник, связанный кабелем с землей. Для правильной установки молниеприемника работники специальных служб используют теодолиты.

Эти измерительные инструменты применяются также в строительстве для выравнивания осей фундамента, стен, перегородок, при установке металлоконструкций, трубопроводов, при строительстве дорог, в геодезии при исследовании территорий, словом, везде, где требуется измерение углов для точного расположения объектов. Соответственно, инструменты применяются строителями, геодезистами, сотрудниками коммунальных служб, организаций, занимающихся установкой радио- и ТВ-антенн, молниезащиты.

Благодаря тому, что теодолитом производятся максимально точные измерения, можно быть уверенным в том, что фундамент будет положен ровно, в стенах не появятся трещины, из-за которых заказчик не заплатит за работу. При строительстве дымоходных труб на производственных объектах теодолит поможет проконтролировать соблюдение вертикали. Стоит отметить, что использование нивелира для выполнения подобных операций не всегда оправдано, потому что определить правильное расположение масштабных конструкций им сложно. Тем более, мосты, ТВ-башни имеют сложное строение, где элементы располагаются под особым наклоном, который нужно соблюдать для сохранения устойчивости, а это под силу замерить только теодолиту - он может одновременно выполнять функции и нивелира, и угломера.

А знаете ли Вы, что происхождение первого теодолита до сих пор не определено? Единственное, что известно, что прибор, похожий на теодолит, был придуман в Германии в 1576 г. Джошуа Хабермелем и назывался «пантометр». Он был установлен на треногу и оборудован компасом.

Теодолиты относятся к высокоточным приборам, поэтому, используя их, Вы можете не сомневаться в верности измерений. Однако, при работе с ними нужна определенная подготовка. Мы не научим технологиям замеров, но поможем в выборе теодолита.

Оптические теодолиты

Самые простые по своей конструкции. Они состоят из трегера и основного блока, в структуру которого входит зрительная труба, винты для регулирования положения корпуса и трубы. Все настройки (фокусировка, наведение и др.) осуществляются вручную. На объектив нанесена шкала, по которой проводится измерение, а угол высчитывается замерщиком самостоятельно. Поэтому справиться с этим сможет только подготовленный человек.

Важное преимущество техники — возможность делать точные замеры в любых погодных условиях, а также неограниченное время работы. Измерениям не помешают снег или дождь, поэтому завершить начатое удастся в короткие сроки. Оптические теодолиты, которые чаще всего заказывают наши покупатели, мы представим в сводной таблице для сравнения характеристик.

Модель техники	Погрешность	Минимальное расстояние визирования	Наличие компенсатора	Вес
ADA PROF-X6 А00160	6 секунд	2 м	Есть. Диапазон компенсатора - 2°	4,3 кг
ADA PROF-X2 А00159	2 секунды	2 м	Есть. Рабочий диапазон - 2°	6 кг
Geo-Fennel FET 500 350360	30 секунд	1,2 м	Есть. Рабочий диапазон компенсатора — 2°	3,5 кг

Исторический факт: оптические теодолиты применялись при ликвидации аварии на АЭС Фукусима-1 в Японии. Это свидетельствует о надежности аппаратов - даже в сильнейший мороз или жару, при наличии излучения они будут исправны.

При выборе оптического теодолита необходимо обратить внимание на точность его измерений. Оборудование с погрешностью 2 секунды передает только прямое изображение зрительной трубы, но при этом замеры остаются достаточно точными (второй класс), поэтому на них можно положиться при конструировании здания или трубопроводных путей. Приборы с погрешностью 30 секунд также передают только прямое изображение, называются «техническими» (третий класс) и стоят значительно дешевле, чем инструменты второго класса. Они применяется при планировке и возведении небольших конструкций, гаражей.

Оптические теодолиты первого класса - «высокоточные». У них два изображения: прямое и перевернутое. Благодаря этому все настройки проверяются два раза, и показания получаются максимально точными. Техника используется при проектировке и в строительстве больших зданий, каналов, везде, где требуются максимально точные измерения, а цена ошибки велика.

Комментарий специалиста. Прямое и перевернутое изображение еще называют «земным» и «астрономическим», потому что в «астрономической» трубе изображение передается в перевернутом виде, тогда как в земной оно прямое.

Электронные теодолиты

Не смотря на то, что теодолит считается профессиональным прибором, для работы с электронным оборудованием не нужно быть геодезистом с большим опытом, чтобы сделать верные замеры, достаточно получить инструктаж от специалиста и внимательно прочитать инструкцию.

Все вычисления обрабатываются микропроцессором. Информация преобразуется в цифровой формат, и в этом виде данные появляются на экране дисплея. Участие человека в измерении сводится к минимуму, как и погрешность по причине человеческого фактора. Достаточно лишь нацелить объектив на предмет, взять эту точку за ноль и перевести окуляр на другой предмет. Через несколько секунд координаты угла появляются на дисплее. Времени на измерения требуется очень мало! Помимо этого все электронные измерительные инструменты позволяют сохранять результаты в памяти устройства.

Приведем примеры электронных теодолитов, которые есть у нас в продаже.

Модель техники	Погрешность	Минимальное расстояние визирования	Наличие компенсатора	Вес

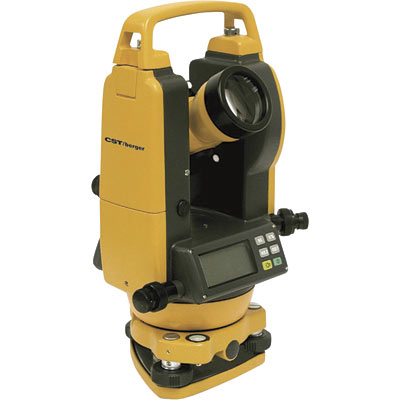

CST/berger DGT2 F0340543N1	2 секунды	1,3 м	Нет	4,5 кг
BOIF DJD2-GH B00106	2 секунды	0,9 м	Есть. Рабочий диапазон - 3°	5,2 кг
BOIF DJD20 B00105	20 секунд	0,9 м	Нет	5,2 кг
BOIF DJD5-GH B00107	5 секунд	0,9 м	Нет	5,2 кг

Представленные измерительные приборы могут приближать изображение до 30 раз, поэтому в объективе будет видно очень четко, даже как установлена балка небольшого размера на значительном расстоянии.

Очень важным критерием при выборе теодолита является наличие компенсатора. Благодаря ему измерения будут очень точными, даже если штатив будет установлен не очень устойчиво. Соответственно, чем больше рабочий диапазон компенсатора, тем точнее будут измерения. В некоторых моделях техники этот элемент не предусмотрен - есть только пузырьковый уровень. В этом случае регулирование зрительной трубы осуществляется вручную, по положению пузырька внутри колбы (он должен быть посередине). Настройка теодолита таким образом может занять немало времени.

Рабочие возможности теодолитов определяются и по другому показателю - расстояние визирования. Оно может быть от 0,9 до 2 м. Соответственно, чем меньше цифра, тем точнее прибор, потому что способен работать даже с близко расположенными предметами. Важность этих показателей зависит от того, с какими объектами вы предполагаете работать. Если это масштабное строительство завода с дымоходами и ангарами для хранения продукции, тогда нужно выбирать прибор большим рабочим диапазоном визирования. Для монтажа радиоантенн или установки молниезащиты можно выбрать технику с меньшим диапазоном возможностей и не переплачивать.

Кроме многих преимуществ у электронных инструментов, есть и недостатки.

• Время работы ограничено. Одного заряда батареи хватает на 15-20 часов. Для более экономичного расхода энергии предусмотрена функция автоматического выключения через 20 минут простоя. А теодолиты CST/berger DGT2 F0340543N1 оснащены зрительной трубой со шкалой, поэтому с ними можно делать измерения вручную, если вдруг разрядится элемент питания.
• Чувствительность к воздействию внешних факторов. Электронные теодолиты нельзя использовать без зонта во время сильного дождя, иначе электроника выйдет из строя. Но можно делать замеры в темное время суток или при плохом освещении, потому что дисплей подсвечивается.

Лазерные теодолиты

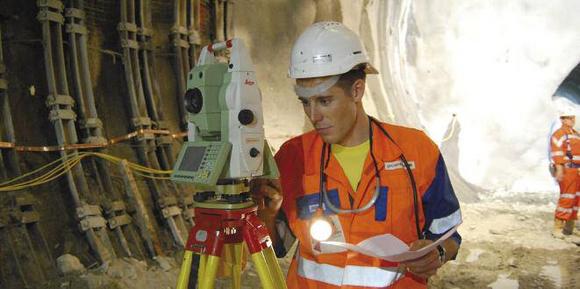

Они пользуются меньшей популярностью в связи с высокой ценой. Но только они могут применяться при работе в тоннелях, шахтах, где освещение не позволяет делать замеры с помощью других приборов. Лазер хорошо видно в темное время суток или темном помещении, а на дисплее с подсветкой хорошо различимы данные. На строительной площадке с помощью лазера легче находить цель. Такие теодолиты можно использовать при работе с объектами, находящимися на большом расстоянии друг от друга и от точки измерений, потому что длина луча не ограничена. Если у Вас будет именно такой инструмент, спектр задач, с которыми вы сможете справиться, значительно расширится.

Единственный недостаток инструмента - при солнечном свете лазер может быть плохо различим, поэтому следует воспользоваться специальными защитными очками красного или другого темного цвета.

Комментарий специалиста. Существуют также фото- и кинотеодолиты. Они используются в основном в астрономии, топографии, научных исследованиях. С их помощью определяют скорость, высоту падения и размеры движущихся предметов. Эта техника предназначена для особых сфер деятельности, она приобретается только специалистами узкой направленности (исследователями, геодезистами).

Не последним критерием при выборе теодолита любого вида является вес. Чем сложнее прибор, тем он тяжелее, потому что в нем могут быть больше линзы, мощнее электронное оснащение. Легкий теодолит удобно переносить в сумке, перемещаясь по местности во время измерений. Мощная аппаратура применяется на стройках или в геодезии, где важнее точность и скорость расчетов. Если Вы определились с выбором подходящего теодолита, делайте заказ сейчас, не откладывая. Ведь чем быстрее прибор будет в Вашем распоряжении, тем скорее и профессиональнее будет выполнение задания. Чтобы сделать заказ, достаточно «положить в корзину» выбранную модель теодолита и обговорить способы доставки с менеджером.
