Чтобы не ждать мастера часами и не тратить лишние деньги на замену двухклавишного выключателя, можно сделать это самому за несколько минут. Только сначала изучите схему его подключения. Это нужно для безопасности вашей работы и проводки в доме. В этой статье представлен подробный план работ по замене двухклавишного выключателя и схема его подключения.


53 отзыва	65 отзывов	14 отзывов

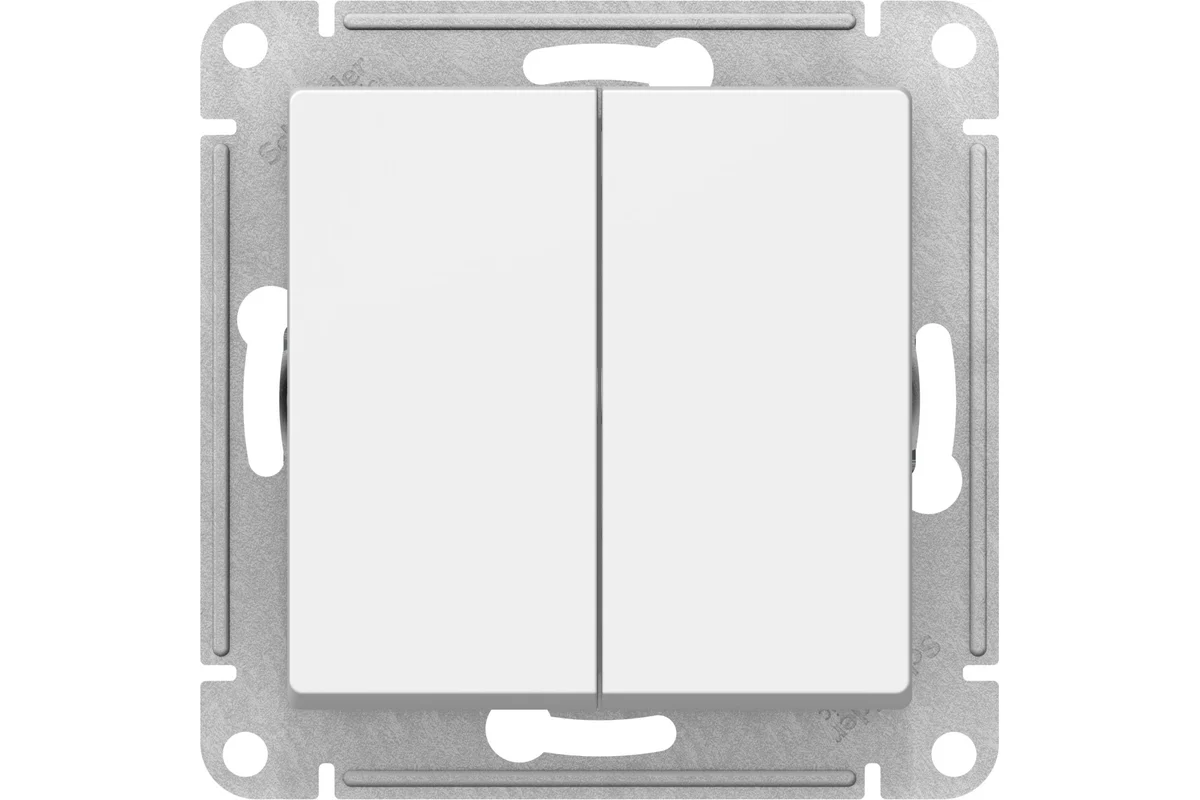

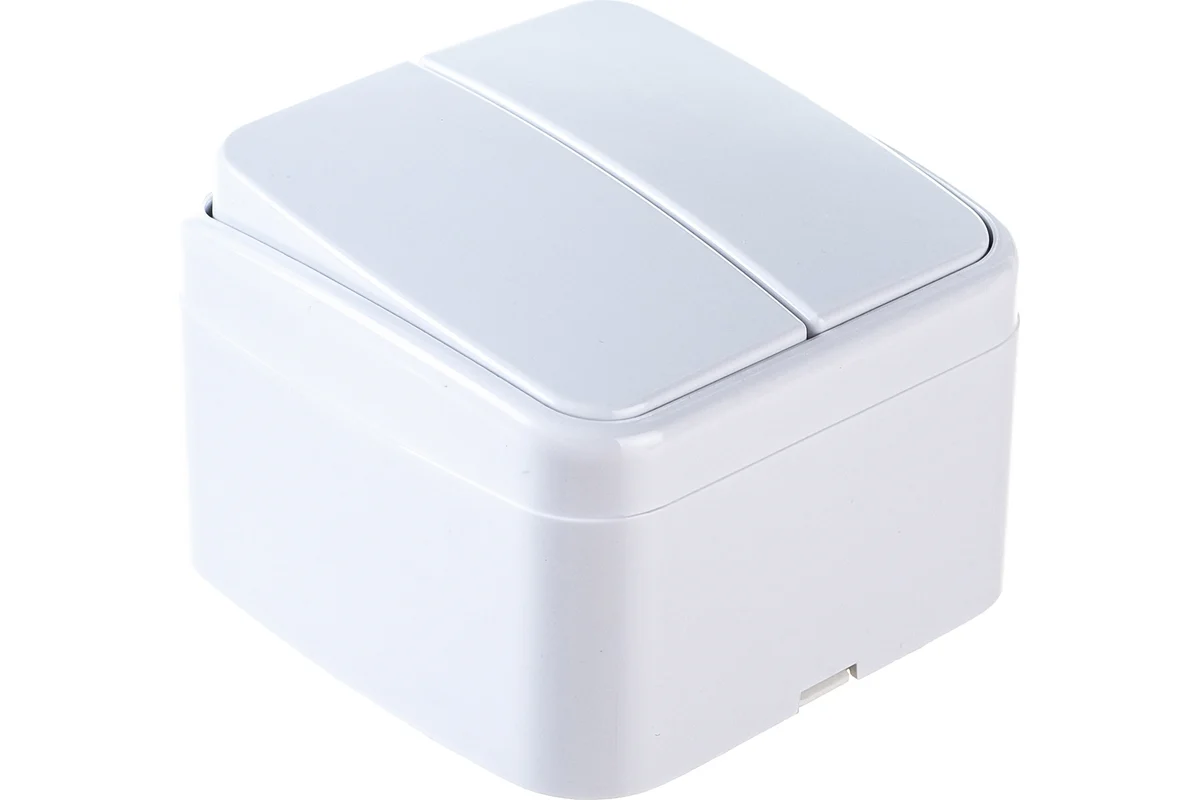

Двухклавишный выключатель Systeme Electric ATLAS DESIGN сх.5 10АХ в сборе белый ATN000152	2-клавишный механизм выключателя Systeme Electric ATLAS DESIGN сх.5 10АХ белый ATN000151	Двухклавишный выключатель, белый UNIVersal Электра 0031
238 руб.	206 руб.	73 руб.

Что вам понадобится

Монтаж и схема подключения двухклавишного выключателя

Выбор места установки

Итак, вы планируете установить двухклавишный выключатель. Заранее обдумайте место его расположения. Важно, чтобы к нему был свободный доступ и никакие предметы интерьера его не загораживали. Учитывайте также требования по размещению: высота установки должна быть от 0,8 до 1 м от пола, расстояние до источников воды – не менее 60 см. Вообще устанавливать выключатель непосредственно в ванной комнате не рекомендуется, поэтому его выносят в коридор. Часто для управления освещением разделенных санузлов используются именно двухклавишные выключатели – их устанавливают между входными дверьми в ванную и туалетную комнаты.

На заметку

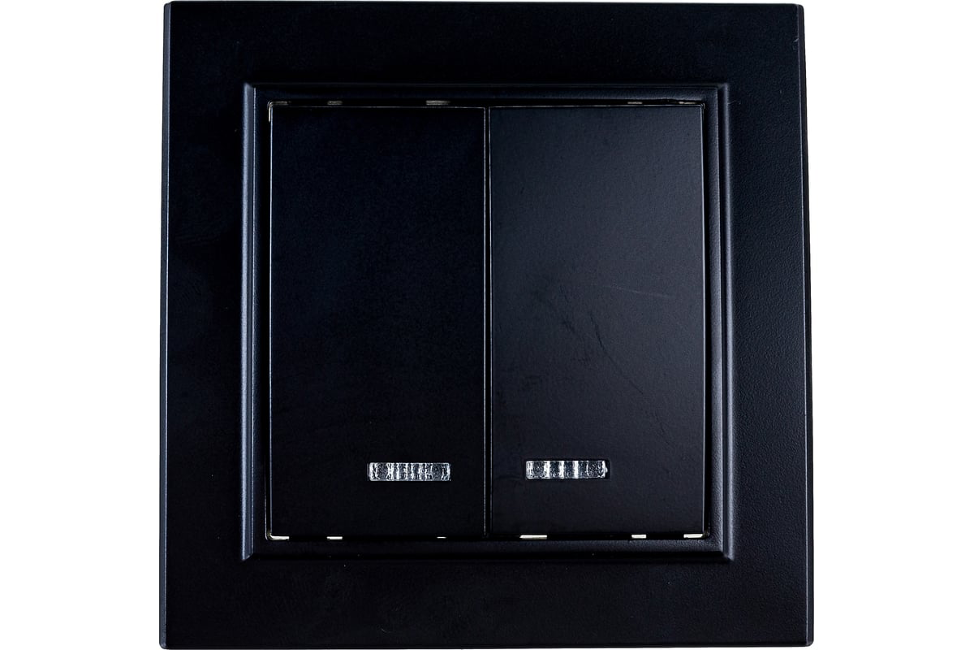

Если вы хотите купить двухклавишный выключатель со светодиодной подсветкой, учтите одно важное ограничение по использованию лампочек. Для такого устройства не подходят светодиодные лампы: при выключенном освещении может наблюдаться мерцание из-за токов утечки через разрядник подсветки.

Исходя из выбранного места и удаленности осветительных приборов подсчитайте необходимую длину провода. Лучше купить его с запасом, так как провода нужно будет резать, зачищать, соединять.

Монтаж предустановочных элементов

Если вы всерьез решили заняться электромонтажными работами, важно соблюдать все правила электробезопасности, а также вспомнить основы работы электроцепей из курса физики. Стоит помнить, что перед началом любых работ с проводкой необходимо отключить питание. От щитка питающий кабель тянут к месту размещения распределительной коробки. Ее, в свою очередь, устанавливают между предполагаемым местом монтажа выключателя и лампочками, которыми этот выключатель будет управлять. В коробке сходятся кабели от светильников и от выключателя. Как их соединить, мы расскажем чуть позже, так как это зависит от выбранной схемы подключения двухклавишного выключателя. Но сперва нужно все подготовить. Для крепления выключателя в стене монтируется подрозетник. В первую очередь выполняют цилиндрическое глухое отверстие, используя перфоратор с коронкой. Затем фиксируют внутри подрозетник. Аналогично монтируют и распределительную коробку. Затем готовят каналы под проводку: их штробят в стене с помощью штробореза или болгарки, делая две параллельные линии, а затем выдалбливают материал между ними перфоратором с долотом. В эти каналы укладывают проводку для соединения всех элементов схемы.


94 отзыва	23 отзыва	68 отзывов

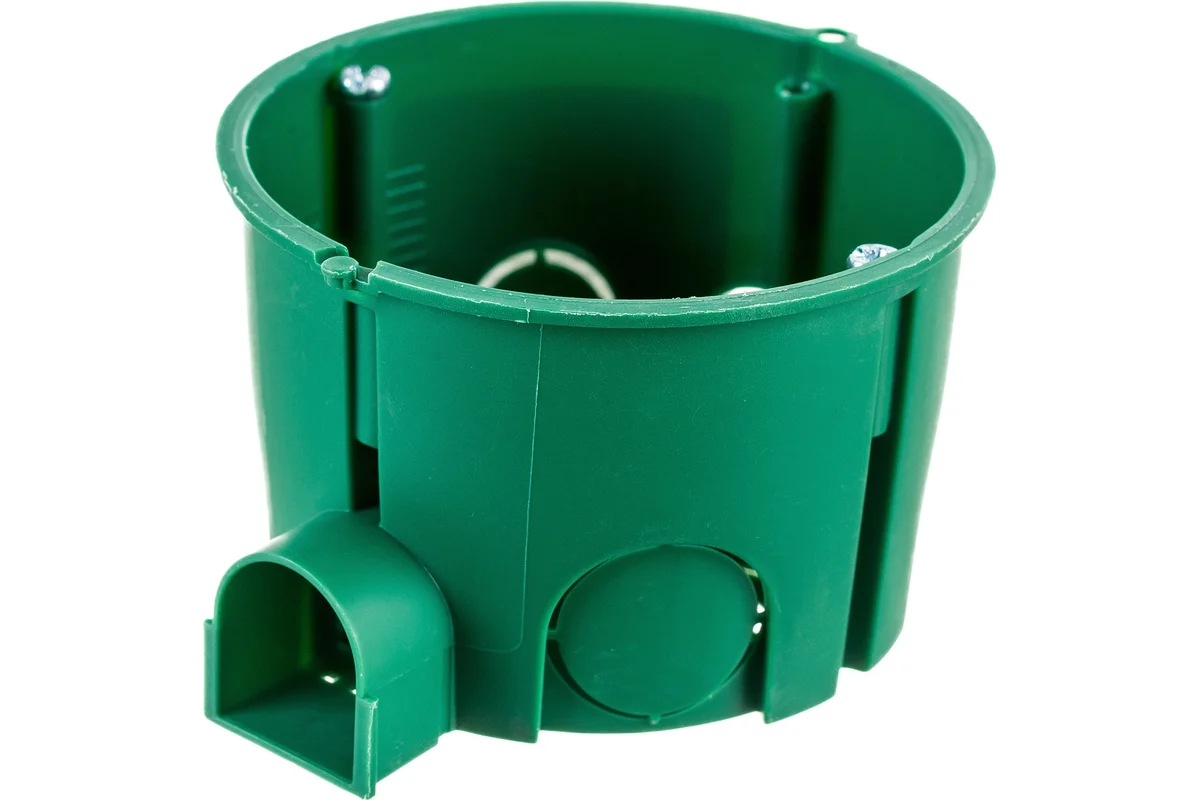

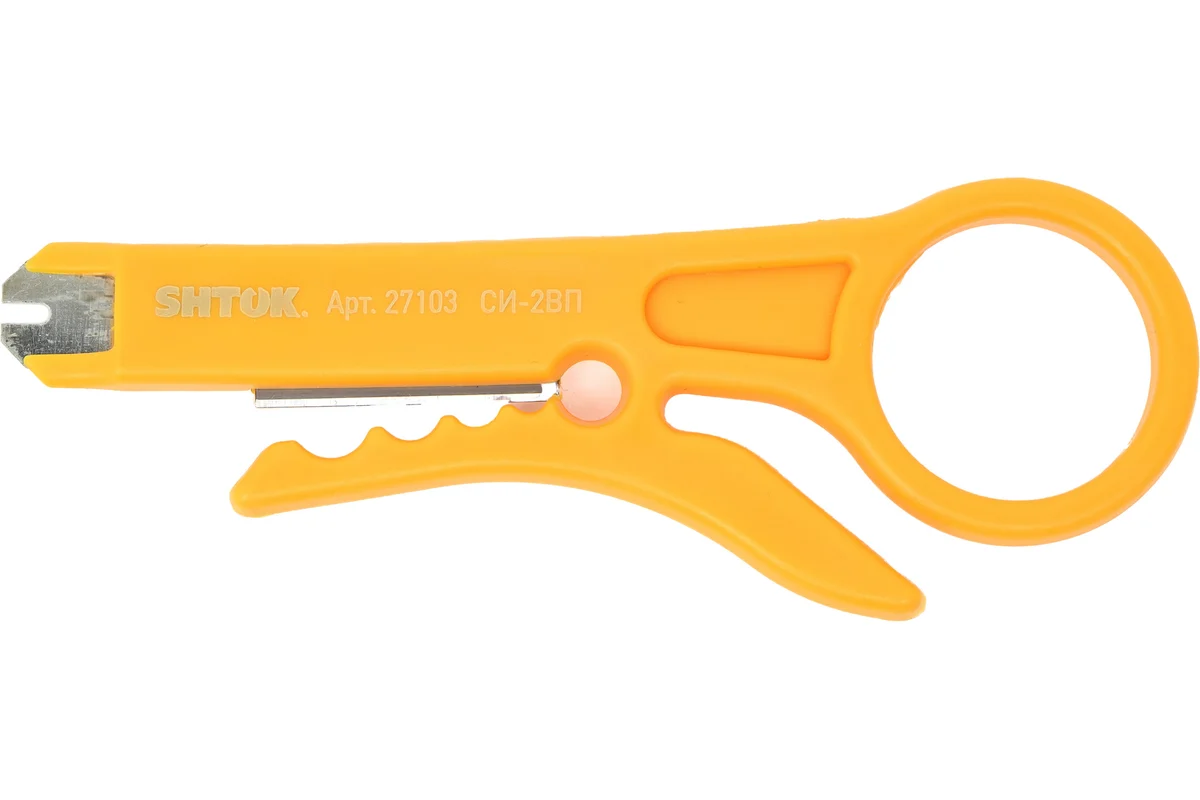

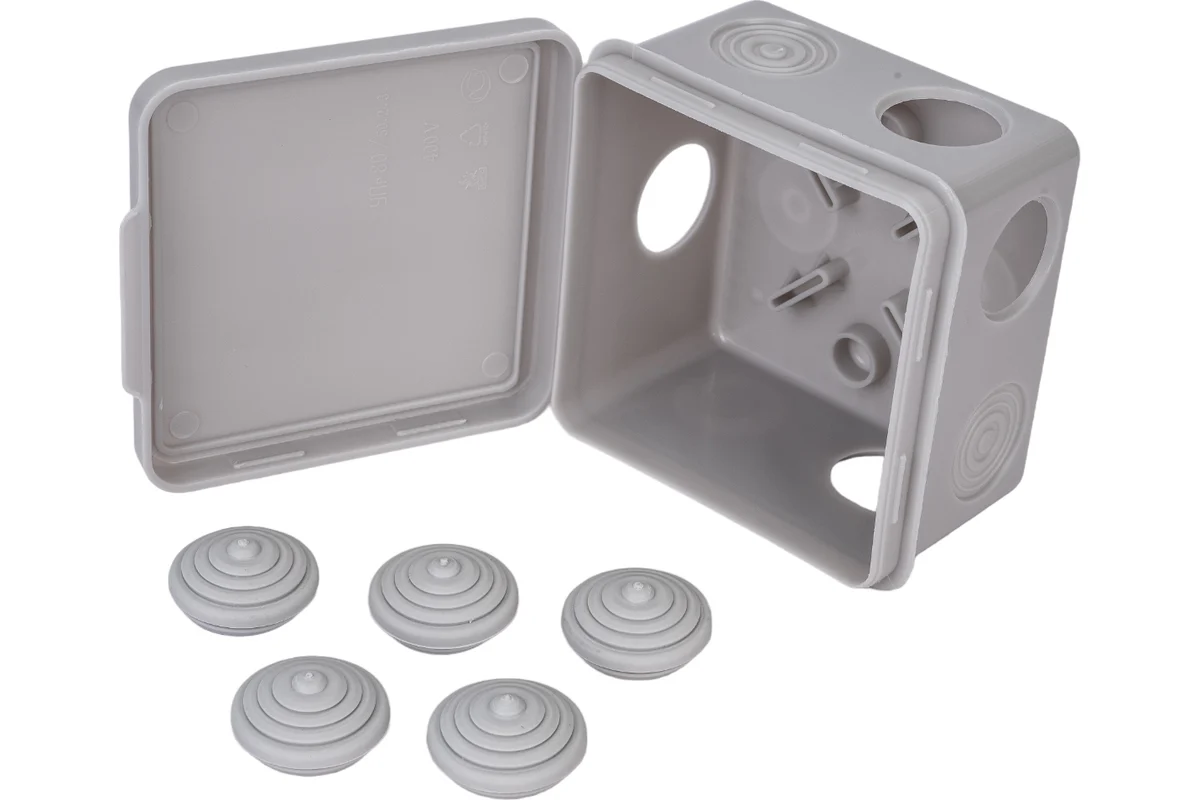

Установочная коробка для сплошных стен Systeme Electric 68(65)X45, DIY IMT351001	Распаечная коробка с крышкой ОП 80х80х50мм, IP54, 7вх TDM SQ1401-0512	Съемник изоляции для кабеля и одиночных проводов с инструментом для разъемов SHTOK СИ-2ВП 27103
17 руб.	45 руб.	89 руб.

Важно помнить

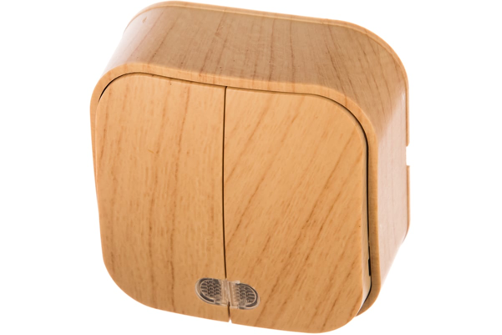

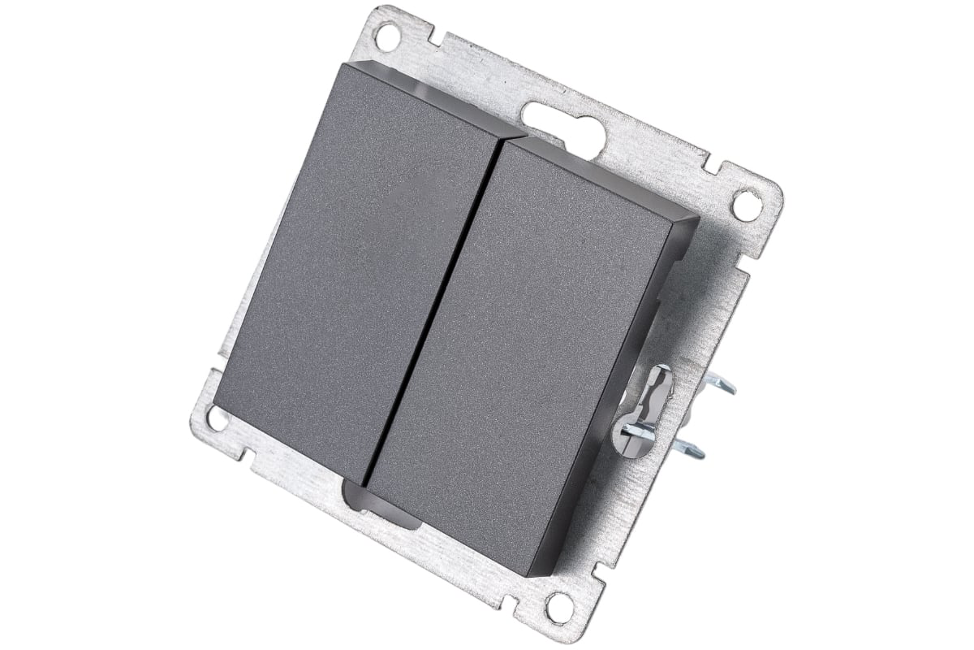

Для монтажа проводки внутри стены нужны выключатели скрытой установки. Их механизм размещается внутри стены, а на поверхности видна только плоская декоративная рамка с клавишами. Выглядит это очень эстетично и не нарушает целостность интерьера. Накладные же модели устанавливаются только при монтаже открытой проводки, когда и провод, и все установочные элементы крепятся на поверхности стены. Подобный способ предпочтителен для дачи, гаража, офиса и других объектов, в которых невозможно или нецелесообразно выполнять скрытую проводку.

Схемы подключений

Для одного осветительного прибора

Данный вариант выбирают, если необходимо подключить двухклавишный выключатель к люстре с несколькими лампочками и управлять их включением по отдельности. Подключение осуществляется с разводкой проводов на отдельные секции люстры. В таком случае и выключатель, и люстра подключаются через трехжильные провода (на схеме линии жил обозначены синим, красным и желтым цветом).

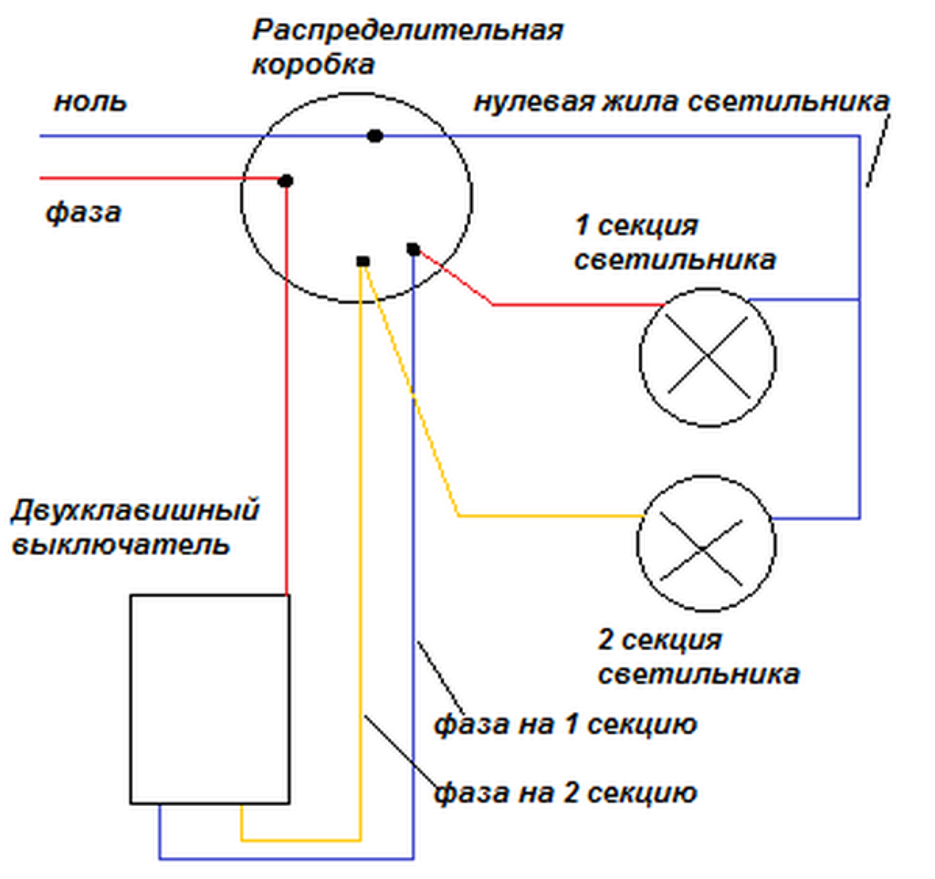

Схема подключения двухклавишного выключателя к одному светильнику с несколькими лампами

Для двух осветительных приборов

Такой вариант задействуется при необходимости подключения к одному двухклавишному выключателю двух осветительных приборов в разных помещениях, допустим, в ванной и туалете. То есть два отдельных осветительных прибора будут управляться через один выключатель, только с разных клавиш. В таком случае к выключателю протягивается трехжильный провод (на схеме линии обозначены красным, синим и желтым цветом). К каждому светильнику подводится отдельный питающий двухжильный провод.

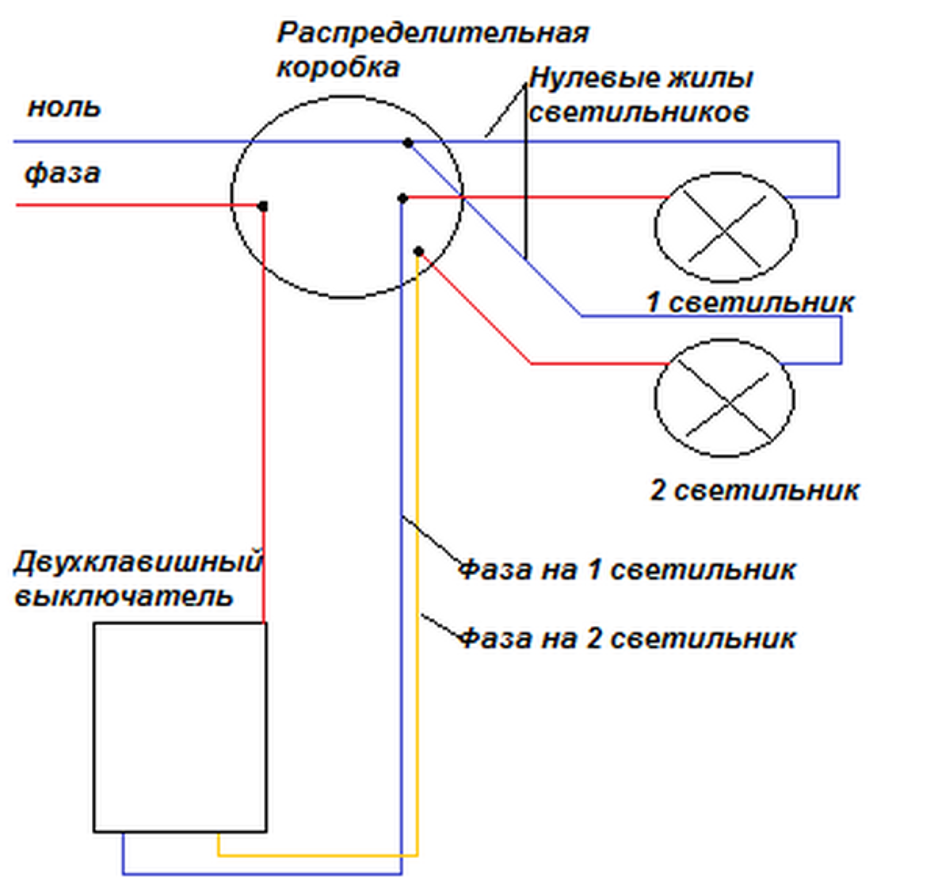

Схема подключения двухклавишного выключателя к двум осветительным приборам

Соединение проводов

В соответствии с выбранной схемой подключения двухклавишного выключателя выполните соединение проводов в распределительной коробке. На рисунках выше места соединений обозначены черными точками. На данном этапе достаточно соединить провода скрутками. После проверки работоспособности выключателя их можно будет изолировать.

Внутри выключателя имеется три контакта: подходящий (маркируется буквой L) и два отходящих (обозначены стрелочками). Как правило, в современных устройствах используются так называемые втычные контакты – в специальные отверстия вставляются провода. Снимите изоляцию с проводов с помощью стриппера или ножа, оголенные части вставьте в контактные отверстия. Питающая фаза подключается к подходящему контакту (на схеме отмечена красным цветом и идет от распределительной коробки на выключатель). По отходящим контактам идет разводка на две линии (на схеме отмечены синим и желтым цветом) – к двум светильникам или двум секциям одного светильника. За счет подвижных контактов внутри механизма выключателя осуществляется коммутация между подходящим и отходящим контактами. Для каждого отходящего контакта – своя клавиша управления. При нажатии на клавишу можно разомкнуть или замкнуть электроцепь – управлять освещением на каждой линии.

Фиксация выключателя

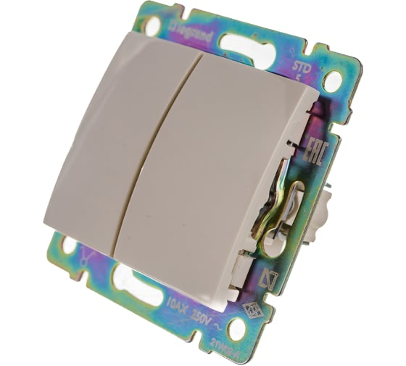

После того как вы подключите провода к выключателю, его внутренний механизм нужно закрепить внутри подрозетника. Снимите лицевую панель, аккуратно отделив ее от корпуса шлицевой отверткой. Вы увидите крепления. Это могут быть распорки (их разводят в стороны, а затем фиксируют винтами) либо отверстия для саморезов. После установки механизма наденьте декоративную рамку на выключатель.

Проверка работы выключателя

Для начала проверьте наличие напряжения с помощью тестера. Это очень просто: в распределительной коробке к участкам соединения проводов прикладывают наконечник тестера. Ток должен быть только в месте скрутки питающего кабеля и выключателя. После этого протестируйте работу всей схемы: включите питание, на выключателе первую клавишу возведите в положение «вкл» – должна загореться лампа, на которую идет провод от этой клавиши. То же самое проделайте с другой клавишей. Затем выключите обе и включите одновременно – обе лампочки должны загореться.

Если схема подключения двухклавишного выключателя выполнена верно, и управление освещением осуществляется как надо, можно завершать электромонтажные работы. В распределительной коробке следует заизолировать скрутки. Для этого на них устанавливают соединительные зажимы. Затем установочное изделие закрывают крышкой. После этого проводку и распределительную коробку можно скрывать слоем штукатурки. На этом установочные работы заканчиваются.

Как видите, процесс монтажа довольно прост. Главное – разобраться в схеме, соблюдать правила безопасности при работе с проводкой и не спешить. Если вы уже готовы приступить к установке выключателя, закажите все необходимое в интернет-магазине ВсеИнструменты.ру.
