Сколько весит гайка: таблицы типоразмеров крепежа

Содержание

• Расшифровка буквенных обозначений
• Типоразмеры и вес гаек
• Размеры гаек под ключ

Гайка – это крепежное изделие с внутренней резьбой. Вместе с болтом или винтом она используется для соединения деталей в разных сферах: строительстве, электротехнике, машиностроении, мебельной промышленности.

Гайки обычно продают комплектами или на вес. В этой статье мы расскажем о типоразмерах и весовых характеристиках самых популярных видов крепежа.

Расшифровка буквенных обозначений

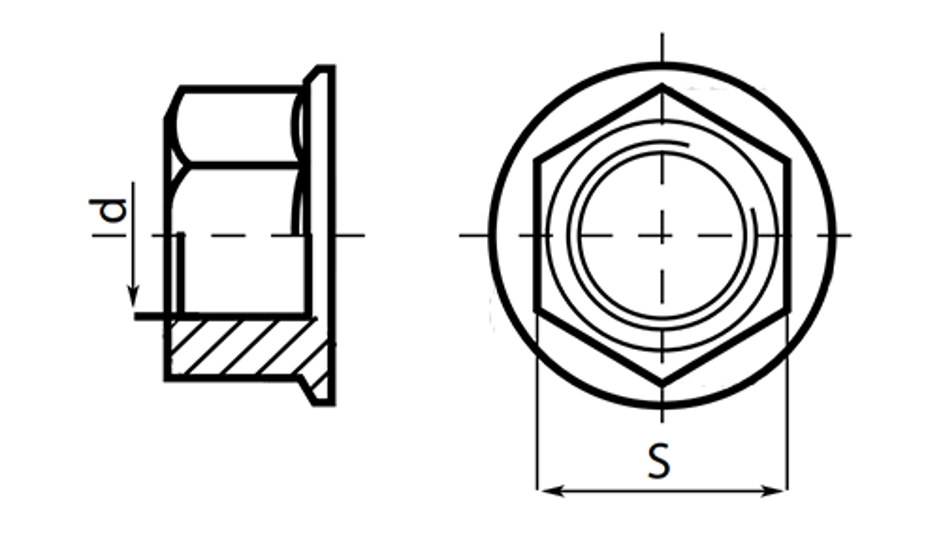

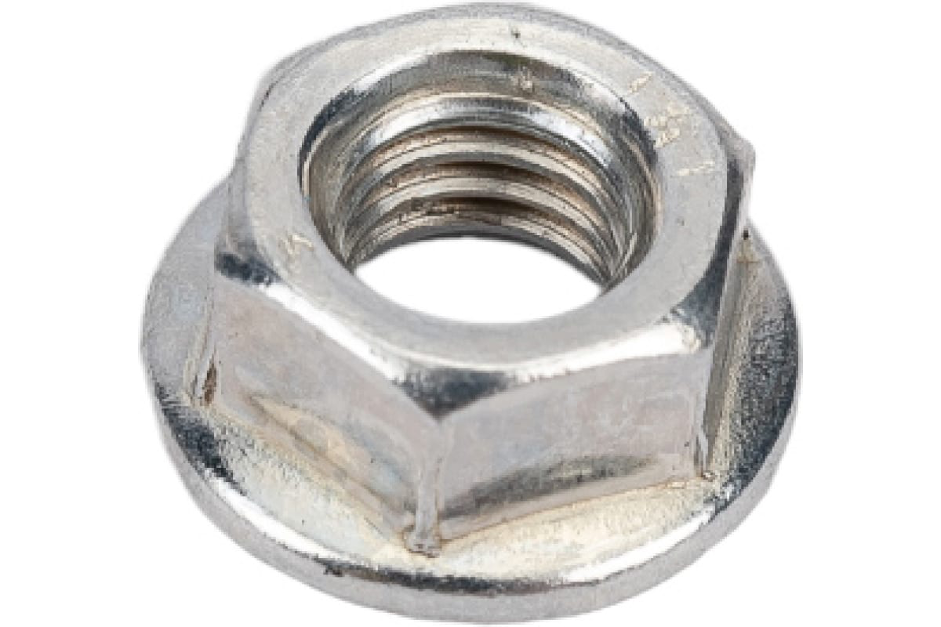

Разберем буквенные обозначения на примере фланцевой гайки М5.

М5 – типоразмер гайки.

М – метрическая резьба.

5 – номинальный диаметр резьбы гайки (d), измеряется в миллиметрах.

S – размер гайки под ключ, измеряется в миллиметрах.

Типоразмеры и вес гаек

Гайки с фланцем (DIN 6923)

Заменяет два крепежных изделия: при установке не нужно дополнительно использовать шайбу.

Шаг резьбы: 0,5 – 3 мм.

Тип и диаметр резьбы (d), мм	Вес гайки (1 000 шт.), кг	Количество гаек в 1 кг, шт.
М4	1,1	909
М5	1,39	717
М6	3,45	290
М8	7,06	142
М10	11,08	90
М12	18,78	53
М14	29,19	34
М16	43,01	23
М20	83,47	12

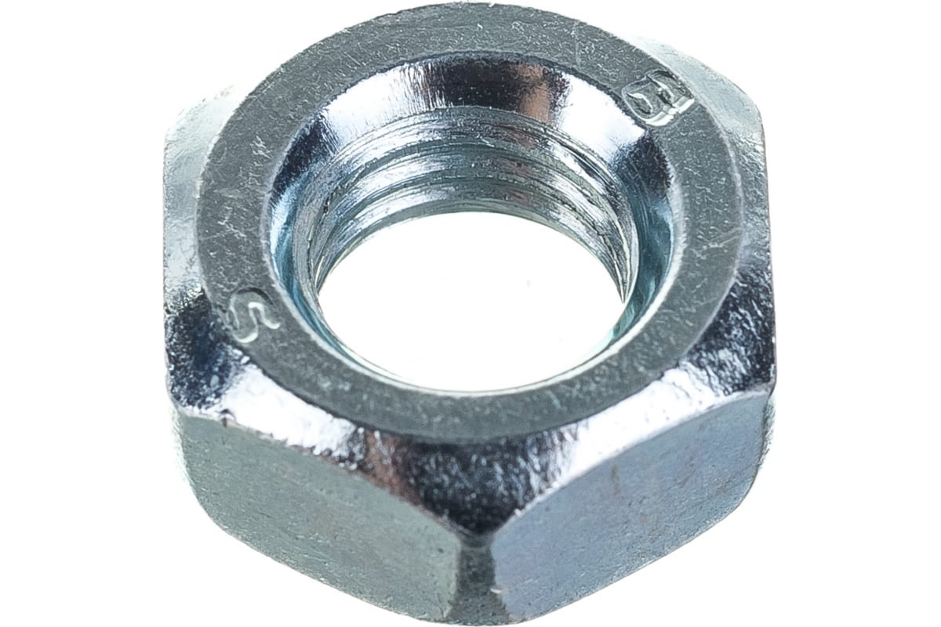

Гайки DIN 934 (ГОСТ 5915-70)

Классическая шестигранная гайка.

Шаг резьбы: 0,25 – 16 мм.

Тип и диаметр резьбы (d), мм	Вес гайки (1 000 шт.), кг	Количество гаек в 1 кг, шт.
М3	0,37	2653
М4	0,8	1250
М5	1,44	694
М6	2,57	389
М8	5,55	180
М10	10,22	98
М12	15,67	64
М14	25,33	39
М16	37,61	27
М18	53,27	19
М20	71,44	14

Соединительные гайки (DIN 6334)

Шестигранная гайка, которая отличается увеличенной высотой.

Шаг резьбы: 0,5 – 4 мм.

Тип и диаметр резьбы (d), мм	Вес гайки (1 000 шт.), кг	Количество гаек в 1 кг, шт.
М6	8	125
М8	19	52
М10	30	33
М12	48	20
М14	73	13
М16	120	8
М20	240	4

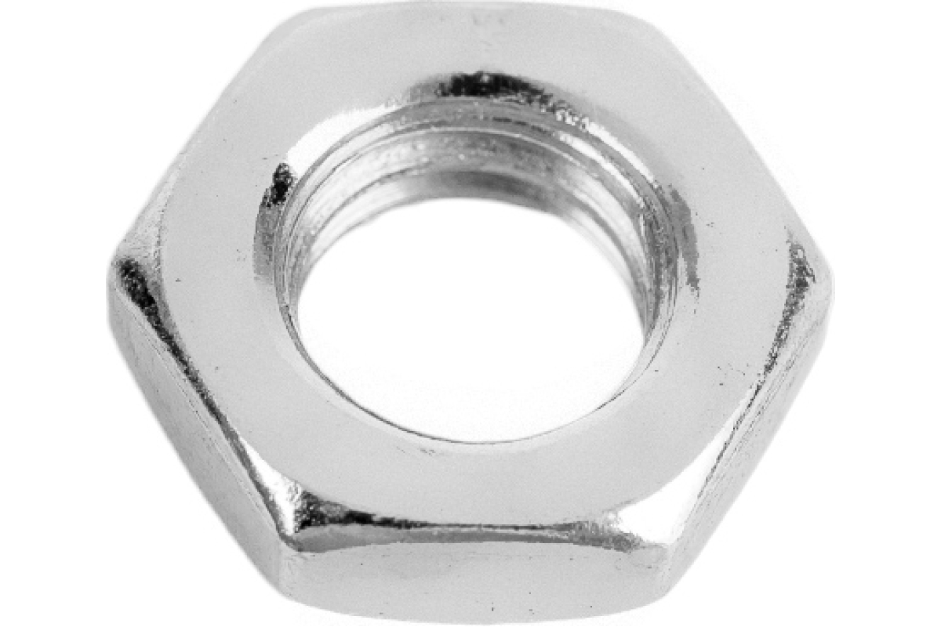

Низкие гайки DIN 439 и DIN 936 (ГОСТ 5916-70)


Шестигранные гайки, которые отличаются уменьшенной высотой.

Шаг резьбы: 0,35 – 5 мм.

Тип и диаметр резьбы (d), мм	Вес гайки (1 000 шт.), кг	Количество гаек в 1 кг, шт.
М3	0,22	4545
М4	0,47	2127
М5	0,66	1515
М6	1,25	800
М8	2,67	374
М10	5,02	199
М12	6,84	146
М14	11,67	85
М16	17,68	56
М18	25,98	38
М20	35,53	28

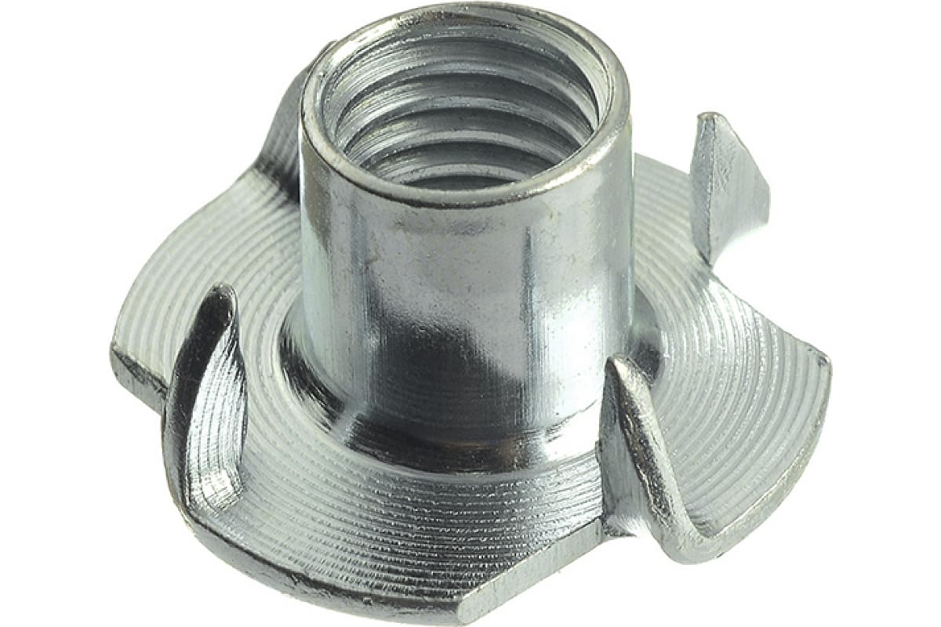

Врезные (забивные) мебельные гайки (DIN 1624)


Узкоспециализированный тип крепежа: используется при производстве деревянной мебели.

Шаг резьбы: 0,7 – 1,75 мм.

Тип и диаметр резьбы (d), мм	Вес гайки (1 000 шт.), кг	Количество гаек в 1 кг, шт.
М5	2,25	444
М6	3,8	263
М8	6,2	161
М10	8,5	117
М12	12,5	80

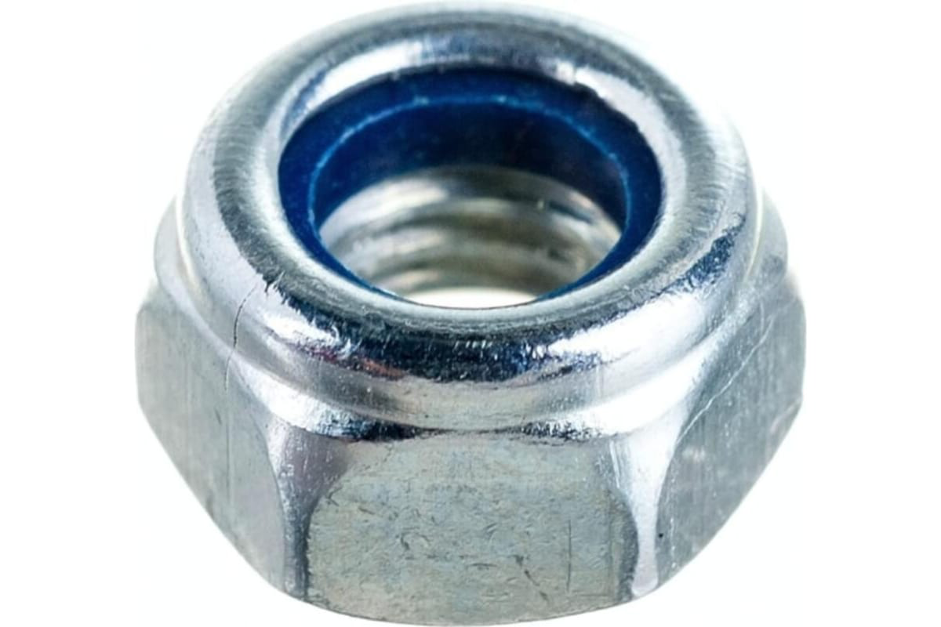

Гайки самоконтрящиеся

 Внутри отверстия расположено уплотняющее пластиковое кольцо, которое обеспечивает герметичность соединения.

Шаг резьбы: 0,45 – 4,5 мм.

Тип и диаметр резьбы (d), мм	Вес гайки (1 000 шт.), кг	Количество гаек в 1 кг, шт.
М3	0,41	2439
М4	1	1000
М5	1,4	714
М6	2,4	416
М8	4,85	206
М10	10,45	95
М12	17,2	58
М14	26	38
М16	34	29
М18	45	22
М20	65	15

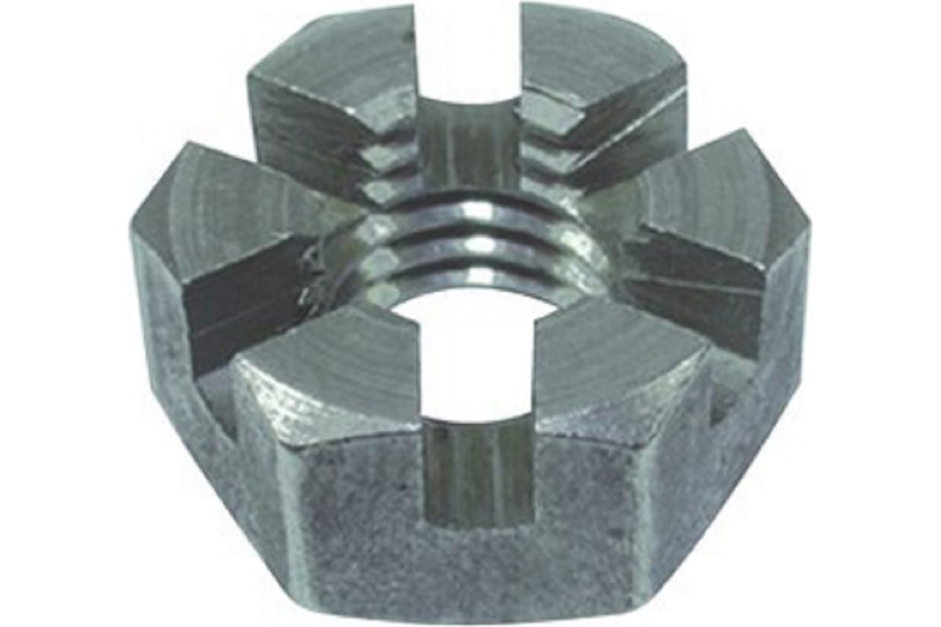

Корончатые гайки

За счет наличия пазов обеспечивает надежную фиксацию в условиях сильных вибраций.

Шаг резьбы: 0,8 – 4 мм.

Тип и диаметр резьбы (d), мм	Вес гайки (1 000 шт.), кг	Количество гаек в 1 кг, шт.
М6	3,16	316
М8	7,35	136
М10	15,8	63
М12	20	50
М14	27	37
М16	38	25
М20	75,2	13

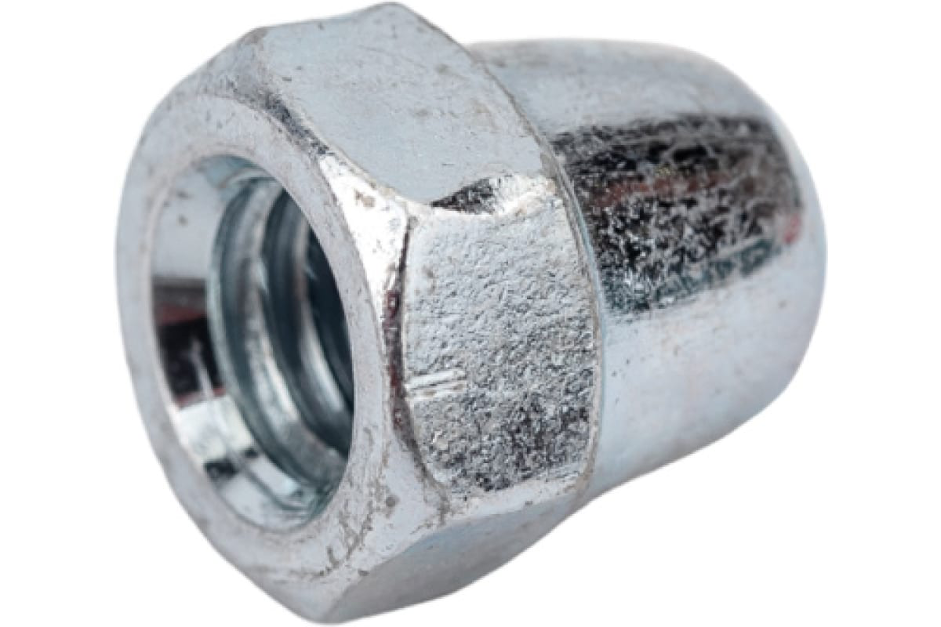

Гайки колпачковые (DIN 1587, DIN 986)


За счет наличия сферического колпачка гайка позволяет скрыть крепеж.

Шаг резьбы: 0,5 – 3,5 мм.

Тип и диаметр резьбы (d), мм	Вес гайки (1 000 шт.), кг	Количество гаек в 1 кг, шт.
М3	0,92	1087
М4	1,61	621
М5	2,26	442
М6	4,66	214
М8	11	90
М10	20,1	49
М12	28,3	35
М14	40,4	25
М16	57,8	17
М18	83,68	12
М20	102,13	10

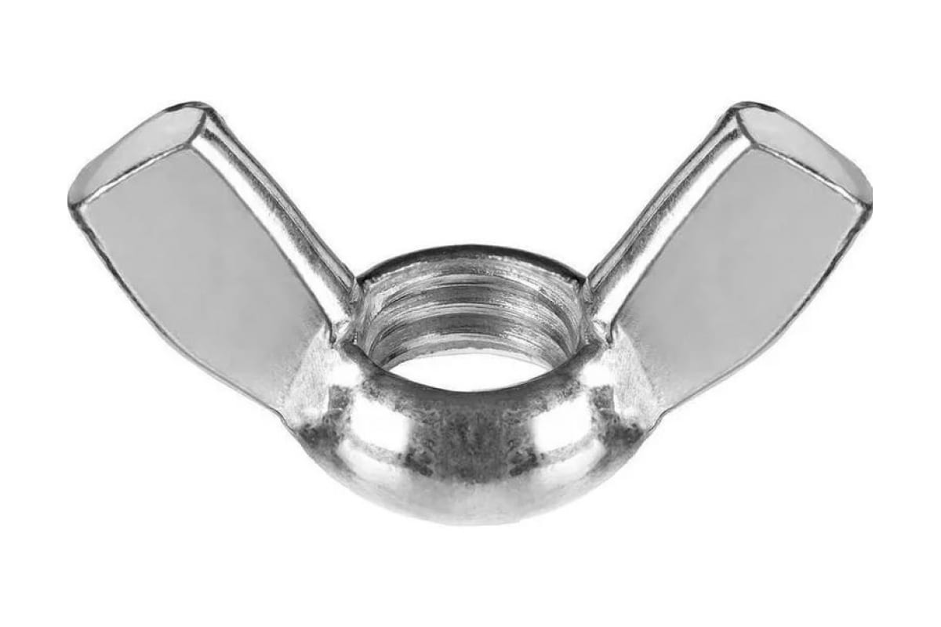

Барашковые гайки (бабочки) (ГОСТ 3032-76, DIN 315)

Узкоспециализированный тип крепежа: используется при производстве деревянной мебели.

Шаг резьбы: 0,35 – 6 мм.

Тип и диаметр резьбы (d), мм	Вес гайки (1000 шт.), кг	Количество гаек в 1 кг, шт.
М4	3,1	322
М5	3	333
М6	4,5	222
М8	6,3	158
М10	14	71
М12	26	38
М16	65	15

Размеры гаек под ключ

Характеризует расстояние между двумя параллельными гранями (S). Измеряется в миллиметрах.

 Некоторым типоразмерам гаек соответствует несколько размеров зазора между гайкой и ключом.

• Заниженный допуск – величина зазора минимальна. Обеспечивает более плотное прилегание. Отличается трудоемким процессом сборки.
• Номинальный допуск – средняя допустимая величина зазора. Обеспечивает оптимальную прочность соединения и простоту сборки.
• Максимальный допуск – наибольшая допустимая величина зазора. Обеспечивает наименьшую силу затяжки крепежа и более слабое соединение.

Тип и диаметр резьбы (d), мм	Размер гайки под ключ (S), мм
М3	5,5
М4	7
М5	8
М6	10
М8	12/ 13
М10	14/ 16/ 17
М12	17-22
М14	18-24
М16	21-27
М18	24-30
М20	27-34

Надеемся, наша классификация типоразмеров и веса гаек поможет вам при выборе. Переходите в рубрику, чтобы ознакомиться с полным ассортиментом крепежа.
