Технология вязки арматуры вязальной проволокой

Содержание

• Выбор арматуры: сталь или композиты
• Расчет количества проволоки
• Правильная технология вязки
• Типовые ошибки и как их избежать
• Контроль качества

Бетон обладает высокой прочностью на сжатие, но уязвим к растягивающим и изгибающим нагрузкам. При сезонных подвижках грунта или неравномерной усадке здания в фундаменте возникают напряжения, способные привести к трещинам. Именно арматурный каркас берет на себя эти нагрузки, предотвращая разрушение конструкции.

Современные строительные нормы (СНиП 52-01-2003) строго регламентируют требования к армированию. Минимальный процент армирования для плитных фундаментов составляет 0,3% от площади сечения. На практике это означает, что для плиты толщиной 30 см потребуется два слоя сетки с ячейкой 20×20 см из прутков диаметром 12 мм.

Выбор арматуры: сталь или композиты

Стальная арматура класса А500С остается золотым стандартом в частном строительстве. Ее ключевые преимущества:

• высокая пластичность – относительное удлинение до разрыва ≥14%;
• надежное сцепление с бетоном благодаря рифленой поверхности;
• предсказуемое поведение при динамических нагрузках.

Композитная арматура (стеклопластиковая, базальтопластиковая) имеет право на жизнь в специфических условиях.

• При строительстве в агрессивных средах (морская вода, кислые почвы)
• Когда критична масса конструкции (легкие надстройки)
• В случаях, где важна диэлектрическая проницаемость

Однако у композитов есть существенные ограничения:

• Модуль упругости в 4 раза ниже, чем у стали
• Невозможность гибки на объекте
• Проблемы с контролем качества соединений

Для ответственных конструкций – ленточных фундаментов под кирпичные дома, плит под тяжелые строения, мы рекомендуем использовать исключительно стальную арматуру диаметром 12 – 16 мм.

Расчет количества проволоки

Факторы, влияющие на расход проволоки

При расчете необходимо учитывать тип фундамента (плита, лента, сваи), шаг арматурных стержней, размеры конструкции, способ вязки – ручной или механизированный, квалификацию рабочих.

Формула базового расчета

Общий метраж проволоки = количество узлов × длина проволоки на 1 узел × коэффициент запаса

Длина на узел: 25 – 30 см для ручной вязки

Коэффициент запаса: 1,1 – 1,15 (10 – 15% на обрезки и ошибки)

Пример расчета для плитного фундамента 6×8 м

Исходные данные

Шаг арматуры – 200 мм (0,2 м)

Два слоя сетки

Размер ячейки – 200×200 мм

Способ вязки – ручной крючок

Пошаговый расчет

Количество стержней

Продольных: (6 м / 0,2 м) + 1 = 31 шт.

Поперечных: (8 м / 0,2 м) + 1 = 41 шт.

Количество пересечений на 1 слой

31 × 41 = 1 271 узлов

Для двух слоев

1 271 × 2 = 2 542 узлов

Добавляем вертикальные связи

Количество равно количеству пересечений = 1 271

Итого: 2 542 + 1 271 = 3 813 узлов

Расход проволоки

На 1 узел: 0,3 м

Общий метраж: 3 813 × 0,3 = 1 143,9 м

С запасом 15%: 1 143,9 × 1,15 = 1 315 м

Перевод в кг:

Для проволоки 1,2 мм: 0,888 кг/100 м

Итого – (1 315 / 100) × 0,888 ≈ 11,68 кг

Нормы расхода на 1 тонну арматуры для разных типов конструкций

Тип конструкции	Норма расхода проволоки
Плитные фундаменты	12 – 15 кг/т
Ленточные фундаменты	8 – 10 кг/т
Колонны	5 – 7 кг/т
Сваи	6 – 8 кг/т

Подробная технология вязки

Подготовительные работы

1. Очистите прутки от ржавчины металлической щеткой

2. Разметьте расположение стержней согласно проекту

3. Подготовьте подставки (фиксаторы) для нижнего ряда – пластиковые стульчики или бетонные подкладки толщиной 30 – 50 мм

Основные методы соединения

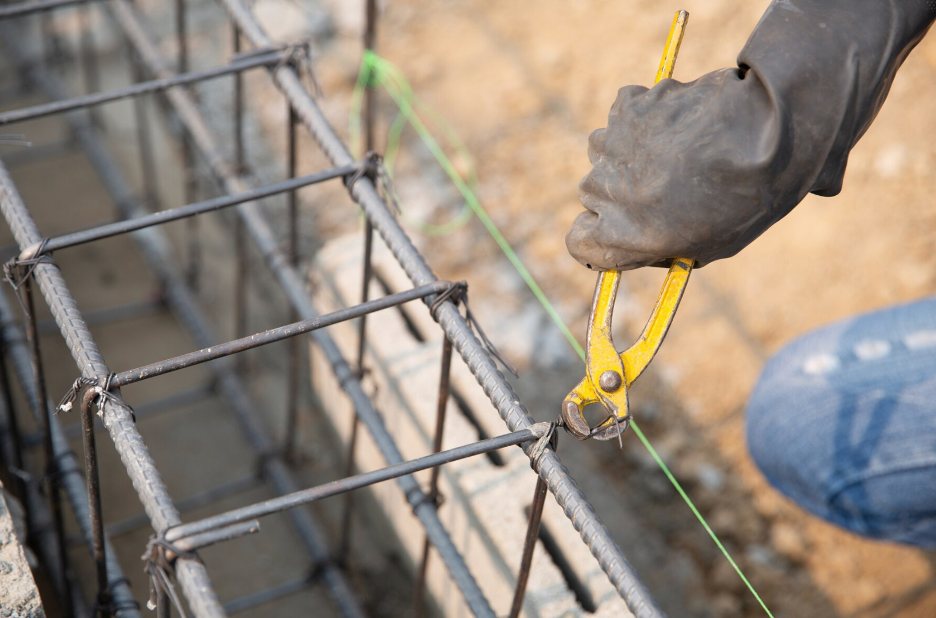

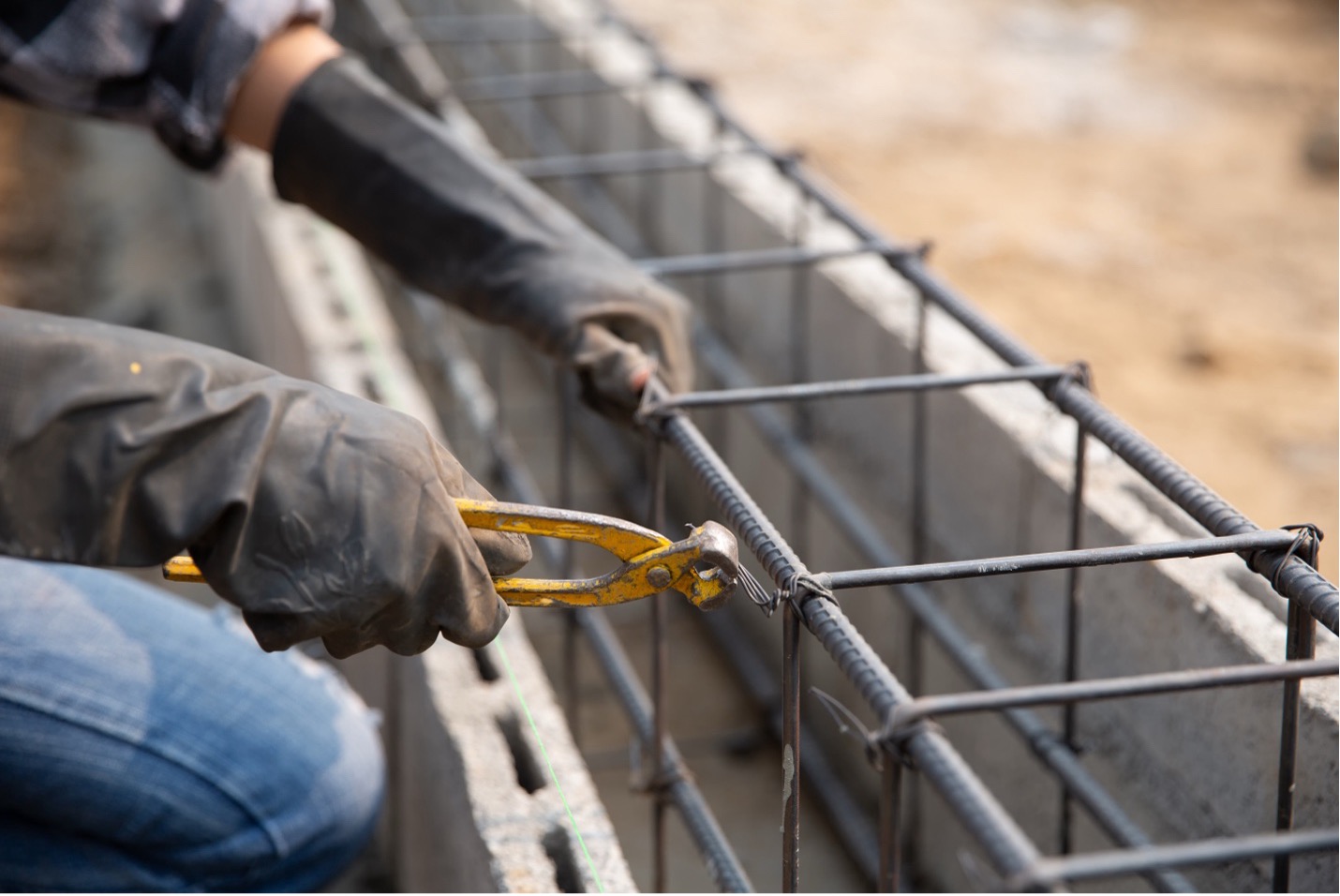

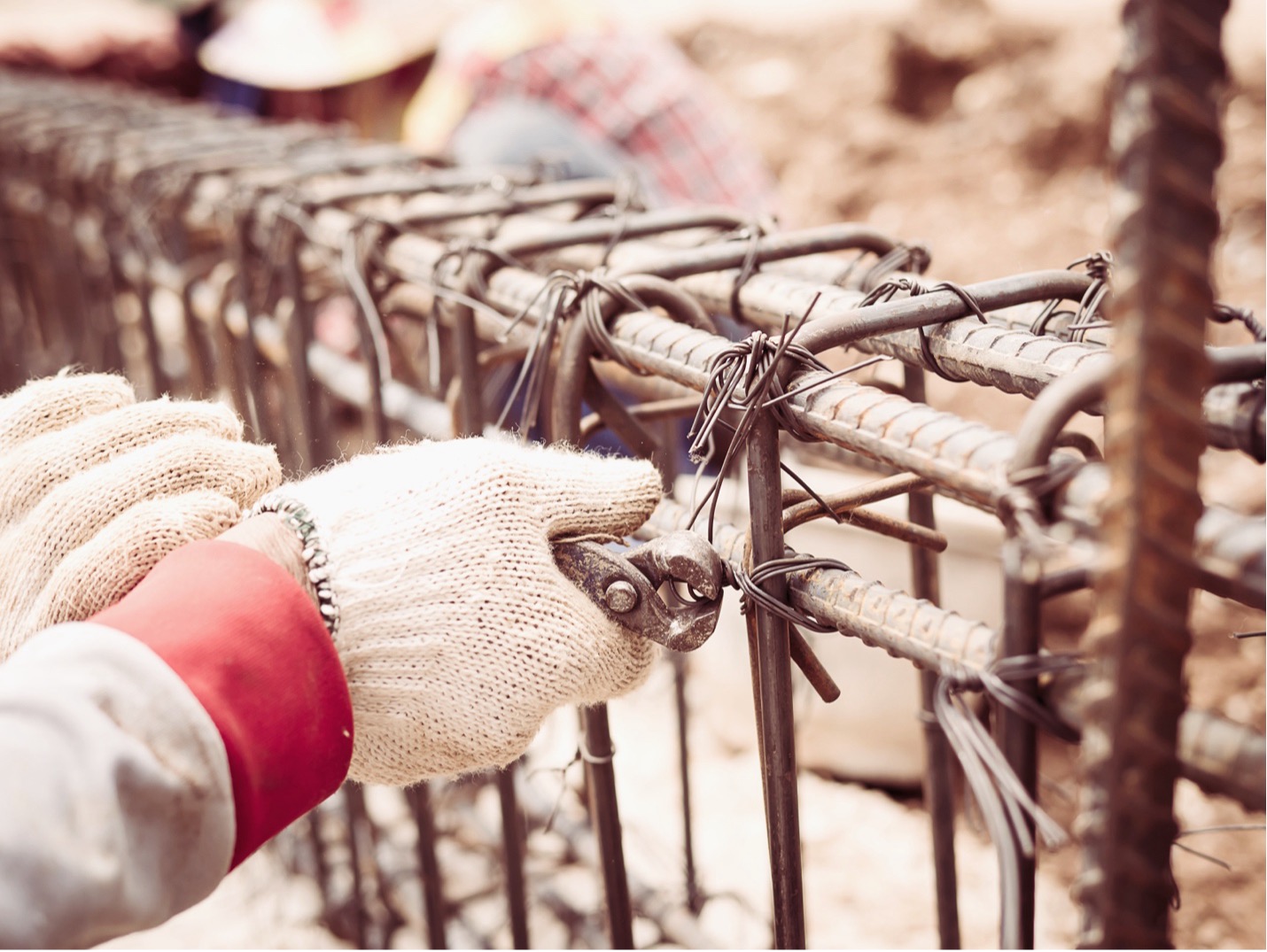

Ручная вязка проволокой – наиболее надежный вариант.

Используйте отожженную проволоку диаметром 1,2 – 1,4 мм. Отрезайте отрезки длиной 25 – 30 см. Применяйте специальный крючок с вращающейся головкой.

Технология узла

1. Проволоку складываем вдвое

2. Заводим снизу под пересечение прутков

3. Делаем 3 – 4 оборота крючком; не более – возможен разрыв

4. Концы загибаем внутрь конструкции

Пластиковые хомуты допустимы только для временных конструкций, неответственных элементов, композитной арматуры.

Важно: при температуре ниже -15 °С пластиковые фиксаторы становятся хрупкими.

Типовые ошибки и как их избежать

Экономия на защитном слое

Минимальные расстояния

• 40 мм для фундаментов в земле
• 25 мм для внутренних конструкций

Использование сварки

При точечной сварке теряется до 30% прочности в зоне нагрева, возникают остаточные напряжения.

Неправильная стыковка прутков

Наложение должно быть не менее 50 диаметров для растянутых зон.

Контроль качества

Готовый каркас должен соответствовать геометрическим параметрам (допуск ±10 мм), шагу вязки – не более 30 диаметров. Не должно быть масляных загрязнений на стержнях.

Проверьте, все ли стыки перевязаны, нет ли касания арматуры к опалубке, правильность установки фиксаторов.

Профессиональные советы

1. Для ответственных объектов используйте только сертифицированную арматуру с маркировкой

2. Применяйте шаблоны для быстрой сборки одинаковых элементов

3. В зимний период предварительно прогревайте проволоку до +5 °С

4. Для сложных узлов разрабатывайте карты вязки

Помните: экономия на армировании приводит к трещинам уже в первый год эксплуатации. Доверяйте эту работу только проверенным специалистам с соответствующим оборудованием.
