Первое, что приходит в голову при заклинившем подшипнике, – молоток и зубило. Демонтаж работает, но редко без потерь: один неточный удар перекашивает кольцо, мнет дорожку качения, а заодно портит посадочное место на самом валу. Специальный съемник решает эту задачу иначе – тянет деталь строго вдоль оси, и после такого демонтажа подшипник и вал остаются годными для повторной сборки.
Съемники для подшипников бывают разных типов, которые отличаются друг от друга назначением. Инструмент, который справится с небольшим шкивом на даче, окажется бесполезным для ступицы грузовика. Выбор зависит от диаметра вала, доступа к подшипнику и того, насколько плотно деталь сидит на месте.
В статье разберем, чем отличаются основные виды съемников и как подобрать нужный под конкретный ремонт.
Съемник нужен для того, чтобы приложить усилие равномерно и точно вдоль оси вала, не задевая тела качения подшипника. Захваты цепляются за внутреннее или наружное кольцо, а винт или гидроцилиндр давит строго по центру – так деталь сходит с посадочного места без перекоса.
Инструмент нужен не только механикам автосервиса: он необходим на производстве при обслуживании редукторов, электродвигателей и конвейеров – везде, где узел разбирают чаще одного раза за срок службы. Без съемника единственная альтернатива для снятия подшипника – удары через оправку или зубило, и оба способа с высокой вероятностью повреждают посадочное место вала или корпуса.
Стандартный съемник для подшипников состоит из трех частей: захватов (лап), траверсы, которая соединяет лапы в единую конструкцию, и силового элемента – винта или гидроцилиндра.
Лапы заводят под наружное кольцо подшипника или в специальную проточку на валу, после чего упор винта совмещают с торцом вала.
Дальше винт вращают ключом или воротком: по мере вращения лапы тянут кольцо подшипника вдоль вала, а упор не дает валу сдвинуться следом за деталью.
У части моделей три лапы вместо двух – они равномернее распределяют нагрузку и меньше давят на пластиковый сепаратор внутри подшипника, поэтому такие съемники подходят для более тяжелых узлов. Комплект обычно дополняют сменными лапами разной длины и толщины под разный диаметр вала.
Механический съемник – самый доступный и распространенный вариант, в котором усилие создает винт, а не насос.
Двухлапые модели проще в установке и подходят для узлов с открытым доступом с обеих сторон: шкивов, звездочек, небольших подшипников на валах насосов и электроинструмента.
Трехлапые съемники держат деталь устойчивее за счет дополнительной точки опоры и меньше проскальзывают при высоком усилии, поэтому их выбирают для подшипников на валах редукторов и коробок передач. У большинства моделей лапы шарнирные и раздвигаются под разный диаметр – от 25 – 30 мм у компактных съемников до 200 – 500 мм у крупных промышленных.
Инструменты комплектуются набором сменных лап, удлинителей и переходных гаек, поэтому один набор закрывает диапазон валов от 8 – 10 мм до 250 – 300 мм. Такой комплект удобен для сервиса, где через смену проходят узлы разных марок и размеров: не нужно держать десяток отдельных съемников под каждый диаметр.

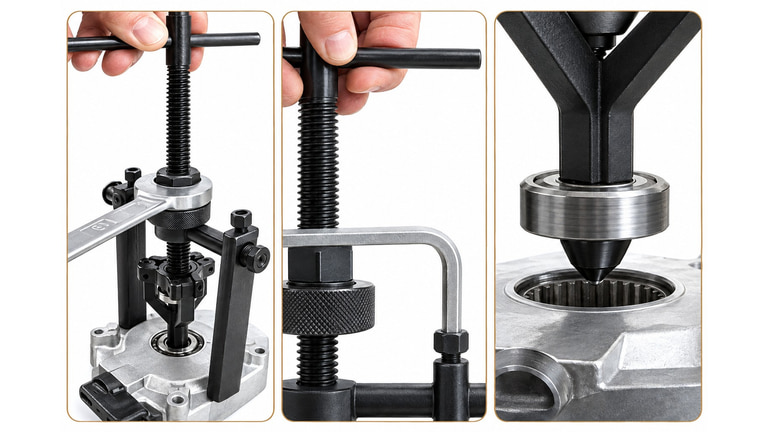

В комплект часто входят как двухлапые, так и трехлапые захваты, а также насадки с внутренним захватом – для подшипников, спрятанных в глухом отверстии корпуса, где зацепиться за наружное кольцо снаружи невозможно. Перед покупкой универсального набора стоит свериться со списком лап в комплекте: не в каждом наборе есть насадки под самые крупные диаметры.

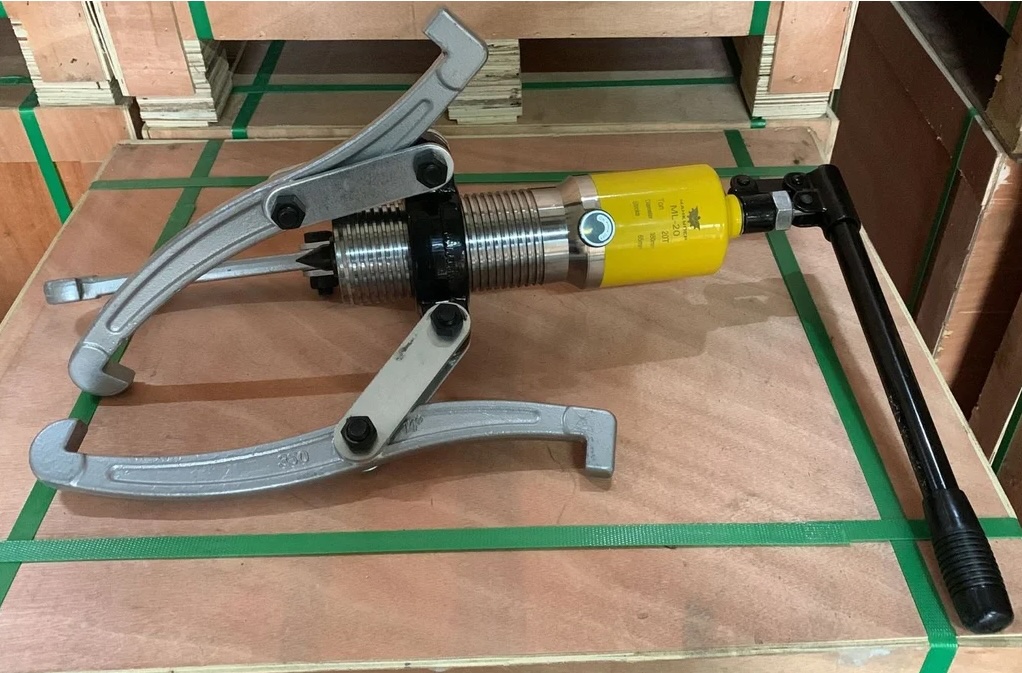

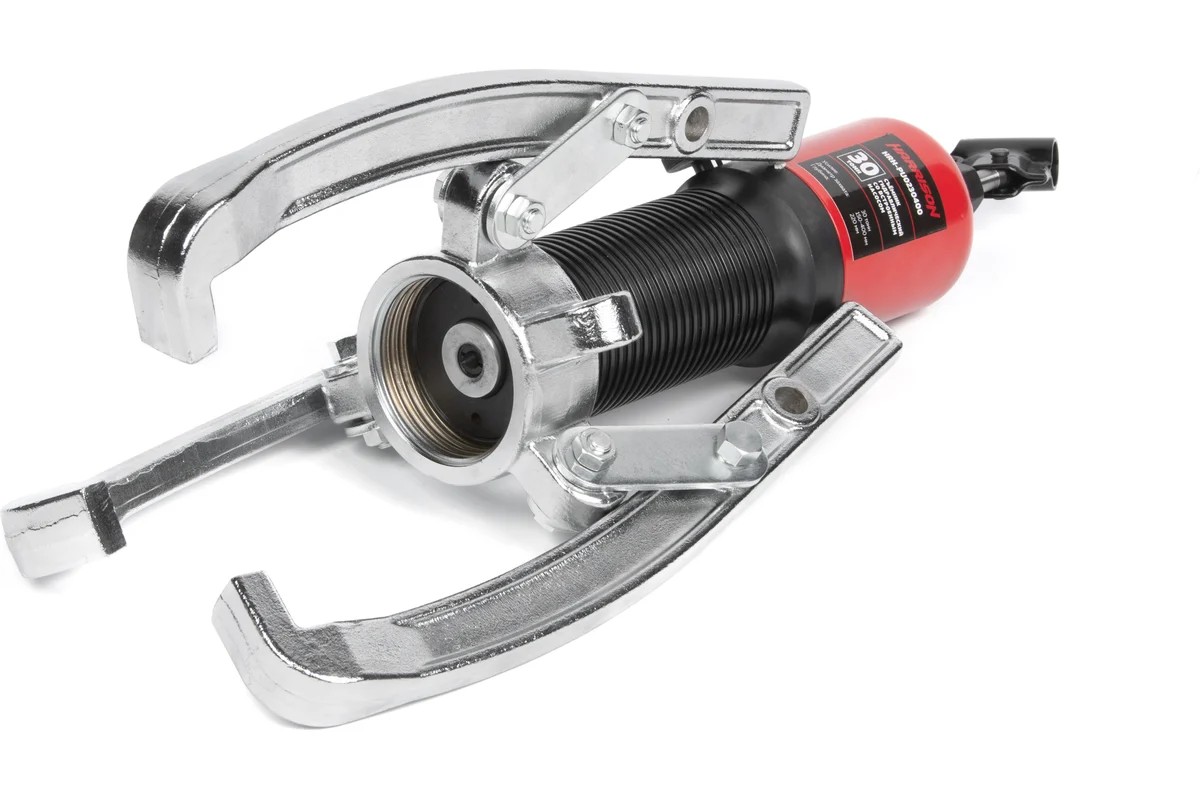

Инструмент устроен так же, как механический, но вместо винта усилие создает гидроцилиндр со встроенным или выносным насосом. Ручной насос через шланг нагнетает давление в цилиндр, шток давит на вал, а лапы тянут кольцо подшипника – и вместо десятков оборотов ключа требуется несколько качков рычага.
Такой инструмент развивает усилие 5 – 30 т в зависимости от модели, поэтому его выбирают для запрессованных с большим натягом подшипников ступиц грузовиков, промышленных редукторов и крупного электрооборудования – там, где механического съемника не хватит или потребуется несколько человек на воротке.
Гидравлический привод бывает встроенным в корпус съемника – компактнее и мобильнее – или выносным, когда насос вынесен на шланге в сторону от рабочей зоны: это безопаснее при демонтаже узла, закрепленного на весу, вертикально или в стесненном пространстве.
Выбор съемника определяется тремя параметрами: диаметром вала, доступом к подшипнику и требуемым усилием. Для бытового ремонта и большинства легковых автомобилей достаточно механического съемника, а для тяжелой техники и промышленного оборудования – гидравлического. Ниже – ориентир, с чего начать подбор.
| Параметр задачи | Что подойдет |
| Диаметр вала до 50 мм | Двухлапый механический съемник |
| Диаметр вала 50 – 150 мм | Трехлапый механический или гидравлический |
| Диаметр вала от 150 мм | Гидравлический с усилием от 10 т |
| Подшипник в глухом отверстии | Съемник с внутренним захватом |
| Разные диаметры на одном сервисе | Универсальный набор со сменными лапами |
Отдельно стоит учитывать глубину захвата: если наружное кольцо утоплено в корпусе, лапы должны быть достаточно длинными и тонкими, чтобы дотянуться до кромки, не упираясь в стенки посадочного отверстия. Наличие конкретных моделей на складе в Москве и других городах можно проверить в каталоге съемников для подшипников – там же указан диапазон диаметров и максимальное усилие.
Порядок действий одинаков для механических и гидравлических моделей. Разница только в том, чем создается усилие: винтом или насосом.
1. Очистите вал и посадочное место от грязи и ржавчины – иначе лапы соскользнуть под нагрузкой.
2. Разведите лапы под диаметр наружного кольца и зафиксируйте их в проточке или за торцом кольца.
3. Совместите упор винта или шток гидроцилиндра строго по центру торца вала.
4. Плавно вращайте винт ключом или качайте рычаг насоса. Следите, чтобы лапы не соскочили с кольца.
5. Как только подшипник сдвинулся на 3 – 5 мм, ослабьте усилие, проверьте, что лапы не перекосило, и продолжите демонтаж до полного схода детали.
Выбор съемника – это, по сути, выбор между скоростью механической модели для несложных задач и запасом усилия гидравлического инструмента для тяжелых узлов. Подобрать конкретную модель под диаметр вала и тип подшипника можно в каталоге съемников для подшипников – там собраны механические, гидравлические и универсальные наборы для разных задач.
