Большинство производителей внутрипольных конвекторов рекомендует производить монтаж оборудования с привлечением специалистов. Но при наличии навыков монтажа установить обогреватель можно самостоятельно.

Далее мы расскажем об основных этапах установки встраиваемого конвектора. Разобраться в теме нам помог эксперт Сергей Болигарь – старший менеджер отдела продаж категории «КЭС». Также перед работой обязательно ознакомьтесь с руководством по эксплуатации.

Особенности конструкции

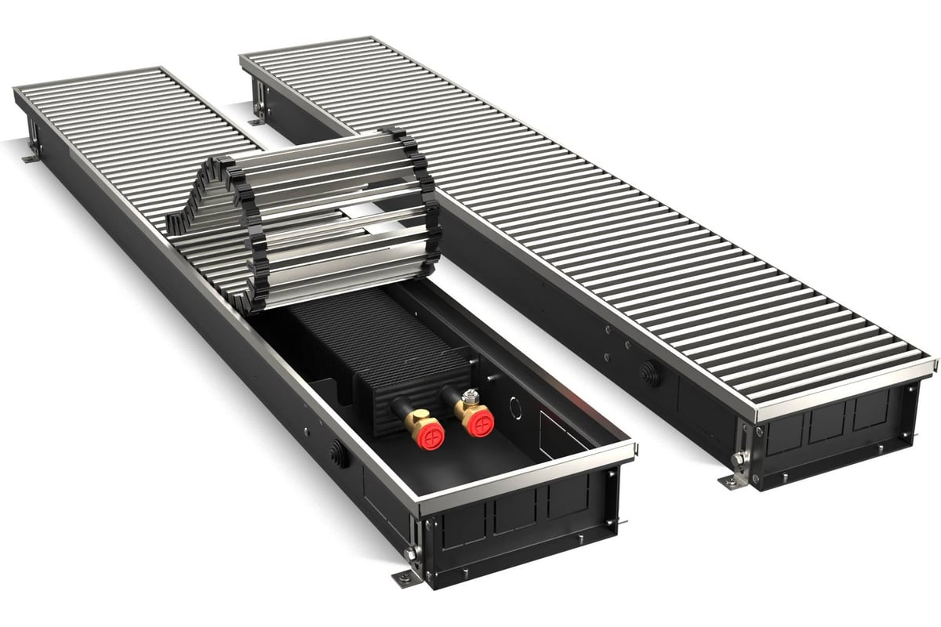

Рассмотрим устройство встроенного конвектора на примере модели STOUT SCN 80.190.1400.

Корпус конвектора (1) устанавливается горизонтально в специально подготовленную нишу, где фиксируются с помощью ножек (13). В корпусе размещаются все рабочие элементы конвектора. Он оснащается перфорацией (4) для подключения трубопровода, что позволяет интегрировать устройство в существующую отопительную систему.

Ребра жесткости (5) предотвращают деформацию корпуса при заливке стяжки. Они обеспечивают дополнительную прочность и устойчивость всей конструкции, что особенно важно при установке в пол.

Чтобы нивелировать корпус относительно уровня чернового пола, в конструкции предусмотрены регулировочные винты (12).

Рамка (2) несет декоративную функцию. Для стилизации в интерьере дизайн рамки можно подобрать индивидуально: на нее может быть нанесен определенный цвет или фактура дерева, мрамора или гранита.

Решетка (3) служит для циркуляции воздуха. Как и на рамку, на решетку наносят определенный цвет или фактуру дерева, мрамора или гранита. Для удобства монтажа и проведения техобслуживания в большинстве моделей решетка скручивается в рулон.

Чтобы уменьшить шум при вибрации решетки, в конструкции корпуса предусмотрена демпфирующая прокладка (10).

Теплообменник (7) – ключевой компонент конвектора, который отвечает за передачу тепла от теплоносителя в помещение. Для установки предусмотрены специальные опоры (6).

Узел (8) обеспечивает подключение конвектора к системе отопления. Может иметь два исполнения.

Проходное – патрубки расположены с двух сторон для последовательного подключения нескольких устройств.
Замкнутое – патрубки расположены с одной стороны, устройство подключается последним в цепи.

Воздухоспускной клапан (9) используется для спуска воздуха из системы отопления. Это необходимо, чтобы исключить образование воздушных пробок, которые могут снизить эффективность работы устройства.

Декоративная крышка (11) закрывает внутреннюю часть конвектора и защищает внутренние компоненты от пыли и повреждений.

Этапы монтажа внутрипольного конвектора отопления

1. Подготовьте монтажное отверстие

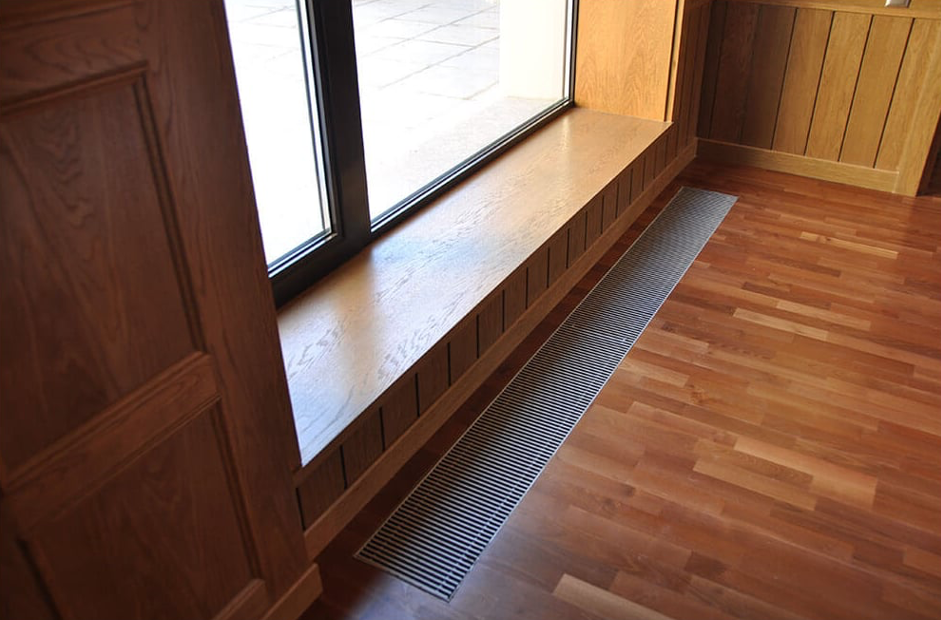

Эксперт отметил, что расстояние от окна до конвектора должно быть в пределах от 8 до 35 сантиметров. Это связано с принципом работы конвектора: воздух нагревается и направляется в помещение двумя потоками – большим и маленьким. Большой поток направляется в сторону теплообменника, а маленький – к вентилятору.

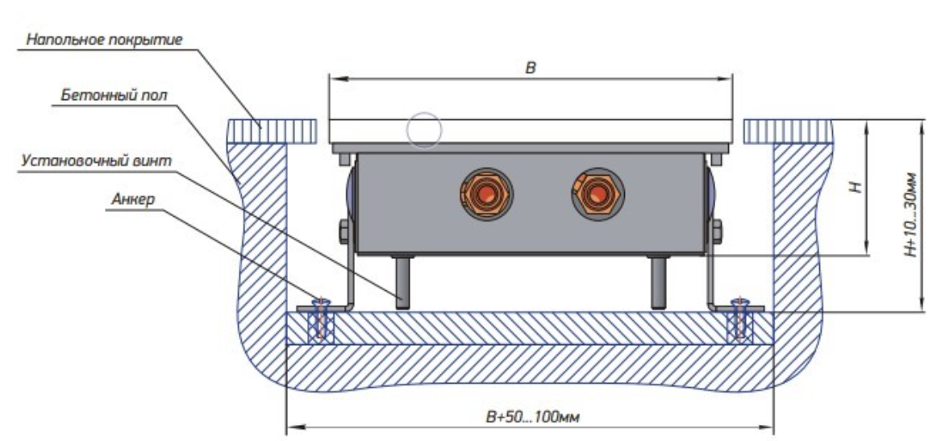

Размеры ниши под корпус: устройство должны иметь запас по ширине и глубине – зазоры необходимы для циркуляции воздуха в теплообменнике.

Ширина ниши = ширина конвектора + 50 мм (минимум)
Длина ниши = длина конвектора + 20 мм (минимум)
Глубина ниши = высота конвектора + 10 мм (минимум)

Сергей также отметил, что «перед установкой внутрипольного конвектора нужно подготовить площадку из стяжки. Она включает в себя изготовление деревянной опалубки, установку ее в месте крепления конвектора и заливку стяжки. После высыхания стяжки деревянная опалубка демонтируется, и на ее место устанавливается конвектор».

2. Предусмотрите отвод конденсата

Данный этап актуален, если оборудование устанавливается в условиях повышенной влажности, например в ванной комнате.

Конвекторы для мокрой среды оснащены специальной дренажной трубкой. Ее необходимо соединить с отводящим каналом.

Ниже со слов эксперта опишем основные шаги для обустройства отвода конденсата.

Шаг 1: выбор конденсатоотводчика

Убедитесь, что выбранный внутрипольный конвектор оборудован конденсатоотводчиком. Это устройство автоматически удаляет конденсат из конвектора.

Шаг 2: подключение к дренажной системе

Подключите конденсатоотводчик к дренажной системе здания. Для этого используйте гибкие или жесткие трубопроводы в зависимости от условий установки. Важно, чтобы уклон труб был достаточным для самотечного удаления конденсата.

Шаг 3: герметизация соединений

Все соединения должны быть герметичными, чтобы избежать утечек воды. Используйте уплотнительные материалы и проверяйте соединения на наличие протечек.

Шаг 4: проверка работы системы

После установки системы отвода конденсата проведите тестирование. Налейте воду в поддон конвектора и убедитесь, что вода беспрепятственно уходит через дренажную систему.

Шаг 5: регулярное обслуживание

Периодически проверяйте систему отвода конденсата и проводите ее обслуживание. Очистка трубопроводов и проверка герметичности помогут избежать проблем в будущем.

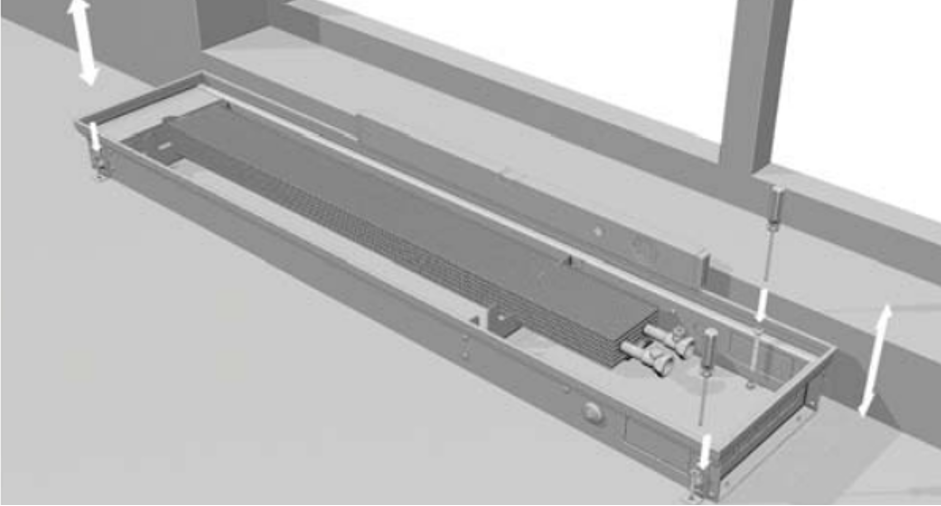

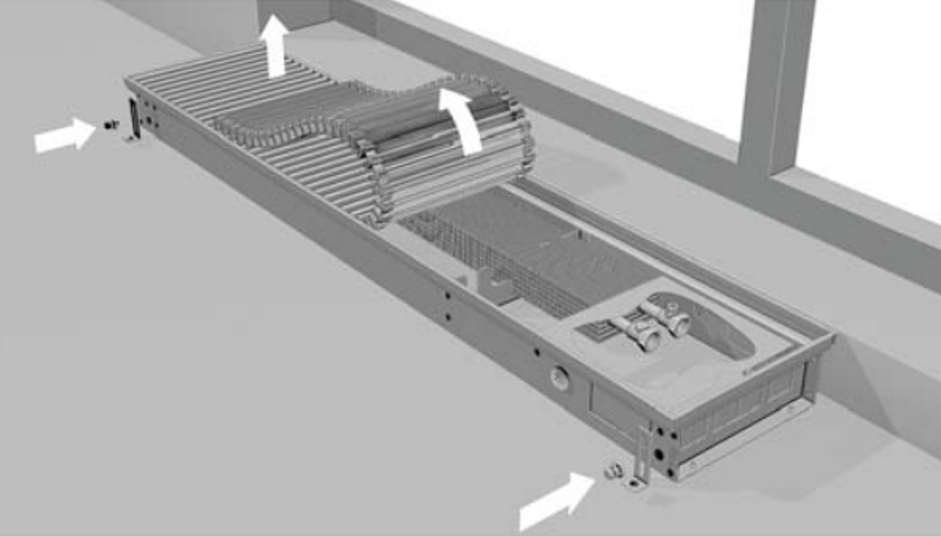

3. Подготовьте разметку для креплений

Установите регулировочные винты: для устройств длиной до 2,5 м достаточно 4 винтов, для устройств длиной выше 2,5 м необходимо 6 винтов.

Поместите конвектор в нишу и разметьте места креплений. Уберите устройство. Просверлите отверстия в точках разметки и установите дюбели.

4. Установите корпус

При размещении устройства стоит учитывать расположение теплообменника и вентилятора (при его наличии).

Теплообменник расположен по направлению к окну, вентилятор – от окна. Такой вариант поможет создать тепловой барьер у окон, что актуально для помещений с длительным пребыванием людей (спален, гостиных).
Теплообменник расположен по направлению от окна, вентилятор – к окну. Такой вариант поможет направить поток теплого воздуха вглубь комнаты, что актуально для помещений с интенсивным воздухообменом (вестибюлей, коридоров).

5. Закрепите конвектор

Зафиксируйте устройство в подготовленные отверстия с помощью винтов и шуруповерта.

Нивелируйте положение устройства относительно уровня пола: прибор может выступать или находится ниже уровня пола не более чем на 1 мм.

Обратите внимание! Для отвода конденсата устройство лучше расположить под наклоном в 1 – 2 градуса в стороны выводного патрубка.

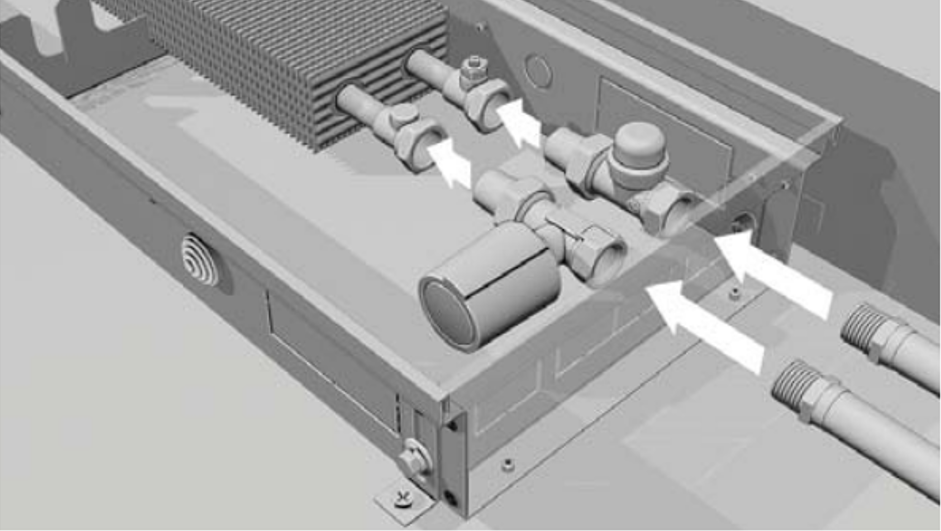

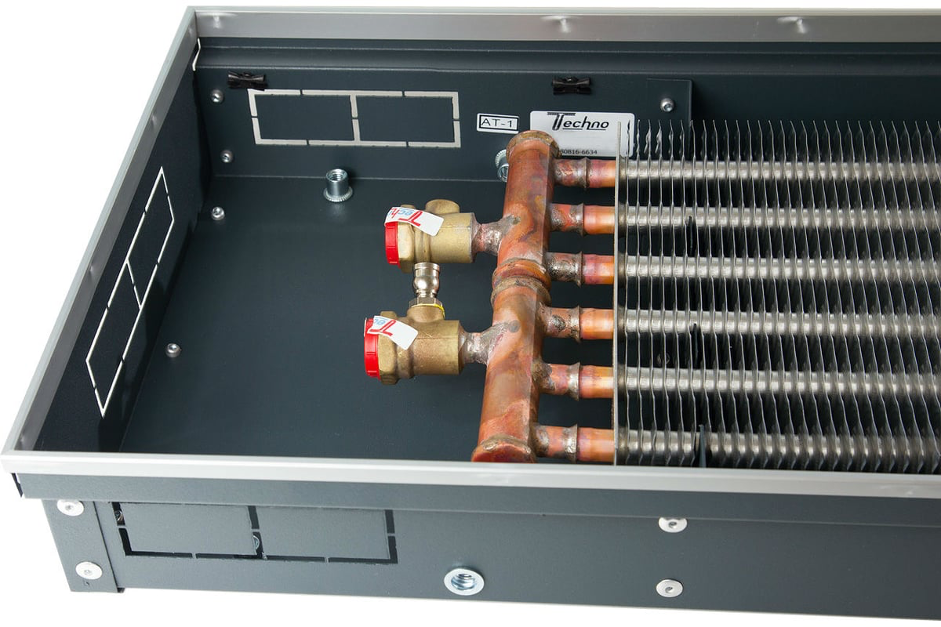

6. Подключите конвектор к системе отопления

Удалите заглушки в корпусе конвектора на стороне подвода системы.

Установите термостатический вентиль на подающую линию и запорный вентиль на обратную линию.

Обратите внимание! Во время монтажа придерживайте штуцер теплообменника ключом. Это предотвратит его деформацию.

Подключите подающий и обратный трубопроводы.

Гибкое подключение (с помощью шлангов): удобнее для техобслуживания устройства. В числе недостатков – риск протечек из-за перегиба шланга.
Жесткое подключение (соединение напрямую с трубой): надежная сборка. В числе недостатков – трудоемкое техобслуживание.

Проведите гидравлические испытания системы отопления: давление не должно превышать 15 бар.

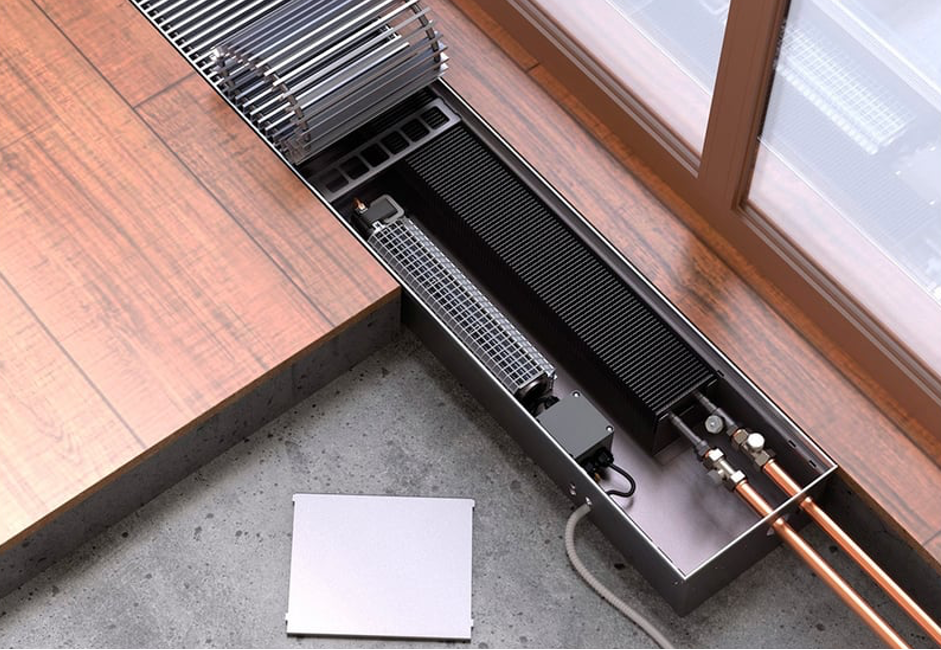

7. Подключите конвектор к электросети

Этот этап актуален, если устройство оснащено вентилятором для принудительной конвекции. Конвектор можно включать в электросеть только при наличии контура заземления.

Обратите внимание! Электрическая схема подключения указана в руководстве по эксплуатации.

8. Залейте пространство между корпусом и нишей бетоном

Перед бетонированием закройте все отверстия, чтобы предотвратить попадание раствора на внутренние элементы. Убедитесь, что в корпусе установлены ребра жесткости.

Подготовьте жидкий раствор: залейте им нишу на 1/3 высоты корпуса конвектора.
Подготовьте густой раствор: залейте им нишу на 2/3 высоты корпуса конвектора.

Такой порядок предотвратит образование пустот в растворе.

Теперь конвектор готов к запуску. Ознакомьтесь с требованиями к эксплуатации устройства, которые указаны в паспорте.
