Виды строительных лесов: конструкции для работ на высоте

Содержание

• Конструкция строительных лесов
• Типы строительных лесов по материалу каркаса
• Способ соединения
• Способ установки

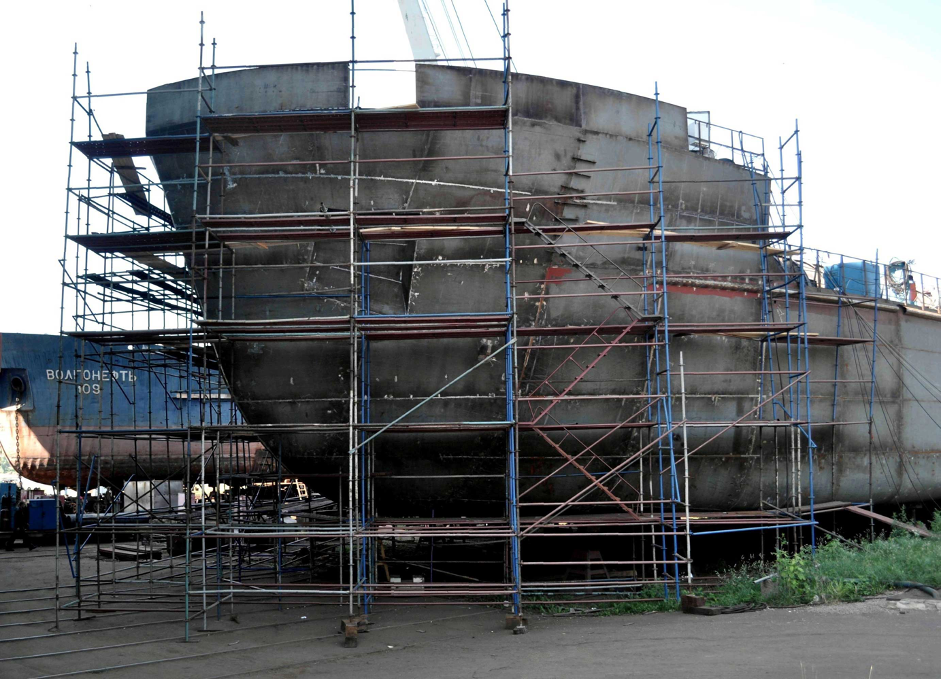

Строительные леса – специальная конструкция, которая используется при строительстве многоэтажных домов, ремонте кораблей и самолетов, реставрации церквей и обслуживании башен. Одно- или двухъярусные конструкции применяют также в быту, например, при покраске фасада дома.

Чтобы правильно выбрать леса под свои нужды, нужно разобраться, какие бывают строительные леса по материалу каркаса, способу соединения деталей и технологии установки.

Конструкция строительных лесов

На картинке ниже вы можете увидеть типовую конструкцию строительных лесов на примере комплекта МЕГА М.

Подробно про схему устройства и технологию монтажа строительных лесов мы рассказали в статье.

Типы строительных лесов по материалу каркаса

Металлические леса

Такой вид строительных лесов изготавливается по ГОСТу. Элементы конструкции способны выдержать значительные нагрузки. На них может стоять 1 – 2 бригады рабочих, можно размещать габаритные стройматериалы.

Деревянные леса

Самодельный вариант. Максимальная высота лесов составляет 6 м. Такая конструкция рассчитана одновременное нахождение всего 2 – 3 человек. Деревянные леса используются для несложных задач, например, для шпаклевания и покраски фасада частного дома.

Способ соединения

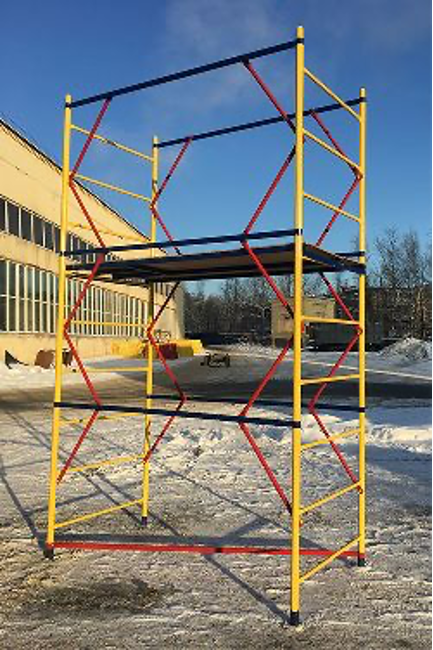

Рамные леса

• Максимальная высота: 60 м.
• Грузоподъемность: 200 кг/кв.м.
• Соединение: флажковый (язычковый) замок.
• Особенности конструкции: к вертикальным рамам приварено основание замка. На конце горизонтальной связки есть отверстие. Через него горизонтали соединяются с вертикалью. После соединения поворотный фиксатор переводят в закрытое положение. Благодаря такому замку строительные леса можно быстро смонтировать без использования дополнительных инструментов.

Плюсы	Минусы
Простота монтажа Сравнительно низкая стоимость	Нельзя использовать при работе с фасадами сложной формы, например, с закругленными

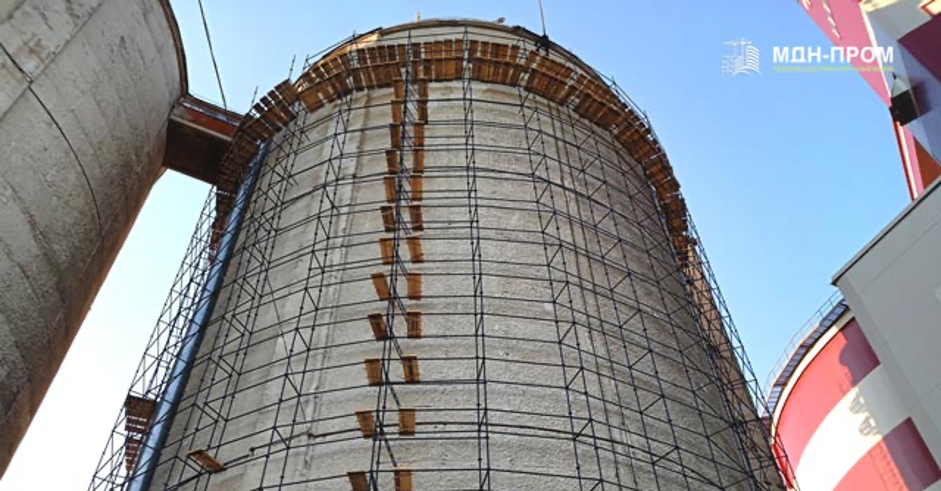

Клиновые леса

• Максимальная высота: 100 м.
• Грузоподъемность: 500 кг/кв.м.
• Соединение: клиновой замок.
• Особенности конструкции: к вертикальным трубам приварены фланцы с отверстиями. На конце горизонтальной связки есть клиновый замок. Горизонталь стыкуется с вертикалью. В образовавшийся между элементами «тоннель» с помощью кувалды вбивается клин.

Плюсы	Минусы
Высокая грузоподъемность Возможность установки на фасадах со сложной геометрией, например, при возведении концертных подиумов	Требует прикладывания определенных усилий при соединении элементов

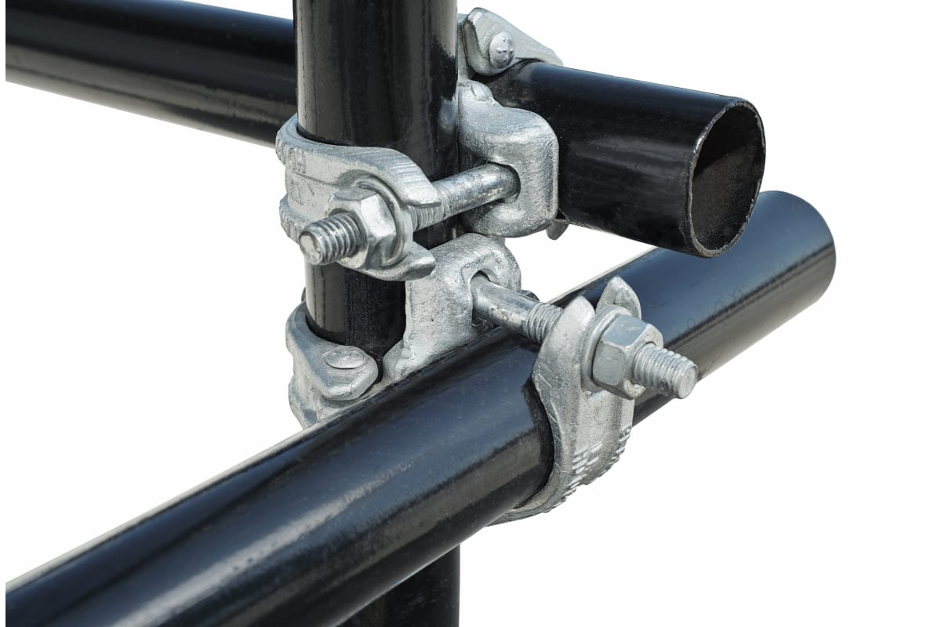

Хомутовые леса

• Максимальная высота: 100 м.
• Грузоподъемность: 250 кг/кв.м.
• Соединение: хомут. Поворотный используются для фасадов сложной формы, например, при реставрации церквей. Неповоротный выбирают для зданий прямоугольной формы, например, для покраски фасада типового многоквартирного дома.
• Особенности конструкции: на вертикальной стойке закреплен хомут, в который продевается горизонтальная стойка. Затем хомут затягивается с помощью отвертки или шуруповерта. Установка хомутовых лесов сложная – каждый элемент нужно закреплять вручную.

Плюсы	Минусы
Работа на высоте 100 м Возможность установки на фасаде любой формы, например, круглой или с выступающими балконными секциями Можно совмещать с другими типами	Трудоемкий монтаж

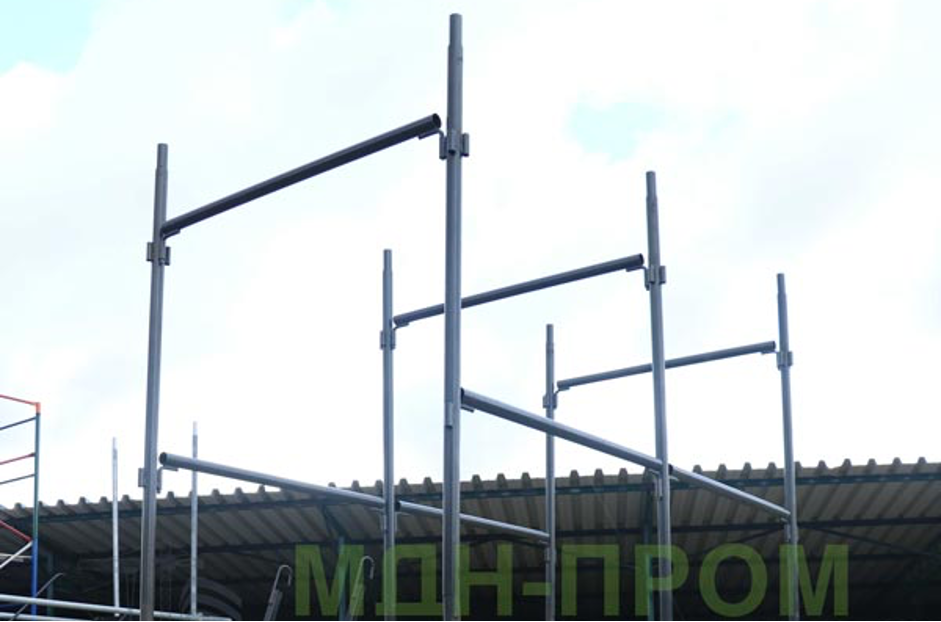

Штыревые леса

• Максимальная высота: 60 м.
• Грузоподъемность: 250 кг/кв.м.
• Соединение: штыревой замок.
• Особенности конструкции: к вертикальным стойкам приварены трубки. На конце горизонтальных связей предусмотрены Г-образные штыри, которые вставляются в патрубки на вертикалях.

Плюсы	Минусы
Быстрый монтаж	Нельзя использовать при работе с фасадами сложной формы

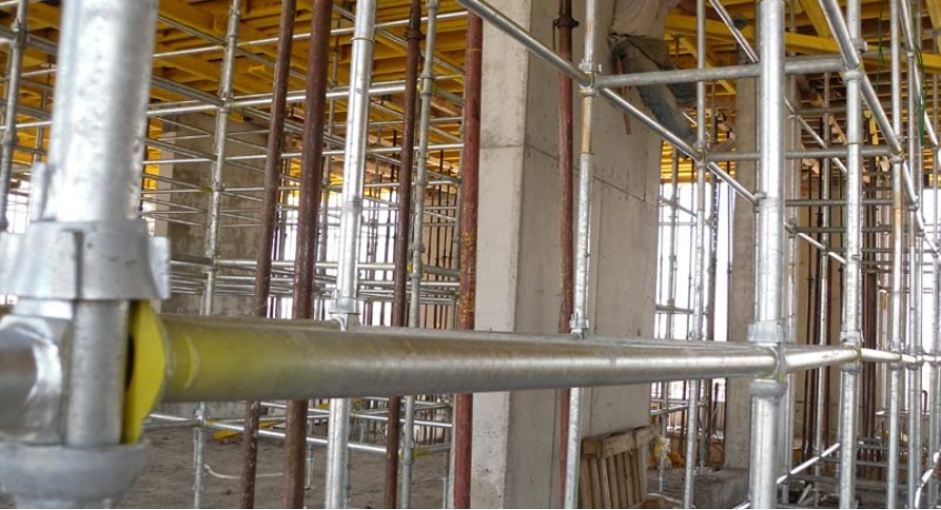

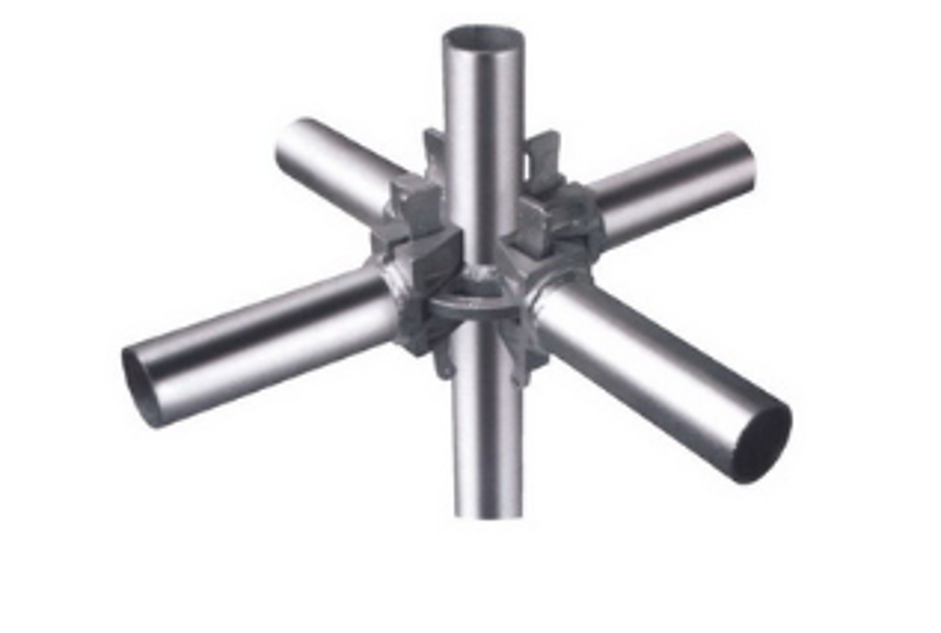

Чашечные леса

• Максимальная высота: 100 м.
• Грузоподъемность: 200 кг/кв.м.
• Соединение: чашечный замок.
• Особенности конструкции: на вертикальных стойках закреплена так называемая чашка, которая состоит из двух частей. К горизонтальным связям на краях приварена торцевая пластина, которая устанавливается в нижнюю чашку. Сверху опускается верхняя чашка, затем замок целиком фиксируется с помощью молотка.

Плюсы	Минусы
Работа на высоте 100 м Возможность установки на фасаде любой формы, например, круглой или с выступающими балконными секциями Упрощенный каркас – отсутствуют диагонали	В чашке скапливается вода, что может привести к коррозии элементов

Способ установки

Приставные леса

Конструкция устанавливается на грунт и крепится к фасаду здания.

Используются при проведении работ на высоте до 100 м, например, при покраске многоэтажных зданий.

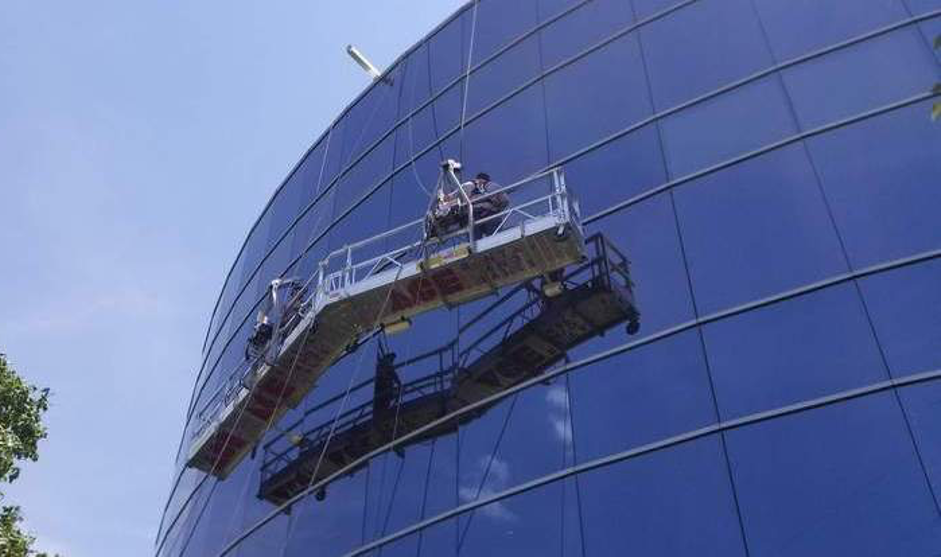

Подвесные

Конструкция крепится к фасаду без нижней опоры.

Используются при проведении работ на высоте выше 100 м, а также в ситуациях, когда установка на поверхность невозможна, например, при ремонте мостов.

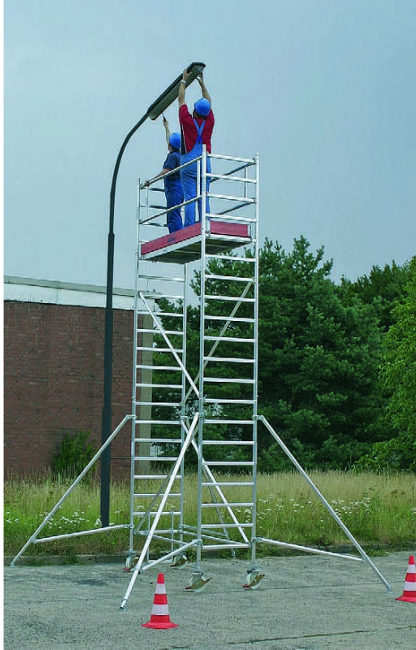

Передвижные

Конструкцию можно перемещать вдоль фасада на колесных опорах. Другое название таких лесов – вышки-туры.

Используются при проведении работ на высоте до 22 м, например, при отделке квартир.

Надеемся, мы помогли разобраться в типах строительных лесов. На сайте ВсеИнструменты.ру представлены рамные конструкции, а также комплектующие для них.
