Струбцина – это зажимной инструмент, который помогает зафиксировать детали между собой или прикрепить их к верстаку, чтобы с ними было удобно работать.
Она состоит из прочной рамы, зажимного механизма и опорных элементов – губок, опорного пятака и защитных накладок.
В статье разберем, кому пригодится струбцина, какую подобрать и как правильно ее использовать.
Домашние мастера и профессионалы используют инструмент для разных целей.
Кроме этого, струбцины также используют в быту и при занятиях творчеством и хобби, когда нужно зафиксировать детали.
Ширина зажима
Это максимальное расстояние, на которое можно раздвинуть губки струбцины. Нужно выбирать с запасом – если ширина склеиваемого щита составляет 100 мм, ширина зажима должна быть 150 – 200 мм.
Глубина захвата
Это расстояние от направляющей шины до центра прижимного пятака. Губки до 50 мм подходят для фиксации деталей по краям верстака, а губки длинной 100 – 120 мм зажимают заготовки далеко от края.
Сила прижима
Ее измеряют в килограммах или ньютонах. Выбор зависит от вида работ:
Кованые стальные
Самые прочные и долговечные струбцины. При экстремальных нагрузках их рама слегка пружинит, но не ломается. Поэтому они подходят для тяжелых слесарных, сварочных и строительных работ.
Литые чугунные
Жесткие и практически не деформируются при сжатии. Но чугун – хрупкий материал. Если затянуть струбцину слишком сильно или случайно уронить на бетонный пол, корпус может лопнуть.
Из листовой стали
Из такого материала чаще всего делают пружинные или клещевые струбцины. Они легкие, но не рассчитаны на сильное давление.
Деревянные
Необходимы для мебельных мастерских, чтобы не портить и не оставлять вмятин на заготовках из древесины. Корпус изготавливают из твердых пород – бук, граб, дуб, а винт – из дерева или металла.
Пластиковые
Легкие, не ржавеют и не царапают поверхность. Выдерживают до 100 – 150 кг на прижим, поэтому подходят для большинства столярных работ. Из-за искр и высоких температур пластиковые струбцины нельзя использовать при сварке.

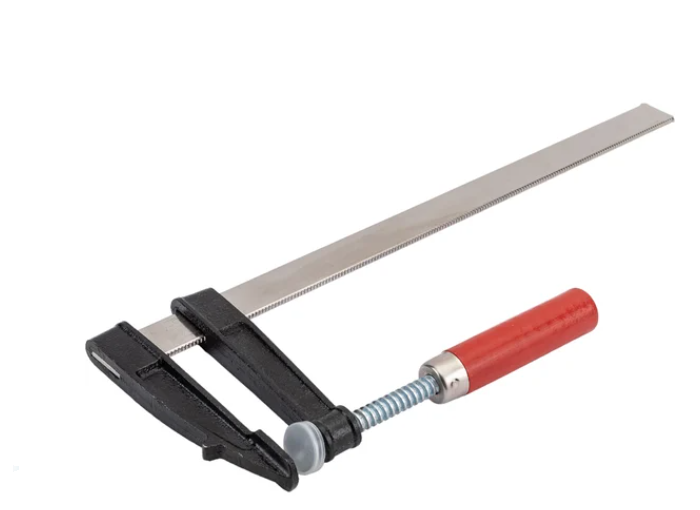

Состоят из длинной направляющей шины, неподвижной губки на конце и скользящей подвижной губки с винтовым зажимом. Такая конструкция позволяет настроить инструмент под заготовки практически любой толщины.

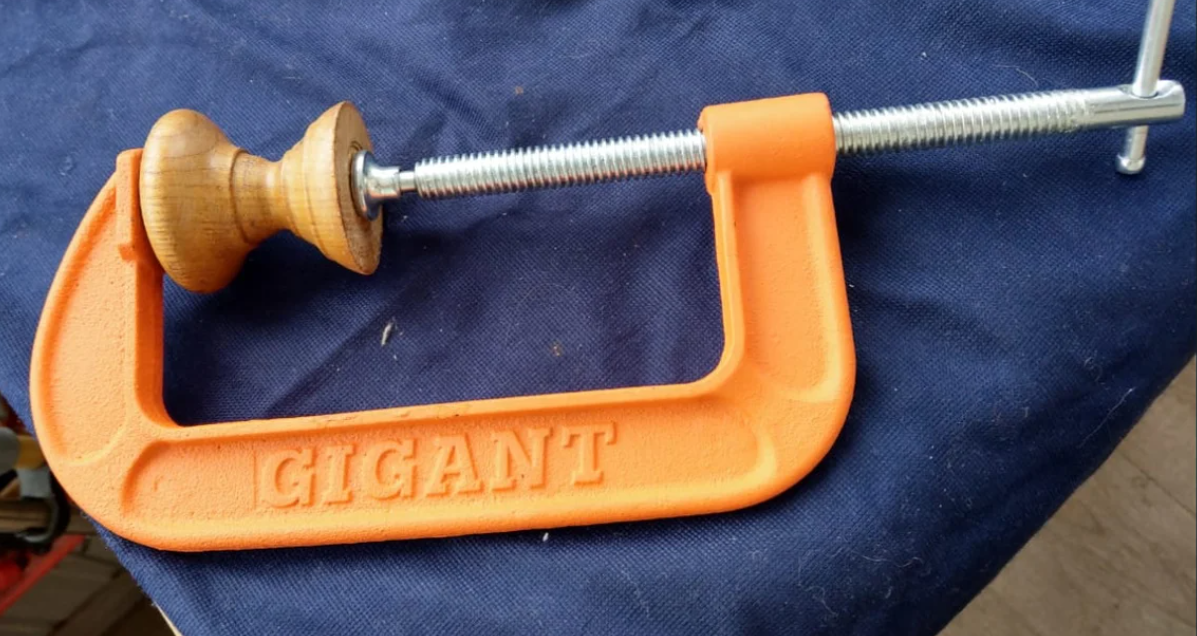

Струбцины производят в виде монолитной скобы. Внутри нее установлен один длинный винт, который зажимает заготовку. Глубина охвата ограничена.

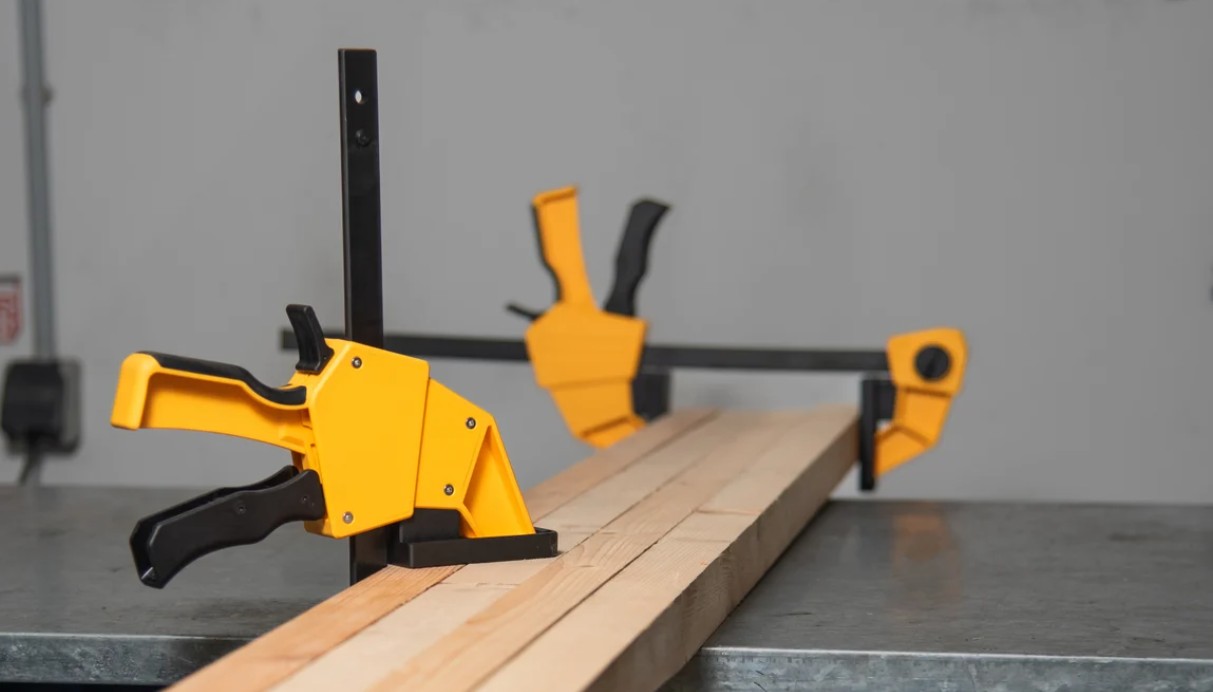

Похожи на F-образные, но вместо винта установлена пистолетная рукоятка с курком, поэтому деталь можно зажать одной рукой всего за несколько секунд. Быстрозажимные струбцины можно пересобрать и использовать инструмент на разжатие, например, при монтаже дверной коробки.

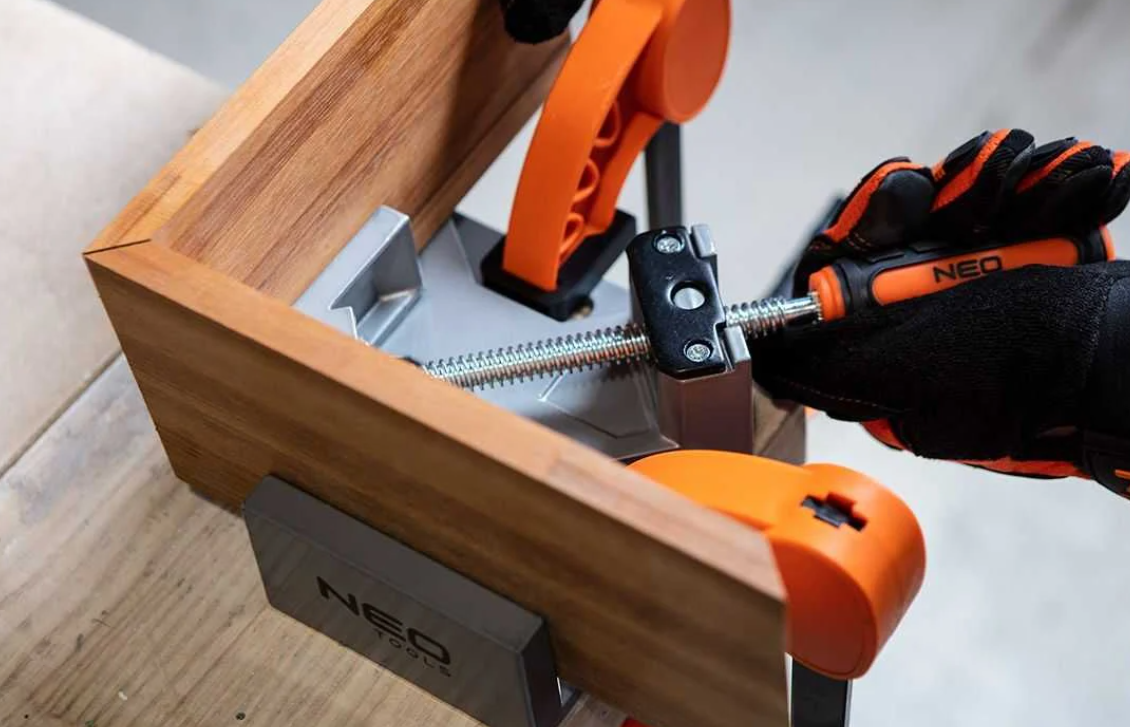

Нужны, чтобы фиксировать углы под 90°. Их используют при сборке ящиков, мебели, рамок для картин и сварке угловых металлических каркасов.
Вместо шины используют обычную водопроводную трубу. Поэтому длина струбцины зависит только от длины самой трубы. На нее надевают две насадки – упорную и винтовую. Инструмент подходит для склеивания мебельных щитов или дверей.
Состоят из прочной синтетической ленты и затяжного механизма с угловыми упорами. Упоры нужны, чтобы стягивать круглые, многоугольные и сложные рамные конструкции. Например, при склеивании рамы зеркала, бочек, аквариумов.

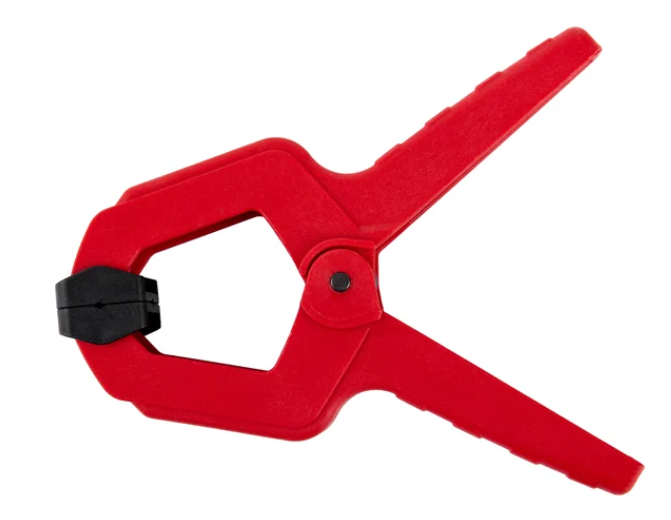

Похожи на крупные бельевые прищепки с мощной пружиной. Ими можно зафиксировать мелкие детали, провода, защитную пленку или ткань.
Клещевые
Силу прижима можно настроить регулировочным винтом. Рукоятки сжимаются до характерного щелчка. Их часто используют во время кузовных и сварочных работ.
Торцевые
Оснащены третьим винтом, который давит перпендикулярно основной шине. Нужны, чтобы прижимать кромочные материалы или накладки к торцам плит и столешниц.
Вакуумные
Состоят из двух мощных присосок, которые соединены винтовым механизмом. Их используют при укладке плитки, чтобы выровнять швы.
Теперь вы знаете, что такое струбцина и для чего она нужна. Переходите на наш сайт, чтобы подобрать подходящий инструмент.
