Не работают стеклоподъемники, не включается вентилятор отопления, стеклоомыватель не подает жидкость даже при полном баке? При любом отказе электрооборудования сначала нужно проверить предохранители. Именно они защищают электрические узлы автомобиля от короткого замыкания или повышенных нагрузок. В случае внештатной ситуации предохранитель перегорает и разрывает электрическую цепь.

Для удобства защитные элементы помещают в специальные блоки. В современных автомобилях они находятся под капотом в моторном отсеке и под приборной панелью в салоне. Разберемся, как проверить и заменить предохранители в автомобиле вместе с опытным водителем Дмитрием Малининым.

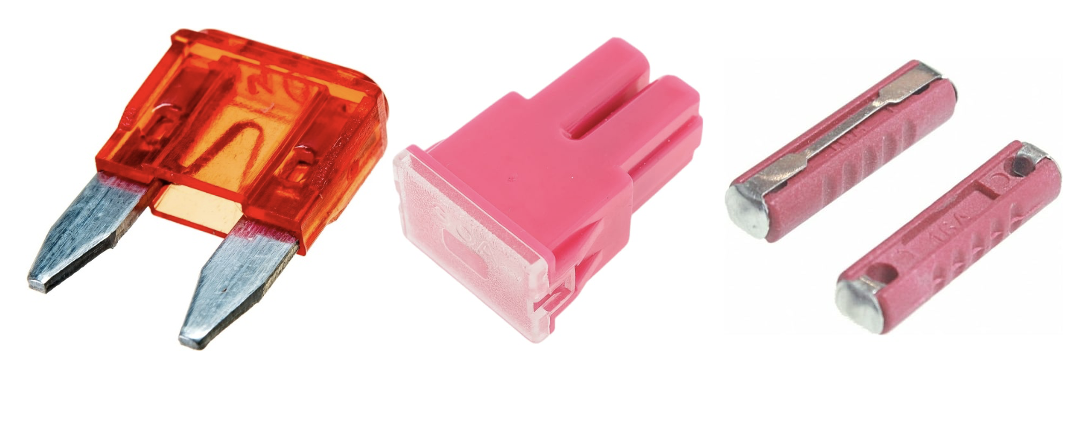

Типы автомобильных предохранителей

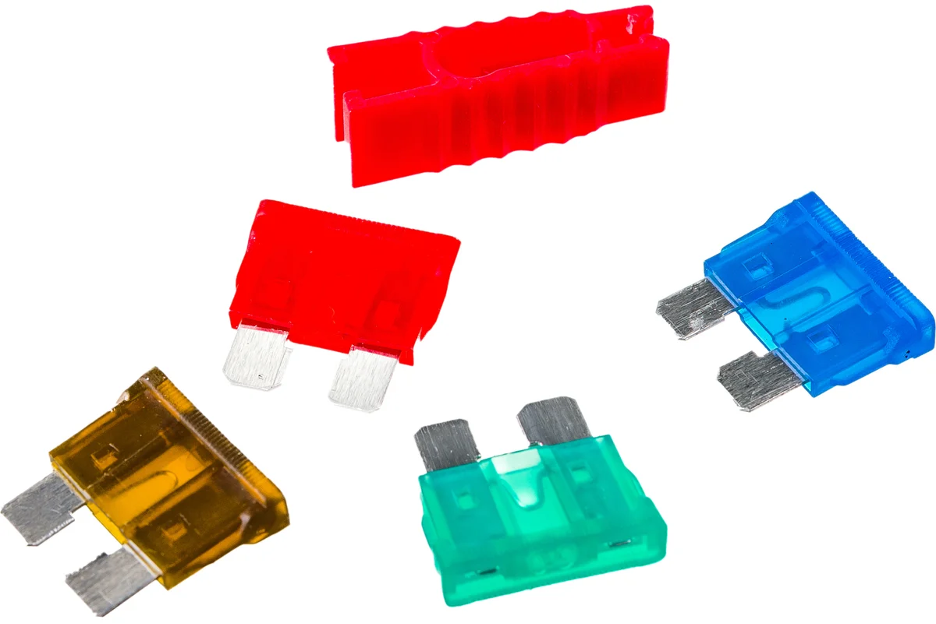

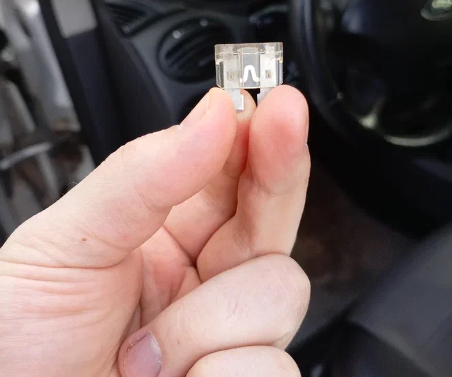

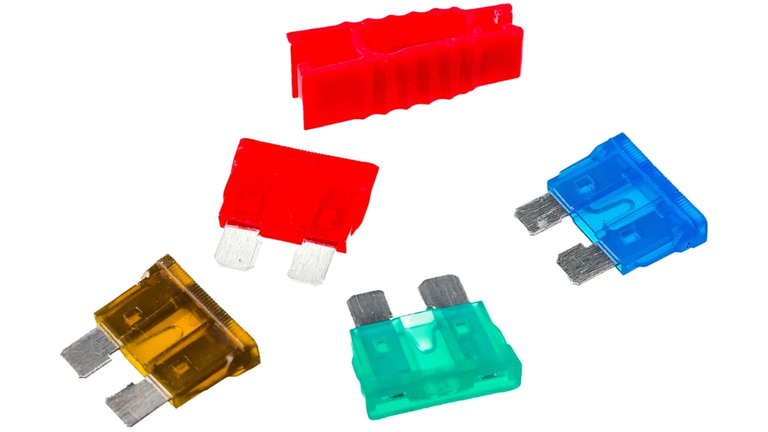

Ножевой (флажковый) состоит из пластикового корпуса и плоских контактов, имеет П-образную форму. Когда сила тока превышает номинальные значения, перегорает перемычка внутри корпуса. Самый популярный тип автомобильного предохранителя.

Картриджный состоит из пластикового корпуса с направляющими выемками. Когда сила тока превышает номинальные значения, перегорает проволока внутри корпуса. Такие предохранители использовались в старых автомобилях.

Цилиндрический состоит из пластикового корпуса с металлическими колпачками на концах. Когда сила тока превышает номинальные значения, перегорает соединительная планка. Такие предохранители используются в автомобилях отечественных марок.

Размеры автомобильных предохранителей

Микро – высота 9 мм. Их используют для защиты мультимедийных устройств или блока управления стеклоподъемниками.
Мини – высота 16 мм. Применяются в системах зажигания, а также в вытяжных вентиляторах.

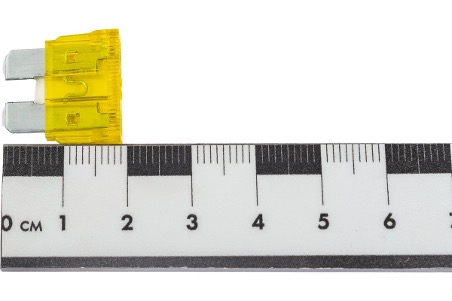

Стандарт – высота 19 мм. Их размещают в системах управления двигателем или освещения приборной панели.
Макси – высота 34 мм. Устанавливают в системах управления электроникой или силовых агрегатах.

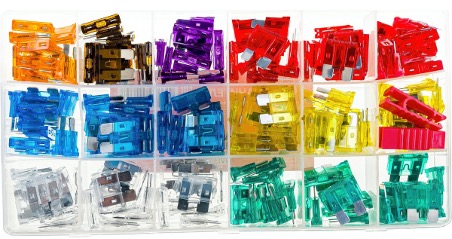

Номинальный ток и цвет автомобильных предохранителей

Цвет		Сила тока, А
	Черный	1
	Серый	2
	Фиолетовый	3
	Коричнево-желтый	5
	Коричневый	7,5
	Красный	10
	Голубой	15
	Желтый	20
	Белый	25
	Зеленый	30
	Оранжевый	40
	Голубой	60
	Коричневый	70
	Светло-желтый	80
	Сиреневый	100

Расчет силы тока автомобильных предохранителей

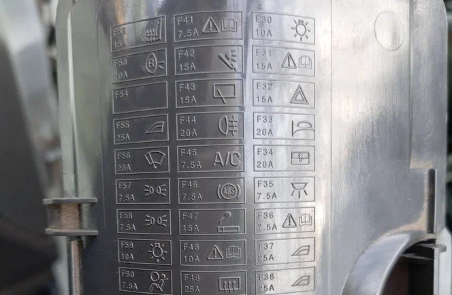

Нужное значение силы тока указано на крышке предохранителя: параметры индивидуальны для каждого узла. Данные могут варьироваться в зависимости от марки автомобиля и года выпуска.

Разберем варианты на примере автомобиля Ford Focus.

Блок предохранителей в салоне автомобиля

Электрорегулировка сиденья (F39): 15 А
Подогрев сиденья (F52): 15 А
Обогрев заднего стекла (F49): 25 А
Стеклоподъемник (F55): 25 А
Дворники (F56): 15 – 20 А
Габаритные огни (F62): 7,5 А
Фары ближнего света (F53): 10 А
Фары дальнего света (F44): 20 А
Омыватель фар (F42): 15 А
Система кондиционирования (F45): 7,5 А
Система ABS (F46): 7,5 А
Прикуриватель (F47): 15 А
Радио (F31): 15 А
Сигнал аварийной остановки (F32): 15 А
Клаксон (F33): 20 А

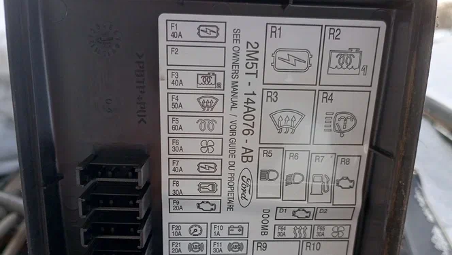

Блок предохранителей в моторном отсеке

Основной источник питания (F1): 40 А, (F9): 20 А
Нагреватель свечей накаливания (F3): 40 А
Подогрев лобового стекла (F4): 50 А
Свечи накаливания (F5): 60 А
Кондиционер (F6) 30 А
Зажигание (F8): 30 А
Датчик напряжения (F10): 10 А
ABS (F11): 30 А, (F21): 20 А
Топливный насос (F12): 15 А
Омыватель фар (F13): 30 А
Габаритные огни (F14): 10 А
Фары ближнего света (F16, F17): 10 А
Боковые огни (F19): 10 А
Обогрев ветрового стекла (F21): 20 А
Фары дальнего света (F27, F28): 10 А

Совет специалиста

Если вам нужен предохранитель с силой тока 4 А, но в наборе есть защитные элементы на 2 А, можно использовать его вместо нужного. При этом если поставить предохранитель большей мощности в авто, то система защиты будет работать неправильно. При скачках напряжения предохранитель не сможет разомкнуть электрическую цепь: он не перегорит, а продолжит функционировать. Это приведет к значительному повышению температуры в цепи и возгоранию автомобиля.

Как прозвонить автопредохранитель

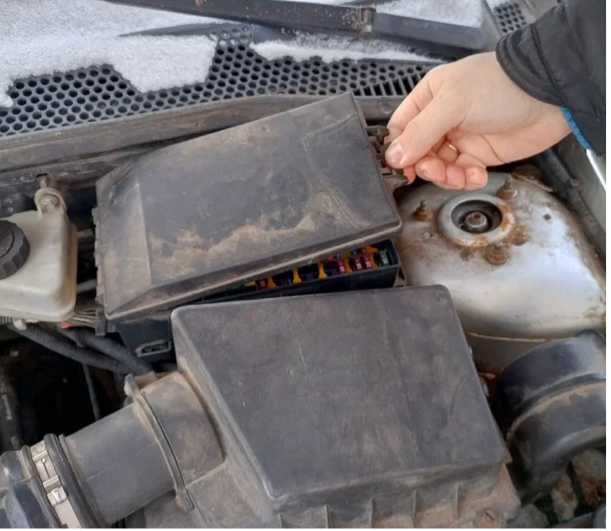

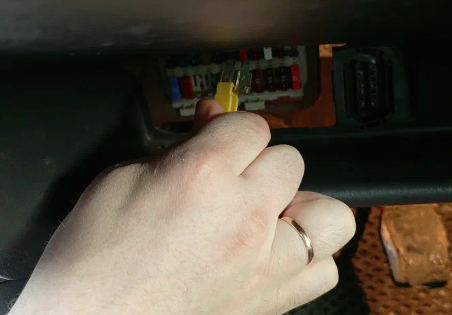

В современных автомобилях предохранители находятся под капотом в моторном отсеке и под приборной панелью в салоне. В последнем случае демонтировать предохранители сложнее. Для проверки их работоспособности (прозвона) можно использовать автомобильный тестер напряжения.

Как это сделать

1. Включите зажигание.

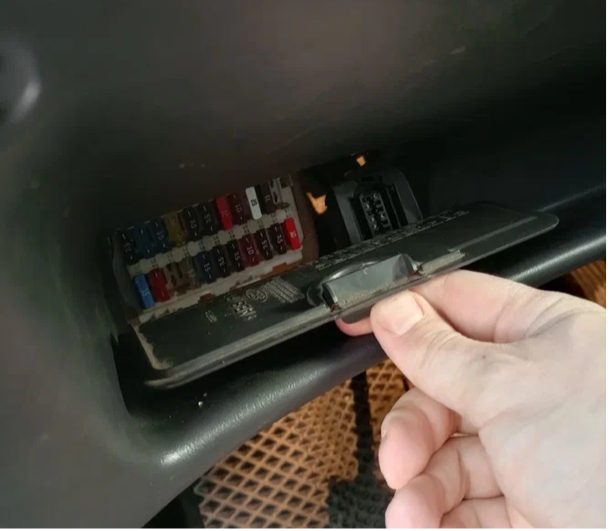

2. Откройте крышку блока предохранителей.

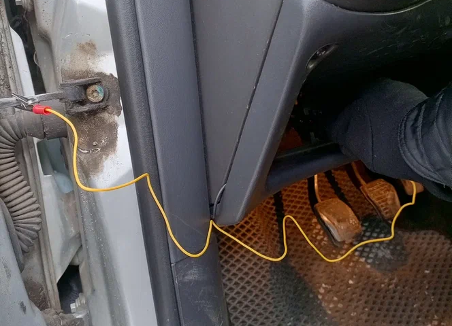

3. Соедините зажим тестера с любым металлическим элементом автомобиля (например, с дверной петлей), чтобы обеспечить «минус».

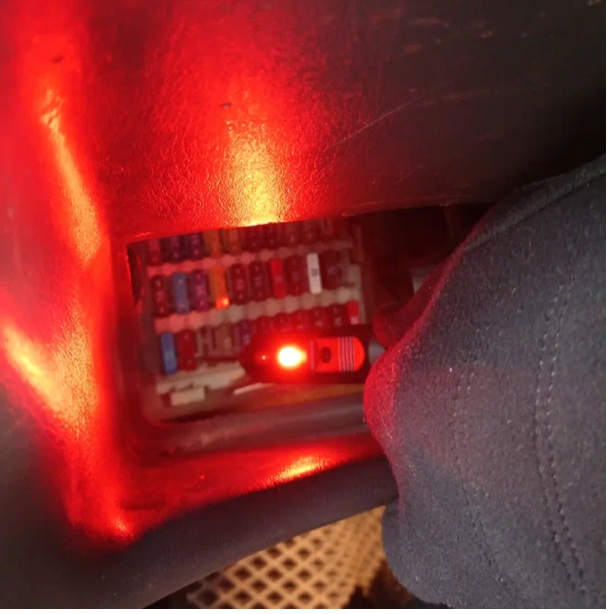

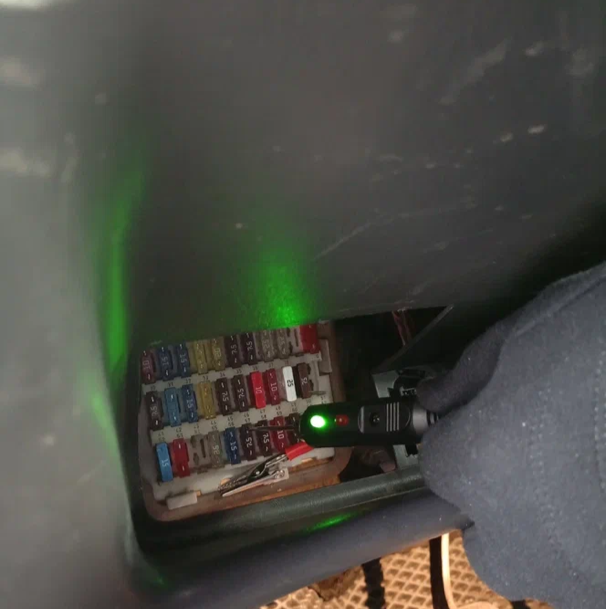

4. Наконечник тестера установите на ножку предохранителя. Если горит зеленый индикатор – предохранитель исправен, если красный – необходима замена защитного элемента.
