Схемы подключения бойлеров своими руками

Выбор оптимального варианта горячего водоснабжения для квартиры или частного дома – целое искусство. Но еще большего внимания требует правильная схема подключения бойлера. Если монтаж был осуществлен неправильно, прибор либо выйдет из строя сразу, либо через некоторое время в самый неподходящий момент создаст аварийную ситуацию. И тогда ремонт оборудования и устранение ущерба обойдутся значительно дороже, чем услуги специалистов, которые могли бы с самого начала правильно установить и наладить систему.

Самый простой в техническом отношении вариант автономного горячего водоснабжения – электрический бойлер. Схема подключения прибора значительно проще, чем газовых моделей. Но и в этом случае необходимо строго соблюдать все этапы и правила монтажа.

Монтаж электробойлера

Прежде всего, необходимо выбрать место для установки. Например, в ванной комнате на стене, на кухне вместо одного из кухонных шкафов или в другом месте, где он будет меньше всего мешать. Современные модели отличаются небольшими габаритами и могут быть установлены даже на кухне хрущевки под раковиной.

После этого необходимо просверлить отверстия под дюбели. В них крепятся кронштейны, на которые вешается бойлер. В зависимости от емкости модели для этой работы могут понадобиться два человека.

Далее можно приступать к врезке в водопровод. Обратите внимание на качество труб, особенно в старых домах. Они должны быть в рабочем состоянии, чтобы можно было осуществить врезку.

Следующий этап – установка аварийного клапана. Мы рекомендуем использовать водяной фильтр с картриджем не менее 5 мкм. Если вы выбираете модель 1 – 3 мкм, будьте готовы к частой замене элемента.

Далее можно приступать к установке тройника с дополнительным краном. Он предназначен для того, чтобы спускать воду при техническом обслуживании бойлера на протяжении всего срока эксплуатации. От тройника следуют две отводки – к крану с холодной водой и к бойлеру. Для слива воды и профилактических работ необходимо два крана – А и Б. Первый используется для сбрасывания давления, второй – для нейтрализации гидрозатвора в трубах и подачи воздуха.

Затем устанавливаем клапан избыточного давления и присоединяем к нему цангу. Она соединяется с выходом горячей воды и обеспечивает нужную разводку.

После подключения к водопроводу можно заняться подводом электричества. Обязательно используйте изолированный провод и заземление. Каждый бойлер должен быть подключен к сети при помощи двойного спаренного выключателя. На рисунке внизу мы составили подробную схему для городской квартиры с защитным занулением. Монтаж в частном доме обязательно включает заземляющий контур.

Схема подключения бойлеров

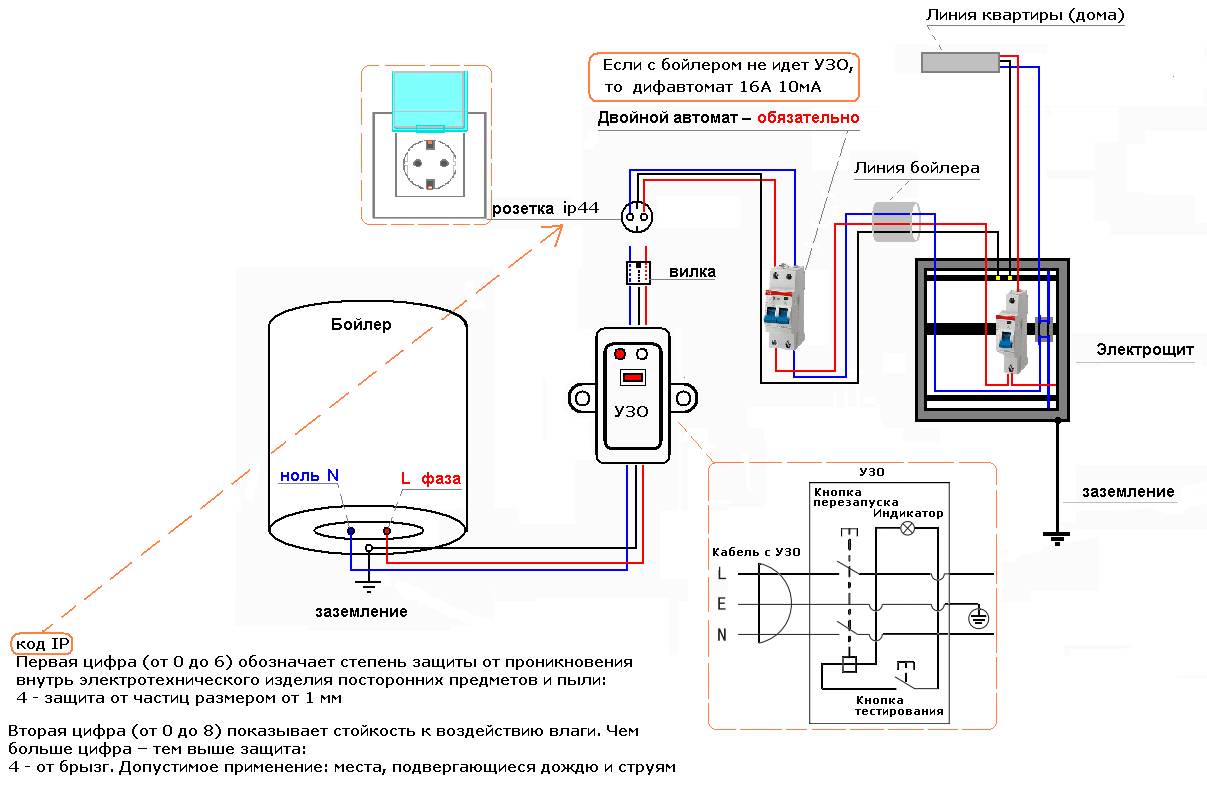

Электросхема подключения бойлеров, включающая защитные элементы
