Схемы подключения гидроаккумуляторов в системы водоснабжения

Здесь представлены примеры схем подключения гидроаккумуляторов в различных системах водоснабжения дома или дачи.

Водоснабжение в частном доме

Подбор насоса:

1. скважинный насос.
2. зеркало воды в скважине.
3. обсадная труба.
4. манометр.
5. трубопровод.
6. мембранный бак (гидроаккумулятор).
7. кран.

Схема:

1. Насос "малыш";
2. Фильтр;
3. Шланг 3/4";
4. Кабель питания;
5. Капроновый шнур;
6. Пластикове хомуты;
7. Обратный клапан 1";
8. Переливная труба;
9. Сливной кран 3/4";
10. Емкость 200 л.;
11. Поплавковый выключатель;
12. Фильтр грубой очистки;
13. Шаровые краны 1";
14. Станция водоснабжения;
15. Автоматический выключатель;
16. Распаечная коробка.

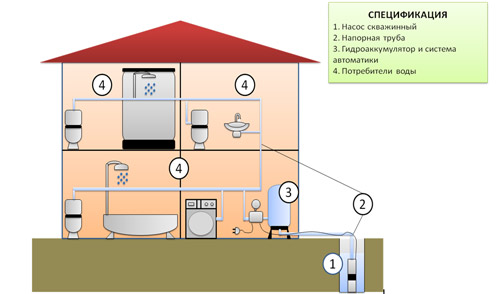

Водоснабжение дома:

1. Насос скважинный;
2. Напорная труба;
3. Гидроаккумулятор и система автоматики;
4. Потребители воды.

Схема подключения:
