Устройства коммутации служат для включения и выключения двигателей производственного и промышленного оборудования, управления некоторыми устройствами, в том числе светосигнальной аппаратурой. Работают в электрических сетях переменного тока с напряжением до 660 В и постоянного тока с напряжением до 440 В.
Конструкция и принцип работы
Корпус изготавливается из пластика или металла. Внутри находятся контакты, которые соединены с толкателем, а он в свою очередь с нажимным элементом – кнопкой. При нажатии на нее толкатель перемещается вместе с контактами и производит замыкание или размыкание электрической цепи. Когда нагрузка перестает воздействовать на толкатель, под действием пружины он возвращается в исходное положение – так работают самовозвратные кнопки. В некоторых кнопочных постах есть механизм фиксации толкателя в положении включения – это кнопки без самовозврата.
Толкатели кнопочных постов могут быть разных видов: цилиндрический, грибовидный, с ручкой, с замком и др. Кнопки могут быть без надписей и различаться цветом или иметь указатели пуск/стоп, вперед/назад. Пусковая кнопка управляет контактом замыкания, а кнопка остановки – размыкания. Количество толкателей соответствует числу кнопок.
Серии
- ПКЕ – имеют пластиковый корпус, размещаются на ровной поверхности или встраиваются в нишу.

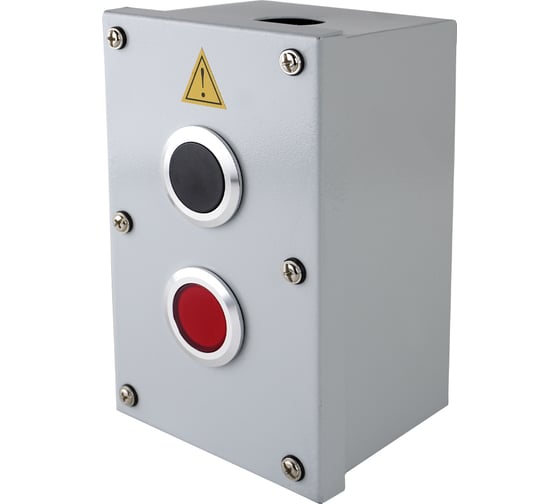

- ПКУ – заключены в металлический корпус. Пристраиваются к ровной поверхности, подвешиваются к трубам или тросам, соединяются с устройством посредством тросикового привода. Подвесной пост управления кнопочный обязательно имеет сальники.
- ПКТ – изготавливаются из ударопрочной пластмассы и используются для управления подвесными устройствами для подъема грузов – тельферами. С их помощью можно отдавать команды на подъем, опускание груза и управлять перемещением тельфера – в зависимости от наличия кнопок.
- КЕ – кнопки и кнопочные посты в пластиковом корпусе для установки в различных местах. Если требуется обычная кнопка для управления станком или другим оборудованием без особых требований к месту размещения, подойдут модели этой серии.
- ПВК – взрывозащищенные кнопочные посты с металлической оболочкой.
Советы по выбору
При покупке кнопочных постов в первую очередь нужно исходить из ситуации. Для установки в сложных условиях промышленного цеха или военных объектов устройство подбирается индивидуально.
При выборе модели внутри серии нужно обратить внимание на значение номинального тока – оно должно быть равным или больше значения тока нагрузки. Степень защиты от пыли и влаги можно узнать, расшифровав маркировку IPХХ, где первая Х – уровень защиты от пыли, а вторая – от влаги. Чем больше цифры, тем выше степень защиты. В моделях с высокой защитой предусмотрены резиновые прокладки между корпусом и контактами, между корпусом и плоскостью крепления. Модели, которые могут крепиться к различным поверхностям, оснащены кожухом для подключения монтажных кабелей.
