Отзывы о шинах соединительных гребенчатых для автоматов EKF

Большое расстояние между зубцами вилок

Размеры пластика: 9.5 x 15 x 1000 мм Минимальное сечение: 5.85 x 1.25 = 7.3125 мм2 Цена октябрь 2024: 1775р По качеству изготовления у меня нареканий нет, все загибы аккуратные, без заломов и заужений, шаг вилок соответствует ширине модуля 18мм. Думаю, эта шина не выдержит длительные 63A если гонять их от края до края, потому что сечение в самом узком месте равно ~7.3 мм2 (см. фото). Соотствтвенно запитывать шину следует в середине, а не в начале и стараться распределять нагрузку по шине равномерно. При креплении к автоматам (на примере EKF Averes) можно заметить что расстояние между зубцами вилок великовато, см. след от винтов на фото. Ширина пластины автомата к которой винт прижимает вилку равна ~9.5 мм, а ширина вилок шины равна 11 мм. Тут напрашивается сделать расстояние между зубцами вилок хотя бы 5 мм, а не 6 мм как сейчас, это существенно улучшит контакт вилок с автоматом и снизит риск распирания зубцов вилок винтом автомата. Я решаю этот вопрос при помощи плоскогубцев, аккуратно сжимая зубцы вилок друг к другу. Таким образом пятно контакта гораздо лучше. А EKF желаю обратить на это внимание и исправить в будущем. Вилки на этой шине fork-02-63 абсолютно такие же как на однофазной шине fork-01-63, поэтому привожу скрины для fork-01-63

-

-

Товар не соответствует описанию и фото на сайте, а также описанию на офиц сайте EKF. В описании проводник из луженой меди, по факту медь не луженая

Устраняет дикое буйство проводов в щитке, большая нагрузочная способность, хороший контакт с клеммами автоматов.

Если будет греться, то наверняка изолирующий пластик фаз проплавится и есть вероятность замыкания

Шина для подсоединения распределительных автоматов к входному в трехзахной сети

Шина как шина, со своей задачей справляется

Нет в комплекте заглушек

Шина

Приемлемая цена

хрупкий пластик

Для мало бюджетных слабо нагруженных бытовых сетей отличный вариант. С автоматикой "именитых" брендов возможны не состыковки, начинают появляться перекосы и щели. В любом случае, это лучший вариант чем самодельные перемычки.

работа

Судя по расчетам должно удовлетворять всем требованиям по нагрузке.

Нет

Толщина шины = 1.3мм. Ширина ввода для 1-го автомата = 4.1мм, то есть сечение 5.3кв.мм. Ширина общей части = 7.2мм, то есть сечение 9.3кв.мм.

Соединение автоматов нагрузки

Медная

Смотрите фото

Разочарование

Цена

Не выявлено

Пойдет

Установка в щите

Нет заглушек.

Покупал для обвязки однополюсных дифоф, но не подошло, зато подошло для двухполюсных автоматов

Обвязки диф автоматов

Разъём очень увесистый. Позволяет совместно подключить шину и провод с максимальной надёжностью. Использовал с медным проводом сечением 10 мм2, полёт нормальный :) Для сборки небольших щитов рекомендую именно боковое подключение, так как клемма довольно крупная.

Отличная шина гребёнка для распределения двухполюсных (однофазных) дифавтоматов или двухполюсных автоматов на три фазы. Очень удобно. L1N; L2N; L3N

Не замечены

Рекомендую

Для сборки электрощита, для распределения трёхфазной нагрузки на однофазные потребители.

Надежно фиксируется винтами, не занимаются зажимы для входя кабеля

дороговато

Хорошая вещь, очень удобно

Большое расстояние между зубцами вилок

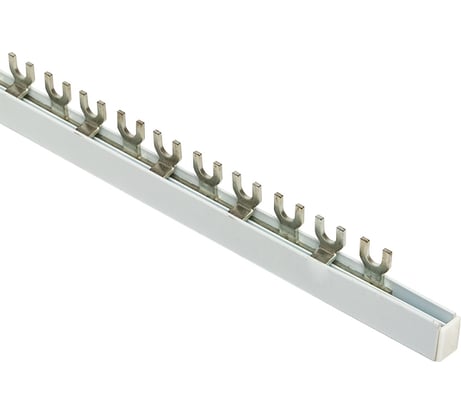

Размеры пластика: 5.5 x 15 x 1000 мм Шаг: 17.98 мм (замерено на 53 вилках) Минимальное сечение: 5.85 x 1.25 = 7.3125 мм2 Вес медной части: 117 грамм Цена октябрь 2024: 797р По качеству изготовления у меня нареканий нет, все загибы аккуратные, без заломов и заужений, шаг вилок соответствует ширине модуля 18мм. Пластиковая защита великовата в ширину (15 мм), можно было бы и покомпактнее, но видимо в этом есть какой-то сокральный смысл. Материал шины со временем окисляется на воздухе и темнеет. Думаю, эта шина не выдержит длительные 63A если гонять их от края до края, потому что сечение в самом узком месте равно ~7.3 мм2 (см. фото), по ГОСТу 31996—2012 для 63A должно быть хотя бы 10 мм2, а по ПУЭ ещё больше. Соотствтвенно запитывать шину следует в середине, а не в начале и стараться распределять нагрузку по шине равномерно. При креплении к автоматам (на примере EKF Averes) можно заметить что расстояние между зубцами вилок великовато, см. след от винтов на фото. Ширина пластины автомата к которой винт прижимает вилку равна ~9.5 мм, а ширина вилок шины равна 11 мм. Тут напрашивается сделать расстояние между зубцами вилок хотя бы 5 мм, а не 6 мм как сейчас, это существенно улучшит контакт вилок с автоматом и снизит риск распирания зубцов вилок винтом автомата. Я решаю этот вопрос при помощи плоскогубцев, аккуратно сжимая зубцы вилок друг к другу. Таким образом пятно контакта гораздо лучше. А EKF желаю обратить на это внимание и исправить в будущем. Кстати, чертежи вилки этой шины fork-01-63 полностью соответствуют вилкам двухфазной шины fork-02-63. PS. Для модераторов. Чертёж с размерами создан мной, не нужно их удалять.

Подошла

Подошла для автоматов IEK

Заглушка в комплекте была всего 1

Прекрасная луженая медная шина FORK

Соединительная шина лужёная, равномерный шаг. Цена.

Недостаточное сечение подключаемых штырей.

Для 100 А шин сечение должно быть больше.

Силовое подключение.

Ну как то установить и пользоваться можно ... если не брезговать.

Очень неаккуратное изготовление

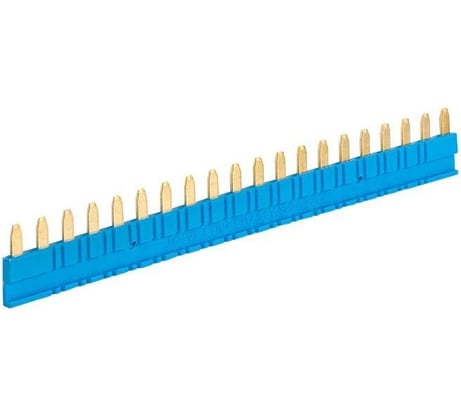

Четыре линии, штыри (pin-ы) вкривь и вкось, разной длины торчат. На штырях поперечная насечка, ранее не встречал ни у одного бренда. Зачем??!! Разве есть усилие на вырыв шинки при эксплуатации? При размещении штырей в шаг выяснилось, что какую-то шину не сдвинуть вдоль вообще, а какая то чуть ли не сама скользит и меняет положение при малейшем её прихватывании. В целом, заморочки и возня вместо монтажа.

Монтажа автоматики в щитке
