АЛТЕРВИА Рукоятка эксцентриковая Арт. Алтервиа A00360.12420328

АЛТЕРВИА Рукоятка эксцентриковая Арт. A00360.12420328

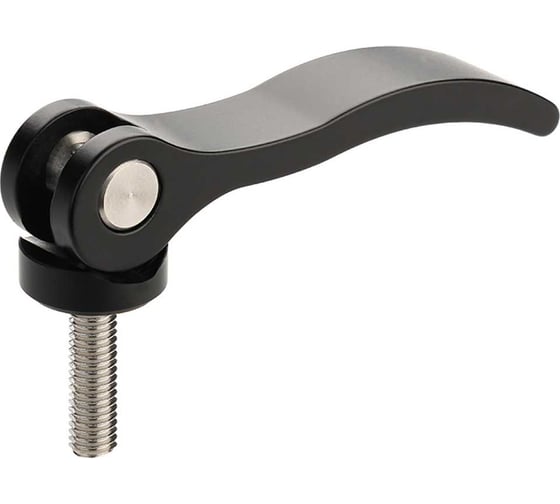

Регулируемый зажимной рычаг A00360.12420328 производства компании Алтервиа. Эксцентриковый механизм с рукояткой из алюминия Д16Т черного цвета обеспечивает быструю фиксацию деталей без инструментов. Рукоятка эргономичной формы покрыта порошковой краской.

Исполнение:

• Рукоятка — алюминий Д16Т ГОСТ 4784-2019.
• Винт (резьба) — из нержавеющей стали 12Х18Н12Т ГОСТ 5632-2014.
• Упорная шайба — полиацеталь (POM).

Характеристики:

• Размер резьбы M3.
• Шаг резьбы 0,5 мм.
• Длина резьбы (внешняя) 28 мм.
• Усилие нажима от руки 9,18 кг.
• Зажимное усилие 152,96 кг.
• Межцентровое расстояние 1 мм.
• Диаметр отверстия 6 мм.
• Ширина рукоятки 11,5 мм.
• Длина рукоятки 41,7 мм.
• Высота от центра отверстия до упорной плоскости 8,7 мм.
• Диаметр упорной шайбы 12 мм.
• Высота от упорной плоскости до верхней части рукоятки (закрытое положение) 13,2 мм.
• Длина рукоятки до центра резьбы 36,4 мм.
• Резьба без покрытия.
• Габариты 41,7x11,5x41,2 мм.
• Вес 0,01 кг.

Области применения: для быстрого зажима и фиксации деталей в приспособлениях, станках, оборудовании, где требуется частая перенастройка.
