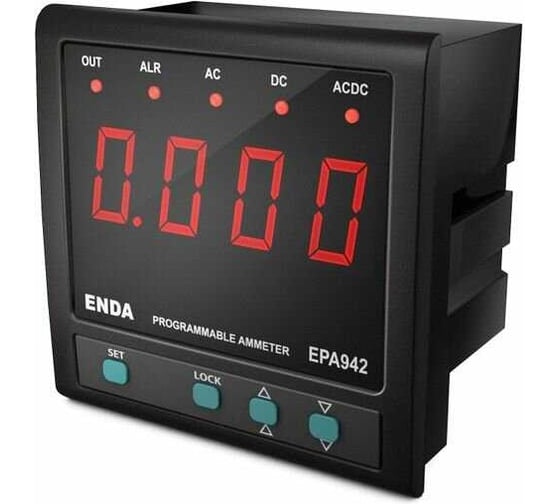

Амперметр ENDA EPA942 LV-R

• 4-значный дисплей

• Простота в использовании с клавиатурой на передней панели

• Может использоваться с трансформатором тока или шунтом

• Программируемая шкала от 5A до 9999A

• Многофункциональный аварийный выход для верхнего и нижнего пределов (опция заказа)

• Функция связи по протоколу RS485 ModBus (опция заказа)

• Тип измерения может быть выбран как переменный, постоянный или истинно среднеквадратичный

• Функция блокировки ключом

• Маркировка CE соответствует европейским нормам

• Условия окружающей среды

Температура окружающей среды / Хранения 0 ...50 C / -25...70 C

Относительная влажность. Относительная влажность 80% при температуре до 31 ° C, линейно снижающаяся до 50% при 40 °C

Степень защиты. В соответствии с EN 60529 Передняя панель: IP65, задняя панель: IP20

• Электрические характеристики

Поставка 90-250 В переменного тока 50/60 Гц или 10-30 В постоянного тока / 8-24 В переменного тока 50/60 Гц

Потребляемая мощность 7VA

Внешние подключения. Подключаемые клеммы

Весы. Переменный ток и среднеквадратичное значение: 0...9999A (задается параметром c.t.r.r.r

Например: Шкала равна 0...5A для c.t.r.r.r= 5,00)

Постоянный ток: -999...9999A (задается параметром c.t.r.r.r.r

Например: шкала равна -5...5A для c.t.r.r.r = 5,00)

Чувствительность 0,001A x c.t.r.r/5 (например, 0,001A для c.t.r.r=5)

Точность. Переменный ток: ± 1% (от полной шкалы) (± 2% для прямоугольной формы волны)

Постоянный ток: ± 1% (от полной шкалы)

Среднеквадратичное значение: ± 1% (от полной шкалы) (± 2% для прямоугольной формы волны)

Диапазон входных параметров -5...5А (устройство может быть повреждено при токе 10А и выше)

-60...60 мВ (устройство может быть повреждено при напряжении 50 В и выше)

Входное сопротивление. Трансформатор тока: 12 мом

Шунт: 40 ком

Диапазон частот. Постоянный ток, 10 Гц - 200 Гц (10 Гц-70 Гц Для прямоугольной формы волны)

• Выходы

Аварийный выход 2 реле: 250 В переменного тока, 10А (для резистивной нагрузки), NO+ NC

Ожидаемый срок службы. Механические 30.000.000 операций (без нагрузки), электрические 100.000 операций (8A при 250 В переменного тока, резистивная нагрузка)

• Корпус

Материал корпуса - самозатухающие пластмассы
